WL6026系列低压差电压稳压器
概述
WL6026系列是高纹波抑制率、低功耗、低压差,具有过流和短路保护的CMOS降压型电压稳压器。这些器件
具有很低的静态偏置电流(8.0µA Typ.),它们能在输入、输出电压差极小的情况下提250mA的输出电流,并且仍能
保持良好的调整率。由于输入输出间的电压差很小和噪声很小以及静态偏置电流很小,这些器件不仅特别适用于希望
延长有用电池寿命的电池供电类产品,如计算机、消费类产品和工业设备等,还特别适用于希望对纹波抑制较高的语
音和图像设备,如摄像头、蓝牙等消费类产品等。
特性
应用范围
◆摄像头
◆蓝牙
◆电池供电系统
◆电压基准源
◆相机,摄录机
◆便携式影音系统
◆通讯工具
◆便携式游戏
◆低降压电压
◆最大输出电流: 250mA
◆输出电压: 1.2V-5.0V (步长0.1V)
◆高精度输出电压:±2%
◆低的温度调整系数
WL6026采用SOT-23-3L、SOT-23和SOT-89-3L封装
典型应用
选型指南
WL 6026 X XX XX X
脚位形状
VIN
CIN
1uF
VIN
VOUT
WL6026
VOUT
COUT
1uF
指封装形式
如:
P3指SOT-89-3L
L3指SOT-23-3L
S3指SOT-23
输出电压
如:
15指1.5V 28指2.8V
18指1.8V 30指3.0V
25指2.5V 33指3.3V
36指3.6V
GND
版本号
产品型号
WPM LDO系列列
!ev.1.0_Jan_"#$9
-1-
!!!"!#$%&'"()$
WL6026系列低压差电压稳压器
管脚分布图
SOT-23-3L
SOT-89-3L
SOT-23
VIN
3
VIN
3
1
GND
2
3
VIN VOUT
1
2
1
2
GND
VOUT
GND
VOUT
丝印说明

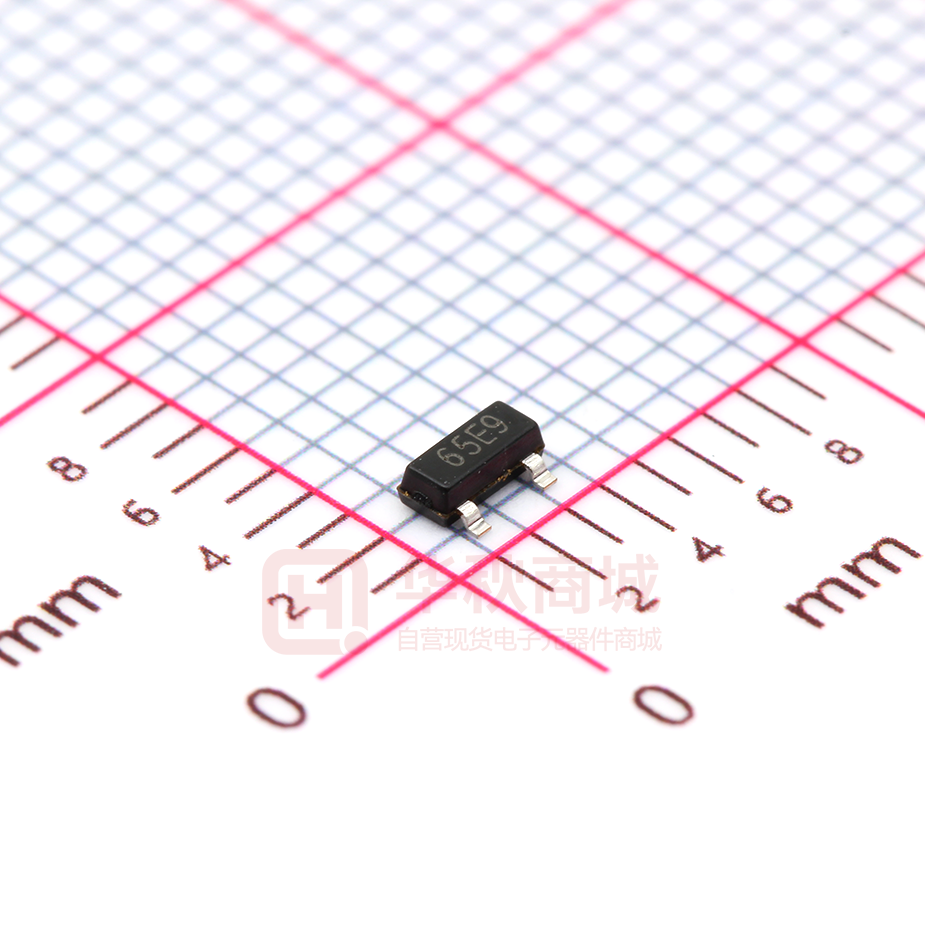

芯片型号
WL6026A15S3M
芯片封装
SOT-23
芯片丝印
65E9
芯片型号
WL6026A28L3M
芯片封装
SOT-23-3L
芯片丝印
54FK
6206A
YYWW/28
WL6026A15L3M
SOT-23-3L
65E9
WL6026A28P3M
SOT-89-3L
WL6026A15P3M
SOT-89-3L
WL6026A30S3M
SOT-23
65Z5
WL6026A18S3M
SOT-23
6206A
YYWW/15
65K5
WL6026A30L3M
SOT-23-3L
WL6026A18L3M
SOT-23-3L
65K5
WL6026A30P3M
SOT-89-3L
WL6026A18P3M
SOT-89-3L
WL6026A33S3M
SOT-23
662K
WL6026A25S3M
SOT-23
6206A
YYWW/18
58GC
65Z5
6206A
YYWW/30
WL6026A33L3M
SOT-23-3L
WL6026A25L3M
SOT-23-3L
58GC
WL6026A33P3M
SOT-89-3L
WL6026A25P3M
SOT-89-3L
6206A
YYWW/25
662K
6206A
YYWW/33
WL6026A36L3M
SOT-23-3L
59I6

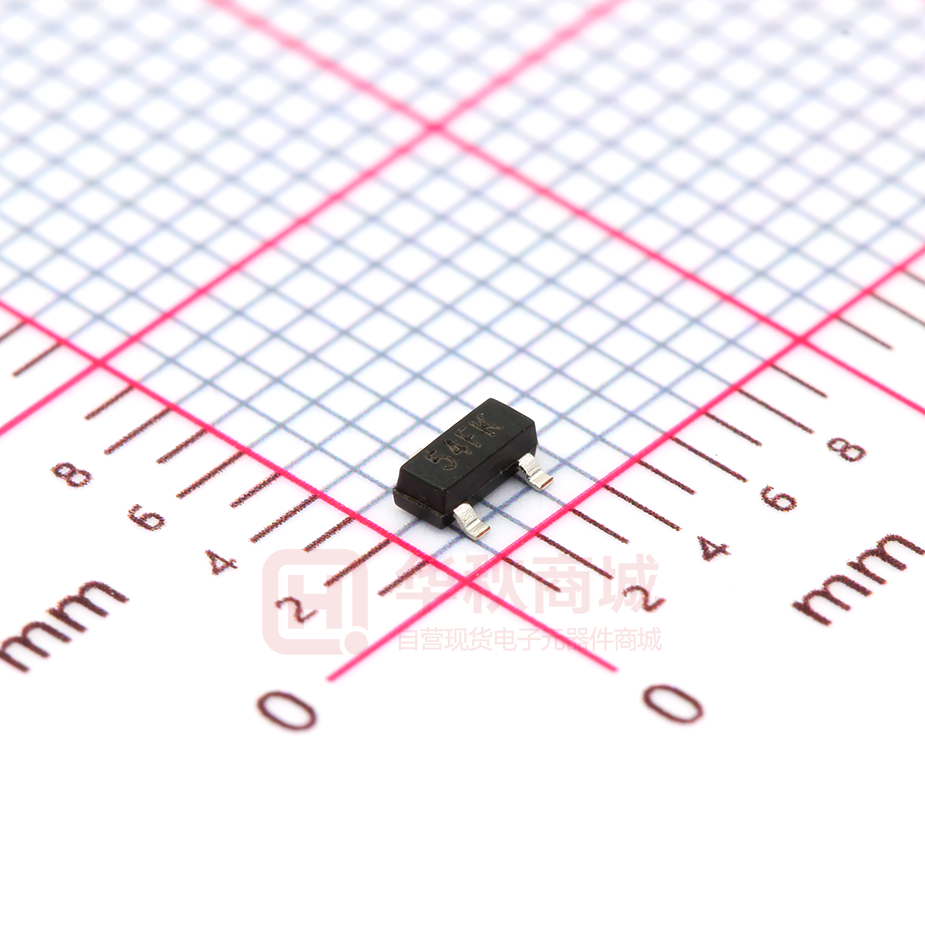

WL6026A28S3M
SOT-23
54FK
WL6026A36P3M
SOT-89-3L
6206A
YYWW/36
管脚描述
SOT-89-3L
1
2
3
脚位号
SOT-23-3L
1
3
2
!ev.1.0_Jan_"#$9
SOT-23
1
3
2
脚位
GND
VIN
VOUT
说明
接地端。
电源端。
输出端。
-2-
!!!"!#$%&'"()$
WL6026系列低压差电压稳压器
封装耗散等级
封装
Pd(mW)
150
300
500
SOT-23
SOT-23-3L
SOT-89-3L
极限参数
参数
符号
极限值
单位
Vin 脚电压
Vout 脚电流
Vout 脚电压
工作温度
存贮温度
焊接温度和时间
VIN
Iout
Vout
TOpr
Tstg
Tsolder
6.0
500
Vss-0.3 ~ Vout+0.3
-25 ~ +85
-40 ~ +125
260℃, 10s
V
mA
V
℃
℃
注释: 超出“绝对极限参数”可能损毁器件。推荐在工作范围内器件可以工作,但不保证其特性。长时间运行在绝对极限
参数条件下可能会影响器件的可靠性。
!ev.1.0_Jan_"#$9
-3-
!!!"!#$%&'"()$
WL6026系列低压差电压稳压器
功能块框图
!ev.1.0_Jan_"#$9
-4-
!!!"!#$%&'"()$
WL6026系列低压差电压稳压器
主要参数及工作特性
WL6026A30/33
(Vin=Vout+1V,Cin=Cout=1u,Ta=25OC 除特别指定)
特性
符号
条件
输出电压
VOUT(E)
(Note 2)
IOUT=40mA,
VIN=Vout+1V
输入电压
VIN
最大输出电流
IOUT (max)
负载特性
∆VOUT
压差
(Note 3)
静态电流
Vdif1
Vdif2
ISS
VIN=Vout+1V,
1mA≤IOUT≤100mA
IOUT =80mA
IOUT =200mA
VIN=Vout+1V
电源电压调整率
∆VOUT
∆VIN * VOUT
纹波抑制比
PSRR
短路电流
过流保护电流
Ishort
Ilimt
典型值
最大值
单位
X 0.98
VOUT(T)
(Note 1)
X 1.02
V
6.0
VIN=Vout+1V
250
mA
30
mV
200
400
8
mV
mV
uA
IOUT =40mA
Vout+1V ≤VIN≤9V
0.05
%/V
Vin= [Vout+1]V +1Vp-pAC
IOUT =10mA,f=1kHz
50
dB
10
500
mA
mA
WL6026A15
(Vin=Vout+1V,Cin=Cout=1u,Ta=25OC 除特别指定)
特性
符号
条件
输出电压
VOUT(E)
(Note 2)
输入电压
VIN
最大输出电流
IOUT (max)
负载特性
∆VOUT
压差
(Note 3)
静态电流
Vdif1
Vdif2
ISS
VIN=Vout+1V,
1mA≤IOUT≤20mA
IOUT =5mA
IOUT =20mA
VIN=Vout+1V
电源电压调整率
∆VOUT
∆VIN * VOUT
纹波抑制比
PSRR
短路电流
过流保护电流
Ishort
Ilimt
!ev.1.0_Jan_"#$9
最小值
IOUT=5mA,
VIN=Vout+1V
最小值
典型值
最大值
单位
X 0.98
VOUT(T)
(Note 1)
X 1.02
V
5.0
VIN=Vout+1V
20
mA
10
mV
100
200
8
mV
mV
μA
IOUT =5mA
Vout+1V ≤VIN≤5V
0.05
%/V
Vin= [Vout+1]V +1Vp-pAC
IOUT =5mA,f=1kHz
40
dB
10
200
mA
mA
-5-
!!!"!#$%&'"()$
WL6026系列低压差电压稳压器
WL6026B33P3M
(Vin=Vout+1V,Cin=Cout=1u,Ta=25OC 除特别指定)
特性
符号
条件
输出电压
VOUT(E)
(Note 2)
输入电压
VIN
最大输出电流
IOUT (max)
IOUT=40mA,
VIN=Vout+1V
最小值
典型值
最大值
单位
X 0.98
VOUT(T)
(Note 1)
X 1.02
V
6.0
VIN=Vout+1V
250
mA
负载特性
∆VOUT
压差
(Note 3)
静态电流
Vdif1
Vdif2
ISS
VIN=Vout+1V,
1mA≤IOUT≤100mA
IOUT =80mA
IOUT =200mA
VIN=Vout+1V
∆VOUT
∆VIN * VOUT
IOUT =40mA
Vout+1V ≤VIN≤9V
0.05
%/V
PSRR
Vin= [Vout+1]V +1Vp-pAC
IOUT =10mA,f=1kHz
60
dB
电源电压调整率
纹波抑制比
30
mV
200
400
150
mV
mV
uA
300
Ishort
10
短路电流
Ilimt
500
过流保护电流
注释: 1、 VOUT (T) :规定的输出电压
2、 VOUT (E) :有效输出电压 ( 即当 IOUT 保持一定数值,VIN = (VOUT (T)+1.0V)时的输出电压。
3、 Vdif :VIN1 –VOUT (E)’
VIN1 :逐渐减小输入电压,当输出电压降为 VOUT (E)98%时的输入电压。
VOUT (E)’= VOUT (E)X98%。
!ev.1.0_Jan_"#$9
-6-
mA
mA
!!!"!#$%&'"()$
WL6026系列低压差电压稳压器
封装说明: SOT-23
D
b
r
E
E1
L
c
e
e1
c
Symbol
A1
A2
b
c
D
E
E1
e1
L
!ev.1.0_Jan_"#$9
A
A2
A1
Dimensions In Millimeters
Min
Max
0.02
0.1
1.0Typical
0.4Typical
0.1Typical
2.70
1.10
3.10
1.50
2.20
1.80
2.60
2.00
0.35
0.48
-7-
!!!"!#$%&'"()$
WL6026系列低压差电压稳压器
封装说明:SOT-23-3L
D
b
r
E
E1
L
c
e
e1
c
Dimensions In Millimeters
A
A2
A1
Dimensions In Inches
Symbol
Min
Max
Min
Max
A
1.050
1.250
0.041
0.049
A1
A2
b
c
D
E
E1
e
e1
L
r
0.000
0.100
0.000
0.004
1.050
0.300
0.100
2.820
1.500
2.650
1.150
0.500
0.200
3.020
1.700
2.950
0.041
0.012
0.004
0.111
0.059
0.104
0.045
0.020
0.008
0.119
0.067
0.116
!ev.1.0_Jan_"#$9
0.950 (BSC)
0.037 (BSC)
1.800
2.000
0.071
0.079
0.300
0.600
0.012
0.024
0º
8º
0º
8º
-8-
!!!"!#$%&'"()$
WL6026系列低压差电压稳压器
封装说明:SOT-89-3L
D
A
E1
E
D1
L
b1
e
b
c
e1
Symbol
A
Dimensions In Millimeters
Min
Max
1.400
1.600
Dimensions In Inches
Min
Max
0.055
0.063
b
0.320
0.520
0.013
0.020
b1
0.400
0.580
0.016
0.023
c
0.350
0.440
0.014
0.017
D
4.400
4.600
0.173
0.181
D1
1.550REF.
0.061REF.
E
2.300
2.600
0.091
0.102
E1
3.940
4.250
0.155
0.167
e
1.500TYP
0.060TYP
e1
L
3.000TYP
0.118TYP
!ev.1.0_Jan_"#$9
0.900
1.200
-9-
0.035
0.047
!!!"!#$%&'"()$
