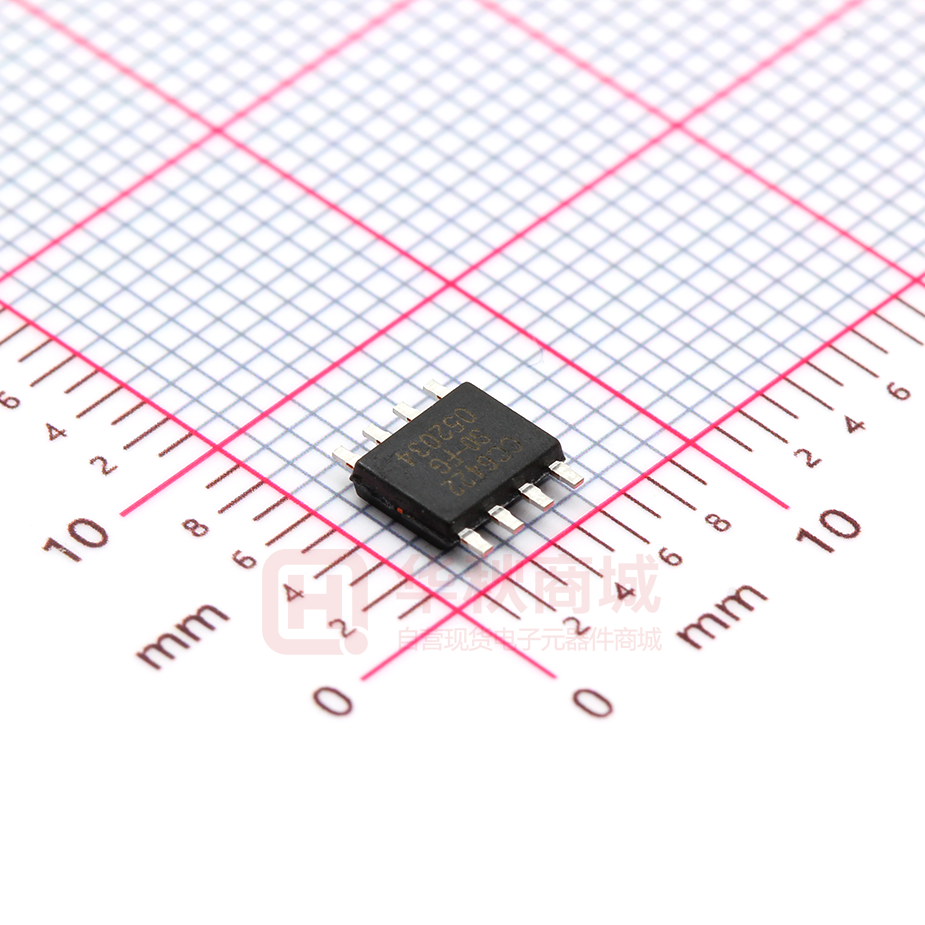

CC6422SO-FG

DS-CC6422-SC-rev1.3 crossMAG series 低噪声，高效率，24V 450mA 单相正弦波直流无刷马达驱动 CC6422 特性 应用 ◆ 内置可调增益高灵敏度霍尔传感器 ◆ ◆ 效率高，采用控制专利技术实现零电流换相（ZCS）和零磁场换相（ZBS） ◆ ◆ 噪声低，采用 SVPWM 技术实现对电机的正弦波控制，降低了电磁噪声 ◆ PWM 调速带最小转速设定 ◆ 驱动能力强，RDSON 为 1.2 欧姆，最高可达 450mA ◆ 工作电压范围宽，3.5V ◆ RD 报警和 FG 计数功能可选 ◆ 保护功能强，过热保护，锁转保护，H 桥限流保护 ◆ 根据环境磁场强度自适应增益控制 ◆ 智能软启动，降低电机启动电流，降低对电源的冲击 ◆ 转速曲线可配置 ◆ ESD (HBM) 6000V 至 单线圈直流无刷马达 单线圈直流无刷散热风扇 28V 功能框图 1 成都芯进电子有限公司版权所有 2019 http://www.crosschipmicro.com DS-CC6422-SC-rev1.3 crossMAG series 概述 CC6422 为 PWM 调速的单线圈直流无刷散热风扇提供了单芯片的解决方案。 该产品采用先进的高压 BiCMOS 工艺设计制造。内部集成了稳压模块，霍尔薄片，斩波失调消除模块，霍尔信号线性放大调制模块，功率 全桥输出级，以及数字逻辑控制模块。 稳压输出模块可以使芯片工作在 3.5V 到 28V 电压范围。 PWM 端口内置 10kΩ 上拉电阻。由于 PWM 信号通常由开集或者开漏输出的方式提供，PWM 端口则无需再外置上拉电阻。此外，当 PWM 信号的信号线出现开路的情况时，该上拉电阻可以保证电机处于全速工作的状态，增加了工作的安全性。 启动状态期间，CC6422 检测环境的磁场强度，进行自适应增益调整。自适应调整完成后，进入正弦波工作状态。 CC6422 有智能软启动功能，软启动可以消除电机启动时的尖峰电流，提高系统可靠性。启动状态下，输出信号的占空比从 25%逐步增加， 每 100ms 占空比增加 5%。 当 CC6422 完成启动，确定内部增益之后，则会从启动状态进入正弦波电流工作状态。该状态下，可以通过 PWM 端口输入不同占空比的 PWM 信号，对电机转速进行调整。PWM 调速精度 32 级。 最小速度设定功能需要使用两个外置的电阻来完成。该功能非常适合电脑 CPU，图像处理器等需要有一个最低冷却要求的应用场合。 通过在 VREF 端口到地之间配置不同阻值的电阻，CC6422 可以提供 4 种不同斜率的转速曲线。 正弦波电流工作状态下，OUT端口的输出信号是一个PWM调制信号。由于线圈自身的特性，会滤除信号中的高频成分，恢复出正弦波电流。 正弦波电流工作方式会极大提高风机的运转效率，降低噪音。 FG/RD输出端口提供转速计算和锁转报警功能，该端口集成短路保护功能，可防止意外情况下因为短接而烧毁芯片。 CC6422内置锁转保护功能，避免风机在遇到机械阻塞的时候因为过热而烧毁线圈和芯片。 CC6422 工作温度范围为-40~125℃,内置过热保护功能，当芯片温度高于 160℃时，输出将被关断。当温度降低到安全水平时，芯片自动 恢复工作。 CC6422采用直脚SOIC8和DFN8 3*3两种封装方式，均符合ROHS相关规定。 采购信息 产品型号 包装方式 封装型号 CC6422SO-FG 卷盘，2500 片/卷 SOIC8 CC6422SO-RD 卷盘，2500 片/卷 SOIC8 CC6422DN-FG 卷盘，3000 片/卷 DFN8 3*3 CC6422DN-RD 卷盘，3000 片/卷 DFN8 3*3 2 成都芯进电子有限公司版权所有 2019 http://www.crosschipmicro.com DS-CC6422-SC-rev1.3 crossMAG series 脚位定义 VREF MINSP GND 8 7 OUT2 6 5 PWM 1 FG/RD 2 1 PWM 2 3 OUT1 3 VDD 4 GND 8 VREF 7 MINSP 6 GND 5 OUT2 4 FG/RD OUT1 VDD 名称 引脚编号 功能 SOIC8 DFN8 PWM 1 1 PWM 调速输入信号 FG/RD 2 2 转速计算/锁转报警 OUT1 3 3 全桥输出 1 VDD 4 4 电源 OUT2 5 5 全桥输出 2 GND 6 6 地 MINSP 7 7 最低转速设定 VREF 8 8 基准电源输出 底座 地 极限参数 符号 数值 单位 电源电压 参数 VDD 42 V 反向电压 VDDREV -0.3 V 尖峰电流 IOUTP 1000 mA 输出持续电流 IOUTC 450 mA IFG 30 mA PWM 端口输入电压 VPWM 42 V 反向 PWM 端口输入电压 VPWM -0.3 V MINSP 端口输入电压 VMINSP 3.6 V 反向 MINSP 端口输入电压 VMINSP -0.3 V TA -40~125 °C Rthja(SOIC8) 150 Rthja(DFN8 3*3) 60 结温 TJ 150 °C 存储温度 TS -55~150 °C 磁通量 B Unlimited mT ESD(HBM) 6000 V FG/RD 输出电流 工作温度范围 热阻 ESD 等级(HBM) °C/W 注意: 应用时不要超过最大额定值，以防止损坏。长时间工作在最大额定值的情况下可能影响器件的可靠性。 3 成都芯进电子有限公司版权所有 2019 http://www.crosschipmicro.com DS-CC6422-SC-rev1.3 crossMAG series 推荐工作环境 参数 符号 最小值 最大值 单位 工作电压 VDD 3.5 28 V 环境温度 TA -40 125 °C 工作电流 IOUTC - 450 mA 电气参数 (若无特别指明, VDD =4.5V to 24V @ 25°C) 参数 符号 环境 最小值 典型值 最大值 单位 工作电压 VDD - 3.5 - 28 V 静态电流 IDD - - 6 8 mA PWM 输入低电平 VIL - - 0.4 V PWM 输入高电平 VIH 2.1 - 5.5 V PWM 输入频率范围 FIN 0.1 - 100 kHz PWM 内部上拉电阻 RIN - 10 - kΩ 全桥导通阻抗 RDSON T=25°C, 24V - 1.2 - Ω 全桥导通阻抗 RDSON T=25°C, 4.5V - 2 - Ω 软启动占空比 DCout_ss 25 - 50 % 软启动持续时间 TSOFT 占空比从 25%增长到 50%的时间 - 0.5 - s FG/RD 输出饱和压降 VOL B>BOP, IOUT=5mA - 0.2 0.5 V FG/RD 输出限流值 ICL B>BOP - 50 - mA FG/RD 输出漏电流 IOFF VDD=24V,B
