7U26000E09UCG

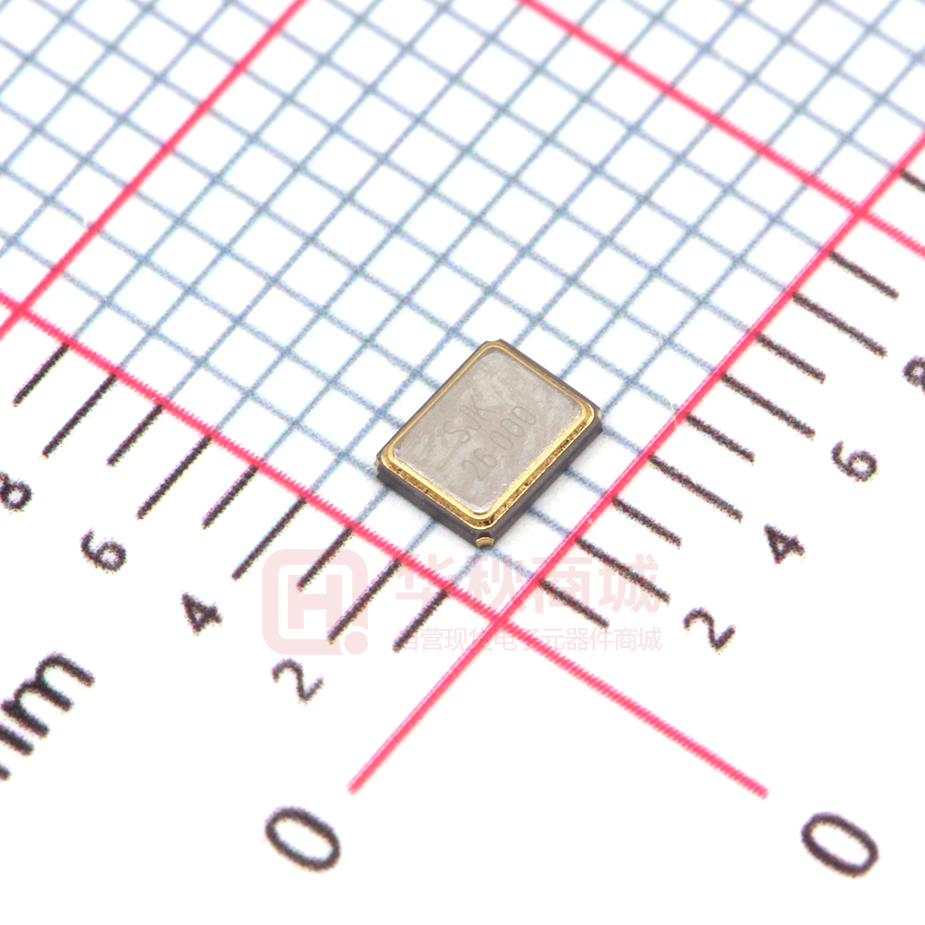

Crystal Resonators SMD Seam 3.2×2.5×0.7mm 7U Series 深圳市晶科鑫实业有限公司 样品承认书 客户代码： 物料名称： 无源晶振 规格型号： 3225 4Pin 26.000MHZ 9PF ±10PPM -40~85℃ P N/ SJK： 7U26000E09UCG 环保属性： ■RoHS 版 A2 次： 湿敏等级： ■REACH 制定 □PAHS □其它 最小包装： 2021-5-10 3000pcs/real 一级 承 供 ■HF 应 商 承 审 核 认 签 认 核 准 章 （ 工 程 师 ）公 司 承 认 审 核 批 准 贺丹斌 SJK 支持 FAE_EMAIL 日 期 盖章签署 日 期 批示： □接受 □有条件接受 备注: 电话：0755-88352810-837(Mr.huang) 传真：0755-88353718 http://www.q-crystal.com.cn 公司地址: 深圳市龙岗区天安云谷产业园一期 3 栋 C 座 12 楼 1204～1206 室 Crystal Resonators SMD Seam 3.2×2.5×0.7mm 7U Series FEATURE l l l l l l Reliable seam sealed ceramic package. Wide operating temperature range. Superior performance and stringent reliability in harsh environment. Application: TPMS, ECM, ABS and sensor modules. Compact size. RoHS Compliant / Pb Free. ELECTRICAL SPECIFICATIONS（电气参数） Output Frequency Range 26.000MHz Mode AT/Fundamental Frequency Tolerance (at 25°C) ±10ppm Frequency Stability Over Operating ±10ppm Temperature Characteristics Operating Temperature Range -40℃ to +85℃ Storage Temperature Range -55℃ to +125℃ Shunt Capacitance (C0) 3.0 PF Max Driver Level (Typical) 100µW Load Capacitance(CL) 9PF Equivalent Series Resistance(ESR) 60Ω Max Aging @25°C 1st year (Max) ±3ppm/year REMARK: SPECIFICATIONS SUBJECT TO CHANGE WITHOUT PRIOR NOTICE. PLEASE CONFIRM WITH OUR SALES ENGINEER. 电话：0755-88352810-837(Mr.huang) 传真：0755-88353718 http://www.q-crystal.com.cn 公司地址: 深圳市龙岗区天安云谷产业园一期 3 栋 C 座 12 楼 1204～1206 室 Crystal Resonators SMD Seam 3.2×2.5×0.7mm 7U Series Dimension（尺寸）（Unit：mm） MARK（印字） SJK 12.000 REFLOW CONDITION（回流焊） The reflow temperature profile may vary depending on the product model, specifications and frequency range.Refer to the individual product specifications for details 电话：0755-88352810-837(Mr.huang) 传真：0755-88353718 http://www.q-crystal.com.cn 公司地址: 深圳市龙岗区天安云谷产业园一期 3 栋 C 座 12 楼 1204～1206 室 Crystal Resonators SMD Seam 3.2×2.5×0.7mm 7U Series CARRIER TYPE (载带） REEL(卷盘) 电话：0755-88352810-837(Mr.huang) 传真：0755-88353718 http://www.q-crystal.com.cn 公司地址: 深圳市龙岗区天安云谷产业园一期 3 栋 C 座 12 楼 1204～1206 室 Crystal Resonators SMD Seam 3.2×2.5×0.7mm 7U Series RELIABILITY TEST SPECIFICA TIONS（可靠性测试标准） Test item 1.SOLDERABILITY TEST Equipment SJK-REL001、RC-328A 2. HERMETICITY TEST HELIOT-306S Condition 1.Solderabiliity:235±5℃, 5±0.5S 2.Heat resistance:260±5℃,10±1S restoration of 1 hour Specification MIL-STD-883E Method 2003.7 MIL-STD-883E FC-84 FLUOROCARBON,BUBBLE MACHINE Method 1014.10 3. VIBRATION TEST HG-V4、S&A 250B Enable Crystal(10g) from 10-55-10Hz,X、Y、Z MIL-STD-883E Method 2007.3 horizontal,1 Minute vibration/time, 1time/ 2 hours. 4. MECHANICAL SHOCK HPC-200、S&A 250B Enable Crystal 50G(490m/s2) time=11 ms speed=3.4 m/s half sine wave oscillation 5. DROP TEST HARD BOARD.S&A250B 75CM HIGH,3 TIMES ON HARD BOARD 6. HIGH&LOW TEMP STORAGE TEST(Static test) H-PTH-80CK & HM101-3ABN， High temperature: 125℃±2℃,1000hr；Low S&A 350B/250B temperature:-40℃±3℃,1000hrs 7. TEMP &HUM CYCLING TEST H-PTH-80CK CHAMBE，S&A 350B/250B 8. HIGH TEM. & HUM. STORAGE TEST H-PTH-80CK CHAMBE， S&A350B/250B 9.AGING TEST H-PTH-80CK CHAMBE， S&A350B/250 JIS C6701 MIL-STD-202F Method 213B MIL-STD883C, METHOD 1011.8 Temperature:-10℃±2℃～65℃±2 ℃,Humidity:93±3%,1 cycle need 24 hrs. 5cycles. MIL-STD-883E Method 1005.8 Temperature:40℃±2，Humidity:85+3,2%,Store 96 hrs JIS C6701 Temperature:40℃±2，Humidity:85+3,2%,Store 96 hrs JIS C5023 电话：0755-88352810-837(Mr.huang) 传真：0755-88353718 http://www.q-crystal.com.cn 公司地址: 深圳市龙岗区天安云谷产业园一期 3 栋 C 座 12 楼 1204～1206 室
