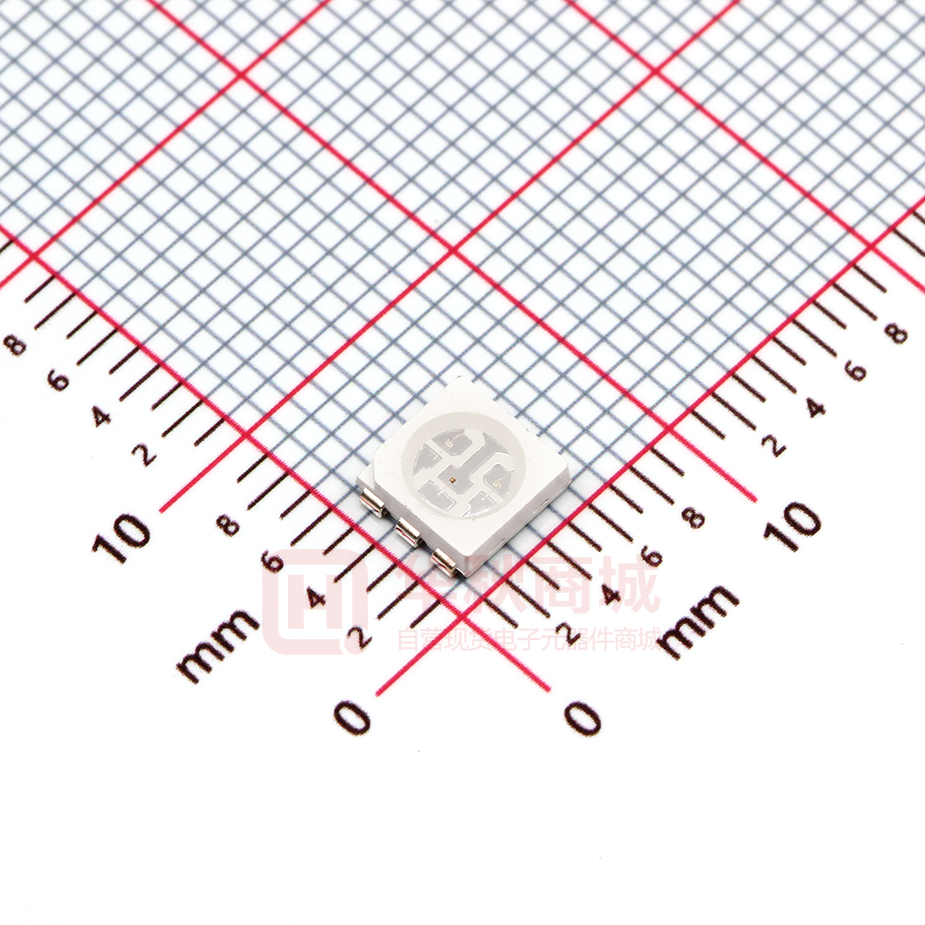

TC5050RGBF08-3CJH-AF53A

深圳市天成照明有限公司 SPECIFICATIONS 产品规格书 TCZM0755 数字签 名 者：TCZ M0755 日 期：202 3.04.17 16:01:15 +08'00' 客户代码 Customer NO. 产品型号 Type LED灯珠 明 产品名称 Product TC5050RGBF08-3CJH -AF53A 成 照 客户名称 Customer 天 5050 RGB 三合一 LED 光源 5.0 x 5.4 x 1.6 mm 0.2W 天成照明 TCWIN TC Z M 客户审核 Customer Audit 核准 接收 确认 SMD LED 器件 制作 不接收 核准 确认 制作 金国奇 黄奕源 廖桂荣 日期：20230327 版本号：A2 地址：深圳市光明区凤凰街道凤凰社区长凤路 263 号天成高新园 电话：0755-29573599 29573979 邮箱：tczm@tczmled.com 网址： www.tcwinled.com 邮编：518106 1 电话：4008-320-328 邮箱：tczm@tczmled.com 目 录  产品特性.............................................................................................. 3  封装尺寸.............................................................................................. 3  绝对最大额定值.................................................................................. 4 明  光电特性.............................................................................................. 4  光学特性曲线...................................................................................... 5 照  焊接说明.............................................................................................. 6  注意事项.............................................................................................. 6 成  可靠性...................................................................................................7 TC ZM 天  包装规格.............................................................................................. 8 2 电话：4008-320-328 ◆ 产品特性 表面贴片器件尺寸为5.00mm*5.4mm*1.6mm  发光二极管所用芯片材料为氮化铟镓  适用于所有的SMT装配和焊接工艺  防潮等级Level 5a 明  封装尺寸 TC ZM 天 成 照 ◆ 邮箱：tczm@tczmled.com NOTES: 1. 所有标注尺寸的单位均为毫米 2. 除了特别注明,所有标注尺寸的公差均为±0.05mm 3 电话：4008-320-328 ◆ 绝对最大额定值 符号 值 单位 功耗 Pd 200 mW 正向电流 IF 60 mA 脉冲电流 IFP 100 mA 反向电压 VR 5 静电 ESD 2000(HBM) 操作温度 Topr 保存温度 Tstg 电光特性 项目 符号 VF ZM 正向电压 TC 反向电流 主波长 发光强度 NOTE: 照 明 参数 V V ℃ -40 ～ +100 ℃ ℃ 成 -40 ～ +85 ℃ 天 ◆ 邮箱：tczm@tczmled.com 最小 IV 最大 G 2.8 3.2 R 2.0 2.4 B 2.8 3.2 IR λd 平均 -- -- 5 G 515 520 R 620 625 B 465 470 G 1500 2000 R 600 800 B 400 600 单位 测试条件 V IF=20mA μA VR = 5V nm IF=20mA mcd IF=20mA 公差：Iv ±10%, λd ±2nm, Vf ±0.05V 4 电话：4008-320-328 典型光学特性曲线 亮度与电流关系，Ta=25℃ 电压与电流关系，Ta=25℃ 明 ◆ 邮箱：tczm@tczmled.com 成 mA 角度图，Ta=25℃ ZM 天 温度与电流关系，Ta=25℃ 照 mA TC 光谱图，Ta=25℃ 5 电话：4008-320-328 ◆ 邮箱：tczm@tczmled.com 焊接说明  回流焊简介 REFLOW PROFILE 120 SEC. MAX above 220℃ 60sec max 90 180 照 明 5C MA /SEC X . TEMPERATURE C 260 230 200 170 140 110 80 50 20 5C M /SE AX C . . 10 SEC. MAX. MAX. 240 1. 回流焊次数不应超过 2 次； 成 TIME (SECONDS) 天 2. 焊接时，在加热过程中不能有应力作用于 LED 灯珠；  烙铁 1. 手工焊接时，烙铁温度控制在 300℃以下，且时间不可超过 3 秒； 2. 手工焊接只可焊接一次；  返工 ZM 1. 温度保持在 260℃以下，5 秒内完成返工作业； 2. 烙铁不能碰触到 LED 灯珠； TC 3. 双头形烙铁为最佳；  注意事项 封装的 LED 为硅材料。该 LED 具有软表面的封装顶部。顶部表面的压力会影响 LED 的可靠性。应采取 预防措施，以避免有过大的压力作用于在封装件上。因此，在选用吸嘴时，应适用于有机硅树脂的压力。 6 电话：4008-320-328 ◆ 邮箱：tczm@tczmled.com 可靠性 测试条件 时间 数量 接收/拒收 回流焊 JESD22-B106 Temp=260℃max T=10sec 3 times 0/22 明 0/1 温度循环 JESD22-A104 -20℃±5℃ 30min ↑↓5min 120℃±5℃ 30min 200 cycle 0/22 0/1 冷热冲击 JESD22-A106 -40℃±5℃ 15min ↑↓5sec 100℃±5℃ 15min 200 cycle 0/22 0/1 高温存储 JESD22-A103 Temp=100℃±5℃ 1000 hrs 0/22 0/1 低温存储 JESD22-A119 Temp=-40℃±5℃ 1000 hrs 0/22 0/1 JESD22-A105 On5min-40℃>5min ↑ ↓ ↑ ↓5mi n 200 cycle 0/22 0/1 老化测试 JESD22-A108 Ta=25℃±5℃ IF=20mA 1000 hrs 0/22 0/1 高温高湿 JESD22-A101 85℃±5℃/ 85%RH IF=20mA 1000 hrs 0/22 0/1 TC 点亮高低温循环 成 照 参考标准 ZM 测试项目 天 测试项目和结果 7 电话：4008-320-328 ◆ 邮箱：tczm@tczmled.com 包装规格 ZM 天 成 照 明 ● 进料方向 TC 标签图示 ● 包装数量 卷盘尺寸：178x12mm，1003pcs/卷； 卷盘尺寸：330x12mm，4012pcs/卷； 8
