DS-CC6103/4-SC- rev1.0
crossMAG series
具有斩波稳定功能的高精度,
CC6103/4
低温漂锁存型霍尔效应开关
概述
CC6103/4是一个锁存型的霍尔效应开关IC,采用先进的BiCMOS制程制造,具有优异的温度稳定性和很高的抗机械应力性能,产品最
高工作温度可以达到150℃。CC6103/4采用动态失调消除技术以及芯进电子专利保护的温度补偿技术,大幅降低了由于封装应力,环境温
度变化等因素造成的失调电压,使产品磁灵敏度持高度的一致性。
CC6103/4包含电源稳压模块,霍尔薄片,信号放大模块,动态失调消除模块以及带有限流保护的功率输出级。内置的电源稳压模块可
以让芯片工作在2.5V至5.5V电源电压范围。
当磁场南极靠近芯片CC6103TO / CC6104ST丝印面,磁场强度达到阈值时,输出低电平。当磁场北极靠近芯片CC6103TO / CC6104ST
丝印面,磁场强度达到阈值时,输出高电平;
当磁场南极靠近芯片CC6103ST / CC6104TO丝印面,磁场强度达到阈值时,输出高电平。当磁场北极靠近芯片CC6103ST / CC6104TO
丝印面,磁场强度达到阈值时,输出低电平。
CC6103/4提供TO-92S和SOT23-3两种封装,均为符合RoHS规范,产品的使用环境温度范围为-40~150℃。
特点
应用
◆
开关点高度对称
◆
直流无刷马达
◆
具有斩波稳定功能,批次之间的一致性好
◆
速度检测
◆
温度稳定性优异,可工作到 150℃
◆
线性位置检测
◆
抗机械应力
◆
角度检测
◆
ESD HBM 4000V
功能框图
VDD
放大器
采样保持
霍尔单元
动态失调消除
50KHz
比较器
预驱动
LPF
VOUT
基准电压
GND
1
Copy Right Reserved by CrossChip Microsystems Inc. 2019
http://www.crosschipmicro.com
DS-CC6103/4-SC- rev1.0
crossMAG series
订购信息
名称
封装型号
备注
CC6103TO
TO-92S
袋装,1000 片/包
CC6103ST
SOT23-3
卷盘,3000 片/卷
CC6104TO
TO-92S
袋装,1000 片/包
CC6104ST
SOT23-3
卷盘,3000 片/卷
开关输出 vs. 磁场极性
Vout
Vout
VOH
VOH
BH
N pole BRP
BH
0
BOP
VOL
VOL
S pole
N pole
CC6103TO / 6104ST
BOP
BRP S pole
0
CC6103ST / 6104TO
注意: 磁场加在芯片的丝印面
管脚描述
CC6103
CC6104
XXYYWW
XXYYWW
1 2 3
VDD GND VOUT
GND
GND
3
3
6103
6104
1 2 3
1
2
VDD
VOUT
VDD GND VOUT
管脚编号
名称
1
2
VDD
VOUT
功能
TO-92S
SOT23-3
VDD
1
1
电源电压
GND
2
3
地
VOUT
3
2
输出
2
Copy Right Reserved by CrossChip Microsystems Inc. 2019
http://www.crosschipmicro.com
DS-CC6103/4-SC- rev1.0
crossMAG series
极限参数
参数
符号
数值
单位
电源电压
VDD
-0.3~5.5
V
输出脚耐压
VOUT
-0.3~VDD+0.3
V
磁场强度
B
无限制
Gauss
工作环境温度
TA
-40~150
℃
存储环境温度
Ts
-50 至 160
℃
4000
V
ESD(HBM)
电气参数
参数
符号
测试环境
最小值
典型值
最大值
单位
电源电压
VDD
-
2.5
-
5.5
V
静态电流
IDD
25℃,VDD=5.0V
-
2
3
mA
输出电流
IOUT
25℃,VDD=5.0V,纯阻性负载
-
-
50
mA
输出饱和压降
VSAT
25℃,IOUT=50mA
-
-
0.4
V
上升时间
tr
RL=820Ω,CL=10pF
-
1.0
-
us
下降时间
tf
RL=820Ω,CL=10pF
-
2.5
-
us
最小值
典型值
最大值
磁参数
参数
符号
测试环境
单位
工作点
BOP
25℃
15
30
45
Gauss
释放点
BRP
25℃
-45
-30
-15
Gauss
迟滞
BHYS
25℃
50
60
70
Gauss
典型应用电路
3
Copy Right Reserved by CrossChip Microsystems Inc. 2019
http://www.crosschipmicro.com
DS-CC6103/4-SC- rev1.0
crossMAG series
波形和曲线
静态电流 vs. 工作电压
磁感应点 vs. 工作电压
磁感应点 vs. 温度
4
Copy Right Reserved by CrossChip Microsystems Inc. 2019
http://www.crosschipmicro.com
DS-CC6103/4-SC- rev1.0
crossMAG series
封装信息
(1)TO-92S package
CC6103打标信息:
1.52
第一行: CC6103-产品名称
0.73
第二行: XXYYWW
XX – 代码
3.02
YY – 封装年份的后两位数
WW – 封装时的星期数
1.02
MAX
CC6104打标信息:
第一行: CC6104-产品名称
14.99
第二行: XXYYWW
XX – 代码
YY – 封装年份的后两位数
WW – 封装时的星期数
1.27
0.43
0.41
注意: 所有单位均为毫米。
4.09
Hall 感应点位置
2.01
1.44
5
Copy Right Reserved by CrossChip Microsystems Inc. 2019
http://www.crosschipmicro.com
DS-CC6103/4-SC- rev1.0
crossMAG series

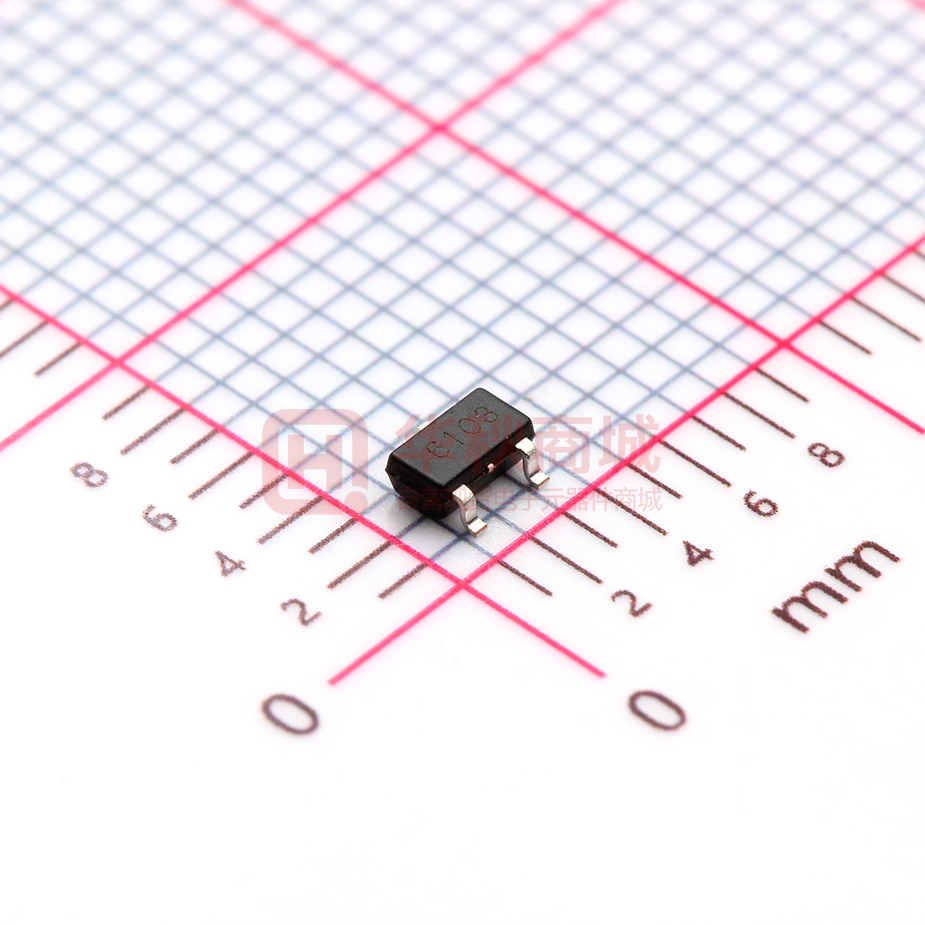

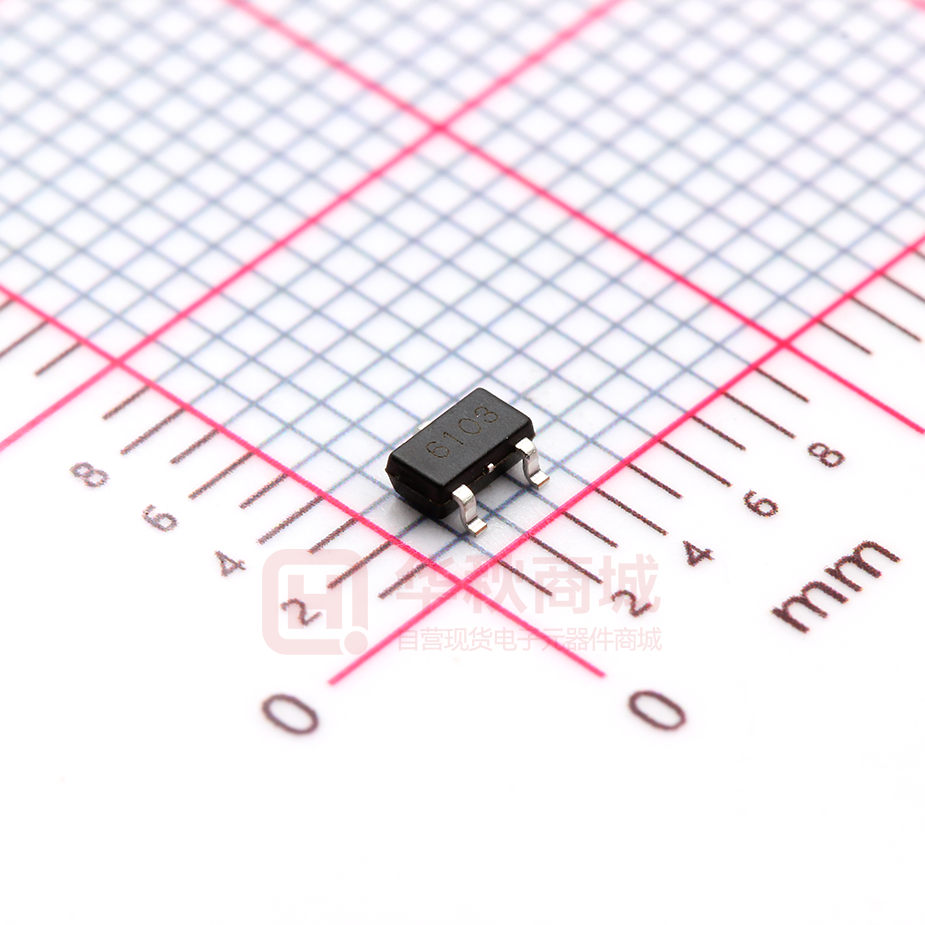

(2)TSOT23-3 package
2.92
0.17
CC6103打标信息:
第一行: 6103
1.60
2.80
CC6104打标信息:
0.45
第一行: 6104
0.25
注意: 所有单位均为毫米。
1.25MAX
0.95BSC
0.4
0.07
Hall 感应点位置
1.49
3
0.96
1
2
6
Copy Right Reserved by CrossChip Microsystems Inc. 2019
http://www.crosschipmicro.com
