TPSP0503BAHTG
Unidirectional 3-Line TVS Array
www.sot23.com.tw
Mechanical Characteristics
Features
●
●
●
●
●
Ultra low leakage: nA level
Operating voltage: 5.5V
Low clamping voltage
Complies with following standards:
– IEC 61000-4-2 (ESD) immunity test
Air discharge: ±30kV
Contact discharge: ±30kV
– IEC61000-4-4 (EFT) 40A (5/50ns)
–IEC61000-4-5 (Lightning) 10A (8/20μs)
RoHS Compliant
●

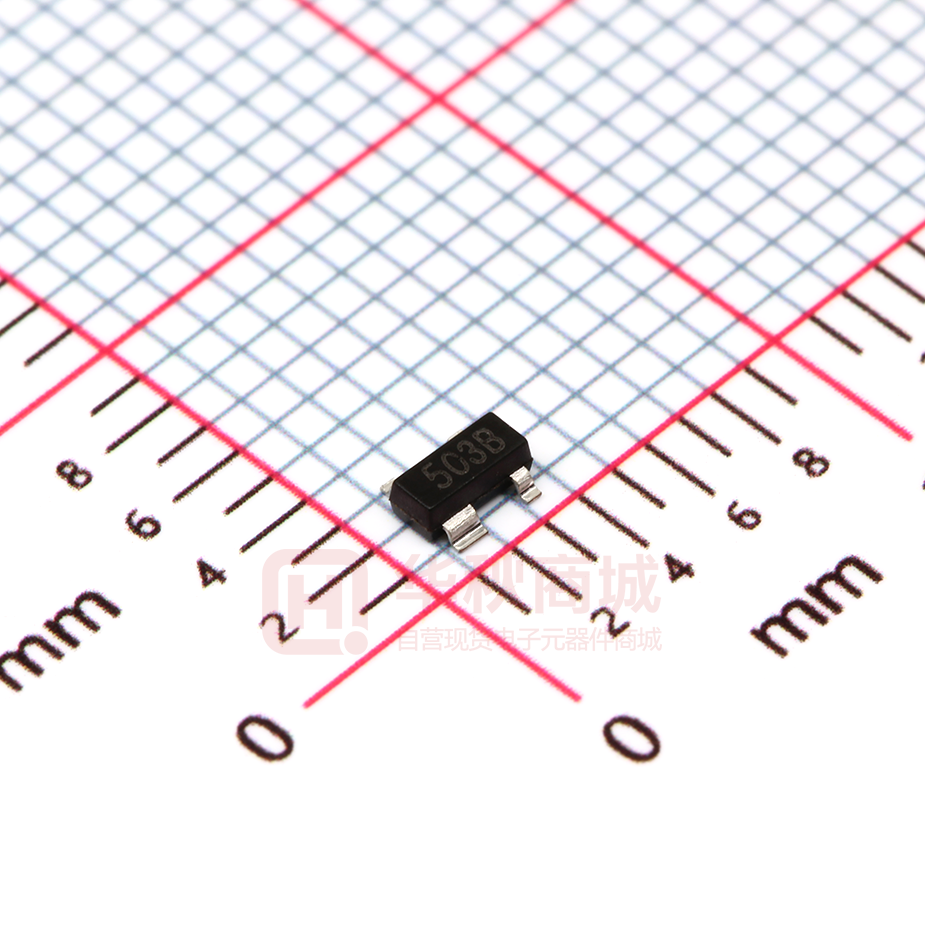

Package: SOT-143
Lead Finish: Matte Tin
●
Case Material: “Green” Molding Compound.
●
UL Flammability Classification Rating 94V-0
●
Moisture Sensitivity: Level 3 per J-STD-020
Applications
●
●
子
●
USB 2.0 power and data line
Set-top box and digital TV
Digital video interface (DVI)
Notebook Computers
SIM Ports
10/100 Ethernet
●
●
Ordering Information
Reel Size
3000
7”
舟
TPSP0503BAHTG
Qty per Reel
台
Part Number
电
●
Dimensions and Pin Configuration
4
1
2
3
1
TPSP0503BAHTG
Unidirectional 3-Line TVS Array
www.sot23.com.tw
Absolute Maximum Ratings (Tamb=25°C unless otherwise specified)
Parameter
Symbol
Value
Unit
Peak Pulse Power (8/20µs)
Ppk
150
W
Peak Pulse Current (8/20µs)
Ipp
10
A
ESD per IEC 61000−4−2 (Air)
±30
VESD
ESD per IEC 61000−4−2 (Contact)
Operating Temperature Range
kV
TJ
−55 to +125
°C
Tstg
−55 to +150
°C
子
Storage Temperature Range
±30
Symbol
Reverse Working Voltage
Breakdown Voltage
VBR
Typ
Max
Unit
5.5
V
6
Test Condition
V
IT = 1mA
IR
0.08
uA
VRWM =5.5V
Clamping Voltage
VC
11
V
IPP = 1A (8 x 20µs pulse)
Clamping Voltage
VC
14
V
IPP = 10A (8 x 20 s pulse)
Junction Capacitance
CJ
60
85
pF
VR = 0V, f = 1MHz IO to ground
Junction Capacitance
CJ
33
pF
VR = 0V, f = 1MHz IO to IO
台
Reverse Leakage Current
VRWM
Min
舟
Parameter
电
Electrical Characteristics (TA=25°C unless otherwise specified)
2
TPSP0503BAHTG
Unidirectional 3-Line TVS Array
Typical Performance Characteristics (TA=25°C unless otherwise Specified)
Fig2. ESD Pulse Waveform (according to IEC 61000-4-2)
Fig1. 8/20µ s Pulse Waveform
120
IPP - Peak Pulse Current - % of IPP
100
100%
TEST
WAVEFORM
PARAMETERS
tr=8 s
td=20 s
Peak Value IPP
80
Percent of Peak Pulse Current %
tr
60
40
td=t IPP/2
20
5
10
15
20
25
30
t - Time ( s)
Power Derating Curve
电
Fig3.
舟
90
80
70
60
50
40
30
20
10
0
台
% of Rated Power
110
100
0
25
50
75
100
125
90%
10%
子
0
0
www.sot23.com.tw
150
Ambient Temperature –TA (ºC)
3
tr = 0.7~1ns
30ns
60ns
Time (ns)
TPSP0503BAHTG
Unidirectional 3-Line TVS Array
www.sot23.com.tw
Outline Drawing - SOT-143
D
A
e
H
e/2
DIM
4
3
GAUGE
PLANE
SEATING
PLANE
B
0.25
C
DETAIL A
2
子
1
L
L1
E
E1
c
0
bxN
bbb
A2
C A B
A
SIDE VIEW
SEE DETAIL A
.035
.114
.093
.051
.075
.008
.015 .020
(.021)
4
0°
.006
.008
.004
.031
.000
.029
.011
.029
.003
.110
.082
.047
.048 0.80
1.22
.006 0.013
0.15
.042 0.75 0.90 1.07
0.51
.020 0.30
.037 0.76
0.94
0.20
.008 0.08
.120 2.80 2.90 3.04
.104 2.10 2.37 2.64
.055 1.20 1.30 1.40
1.92 BSC
0.20 BSC
.024 0.40 0.50 0.60
(0.54)
4
8°
0°
8°
0.15
0.20
0.10
电
e1
A
A1
A2
b
b1
c
D
E
E1
e
e1
L
L1
N
0
aaa
bbb
ccc
DIMENSIONS
INCHES
MILLIMETERS
MIN NOM MAX MIN NOM MAX
ccc C
4X
SEATING PLANE
A1
b1
C A B
台
舟
aaa
C
Land Pattern -SOT-143
X1
X1
SYM
Y
Z
C
E1
G
E2
Y
X2
C
E1
E2
DIMENSIONS
MILLIMETERS
INCHES
2.20
0.087
1.92
0.076
1.72
0.068
G
0.80
0.031
X1
X2
Y
Z
1.00
1.20
1.40
3.60
0.039
0.047
0.055
0.141
X1
4
