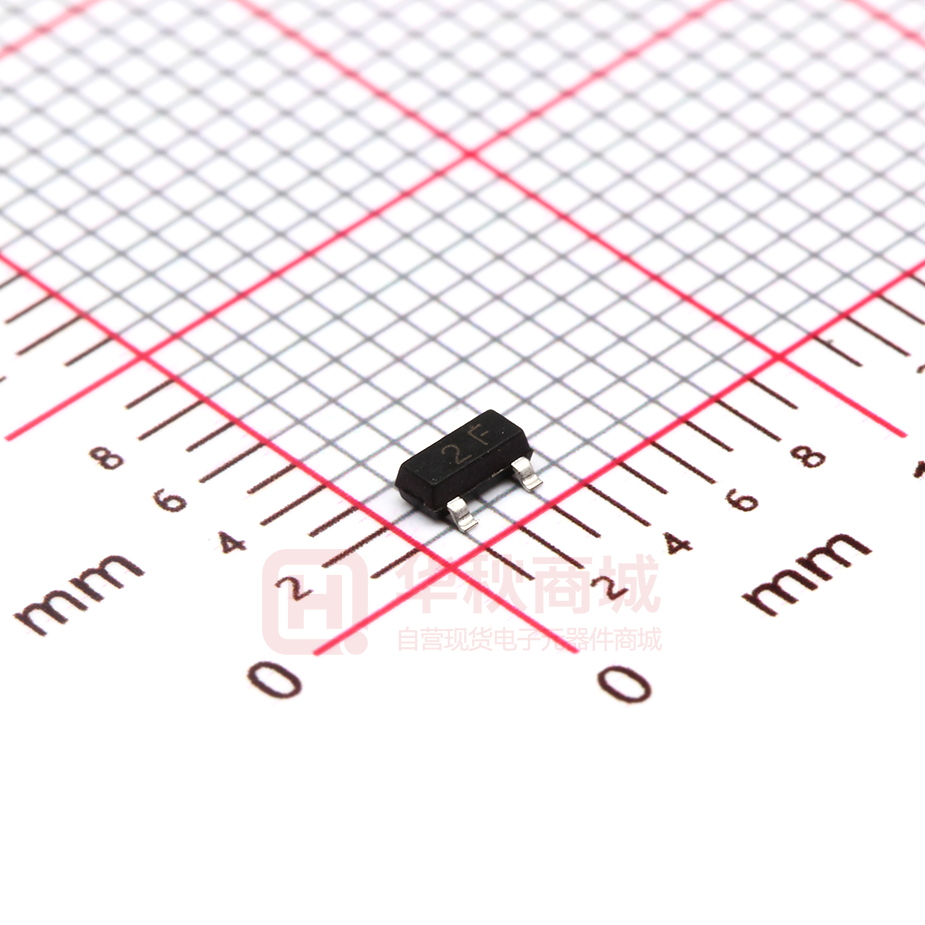

MMBT2907
TRANSISTOR PNP
SOT-23
FEATURES
z Epitaxial planar die construction
z Complementary NPN Type available(MMBT2222)
1. BASE
2. EMITTER
3. COLLECTOR
MAXIMUM RATINGS (Ta=25℃ unless otherwise noted)
Symbol
Parameter
Value
Unit
VCBO
Collector-Base Voltage
-60
V
VCEO
Collector-Emitter Voltage
-40
V
VEBO
Emitter-Base Voltage
-5
V
IC
Collector Current -Continuous
-600
mA
PD
Total Device Dissipation
250
mW
RθJA
Thermal Resistance Junction to Ambient
500
℃/W
TJ
Junction Temperature
150
℃
Tstg
Storage Temperature
-55 to +150
℃
ELECTRICAL CHARACTERISTICS (Ta=25℃ unless otherwise specified)
Parameter
Symbol
Test conditions
Min
Typ
Max
Unit
Collector-base breakdown voltage
V(BR)CBO
IC=-10μA,IE=0
-60
V
Collector-emitter breakdown voltage
V(BR)CEO*
IC=-10mA,IB=0
-40
V
Emitter-base breakdown voltage
V(BR)EBO
IE=-10μA,IC=0
-5
V
Collector cut-off current
ICBO
VCB=-50V,IE=0
-20
nA
Base cut-off current
IEBO
VEB =-3V, IC =0
-10
nA
DC current gain
Collector-emitter saturation voltage
Base-emitter saturation voltage
hFE(1)*
VCE=-10V,IC=-150mA
100
hFE(2)*
VCE=-10V,IC=-0.1mA
52
hFE(3) *
VCE=-10V,IC=-500mA
32
VCE(sat)*
IC=-150mA,IB=-15mA
-0.4
V
VCE(sat)*
IC=-500mA,IB=-50mA
-0.67
V
VBE(sat)*
IC=-150mA,IB=-15mA
-1
V
VBE(sat)*
Transition frequency
fT
Delay time
td
Rise time
tr
Storage time
tS
Fall time
tf
IC=-500mA,IB=-50mA
VCE=-20V,IC=-50mA,f=100MHz
VCE=-30V,IC=-150mA,B1=-15mA
VCE=-6V,IC=-150mA,
IB1=- IB2=- 15mA
*Pulse test: tp≤300μs, δ≤0.02.
www.slkormicro.com
1
300
-1.2
200
V
MHz
10
ns
25
ns
225
ns
60
ns
MMBT2907
Typical Characteristics
Static Characteristic
-810uA
(mA)
-630uA
-540uA
IC
-150
-450uA
-360uA
-100
-270uA
-50
——
IC
COMMON EMITTER
VCE= -10V
COMMON
EMITTER
Ta=25℃
-720uA
COLLECTOR CURRENT
hFE
400
Ta=100℃
hFE
-900uA
300
DC CURRENT GAIN
-200
200
Ta=25℃
100
-180uA
IB=-90uA
-0
-0
-5
-10
-15
COLLECTOR-EMITTER VOLTAGE
VCEsat
——
VCE
-1
-10
-100
COLLECTOR CURRENT
(V)
IC
VBEsat ——
-1200
-900
BASE-EMITTER SATURATION
VOLTAGE VBEsat (mV)
COLLECTOR-EMITTER SATURATION
VOLTAGE VCEsat (mV)
-1000
0
-20
Ta=100 ℃
-100
Ta=25℃
IC
-600
(mA)
IC
Ta=25℃
-600
Ta=100 ℃
β=10
β=10
-10
-1
-10
COLLECTOR CURREMT
IC
-600
——
IC
-300
-600
-100
-1
-10
COLLECTOR CURREMT
(mA)
VBE
Cob/Cib
100
-600
-100
——
IC
(mA)
VCB/VEB
Ta=25 ℃
-100
(pF)
Cib
C
CAPACITANCE
-10
T=
a 25
℃
T=
a 1
00
℃
COLLECTOR CURRENT
IC
(mA)
f=1MHz
IE=0/IC=0
-1
COMMON EMITTER
VCE= -10V
-300
-600
-900
Cob
1
-0.1
-0.1
-0
10
-1200
-1
fT
——
IC
COLLECTOR POWER DISSIPATION
PC (mW)
fT
TRANSITION FREQUENCY
PC
300
(MHz)
500
-10
REVERSE VOLTAGE
BASE-EMMITER VOLTAGE VBE (mV)
400
300
VCE=-20V
——
V
-20
(V)
Ta
250
200
150
100
50
o
Ta=25 C
0
200
-0
-10
-20
-30
COLLECTOR CURRENT
www.cj-elec.com
www.slkormicro.com
-40
IC
-50
0
-60
25
50
75
AMBIENT TEMPERATURE
(mA)
2
100
Ta
125
150
(℃ )
A,Jun,2014
MMBT2907
SOT-23 Package Outline Dimensions
Symbol
A
A1
A2
b
c
D
E
E1
e
e1
L
L1
θ
www.slkormicro.com
3
Dimensions In Millimeters
Min
Max
0.900
1.150
0.000
0.100
0.900
1.050
0.300
0.500
0.080
0.150
2.800
3.000
1.200
1.400
2.250
2.550
0.950 TYP
1.800
2.000
0.550 REF
0.300
0.500
0°
8°
Dimensions In Inches
Min
Max
0.035
0.045
0.000
0.004
0.035
0.041
0.012
0.020
0.003
0.006
0.110
0.118
0.047
0.055
0.089
0.100
0.037 TYP
0.071
0.079
0.022 REF
0.012
0.020
0°
8°
