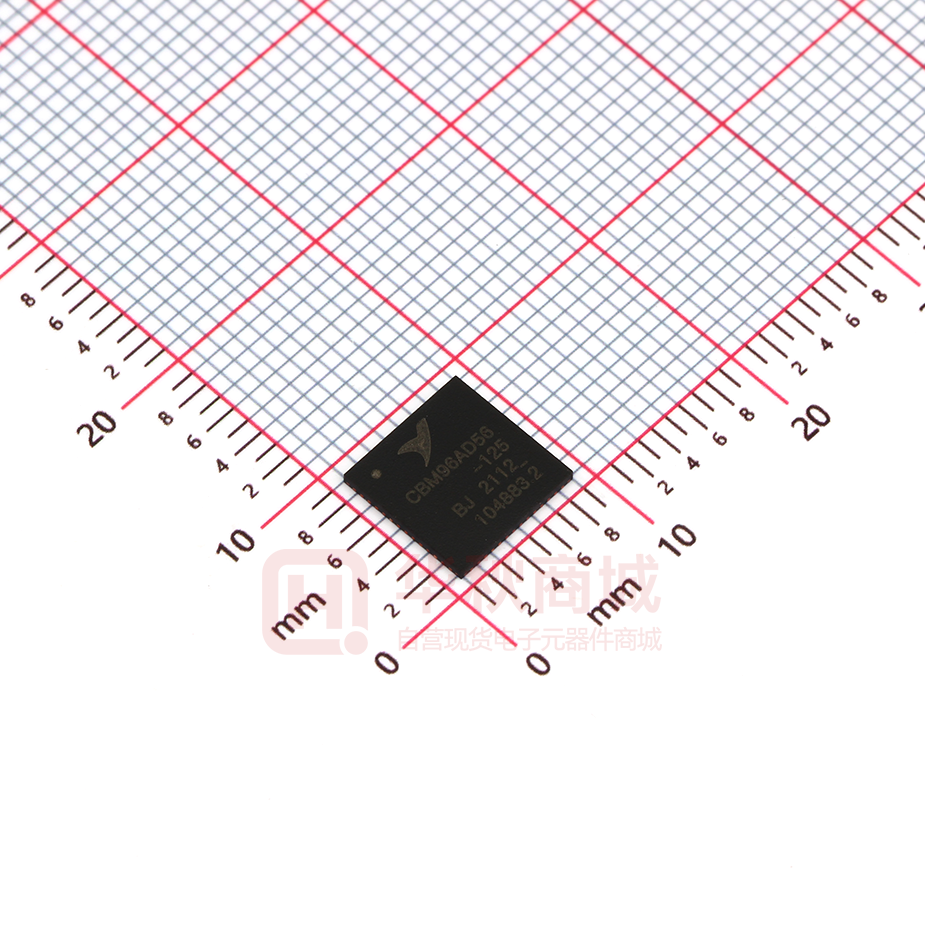

CBM96AD56-125

CBM96AD56-125

  • 厂商:

    COREBAI(芯佰微)

  • 封装:

    QFN56_8X8MM_EP

  • 描述:

    79dBFS (9.7MHz, VREF=1.4V) 125MHz模式每通道功耗≤195mW

  • 数据手册
  • 价格&库存
CBM96AD56-125 数据手册
CBM96AD56-125 产品简述 产品特性  信噪比(SNR):79dBFS (9.7MHz, VREF=1.4V)  低功耗:125MHz 模式每通道功耗≤195mW  信噪比(SNR) :77dBFs (9.7MHz, VREF=1.0V)  微分非线性(DNL) :±0.6LSB  无杂散动态范围(SFDR) :85dBc(至奈奎斯特  积分非线性(INL):±5.0LSB 频率,VREF=1.4V)  串行端口控制: 全芯片、独立通道省电模式(Power Down) 频率,VREF=1.0V) 内建、用户自定义测试模式 y 无杂散动态范围(SFDR) :91dBc(至奈奎斯特 IP re lim in ar   JESD204B Subclass1 编码,串行数字输出 多芯片同步和时钟分频功能  模拟输入范围(可调) :2.0 Vp-p/2.8 Vp-p 待机模式  1.8V 电源供电 产品应用范围 高速成像  无线电接收机  便携式测量设备  医疗成像 EB 产品描述 650MHz 全功率模拟输入带宽 A   芯佰微CBM96AD56是一款4通道、16位、125 MSPS模数转换器(ADC),内置片内采样保持电路,专 门针对低成本、低功耗、小尺寸和易用性而设计。该产品的转换速率最高可达125 MSPS,具有杰出的动 O R 态性能与低功耗特性,适合比较重视小封装尺寸的应用。 CBM96AD56 采用1.8 V单电源供电以及 LVPECL/CMOS/LVDS兼容型采样速率时钟信号,充分发挥其工作性能。无需外部基准电压源或驱动器件即 可满足许多应用需求。它还支持独立关断各通道;禁用所有通道时,典型功耗低于14 mW。CBM96AD56 C 内置多种功能特性,可灵活配置使用CBM96AD56采用符合RoHS标准的56引脚无磁性LFCSP封装。额定温 度范围为−40°C至+85°C工业温度范围.CBM96AD56采用8 mm x 8 mm小型封装,内置4个ADC.片内锁 相环(PLL)允许用户提供单个ADC采样时钟,对应JESD204B数据速率时钟由PLL乘以该ADC采样时钟产生。 可配置的JESD204B输出模块支持每通道最高6.4 Gbps的采样速率,JESD204B输出模块支持1/2/4通道配 置。低功耗:双通道、125 MSPS时每通道功耗为195mW。SPI控制提供丰富灵活的特性,可满足各种特 定系统的需求。 1 www.corebai.com CBM96AD56-125 产品简述 技术规格 直流规格(VREF=1.4 V) AVDD=1.8 V,DRVDD=1.8 V,2.8 Vp-p 满量程差分输入,1.4 V 基准电压,如无特殊说明,AIN=-1.0dBFS 表 1. 温度 分辨率 25℃ 最小值 典型值 最大值 16 Bits IP re lim in ar 精度 无失码 25℃ 失调误差 失调匹配 增益误差 25℃ 0.2 %FSR 25℃ 0.05 %FSR 25℃ 1.2 %FSR 25℃ 0.95 %FSR 25℃ ±0.5 LSB 25℃ ±5.0 LSB 全温 5.2 ppm/℃ 全温 -2.5 ppm/℃ A 微分非线性(DNL) 设计保证 25℃ 1.4 V 25℃ 4 mV EB 增益匹配 单位 y 参数 25℃ 7.5 kΩ 25℃ 2.1 LSB rms 差分输入电压 25℃ 2.8 Vp-p 共模电压 25℃ 0.9 V 积分非线性(INL) 温度漂移 增益误差 失调误差 内部基准电压源 内部基准电压源 负载调整(1.0 mA) 输入电阻 输入端等效噪声 O R VREF=1.4V C 模拟输入 共模范围 25℃ 0.7 1.1 V 差分输入电阻 25℃ 2.6 kΩ 差分输入电容 25℃ 7 pF AVDD 25℃ 1.8 V DVDD、DRVDD 25℃ 1.8 V IAVDD (125MSPS、2 Lanes) 25℃ 288 mA 电源 2 www.corebai.com CBM96AD56-125 产品简述 IDVDD (125MSPS、2 Lanes) 25℃ 67 mA IDRVDD (125MSPS、2 Lanes) 25℃ 83 mA 直流输入 (125MSPS、2 Lanes) 25℃ 706 mW 正弦输入 (125MSPS、2 Lanes) 25℃ 788 mW 省电模式 25℃ 14 mW 待机模式 25℃ 547 mW IP re lim in ar 直流规格(VREF=1.0 V) y 总功耗 AVDD=1.8 V,DRVDD=1.8 V,2.0 Vp-p 满量程差分输入,1.0 V 基准电压,如无特殊说明,AIN=-1.0dBFS 表2 温度 分辨率 最小值 典型值 最大值 单位 25℃ 16 25℃ 设计保证 25℃ 0.2 %FSR 25℃ 0.13 %FSR 25℃ 1.0 %FSR A 参数 25℃ 0.4 %FSR 25℃ ±0.5 LSB 25℃ ±4.0 LSB 全温 3.1 ppm/℃ 全温 -3 ppm/℃ 25℃ 1.0 V 负载调整(1.0 mA) 25℃ 2 mV 输入电阻 25℃ 7.5 kΩ 25℃ 2.7 LSB rms 25℃ 2.0 Vp-p 精度 无失码 失调误差 失调匹配 增益误差 增益匹配 EB 微分非线性(DNL) 积分非线性(INL) 温度漂移 O R 增益误差 失调误差 Bits 内部基准电压源 C 内部基准电压源 输入端等效噪声 VREF=1.0V 模拟输入 差分输入电压 3 www.corebai.com CBM96AD56-125 产品简述 共模电压 25℃ 0.9 V 共模范围 25℃ 差分输入电阻 25℃ 2.6 kΩ 差分输入电容 25℃ 7 pF AVDD 25℃ 1.8 V DVDD、DRVDD 25℃ 1.8 V IAVDD (125MSPS、2 Lanes) 25℃ 276 0.5 1.3 V IDRVDD (125MSPS、2 Lanes) 总功耗 直流输入 (125MSPS、2 Lanes) 正弦输入 (125MSPS、2 Lanes) 省电模式 待机模式 交流规格(VREF=1.4 V) mA IP re lim in ar IDVDD (125MSPS、2 Lanes) y 电源 25℃ 69 mA 25℃ 83 mA 25℃ 688 mW 25℃ 771 mW 25℃ 14 mW 25℃ 520 mW AVDD=1.8 V,DRVDD=1.8 V,2.8 Vp-p 满量程差分输入,1.4 V 基准电压,如无特殊说明,AIN=-1.0dBFS A 表 3. 信噪比(SNR) fIN = 9.7MHz EB 参数 温度 最小值 典型值 最大值 单位 25℃ 79.0 dBFS 25℃ 78.2 dBFS fIN = 64MHz 25℃ 76.3 dBFS fIN = 128MHz 25℃ 71.5 dBFS fIN = 201MHz 25℃ 69.7 dBFS 25℃ 66.2 dBFS fIN = 9.7MHz 25℃ 78.3 dBFS fIN = 16MHz 25℃ 77.7 dBFS fIN = 64MHz 25℃ 75.2 dBFS fIN = 128MHz 25℃ 70.9 dBFS fIN = 201MHz 25℃ 68.7 dBFS C O R fIN = 16MHz fIN = 301MHz 信噪失真比(SINAD) 4 www.corebai.com CBM96AD56-125 产品简述 参数 温度 fIN = 301MHz 最小值 典型值 最大值 单位 25℃ 65.9 dBFS fIN = 9.7MHz 25℃ 12.7 Bits fIN = 16MHz 25℃ 12.6 Bits fIN = 64MHz 25℃ 12.2 Bits fIN = 128MHz 25℃ 11.5 Bits fIN = 201MHz 25℃ 11.1 25℃ 10.7 Bits 25℃ 93.2 dBc 25℃ 90.1 dBc 25℃ 82.8 dBc 25℃ 82.3 dBc 25℃ 76.1 dBc 25℃ 82.3 dBc 25℃ -93.2 dBc 25℃ -90.1 dBc 25℃ -82.8 dBc 25℃ -82.3 dBc fIN = 201MHz 25℃ -76.1 dBc fIN = 301MHz 25℃ -82.3 dBc fIN = 9.7MHz 25℃ -96 dBc fIN = 16MHz 25℃ -92 dBc fIN = 64MHz 25℃ -90 dBc fIN = 128MHz 25℃ -89 dBc fIN = 201MHz 25℃ -93 dBc fIN = 301MHz 25℃ -90 dBc 25℃ -84 dBc 25℃ -93 dB 无杂散动态范围(SFDR) fIN = 9.7MHz fIN = 16MHz fIN = 64MHz fIN = 128MHz fIN = 201MHz fIN = 301MHz 最差谐波(二阶或三阶) fIN = 9.7MHz EB A fIN = 16MHz fIN = 128MHz Bits IP re lim in ar fIN = 301MHz fIN = 64MHz y 有效位数(ENOB) C O R 最差其他谐波(二阶或三阶除外) 双音互调失真(IMD):输入幅度=-7.0dBFS fIN1 = 70.5MHz, fIN1 = 72.5MHz, 串扰 量程内串扰 2 5 www.corebai.com CBM96AD56-125 产品简述 参数 1 温度 最小值 典型值 最大值 单位 超量程串扰 3 25℃ -89 dB 模拟输入带宽(全功率) 25℃ 650 MHz fIN≥401MHz 测试时,在 AIN=-5.0dBFS 条件下进行测试。 一个通道输入 fIN=70MHz,-1.0dBFS 模拟输入且相邻通道上无输入信号。 3 超量程定义为高于满量程范围 3dB ar y 2 in 交流规格(VREF=1.0 V) AVDD=1.8 V,DRVDD=1.8 V,2.0 Vp-p 满量程差分输入,1.0 V 基准电压,如无特殊说明,AIN=-1.0dBFS 参数 lim 表 4. 温度 最小值 信噪比(SNR) 25℃ 最大值 单位 77.4 dBFS 25℃ 77.1 dBFS 25℃ 75.3 dBFS 25℃ 71.9 dBFS 25℃ 69.2 dBFS 25℃ 65.8 dBFS 25℃ 77.3 dBFS 25℃ 76.9 dBFS 25℃ 75.1 dBFS fIN = 128MHz 25℃ 71.6 dBFS fIN = 201MHz 25℃ 68.5 dBFS fIN = 301MHz 25℃ 65.6 dBFS fIN = 9.7MHz 25℃ 12.5 Bits fIN = 16MHz 25℃ 12.4 Bits fIN = 64MHz 25℃ 12.2 Bits fIN = 128MHz 25℃ 11.6 Bits fIN = 201MHz 25℃ 11.1 Bits fIN = 301MHz 25℃ 10.6 Bits re fIN = 9.7MHz 典型值 fIN = 128MHz fIN = 201MHz fIN = 301MHz fIN = 9.7MHz fIN = 16MHz C O R fIN = 64MHz EB 信噪失真比(SINAD) A fIN = 64MHz IP fIN = 16MHz 有效位数(ENOB) 6 www.corebai.com CBM96AD56-125 产品简述 参数 温度 最小值 典型值 最大值 单位 无杂散动态范围(SFDR) 25℃ 97.6 dBc fIN = 16MHz 25℃ 94.9 dBc fIN = 64MHz 25℃ 92.5 dBc fIN = 128MHz 25℃ 86.0 dBc fIN = 201MHz 25℃ 77.5 dBc fIN = 301MHz 25℃ 80.3 fIN = 9.7MHz 25℃ -97.6 fIN = 16MHz 25℃ -94.9 dBc fIN = 64MHz 25℃ -92.5 dBc fIN = 128MHz 25℃ -86.0 dBc fIN = 201MHz 25℃ -77.5 dBc fIN = 301MHz 25℃ -80.3 dBc fIN = 16MHz EB fIN = 201MHz lim -95 dBc 25℃ -95 dBc 25℃ -94 dBc 25℃ -89 dBc 25℃ -91 dBc 25℃ -89 dBc A fIN = 64MHz fIN = 128MHz 25℃ IP fIN = 9.7MHz fIN = 301MHz dBc re 最差其他谐波(二阶或三阶除外) dBc in 最差谐波(二阶或三阶) ar y fIN = 9.7MHz 25℃ -89 dBc O R 双音互调失真(IMD):输入幅度=-7.0dBFS fIN1 = 70.5MHz, fIN1 = 72.5MHz, 量程内串扰 2 25℃ -94 dB 超量程串扰 3 25℃ -89 dB 模拟输入带宽(全功率) 25℃ 650 MHz C 串扰 1 fIN≥401MHz 测试时,在 AIN=-5.0dBFS 条件下进行测试。 2 一个通道输入 fIN=70MHz,-1.0dBFS 模拟输入且相邻通道上无输入信号。 3 超量程定义为高于满量程范围 3dB。 7 www.corebai.com CBM96AD56-125 产品简述 数字规格 AVDD=1.8 V,DRVDD=1.8 V,2.8 Vp-p 满量程差分输入,1.4 V 基准电压,如无特殊说明,AIN=-1.0dBFS 表 5. 参数 温度 最小值 典型值 最大值 单位 时钟输入(CLK+、CLK-) 逻辑兼容 CMOS/LVDS/LVPECL 全温 0.2 3.6 输入电压范围 全温 AGND − 0.2 输入共模电压 全温 0.9 输入电阻(差分) 25℃ 15 输入电容 25℃ 4 AVDD + 0.2 逻辑兼容 V V in kΩ pF lim DSYNC 输入(DSYNC+/ DSYNC-) Vp-p ar y 差分输入电压范围 LVDS 差分输入电压范围 全温 输入电压范围 全温 输入共模电压范围 全温 高电平输入电流 低电平输入电流 0.3 3.6 Vp-p DGND V DVDD V 0.9 1.4 μA 全温 −5 +5 μA 全温 −5 +5 pF 全温 EB 输入电阻 V 全温 A 输入电容 0.9 re 全温 IP 内部共模偏置 1 12 16 kΩ 20 DSYSREF 输入(DSYSREF+/ DSYSREF-) O R 逻辑兼容 LVDS 内部共模偏置 全温 0.9 差分输入电压范围 全温 0.3 输入电压范围 全温 AGND 输入共模电压范围 全温 高电平输入电流 V 3.6 Vp-p V 0.9 1.4 V 全温 −5 +5 μA 低电平输入电流 全温 −5 +5 μA 输入电容 全温 输入电阻 全温 8 全温 1.2 C AVDD 4 10 pF 12 kΩ 逻辑输入(PDWN、SYNC、SCLK) 逻辑 1 电压范围 AVDD + 0.2 V 8 www.corebai.com CBM96AD56-125 产品简述 参数 温度 最小值 典型值 最大值 逻辑 0 电压范围 全温 0 输入电阻 25℃ 30 kΩ 输入电容 25℃ 2 pF 0.8 单位 V 逻辑输入(CSB) 逻辑 1 电压范围 全温 1.2 AVDD + 0.2 逻辑 0 电压范围 全温 0 输入电阻 25℃ 26 输入电容 25℃ 2 1.2 逻辑 0 电压范围 全温 0 输入电阻 25℃ 输入电容 25℃ 数字输出 (SERDOUTx+、SERDOUTx-) 全温 差分输出电压(VOD) 全温 全温 V 26 kΩ 5 pF 400 0.75 600 DRVDD/2 750 mV 1.05 V A 输出失调电压(VOS) 0.8 V CML400 IP 逻辑兼容 AVDD + 0.2 lim 全温 pF re 逻辑 1 电压范围 kΩ in 逻辑输入(SDIO) V ar y 0.8 V EB 开关规格 AVDD=1.8 V,DRVDD=1.8 V,2.8 Vp-p 满量程差分输入,1.4 V 基准电压,如无特殊说明,AIN=-1.0dBFS 表 6. O R 参数 温度 最小值 典型值 最大值 单位 全温 40 1000 MHz 40 125 MSPS 时钟参数 输入时钟速率 C 转换速率 时钟高电平脉冲宽度(tEH) 4.00 ns 时钟低电平脉冲宽度(tEL) 4.00 ns SYNC 建立时间至时钟 1.4 ns SYNC 保持时间至时钟 −0.4 ns DSYSREF 建立时间至时钟(tREFS)4 370 600 ps DSYSREF 保持时间至时钟(tREFH)4 −92 0 ps 数据输出参数 9 www.corebai.com CBM96AD56-125 产品简述 参数 温度 最小值 典型值 最大值 单位 数据输出周期或单位间隔(UI) 全温 数据输出占空比 25°C 50 % 数据有效时间 25°C 0.81 UI PLL 锁定时间(tLOCK) 25°C 25 µs 待机 25°C 250 ns ADC(省电模式) 25°C 375 输出(省电模式) 25°C 50 DSYNC 下降沿至 K.28 首字符 全温 4 CGS 阶段的 K.28 字符持续时间 全温 1 L/(20 × M × fS) 秒 in 多帧 全温 JESD204B M4、L4 模式(延迟) 全温 每通道的数据速率 全温 IP 确定性抖动(DJ) lim JESD204B M4、L2 模式(延迟) 6.4 Gbps 时 µs 23 周期 7 29 周期 7 44 周期 7 re 全温 µs 多帧 流水线延迟 JESD204B M4、L1 模式(延迟) ar y 唤醒时间 6.4 Gbps 全温 8 全温 1.25 全温 50 ps 25°C 100 Ω 25°C 1 孔径不确定性(抖动,tJ) 25°C 135 超范围恢复时间 25°C 1 6.4 Gbps 时 EB 输出上升时间/下降时间 A 随机抖动(RJ) 差分端接电阻 孔径参数 ps rms C O R 孔径延迟(tA) Ps 时序规格 表 7. 参数 说明 限值 单位 SPI 时序要求 参见后续详细文档 tDS 数据与 SCLK 上升沿之间的建立时间 2 ns(最小值) tDH 数据与 SCLK 上升沿之间的保持时间 2 ns(最小值) 10 www.corebai.com CBM96AD56-125 产品简述 说明 限值 单位 tCLK SCLK 周期 40 ns(最小值) tS CSB 与 SCLK 之间的建立时间 2 ns(最小值) tH CSB 与 SCLK 之间的保持时间 2 ns(最小值) tHIGH SCLK 高电平脉冲宽度 10 ns(最小值) tLOW SCLK 低电平脉冲宽度 10 ns(最小值) tEN_SDIO 相对 SCLK 下降沿,SDIO 引脚从输入状态切换到输出状态需要时间 10 ns(最小值) tDIS_SDIO 相对 SCLK 下降沿,SDIO 引脚从输出状态切换到输入状态需要时间 10 ns(最小值) C O R EB A IP re lim in ar y 参数 11 www.corebai.com CBM96AD56-125 产品简述 典型性能参数 VREF = 1.4 V FFT PLOT -50 -30 -60 -70 -80 -90 3 4 5 -40 -50 -60 -70 -80 6 -90 2 6 2 -100 ar y -40 -20 in -30 SNR = 78.2531(dBFS) SINAD = 77.6863(dBFS) ENOB = 12.6118(Bits) HD2 = -96.0691(dB) HD3 = -88.3196(dB) SFDR =90.0503(dBFS) THD =-85.736(dB) Fund = -1.0739(dBFS) -10 AMPLITUDE (dB) -20 -100 -110 lim -110 3 4 5 -120 -120 -130 0 Fin = 15.9912(MHz) 0 SNR = 78.5395(dBFS) SINAD = 78.3678(dBFS) ENOB = 12.725(Bits) HD2 = -102.8(dB) HD3 = -94.2142(dB) SFDR =93.2431(dBFS) THD =-91.5002(dB) Fund = -0.98247(dBFS) -10 AMPLITUDE (dB) FFT PLOT Fin = 9.7122(MHz) 0 10 20 30 40 50 ANALOG INPUT FREQUENCY (MHz) -130 0 60 20 30 40 50 ANALOG INPUT FREQUENCY (MHz) 60 图 2.单音 32K(fIN=16MHz,fS=125MSPS) EB A IP re 图 1.单音 32K(fIN=9.7MHz,fS=125MSPS) 10 FFT PLOT Fin = 64.1098(MHz) 0 SNR = 76.3134(dBFS) SINAD = 75.2727(dBFS) ENOB = 12.2109(Bits) HD2 = -94.9256(dB) HD3 = -81.7963(dB) SFDR =82.8204(dBFS) THD =-81.0163(dB) Fund = -0.97091(dBFS) -10 -20 C AMPLITUDE (dB) O R -30 -40 -50 -60 -70 3 -80 4 -90 2 6 5 -100 -110 -120 -130 0 10 20 30 40 50 ANALOG INPUT FREQUENCY (MHz) 60 图 3.单音 32K(fIN=64MHz,fS=125MSPS) 12 www.corebai.com CBM96AD56-125 产品简述 -40 -50 -20 -30 -60 -70 3 -80 6 2 5 -90 4 -40 -50 -60 -70 2 -110 -110 -120 -120 20 30 40 50 6 4 lim -100 10 5 -90 -100 -130 0 3 -80 ar y -30 SNR = 69.7419(dBFS) SINAD = 68.7651(dBFS) ENOB = 11.1299(Bits) HD2 = -90.2566(dB) HD3 = -75.1825(dB) SFDR =76.1105(dBFS) THD =-74.7655(dB) Fund = -0.95876(dBFS) -10 AMPLITUDE (dB) -20 Fin = 200.8815(MHz) 0 SNR = 71.5199(dBFS) SINAD = 70.9655(dBFS) ENOB = 11.4954(Bits) HD2 = -87.232(dB) HD3 = -81.1209(dB) SFDR =82.3518(dBFS) THD =-79.1325(dB) Fund = -1.0467(dBFS) -10 AMPLITUDE (dB) FFT PLOT Fin = 128.1242(MHz) in FFT PLOT 0 -130 0 60 ANALOG INPUT FREQUENCY (MHz) 10 20 30 40 50 ANALOG INPUT FREQUENCY (MHz) 60 图 5.单音 32K(fIN=201MHz,fS=125MSPS) Fin = 301.1551(MHz) 0 -40 -50 -60 -70 3 -80 4 2 5 -90 O R AMPLITUDE (dB) -30 SNR = 66.1552(dBFS) SINAD = 65.9667(dBFS) ENOB = 10.6651(Bits) HD2 = -87.5244(dB) HD3 = -80.8145(dB) SFDR =82.0786(dBFS) THD =-78.5975(dB) Fund = -1.0879(dBFS) A -20 EB -10 1 0.5 DNL [LSB] FFT PLOT IP re 图 4.单音 32K(fIN=128MHz,fS=125MSPS 0 6 -0.5 -100 -110 -1 -120 10 C -130 0 20 30 40 50 ANALOG INPUT FREQUENCY (MHz) 0 60 图 6.单音 32K(fIN=301MHz,fS=125MSPS) 1 2 3 code 4 5 6 4 x 10 图 7 微分非线性(fIN=9.7MHz,fS=125MSPS) 13 www.corebai.com CBM96AD56-125 产品简述 FFT PLOT Fin = 15.9912(MHz) 0 SNR = 77.1515(dBFS) SINAD = 76.9365(dBFS) ENOB = 12.4873(Bits) HD2 = -96.8619(dB) HD3 = -93.0907(dB) SFDR =94.9461(dBFS) THD =-89.0209(dB) Fund = -1.0756(dBFS) -10 5 -20 -40 AMPLITUDE (dB) 0 -50 -60 -70 -80 ar y INL [LSB] -30 -90 6 -100 -110 -5 -120 1 2 3 code 4 5 -130 0 6 4 10 3 4 20 30 40 50 ANALOG INPUT FREQUENCY (MHz) x 10 60 in 0 5 2 图 8.积分非线性(fIN=9.7MHz,fS=125MSPS) 图 9.单音 32K(fIN=9.7MHz,fS=125MSPS) FFT PLOT re lim VREF=1.0V Fin = 15.9912(MHz) SNR = 77.1515(dBFS) SINAD = 76.9365(dBFS) ENOB = 12.4873(Bits) HD2 = -96.8619(dB) HD3 = -93.0907(dB) SFDR =94.9461(dBFS) THD =-89.0209(dB) Fund = -1.0756(dBFS) -40 -50 -70 -80 -90 -110 -120 5 10 3 4 2 Fin = 64.1098(MHz) 20 30 40 50 ANALOG INPUT FREQUENCY (MHz) -20 -30 -40 -50 -60 SNR = 75.381(dBFS) SINAD = 75.1498(dBFS) ENOB = 12.1905(Bits) HD2 = -93.88(dB) HD3 = -91.2899(dB) SFDR =92.4763(dBFS) THD =-86.9908(dB) Fund = -1.0112(dBFS) -70 -80 -90 4 2 3 6 5 -100 -110 -120 -130 0 60 O R -130 0 6 A -60 EB AMPLITUDE (dB) -30 AMPLITUDE (dB) -20 -100 -10 IP -10 FFT PLOT 0 0 20 30 40 50 ANALOG INPUT FREQUENCY (MHz) 60 图 11.单音 32K(fIN=64MHz,fS=125MSPS) C 图 10.单音 32K(fIN=16MHz,fS=125MSPS) 10 14 www.corebai.com CBM96AD56-125 产品简述 FFT PLOT FFT PLOT Fin = 128.1242(MHz) -30 -40 -50 -20 -30 -60 -70 -80 5 3 2 -90 4 6 -40 -50 -60 -70 -110 -110 -120 -120 4 6 -130 0 60 2 10 20 30 40 50 ANALOG INPUT FREQUENCY (MHz) 60 in 20 30 40 50 ANALOG INPUT FREQUENCY (MHz) 5 -90 -100 10 3 -80 -100 -130 0 SNR = 69.2123(dBFS) SINAD = 68.5227(dBFS) ENOB = 11.0897(Bits) HD2 = -86.5066(dB) HD3 = -76.6809(dB) SFDR =77.5067(dBFS) THD =-75.9009(dB) Fund = -0.95403(dBFS) -10 AMPLITUDE (dB) -20 ar y SNR = 71.9181(dBFS) SINAD = 71.6053(dBFS) ENOB = 11.6017(Bits) HD2 = -91.7896(dB) HD3 = -84.8301(dB) SFDR =86.0438(dBFS) THD =-82.1376(dB) Fund = -1.0477(dBFS) -10 AMPLITUDE (dB) Fin = 200.8815(MHz) 0 0 图 12.单音 32K(fIN=201MHz,fS=125MSPS) 1 A 0 -0.5 1 2 3 code 4 5 4 2 0 -2 -4 0 6 4 x 10 O R -1 0 EB DNL [LSB] 0.5 INL [LSB] IP re lim 图 11.单音 32K(fIN=128MHz,fS=125MSPS) 2 3 code 4 5 6 4 x 10 图 14.积分非线性(fIN=10MHz,fS=125MSPS) C 图 13.微分非线性(fIN=10MHz,fS=125MSPS) 1 15 www.corebai.com CBM96AD56-125 产品简述 re lim in ar y 引脚配置和功能框图 C O R EB A IP 内部功能框图 引脚配置(顶视图) 8 mm x 8 mm 16 www.corebai.com CBM96AD56-125 产品简述 引脚功能定义 1, 4, 5, 8, 11, 39, 42, 引脚名称 说明 AGND、裸露焊 模拟地,裸露焊盘。封装底部的裸露热焊盘为器件提供模拟地。该焊盘必须与地 盘 相连,才能正常工作。 AVDD 1.8 V模拟电源引脚。 ar y 引脚编号 0 43, 46, 52, 53, 56 VIND+ ADC D模拟输入(+)。 3 6, 7 9 10 12, 32 13, 31 14, 15, 29, 30 16 17 18, 23, 28 19 20 21 22 24 25 26 27 33 34 35 36 37 38 VIND− CLK−, CLK+ DSYSREF+ DSYSREF− DVDD DVSS NIC DSYNC+ DSYNC− DRVDD SERDOUT3− SERDOUT3+ SERDOUT2+ SERDOUT2− SERDOUT1− SERDOUT1+ SERDOUT0+ SERDOUT0− SVDD DNC SCLK SDIO CSB PDWN ADC D模拟输入(-)。 差分编码时钟。PECL、LVDS或1.8 V CMOS输入。 JESD204B LVDS SYSREF低电平有效输入(+)。 JESD204B LVDS SYSREF低电平有效输入(−)。 数字电源。 数字地。 内部不连接。需要时可接地。 JESD204B LVDS SYNC低电平有效输入(+)。 JESD204B LVDS SYNC低电平有效输入(−)。 数字输出驱动器电源。 通道3数字输出(−)。 通道3数字输出(+)。 通道2数字输出(+)。 通道2数字输出(−)。 通道1数字输出(−)。 通道1数字输出(+)。 通道0数字输出(+)。 通道0数字输出(−)。 SPI电源引脚。 不连接。请勿连接该引脚。 SPI时钟输入。 SPI数据输入和输出,双向。 SPI片选信号。低电平有效使能;内置30 k0上拉电阻。 数字输入。此引脚内置一个30 k0下拉电阻。PDWN高电平= 关断器件;PDWN低电 平= 运行 器件(正常工作)。 ADC A模拟输入(-)。 ADC A模拟输入(+)。 ADC B模拟输入(+)。 ADC B模拟输入(−)。 设置模拟电流偏置。此引脚连接到接地10 k0(1%容差)电阻。 基准电压模式选择。 基准电压输入和输出引脚。 模拟输入共模电压。 数字输入。时钟分频器的同步输入。 ADC C模拟输入(−)。 ADC C模拟输入(+)。 lim re IP A EB O R C 40 41 44 45 47 48 49 50 51 54 55 in 2 VINA− VINA+ VINB+ VINB− RBIAS SENSE VREF VCM SYNC VINC− VINC+ 17 www.corebai.com CBM96AD56-125 产品简述 订购指引 温度范围 −40°C至+85°C 封装描述 56引脚引线框芯片级封装[LFCSPWQ] 包装信息 260PCS/托盘 ar y 型号 CBM96AD56-125 C O R EB A IP re lim in 符合RoHS标准 18 www.corebai.com
CBM96AD56-125 价格&库存

很抱歉,暂时无法提供与“CBM96AD56-125”相匹配的价格&库存,您可以联系我们找货

免费人工找货
CBM96AD56-125
  •  国内价格
  • 1+2529.99999
  • 10+2419.99999

库存:0
