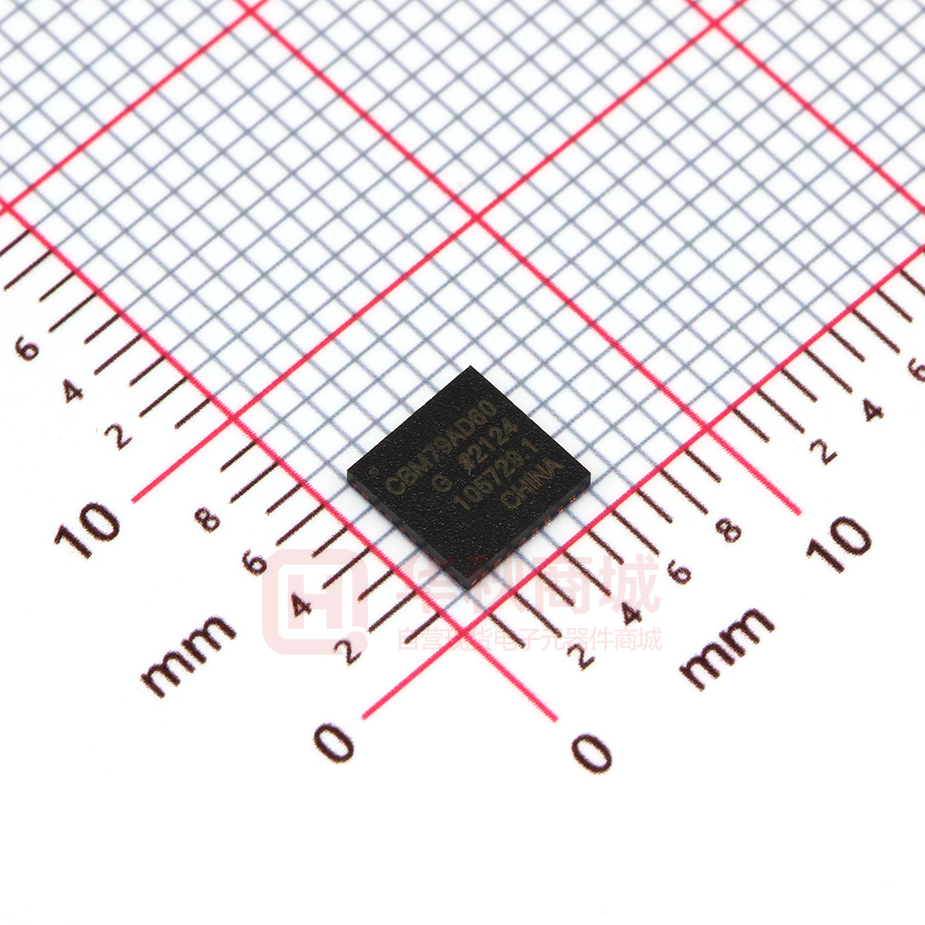

CBM79AD60G

CBM79AD60G

  • 厂商:

    COREBAI(芯佰微)

  • 封装:

    QFN32_5X5MM_EP

  • 描述:

    QFN32_5X5MM_EP 2

  • 数据手册
  • 价格&库存
CBM79AD60G 数据手册
CBM79AD60G 用户手册 产品特点 产品应用  采样率:5MSps  数字成像系统  18 位分辨率,无失码  数字 X 射线机  交流和直流特性(典型值):  医学数字断层扫描 动态范围(DR): 96.5dB;  红外摄像头 信噪比(SNR):95.5dB;  无杂散动态范围(SFDR):120dB;  总谐波失真(THD):-113dB;  核磁共振检查(MRI)梯度控制  高精度数据采集  光谱分析 线性误差(INL):±2.0LSB;  微分误差(DNL) :±0.99LSB; 产品描述 低功耗:64.5mW;  电源电压:1.8V/5.0V  差分模拟输入范围:  允许±VREF(0V 到+VREF 内)任何输 该型 A/D 转换器是一款 18 位、5MSPS 逐次逼近型模数转换器,其包括低功耗、高速 18 位模数转换器核心、内部转换时钟产生电 入 范 围 , VREF 最 大 值 5V , 典 型 值 路、误差校正电路和通用串行接口。在转换控 4.096V~5V  SAR 结构:无流水线延迟  数字逻辑接口:1.8V  串行 LVDS 接口  工作温度范围:-40℃到+85℃  32 引脚,塑料封装 QFN32 制信号(CNV)上升沿,器件采样输入端口 IN+和 IN-的电压差,该两端口之间的输入规 定为 0V 到 VREF 之间反向的电压信号。器件 所有转换结果通过串行高速 LVDS 接口输出。 A/D 转换器采用 32 引脚 QFN32 封装,器件 推荐工作温度范围为-40℃~+85℃。 1 CBM79AD60G 用户手册 功能框图 18 位 5MSps A/D 转换器功能框图如图 1。 图1 功能框图 时序图 18 位 5MSps A/D 转换器推荐使用的时序如图 2 所示 图2 转换启动和数据输出时序图 2 CBM79AD60G 用户手册 控制信号逻辑组合表 CBM79D60G 型 18 位 A/D 转换器控制端逻辑组合表如下: EN3 EN2 EN1 EN0 REFIN 基准电压模式描述 X 0 0 0 X X 0 0 1 0V X 0 0 1 2.048V X 0 1 0 0V 内部基准电压禁用,4.096V 外接基准,采样带宽 28MHz X 0 1 1 0V 休眠模式 0 1 0 0 X LVDS 测试码输出 1 1 0 0 X 正常工作无效 X 1 0 1 0V X 1 0 1 2.048V X 1 1 0 0V 内部基准电压禁用,4.096V 外接基准,采样带宽 9MHz X 1 1 1 0V 休眠模式 掉电模式,电流全部关闭,包括 LVS 接口 LVDS 接口上电,内部基准电压禁用,5V 外借基准,采样带 宽 28MHz(推荐使用模式) 内部基准使能,外接 2.048V,REF 上提供 4.096V 电压,采 样带宽 28MHz 内部基准电压禁用,5V 外借基准,采样带宽 9MHz 内部基准使能,外接 2.048V,REF 上提供 4.096V 电压,采 样带宽 9MHz 注:X 表示无关位 3 CBM79AD60G 用户手册 产品外形图 18 位 A/D 转换器封装外形图如图 3。 图 3 外形图 引脚配置 18 位 A/D 转换器引出端如图 4。 图 4 引脚配置 4 CBM79AD60G 用户手册 引脚简述 引出端序号 符号 功能 引出端序号 符号 功能 1 VDD1 5V 模拟电源 17 CLK+ 时钟输入正端 2 VDD2 1.8V 模拟电源 18 VDD2 1.8V 模拟电源 3 REFIN 参考电压输入端 19 VDD1 5V 模拟电源 4 EN0 工作状态控制端 20 VDD1 5V 模拟电源 5 EN1 工作状态控制端 21 VCM 共模电平输出端 6 EN2 工作状态控制端 22 IN- 模拟输入负端 7 EN3 工作状态控制端 23 IN+ 模拟输入正端 8 VNC- 转换触发输入负端 24 GND 地 9 VNC+ 转换触发输入正端 25 VDD2 1.8V 模拟电源 10 D- 数据串行输出负端 26 GNDREF 参考地 11 D+ 数据串行输出正端 27 GNDREF 参考地 12 VIO 1.8V 端口电源 28 GNDREF 参考地 13 GND 地 29 VREF 5V 参考电压 14 DCO- 时钟输出负端 30 VREF 5V 参考电压 15 DCO+ 时钟输出正端 31 VREF 5V 参考电压 16 CLK- 时钟输入负端 32 VREF 5V 参考电压 注:热沉接模拟地。 5 CBM79AD60G 用户手册 推荐工作条件  模拟电源电压 1(VDD1):4.75V~5.25V;  模拟电源电压 2(VDD2):1.71V~1.89V;  I/O 电源电压(VIO):1.71V~1.89V;  模拟共模输入电压范围(VIC):2.45V~2.55V;  时钟输入占空比:典型 50%±10%;  串行接口时钟输入频率(fclk):250MHz;  时钟频率范围(fs):250MHz~300MHz;  工作环境温度(TA) :-40℃~85℃;  模拟信号输入范围:-5V~+5V;  工作输入电压:-0.1V~+5.1V;  参考电压范围:4.096V~5V。 性能指标 性能指标 参数名称 符号 条件 分辨率 RES 电源 VDD1 电流 IVDD1 EN0-EN3=1001,REFIN=0 — 0.9 2.0 mA 电源 VDD2 电流 IVDD2 EN0-EN3=1001,REFIN=0 — 7.8 15 mA 电源 VIO 电流 IVIO EN0-EN3=1001,REFIN=0 — 9.0 15 mA 功耗 PD EN0-EN3=1001,REFIN=0 — 35 75 mW 无失码 a — fIN=1kHz,VREF=5V 线性误差 EL 微分误差 EDL 跃迁噪声 NTRA 失调误差 EO 失调误差漂移 ΔEO 增益误差 EG 增益误差漂移 ΔEG 最小值 VDD1=5V,VDD2=1.8V, fIN=1kHz,VREF=5V fIN=DC,VREF=5V fIN=DC,VREF=5V fIN=DC,VREF=5V 6 最大值 18 VIO=1.8V, fIN=1kHz,VREF=5V 典型值 Bits 18 -6.0 -0.99 +1.5/ -1.5 +0.85/ -0.60 单位 Bits +6.0 LSB +1.75 LSB — 1.25 +5.0 LSB -25 +1.00 +25 LSB -8 +0.20 +8 ppm/℃ -50 -10 +50 LSB -16 +0.20 +16 ppm/℃ CBM79AD60G 用户手册 a 数字输入高电平 VIH 1.5 1.5 — V 数字输入低电平 VIL — 0.3 0.3 V 动态范围 DR fIN=DC,VREF=5V 94 97.5 — dB fIN=DC,VREF=4.096V 93 96.0 — 信噪比 SNR fIN=1kHz,VREF=5V 93 95.5 — fIN=1kHz,VREF=4.096V 92 95.0 — 有效位数 ENOB fIN=1kHz,VREF=5V 14.9 15.70 — fIN=1kHz,VREF=4.096V 14.8 15.60 信噪失真比 SINAD fIN=1kHz,VREF=5V 92 95.0 — dB fIN=1kHz,VREF=4.096V 91.5 94.5 — dB 无杂散动态范围 SFDR fIN=1kHz,VREF=5V 105 115.0 — dB fIN=1kHz,VREF=4.096V 101 107.0 — dB 总谐波失真 THD fIN=1kHz,VREF=5V — -113.0 -101 dB fIN=1kHz,VREF=4.096V — -108.0 -98 dB 采样率 SRmax fIN=1kHz,VREF=5V — — 5 MSPS 转换时间间隔 tCYC fIN=1kHz,VREF=5V 500 500 — ns CNV 高脉冲宽度 tCNVH fIN=1kHz,VREF=5V 10 20 120 ns 输出数据采样频率 fCLK fIN=1kHz,VREF=5V 250 300 MHz CLK 到 DCO 的延迟 tDCO 2.8 10 ns VDD1=5V,VDD2=1.8V,VIO=1.8V VDD1=5V,VDD2=1.8V, VIO=1.8V, 无失码由微分误差(EDL)表征,当 EDL>-1LSB 时认为无失码。 7 0 dB bits bits CBM79AD60G 用户手册 主要特性曲线图(电特性测试图) INL、DNL 测试曲 18 位 A/D 转换器静态如图 5 所示。 图 5 18 位 A/D 转换器静态特性曲线图 动态参数测试曲线 18 位 A/D 转换器典型 FFT 频谱图如图 6 所示。 测试条件:采样频率:fCLK=5MHz,输入信号频率:fIN=1kHz,输入信号幅度:-1dBFS; 图6 18 位 A/D 转换器动态特性曲线图 8 CBM79AD60G 用户手册 18 位 A/D 转换器随输入信号频率动态性能变化曲线 图7 18 位 A/D 转换器 SFDR/SNR 指标随输入信号频率变化曲线 典型应用线路图 下图是 A/D 转换器推荐应用线路图: 图8 A/D 转换器使用线路图 9 CBM79AD60G 用户手册 注意事项 1.产品安装注意事项: 使用时,切忌电路插反,否则可能导致电路损坏。 2.产品使用注意事项: 要求应用对象电路板有一个完整干净的地。 要求应用对象为多层布线板且内含独立的地层。 要求应用对象电路板的数字地和模拟地尽量分离,不要将数字线布于模拟线旁边或布于 ADC 底下。 模拟电源 VDD、数字输出电源 VDDO 和基准输出 VCM 要接高质量的陶瓷旁路电容,且旁路 电容要尽量靠近管脚,连接管脚和旁路电容的连线越短越宽越好。 差分输入应尽量靠近且相互平行。 输入连线应尽量短以最小化寄生电容和噪声引入。 非常重要的是,芯片的地应该通过尽量多的渠道和足够多的面积与 PCB 板的地层相连。 3.产品防护注意事项: 该电路所有引出端均设计有静电保护结构,不过大能量电脉冲仍然可能损坏电路,因此在测试、 搬运、储藏过程中,应注意静电防护。 常见故障及处理办法 1) 无信号输出:检查电源电压、输入信号、时钟是否正确加载。 2) 出现溢出信号:检查基准选择是否合适,与输入信号幅度是否匹配。 3) 器件工作不稳定:检查电源,保证电源电压稳定。 10
