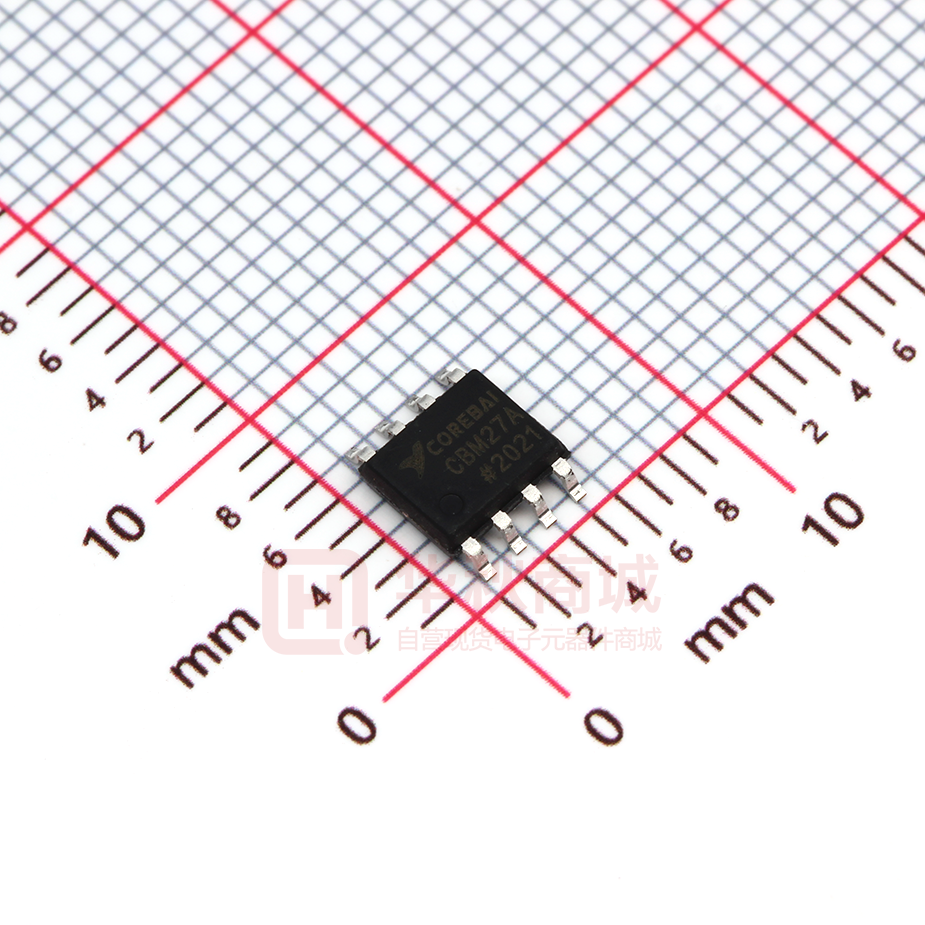

CBM27AS8

CBM27AS8

  • 厂商:

    COREBAI(芯佰微)

  • 封装:

    SOP8_150MIL

  • 描述:

    低噪声、精密运算放大器 SOP8_150MIL 8MHz 2.8V/µs

  • 数据手册
  • 价格&库存
CBM27AS8 数据手册
低噪声、精密运算放大器 CBM27数据手册 产品特点 产品描述  宽压供电范围: 8V (±4V)~36V (±18V) CBM27提供低电平信号出色的低噪声和高精  低噪声:90 nV p-p(0.1 Hz至10 Hz) 度放大性能。产品广泛应用于稳定的积分器、精  高速:2.8 V/µs压摆率、8 MHz 增益带宽 密求和放大器、精密电压阈值检测器、比较器和  共模抑制比(CMRR):130 dB (VCM = ±11 V) 专业音频电路,如磁头和麦克风前置放大器。  高开环增益:1,800,000  CBM27A 和 CBM27G其他产品特点  最大噪声谱密度 极低噪声(10 Hz时en=3.5nV/√Hz), 低1/f 噪声转折频率(2.7Hz)以及高增益(1800V/mV), CBM27G . . . 5.0 nV/√Hz @ 1 kHz Max 能够使低电平信号得到精确的高增益放大。 y CBM27A . . . 3.9 nV/√Hz @ 1 kHz Max 低输入失调电压 8 MHz增益带宽积和2.8 V/µs压摆率则可以在 CBM27A . . . 26 μV Max re lim in 高速数据采集系统中实现出色的动态精度。 CBM27G . . . 100 μV Max  而该器件是精密仪器仪表应用的理想之选。 ar  失调电压低至26 μV,漂移为0.2 μV/°C,因 利用偏置电流消除电路,CBM27可实现±10 低输入失调电压漂移 nA的低输入偏置电流。输出级具有良好的负载驱 CBM27A . . . 0.2 μV/°C 动能力。 CBM27G . . . 0.4 μV/°C ai P ±10 V保证摆幅(600 Ω负载)和低输出失真 re b 应用范围 电力采集应用系统  高精密数据采集系统  自动化测试设备(ATE)  音频前置放大器  仪器仪表 Co  专芯发展 • 用芯服务 • 创芯未来 使CBM27成为专业音频应用的绝佳选择。电源抑 制比(PSRR)和共模抑制比(CMRR)均超过120dB。 借助这些特性以及0.2 μV/月的长期漂移,电路设 计很容易能够达到高性能水平。 从-40℃到+125℃的大范围温度环境中以及 产品所支持的所有电源供电模式下,该产品提供了 更多的设计灵活性。 兼容ADI,PMI和LTC OP27系列产品。 www. corebai. com 低噪声、精密运算放大器 CBM27数据手册 目 录 产品特点 .........................................................................................................................................1 应用范围 .........................................................................................................................................1 产品描述 .........................................................................................................................................1 引脚配置 ......................................................................................................................................................3 绝对最大额定值 ..............................................................................................................................3 电气技术指标............................................................................................................................................. 4 外形尺寸.......................................................................................................................................... 6 SOP8 (SOIC-8) ......................................................................................................................... 6 Co re b ai P re lim in ar y 订购信息 ...................................................................................................................................................... 7 专芯发展 • 用芯服务 • 创芯未来 www. corebai. com 低噪声、精密运算放大器 CBM27数据手册 引脚配置 TRIM 1 -IN 2 +IN V- 8 TRIM CBM27 7 V+ 3 6 OUT 4 5 NC 绝对最大额定值 最小值 8V(±4V) 44V(±22V) ar 供电电压 (V+ to V-) 最大值 y 使用条件 re lim in 模拟输入电压(IN+ or IN-) -40℃ 工作温度 V± +125℃ +150℃ 结点温度 -55℃ 储存温度 +150℃ +300℃ ai P 焊接温度(焊接时间 10 秒) 封装热阻值(产品使用环境温度=+25℃)) SOP8,封装外表面(θJC) re b SOP8,封装印刷版(θJA) 43℃/W 158℃/W 说明:超出列表中的绝对额定参数设定会导致设备永久损坏。列表中列举的额定参数是产品使用中允许的强 Co 度检测条件下的测定值,本文中没有提及的不在此范围内。长时间在超过绝对额定参数的条件下使用可能会 影响产品可靠性。 静电敏感性提醒 静电接触可能会降低设备性能甚至导致设备完全报 废。精密集成电路特别容易损坏,极小的参数变化可能 会导致产品不能满足出厂要求。 专芯发展 • 用芯服务 • 创芯未来 www. corebai. com - 3 - 低噪声、精密运算放大器 CBM27数据手册 电气技术指标 CBM27A电气参数,测试条件:VS=±15V,温度TA=25℃,另作说明除外。 参数 符号 输入失调电压 测试条件 最小值 典型值 最大值 单位 VOS 10 26 μV TCVOS 0.2 0.8 μV/°C IOS 7 37 nA 输入特性 输入失调电压可调范围 Rp=10kΩ 输入偏置电流 IB 输入电压范围 IVR 共模抑制比 V VCM=±11.0V 115 130 dB RL≥2KΩ,Vo=±10V 950 1800 V/mV RL≥600Ω,Vo=±11V 800 1500 V/mV RL ≥2KΩ ±12.0 ±13.5 V RL ≥600Ω ±10.0 ±12.0 V en p-p 动态特性 0.2 μV p-p fo=10Hz 3.5 5.2 nV/√Hz fo=30Hz 3.1 4.5 nV/√Hz fo=1000Hz 3.0 3.9 nV/√Hz fo=10Hz 1.8 4.0 pA/√Hz in fo=30Hz 1.0 2.4 pA/√Hz fo=1000Hz 0.4 0.7 pA/√Hz Co 输入噪声电流密度 en 0.09 re b 输入噪声电压密度 0.1Hz~10Hz ai P 噪声特性 输入噪声电压 增益带宽积 GBW 输出压摆率 SR PSRR nA ±12.2 输出特性 Vo ±40 ±11.0 re lim in AVO 输出电压范围 mV ±10 CMRR 大信号电压增益 ±4.0 y 输入失调电流 ar 输入失调电压漂移 5 8 MHz RL≥2KΩ 1.7 2.8 V/us VS=±4V~±18V 100 125 dB 电源供应 电源抑制比 功耗 Pd 100 专芯发展 • 用芯服务 • 创芯未来 150 mW www. corebai. com - 4 - 低噪声、精密运算放大器 CBM27数据手册 CBM27G电气参数,测试条件:VS=±15V,温度TA=25℃,另作说明除外。 参数 符号 输入失调电压 测试条件 最小值 典型值 最大值 单位 VOS 30 100 μV TCVOS 0.4 1.9 μV/°C IOS 10 75 nA 输入特性 输入失调电压可调范围 Rp=10kΩ 输入偏置电流 IB 输入电压范围 IVR 共模抑制比 AVO V VCM=±11.0V 110 125 dB RL≥2KΩ,Vo=±10V 700 1500 V/mV RL≥600Ω,Vo=±11V 600 1500 V/mV RL ≥2KΩ ±11.0 ±13.3 V RL ≥600Ω ±10.0 ±12.0 V 噪声特性 输入噪声电压密度 动态特性 增益带宽积 输出压摆率 in Co 输入噪声电流密度 en 0.1Hz~10Hz 0.1 0.25 μV p-p fo=10Hz 3.8 8.0 nV/√Hz fo=30Hz 3.3 6.0 nV/√Hz fo=1000Hz 3.1 5.0 nV/√Hz fo=10Hz 1.8 4.0 pA/√Hz fo=30Hz 1.1 2.5 pA/√Hz fo=1000Hz 0.5 0.7 pA/√Hz ai P en p-p re b 输入噪声电压 nA ±12.2 re lim in Vo ±80 ±11.0 输出特性 输出电压范围 mV ±15 CMRR 大信号电压增益 ±4.0 y 输入失调电流 ar 输入失调电压漂移 GBW 5 8 MHz SR RL≥2KΩ 1.7 2.8 V/us PSRR VS=±4V~±18V 95 120 dB 电源供应 电源抑制比 功耗 Pd 105 专芯发展 • 用芯服务 • 创芯未来 175 mW www. corebai. com - 5 - 低噪声、精密运算放大器 CBM27数据手册 外形尺寸 SOP8 (SOIC-8) D UNIT:mm E1 y 1 e A2 A1 符号 ai P b 0.50 0.25 re lim in θ ar E 尺寸(毫米) L 尺寸(英尺) 最大值 最小值 最大值 1.350 1.750 0.053 0.069 0.100 0.250 0.004 0.010 1.350 1.550 0.053 0.061 0.330 0.510 0.013 0.020 c 0.170 0.250 0.006 0.010 D 4.700 5.100 0.185 0.200 E 3.800 4.000 0.150 0.157 E1 5.80 6.200 0.228 0.244 A1 A2 b Co A re b 最小值 e 1.270 BSC 0.050 BSC L 0.400 1.270 0.016 0.050 θ 0° 8° 0° 8° 专芯发展 • 用芯服务 • 创芯未来 www. corebai. com - 6 - 低噪声、精密运算放大器 CBM27数据手册 订购信息 产品 CBM27AS8 湿度范围 产品封装 包装标志 包装数量 CBM27AS8 -40℃~125℃ SOP8 (SOIC-8) CBM27A 卷带,2500 CBM27AS8-REEL -40℃~125℃ SOP8 (SOIC-8) CBM27A 卷带圆盘装,4000 CBM27GS8 -40℃~125℃ SOP8 (SOIC-8) CBM27G 卷带,2500 CBM27GS8-REEL -40℃~125℃ SOP8 (SOIC-8) CBM27G 卷带圆盘装,4000 Co re b ai P re lim in ar y CBM27GS8 产品型号 专芯发展 • 用芯服务 • 创芯未来 www. corebai. com - 7 -
