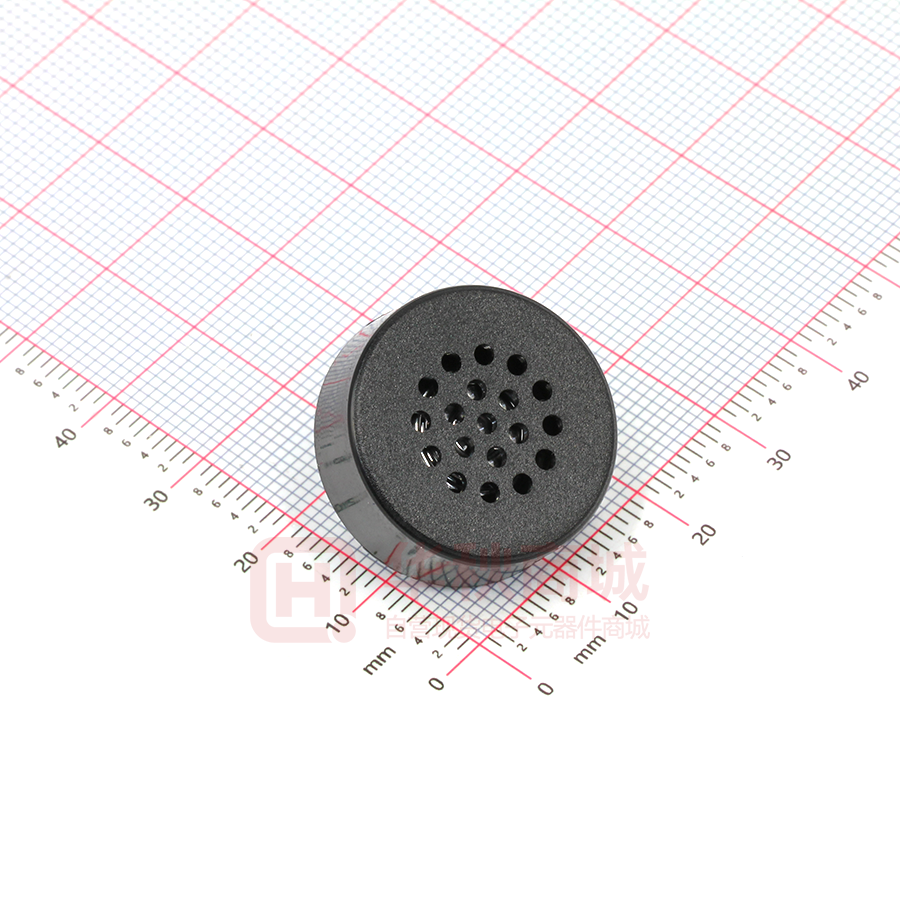

GSPK2308P-8R0.5W

規 格 承 認 書 PECIFICATION FOR APPROVAL 客 戶 CUSTOMER 項 目 ITEM 型 號 ： ： 立创 塑壳插针内磁喇叭 TYPE ： GSPK2308P-8R0.5W 描述 DESCRIPTION ： φ23.0 x H8.0 mm 8Ω 0.5W 客戶料號 CUSTOMER NO. ： 規 格 書 號 S.P.L：85dB+/- 3dB SPECIFICATION NO.： 版 本 EDITION NO. 日 期 DATE ： V1.0 ： 2020-6-15 客戶承認 CUSTOMER CONFIRM AND SIGN 檢查 審核 承認 TESTED BY CHECKED BY APPROVED BY 東莞市赢海電子有限公司 DONGUAN INGHAI ELECTRONICS CO.,LTD 製作 審查 確認 ISSUED BY CHECKED BY APPROVED BY 周明 刘承成 地址：广东省东莞市虎门镇怀德社区雅瑶工业区 電話 / TEL：0769-83060958 傳真 / FAX： 0769-81608993 網址：HTTP://WWW.INGHAI.COM 1 A. 范围/SCOPE 该规格书适用于移动电话等使用的扬声器单元。 This Specification Applies to The Speaker，Used In Mobilephone sec。 B. 型号/PART No 客户型号/Customer’S Part no： 本公司型号/Our Part no ：GSPK2307P-8R0.5W C. 尺寸与重量/TYPE 23*8.0ｍｍ圆形喇叭 电动式/ 20ｍｍ Rectangle Dynamic type D. 尺寸与重量/DIMENSION 尺寸： 参考外观图面 （Figure.3） Dimension： Refer To The Appearance Drawing. （Figure.3） 重量： Weight： 7.5 7.5 /±0.1g /±0.1g E. 标准测试条件/STANDARD TEST CONDITION 在没有其他特别指定时，测试应如下所记的标准测试条件下进行。 Unless Otherwise Specified，The Test Shall Be Made Under The Standard Conditions。 ·温度/Temperature ：17℃～25℃（Standard：20.5℃） ·相对温度/Relative Humidity ：45%~85%（Standare：65%） ·大气压力/Pressure ：86Kpa~106Kpa(Standard：101.3 Kpa) F. 使用与储存温度/OPERATION AND STORAGE TEMIPERATURE ·使用温度/Operation Temperature ：-40℃~85℃ ·储存温度/Storage Temperature ：-30℃~ 70℃ G. 电气特性规格/Electrical Specification 参考特性规格页面/Refer To The Appearance Page 2 H. 外观与尺寸：参考附图 Appearance＆Size：Refer To The Apprarance Drawing 1．额定/Rated 项目/Items 规格/Specification 条件/Conditions 额定阻抗/Rated Impedance 8 Ohm±15% At 1kHz 1.0 V 额定输入功率/Rated input power 0.25 W At 最大输入功率/Max input power 0.5 W At 2.0 V 1800±20% Hz 2.0 V Input 85±3dB At 最低共振频率 /Min Resonant Frequency 灵敏度/Sound pressure level 有效频率范围 2.0 V 0.1m 0.1W F0~20KHz /Effective Frequency Range ≤5% at 1kHz 谐波失真/THD 2．动作检查/OPERATIONAL TEST 项目/ITEM 信号/SIGNAL 输入/INPUT 扫频范围/SWEEP RANGE SWEEP TEST Sine Wave 0.5W(2.0V) 200~5000Hz ·在动作检查中不得有异常音出现 ·Without Abnormal Sound In Operation Test。 3．负荷实验/LOAD TEST 项目/ITEM Continuous load Test 信号/SIGNAL White Noise （Sunlilab Model 8121C） 输入/INPUT 0.5W(2.0V) 驱动时间 DRIVING TIME 96 hours ·负荷实验后，常温两小时存放再次听音不得有异常音出现,灵敏度应保持在限度范围内。 ·Store At Normal Temperature For Two Hours After Load Test ,Without Abnormal Sound In Sweep Test，And The S.P.L Shall Be In The Limit。 4．可靠性实验/Reliability Test 项目/Item 高温放置实验 High Temp Storage Test 低温放置实验 Low Temp Storage Test 条件/Condition 判定/Judgement 70℃±2℃/20~40%RH/96H & 20℃±5℃,2H 实验完成后产品应满足上述 第 1，2，3 项要求. Clause 1，2，3 Shall be -40℃±2℃/20～40％RH/96H & 20℃±5℃,2H Satisfied After Test 3 耐湿实验 40℃±2℃/90～95%RH/96H & 20℃±5℃,1H Humidity Test 耐高温负荷实验 70℃±2℃/20～40％RH，1H Heat Running Test 耐低温负荷实验 -40℃±2℃/20～40％RH，1H Cold Running Test 热冲击实验 Thermal Shock Test 震动实验 Vibration Test 70℃±2℃ — -40℃±2℃ — 70℃±2℃ 5 Cycles X：10Hz；Y：40Hz；Z：10Hz /2H 5.跌落实验/DROP TEST 项目/Item 条件/Condition 判定/Judgement 产品在包装状态下,从 1 米高处向混凝 土地面跌落:6 面 8 角各一次 Drop Test Speaker Shall Be Packed In The 实验完成后新产品应满足上述第 3 项要求 Clause Carton And Dropped To The Concrete 3 Shallbe Satisfied After Test Floor(High:1m):Once Each 6 flat and 8 Angle 典型频响曲线 /TYPICAL FREQUENCY RESPONSE CURVE Figure.1■ FREQUENCY MEASURING CIRCUIT AND EAR PIECE 4 Figure.2 ■ 产品外观图/ DIMENSIONAL DRAWING ITEM DESCRIPTIONS SPEC. SUPPLIER QTY 1 Front foam ring Adhesive 1 2 Front cover 1Cr18Ni9 1 3 Diaphragm PEN 1 4 Voice coil Self-bonding wire 1 REMARK 5 5 Inner pole shoe 08F, 1 6 Magnet Nd-Fe-B 1 7 U YOKE SPCE 1 8 PCB T0.3 1 9 Lead wire UL1571 AWG30# 2 10 Yoke assembly PBT, black 1 11 Insulator pad Mylar 0 Figure.3 ■ 包装明细/Packaging details KEEPDRY SIDEUP HANDLE WITHCARE KEEPDRY SIDEUP 侧面 HANDLE WITHCARE DYNAMIC RECEIVER TYPE: QUANTITY: 2800PCS GROSS WT: Kg NET WT: Kg CM: 370*270*80 正面 36*80 PCS 6
