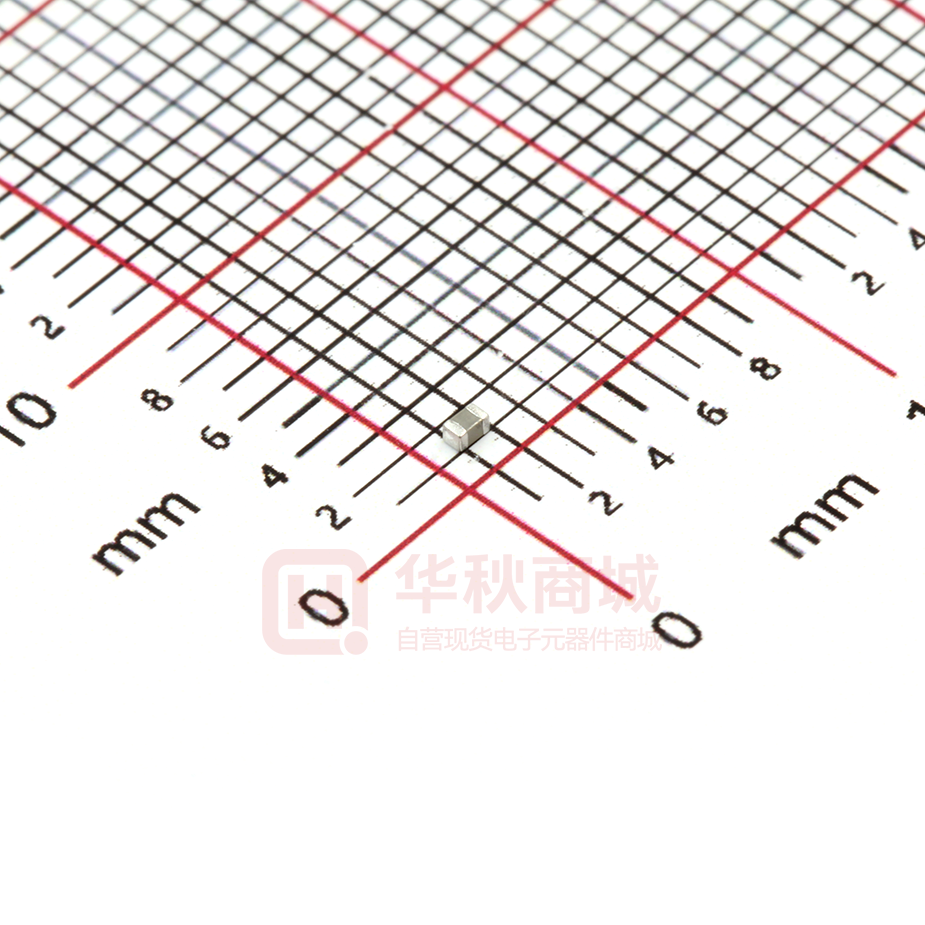

V106M0402X6S6R3NCT

版本号：B 生效日期：2019 年 08 月 07 日 VYJLZ053-SJ 版 本 号：SVEX-CBK201908 生效日期：2019-08-27 广东微容电子科技有限公司 GUANGDONG VIIYONG ELECTRONIC TECHNOLOGY CO., LTD 片式高容（X6S/X6T/X7T/X7S 系列）多层陶瓷电容器 产 品 规 格 书 Product Specification 地址：罗定市双东街道创业二路 1 号微容科技园 ADD：Viiyong Hi-Tech Park, No.1 Chuangye 2nd Road, Shuangdong Sub-disitrict, Luoding, Guangdong, P. R. China Postcode：527200 TEL：0766-3810639 FAX：0766-3810639 备注：产品规格书仅供设计选型参考用，不作为交货依据。 广东微容电子科技有限公司 GUANGDONG VIIYONG ELECTRONIC TECHNOLOGY CO., LTD. 1．范围： 此规格书适用于下面列出的所有片式高容（X6S/X6T/X7T/X7S 系列）多层陶瓷电容器（英文缩写 MLCC）： 1.1 应用特性：通用 1.2 结构设计分类：高容 产品尺寸规格： 0201、0402、0603、0805、1206、1210； 标称电容量范围：1.5nF~100μF 额定电压范围：2.5V~50V 1.3 介质特性组别： X6T、X6S、X7T、X7S。 2．产品的命名规则： V 475 M 0402 X6S 6R3 N C * 微容通用 标称电容量 尺寸规格 应用特性 额定电压 片式多层 代码 （EIA） 0201、0402 0603、0805 1206、1210 代码 6R3=6.3V； X6T、X6S、 100=10V；160=16V X7T、X7S 250=25V 陶瓷电容 器 例 475=4.7μF 标称电容量的允许偏差 K：±10% L：±15% M：±20% N：±30% X: ±40% Z：+80/-20% Y: +150/-20% 端电极类型 N：Cu/Ni/Sn 三层结 构； L1 微容控制代码 产品厚度代码 具体厚度代码见 表1 L2 W T L 图 1 产品外形示意图 表1 尺寸规格 0201 0402 0603 0805 1206 1210 MLCC 的尺寸规格 (单位: mm) 长度 （L） 0.60±0.03 0.60+0.05-0.03 0.60+0.10-0.03 1.00±0.05 1.00+0.15-0.05 1.00+0.20-0.05 1.60±0.10 1.60+0.20-0.10 宽度 （W） 0.30±0.03 0.30+0.05-0.03 0.30+0.10-0.03 0.50±0.05 0.50+0.13-0.05 0.50+0.20-0.05 0.80±0.10 0.80+0.20-0.10 端头宽度 （L1、L2） 0.1～0.2 0.1～0.2 0.1～0.2 0.10～0.35 0.10～0.35 0.10～0.35 0.15～0.60 0.15～0.60 厚度 （T） 0.30±0.03 0.3+0.05-0.03 0.3+0.10-0.03 0.50±0.05 0.50+0.13-0.05 0.50+0.20-0.05 0.80±0.10 0.80+0.20-0.10 1.60+0.30-0 0.80+0.30-0 0.20～0.60 0.80+0.30-0 2.00±0.20 2.00+0.20-0.30 3.20±0.20 3.20±0.20 3.20±0.20 3.20±0.20 1.25±0.20 1.25+0.20-0.30 1.60±0.20 1.60±0.20 1.60±0.20 2.5±0.20 0.20～0.75 0.20～0.75 0.25～0.75 0.25～0.75 0.25～0.75 0.25～0.75 0.85+0.15-0.35 1.25+0.20-0.30 0.85+0.15-0.35 1.15±0.20 1.60±0.20 2.50±0.20 厚度代码 A J X B N C D K W Y H Y O L R 广东微容电子科技有限公司 GUANGDONG VIIYONG ELECTRONIC TECHNOLOGY CO., LTD. 表2 应用特性 产品的应用特性、介质特性组别、温度系数或温度特性 介质特性组别 X6S X6T X7T X7S 通用 温度系数或温度特性代码 X6S X6T X7T X7S 表3 尺寸 规格 额定电压 UR 温度系数或温度特性 ±22% +22%～-33% +22%～-33% ±22% 容量范围与厚度代码对照表 标称电容量范围 厚度代码 X6S X6T X7T X7S 1nF ~1.5nF — — — A 100nF 100nF — — X 1nF ~1.5nF — — — A — — 100nF — X 100nF 100nF — — J 1.8nF ~56 nF，100nF 10 nF ~56 nF，100nF 12 nF ~68 nF — A 100nF ~220nF 220nF 100nF — J 220nF 220nF 220nF — X 10 nF ~100nF 10 nF ~100nF 10 nF ~100 nF — A 100nF ~220nF 220nF 220nF — J 470nF~1.0μF 470nF~1.0μF 470nF — X 100nF 47nF~100nF 12 nF ~100 nF — A 220nF~470nF 220nF~470nF 220nF — J 470nF ~2.2μF 1.0μF~2.2μF 470nF~ 1.0μF — X — — 100nF — A — 1.0μF — 220nF~470nF — J — 1.0μF~2.2μF — X 50V 22 nF ~100 nF 100 nF 100 nF — C 35V 100 nF 100 nF 100 nF — C 330nF /1.0μF — — — N 47 nF ~470nF/1.0μF 100nF~1.0μF 220nF — C — — 100 nF — B 1.0μF — 1.0μF B 100nF 100nF~180nF 1.0μF — 1.0μF 220nF~1.0μF 220nF~2.2μF 100nF~470nF/1.0μF 1.0μF 100nF~150nF 1.0μF — 1.0μF 100nF~470nF，2.2μF 180nF~2.2μF 100nF~470nF，2.2μF — 1.0μF /4.7μF 4.7μF 220nF/470nF /1.0μF 1.0μF~2.2μF 1.0μF~2.2μF 100nF~470nF，2.2μF 25V 16V 10V 0201 6.3V 4.0V 2.5V 25V 16V 0402 工作温度范围 -55℃～+105℃ -55℃～+105℃ -55℃～+125℃ -55℃～+125℃ 10V 6.3V 4.0V 2.5V N C B N C 100nF/1.0μF — 1.0μF 100nF~470nF，2.2μF 220nF~470nF，2.2μF 2.2μF N 2.2μF ~10μF 4.7μF~10μF — C 1.0μF~2.2μF 220nF~2.2μF 100nF/1.0μF/2.2μF — 1.0μF — — 220nF~470nF — N 4.7μF~10μF 4.7μF~10μF 4.7μF — C — — 1.0μF~2.2μF — B 10μF 10μF — — C B B 广东微容电子科技有限公司 GUANGDONG VIIYONG ELECTRONIC TECHNOLOGY CO., LTD. 续表 3 尺寸 规格 额定电 压 UR 35V 25V 16V 10V 0603 6.3V 4.0V 2.5V 50V 35V 25V 16V 0805 10V 6.3V 4.0V 2.5 50V 35V 25V 16V 1206 10V 6.3V 4.0V 1210 2.5V 50V 25V 10V X6S 标称电容量范围 X6T X7T X7S 厚度代码 100nF~1.0μF 2.2μF 1.0μF 100nF~1.0μF 2.2μF 1.0μF — 2.2μF — — 2.2μF 2.2μF D K D 2.2μF，4.7μF 1.0μF~2.2μF 2.2μF ~10μF 1.0μF~2.2μF 4.7μF~10μF 2.2μF~4.7μF 4.7μF~22μF 22μF 4.7μF 4.7μF ~22μF 22μF — 47μF 1.0μF 2.2μF~4.7μF 1.0μF 1.0μF~10μF — 1.0μF~22μF — 1.0μF~22μF 2.2μF~10μF 2.2μF~22μF 47μF 10μF~47μF 10μF~47μF — — 1.0μF ~4.7μF 4.7μF~10μF 1.0μF~10μF 10μF~22μF 22μF 1.0μF 4.7μF~22μF — — — 22μF~100μF — 10μF 10μF~22μF 10μF~47μF 2.2μF，4.7μF 220nF~2.2μF 4.7μF~10μF 220nF~2.2μF 4.7μF~10μF 220nF~4.7μF 10μF~22μF 22μF 2.2μF~4.7μF 10μF~22μF — — 47μF 1.0μF 2.2μF~4.7μF 330nF~2.2μF 330nF~10μF 1.0μF~10μF 1.0μF~22μF 1.0μF~10μF 1.0μF~22μF 2.2μF~22μF 2.2μF~22μF — 4.7μF~47μF 4.7μF~47μF — — 1.0μF~4.7μF 4.7μF~10μF 1.0μF~10μF 1.0μF~10μF 22μF 1.0μF 2.2μF~22μF 4.7μF~47μF — — 10μF~100μF — 10μF — — 2.2μF 2.2μF K 1.0μF~2.2μF 2.2μF 1.0μF~2.2μF 4.7μF~10μF 1.0μF~2.2μF 4.7μF~10μF — 2.2μF~4.7μF 10μF — 4.7μF 10μF 1.0μF — — — 1.0μF 1.0μF~4.7μF — 2.2μF~22μF — 2.2μF~22μF — 2.2μF/10μF 2.2μF~4.7μF 10μF~47μF 22μF~47μF — — 1.0μF 10μF — — — 4.7μF~22μF 22μF 1.0μF 22μF 22μF~100μF 10μF — — 2.2μF — — 4.7μF — 4.7μF~10μF — — 10μF — — 10μF — — — — — — — — — 22μF — — — — — — — — — — — — — — — — — — — — D K D K D K W D K W D K H H Y H Y H Y H Y H H Y H Y H L L L L Y O L L Y O L L R R R 注：对于同尺寸、材质特性、容量的产品，额定电压可以由高往低覆盖。 包装类型： 带式包装（标准载带圆盘包装），单盘最小包装数见表 4。 广东微容电子科技有限公司 GUANGDONG VIIYONG ELECTRONIC TECHNOLOGY CO., LTD. 表 4 包装类型 产品尺寸 规格 0201 0402 圆盘尺寸 7" 载带种类 纸 带 纸带 包装数 (Kpcs) 10 厚度代码 A/J 0603 0805 1206 1210 7" 7" 7" 7" 7" 13” 13" 7" 7" 7" 13" 7" 7" 7" 7” 7” 7” 纸带 纸 带 塑 带 塑 带 纸 带 塑 带 纸 带 塑 带 塑 带 纸 带 塑 带 塑 带 塑 带 纸 带 塑 带 塑 带 塑 带 15 10 4 4 3 3 10 15 2 3 4 10 2 3 4 2 1 0.5 A/X/J B/N/ C D/K K/ W K/ W K W K H H Y H L O Y L 7" Q/R Q/R 第一次包装：每多盘物料装入包装盒。 第二次包装：将第一次包装好的包装盒装入纸质包装箱，箱内剩余空隙部位用轻质辅材填满。 以上包装形式亦可根据用户需要包装。 3. 技术规格和试验方法： 3.1 外观： 3.1.1 要求: 瓷体和端电极无明显伤痕。 3.1.2 试验方法: 在 10 倍显微镜下目测。 3.2 尺寸规格： 3.2.1 要求: 产品的外形和尺寸应符合图 1 及表 1 的要求。 3.2.2 试验方法：使用精度不低于 0.01 mm 的量具测量。 3.3 工作环境： X6T、X6S 温度: -55℃～+105℃； 相对湿度: ≤95%（25℃） 大气压: 86 KPa ～106KPa X7T、X7S 温度: -55℃～+125℃； 相对湿度: ≤95%（25℃） 大气压: 86 KPa ～106KPa 3.4 产品的电性能指标和试验条件： 条款 1 表 5 电性能指标和试验条件 指标 项目 电容量（C） 符合标称电容量及其允许偏差范围 X6S、X6T、X7T、X7S： UR ≥25V tgδ≤1000×10-4； UR =16V tgδ≤1250×10-4； UR =10V tgδ≤1250×10-4； UR≤6.3V tgδ≤1500×10-4； 2 损耗角 正切值 （tgδ） 3 绝缘电阻 （Ri） Ri×C≥100s 4 耐电压 （WV） 无击穿或飞弧 试验条件 温度: 18～28℃； 相对湿度: ≤RH 80%； 测试频率： 100pF≤C≤10µF，f=1KHz±10%； C＞10µF， f=100 或 120Hz； 测试电压： 100pF＜C≤10μF： UR>6.3V 1.0±0.2Vrms UR≤6.3V 0201-10nF~1μF 1.0±0.2Vrms; 其它 0.5±0.2Vrms; C>10μF： 0.5±0.2Vrms 温度: 18～28℃； 相对湿度: ≤RH 80%； 施加额定电压 60±5 秒 2.5×UR t=1 分钟 充、放电电流不超过 50mA 注：2 类陶瓷电容器电容量测试说明：当测试电容器的初始电容量低于其允许偏差值时，需对测试样品进行 150℃±10℃热处理 60±5 分钟，然后在室温条件下放置 24±2 小时，即去老化后再测试其电容量。 广东微容电子科技有限公司 GUANGDONG VIIYONG ELECTRONIC TECHNOLOGY CO., LTD. 3.5 产品的技术要求和试验方法： 表 6 中“试验方法”，未做具体说明时，为依据 GB/T 21041/21042 IDT IEC60384-21/22 进行。 表 6 产品的技术要求和试验方法 条款 1 项目 电容量温度系数 或温度特性 技术要求 X6S、X7S：-22%≤∆C/C≤22%； X6T、X7T：-33%≤∆C/C≤22% 试验方法 150℃、1 小时专门预处理后放置 24 小时，分别在 θ1、25℃、θ2 下 测量电容量，符合相应的电容量 变化特性。 X6S、X6T：θ1=-55℃， θ2=105℃； X7T、X7S：θ1 =-55℃，θ2 =125℃； 测试电压：0.5±0.2Vrms 特殊规格测试电压见附表 6-1 外观: 无可见损伤，端面镀层的熔蚀 （浸析）应不超过有关棱边长度的 25% 2 耐焊接热 容量变化: X6S、X6T、X7T、X7S: ∆C/C≤±15%； tgδ 和 Ri: 满足表 5 初始指标。 3 可焊性 上锡良好，端头润湿率大于 75% 150℃、1 小时专门 预处理后放置 24±1 小时； 将测试电容在 110～140℃预热 60 秒，浸入 260±5℃的锡槽中 10±1 秒， 浸入深度 10mm； 然后在室温放置 24±2 小时后进行外 观检查与电性能测试。 将测试电容浸入含松香的乙醇溶液 3-5 秒，在 80～140℃预热 2~3 分钟， 浸入 235±5℃的熔融锡液 2.0±0.2 秒， 浸入深度 10mm。 样品安装在试验基板上（图 a），如图 b 施加垂直方向的力，以 1mm/sec 的 速度弯曲 1mm，停留 5±1 秒，并测 量电容量。 c b Ø4.5 外观: 无可见损伤 40 图a 4 端电极的 结合强度 100 50 20 速度：1.0mm/sec 压力 R230 弯曲度≥1 容量变化: X6S、X6T、X7T、X7S: ∆C/C ≤ ±12.5% 45 45 容 量 测 试 仪 (Unit：mm) 图b 广东微容电子科技有限公司 GUANGDONG VIIYONG ELECTRONIC TECHNOLOGY CO., LTD. 将产品焊在试验板上，施加推力 F,10±1 秒. F 5 附着力 外观: 无可见损伤。 电容器 0201 F=2N 外观: 无可见损伤。 容量变化: 6 振动 X6S、X6T、X7T、X7S: ∆C/C≤±15%； tgδ 和 Ri: 满足表 5 初始指标。 外观: 无可见损伤。 容量变化: X6S、X6T、X7T、X7S: ∆C/C≤±20%； 7 温度快速变化 tgδ 和 Ri: 满足表 5 初始指标。 试验基板 0402 及以上 F=5N 根据 IEC 68-2-6 试验 Fc。 样品安装在试验基板上，振幅 1.5mm，频率范围 10～55Hz，简谐振 动均匀变化，扫频周期 1 分钟，三个 方向各持续 2 小时，总计 6 小时。 150℃、1 小时专门预处理后放置 24 小时； 将电容器固定在夹具上， 电容器按照 1～4 的顺序共循环 10 次， 步骤 温度(℃) 时间 1 θA 30 min 2 25 2～5 min 3 θB 30 min 4 25 2～5 min X6S、X6T: θA =-55℃，θB =105℃； X7T、X7S：θA =-55℃，θB =125℃； 然后在室温放置 24±2 小时后进行外 观检查与电性能测试。 外观: 无可见损伤。 容量变化: X6S、X6T、X7T、X7S: ∆C/C≤±30%； 损耗角正切 (tgδ): tgδ≤2×表 5 初始指标 8 稳态湿热 绝缘电阻 (Ri): Ri≥1000MΩ 或 Ri×C≥50s (UR≥25V)，取较 小者； Ri≥1000MΩ 或 Ri×C≥10s (UR≤16V)，取较 小者 外观: 无可见损伤。 容量变化: X6S、X6T、X7T、X7S: ∆C/C≤±30%； 损耗角正切(tgδ): tgδ≤2×表 5 初始指标 9 潮湿负荷 绝缘电阻 (Ri): X6S、X6T、X7T、X7S： Ri≥500MΩ 或 Ri×C≥25s，取较小者。 150℃、1 小时专门预处理后放置 24 小时； 测试温度: 60℃±2℃； 相对湿度: RH 90～95%； 测试时间:500 小时； 然后在室温放置 24±2 小时后进行外 观检查与电性能测试。 产品按 60±2℃、额定电压 1 小时进 行预处理，然后在室温放置 24±2 小 时后进行外观检查与电性能测试。 测试温度：60±2℃； 相对湿度：RH 90～95%； 测试电压：1.0×UR； 测试时间：500 小时； 充、放电电流不超过 50mA；然后在 室温放置 24±2 小时后进行外观检查 与电性能测试。 广东微容电子科技有限公司 GUANGDONG VIIYONG ELECTRONIC TECHNOLOGY CO., LTD. 外观: 无可见损伤 容量变化: X6S、X6T、X7T、X7S: ∆C/C≤±30%； 损耗角正切(tgδ): tgδ≤2×表 5 初始指标 耐久性 10 绝缘电阻 (Ri): X6S、X6T、X7T、X7S: Ri≥1000MΩ 或 Ri×C≥50s (UR≥25V)，取较 小者； Ri≥1000MΩ 或 Ri×C≥10s (UR≤16V)，取较 小者。 尺寸 规格 0201 X6S X7S 测试电压 Vrms 16V — — 100nF — 0.2±0.01 10V 220nF — 100nF/220nF — 0.2±0.01 470nF — — — 0.3±0.01 220nF — 100nF~470nF — 0.2±0.01 470nF — 470nF — 0.2±0.01 1.0μF — 100nF — 0.2±0.01 2.5 V 1.0μF — 1.0μF — 0.2±0.01 16V — — 1.0μF 1.0μF 0.1±0.01 10V — — 1.0μF 1.0μF 0.1±0.01 1.0μF — — — 0.2±0.01 2.2μF — — 1.0~2.2μF 0.1±0.01 4.7μF — — 1.0μF 0.1±0.01 2.2μF — — — 0.2±0.01 2.5V 10μF — — — 0.2±0.01 35V — — — 2.2μF 0.1±0.01 25V — — — 2.2μF 0.1±0.01 16V — — — 2.2μF 0.1±0.01 10μF — — — 0.2±0.01 — — — 4.7μF 0.1±0.01 4.7μF — — — 0.2±0.01 — — 10μF 4.7μF，10μF 0.1±0.01 4.0V 22μF — — 10μF 0.1±0.01 2.5V — — — 10μF 0.1±0.01 22μF — — — 0.2±0.01 — — — 22μF 0.1±0.01 47μF — — — 0.2±0.01 6.3V 6.3V 4.0V 0603 10V 6.3V 0805 附表 6-1 特殊规格产品温度特性测试电压 标称电容量 X6T X7T 额定电 压 UR 4.0V 0402 测试温度： 105℃(X6S 、 X6T)或 125℃(X7T 、 X7S) 测试时间：1000 小时 测试电压：1.0×UR 然后在室温放置24±2小时后进行外 观检查与电性能测试。(C ≥0.1μF从试 验箱取出后进行150℃ 1小时热处理 后放置24±4测试电性能) 6.3V 4.0V 广东微容电子科技有限公司 GUANGDONG VIIYONG ELECTRONIC TECHNOLOGY CO., LTD. 4. 包装、运输、贮存： 4.1 包装： 4.1.1 包装类型： 带式包装（标准载带圆盘包装），单盘最小包装数见表 4。 4.1.2 载带尺寸： 4.0±0.1 1.5±0.1 2.0±0.05 1.10（Max） 1.75±0.05 A F W B 上盖带 P 图 2 载带 表 7 载带尺寸 产品尺寸代码 标 记 0201 0402 0603 0805 1206 1210 尺寸（单位: mm） F A （方孔宽度） 0.37±0.03 0.70±0.10 1.00±0.20 1.60±0.20 2.00±0.20 3.00±0.20 B （方孔长度） 0.67±0.03 1.20±0.10 1.80±0.20 2.40±0.20 3.60±0.20 3.60±0.20 F （定位孔和方孔的中心距离） 3.50±0.05 3.50±0.05 3.50±0.05 3.50±0.05 3.50±0.05 3.50±0.05 P （方孔间距） 2.00±0.10 2.00±0.10 4.00±0.10 4.00±0.10 4.00±0.10 4.00±0.10 W （载带宽度） 8.00±0.20 8.00±0.20 8.00±0.20 8.00±0.20 8.00±0.20 8.00±0.20 广东微容电子科技有限公司 GUANGDONG VIIYONG ELECTRONIC TECHNOLOGY CO., LTD. 4.1.3 圆盘尺寸： 图 3 圆盘 表 8 圆盘尺寸 圆盘尺寸 A/mm B/mm C/mm E/mm H/mm 7″ Φ178±2.0 Φ60±2.0 Φ13±1.0 4±1.0 9.5±1.0 13″ Φ330±2.0 Φ100±2.0 Φ13±1.0 3±1.0 10±1.0 4.1.4 载带规格: Trailer Workers Empty Feeding direction 4.1.5 载带性能: 4.1.5.1 载带和上盖带的强度： a. 载带 载带在伸直状态下应该能经受 1.02kg 的压力。 b. 上盖带 上盖带应该能经受 1.02kg 的压力。 Unseal 广东微容电子科技有限公司 GUANGDONG VIIYONG ELECTRONIC TECHNOLOGY CO., LTD. 4.1.5.2 上盖带剥离强度： 除非有特殊规定，上盖带以 300mm/min 的速度，0~15°的角度（如下图）剥离载带时，剥离强度应 该在 10.2~71.4 gf 之间。 上盖带拉开方向 上盖带 载带 拉开方向 下盖带 4.2 运输： 包装的产品适应现代交通工具运输，但产品在运输过程中要防止雨淋和酸碱腐蚀，不得重力抛掷和猛 力挤压。 4.3 贮存： 贮存周期：X6S、X6T 及 X7T、X7S 材料类产品贮存周期为 12 个月，超过 12 个月需重新提交检验。 贮存条件：温度：小于 35℃，相对湿度：小于 RH70％。
