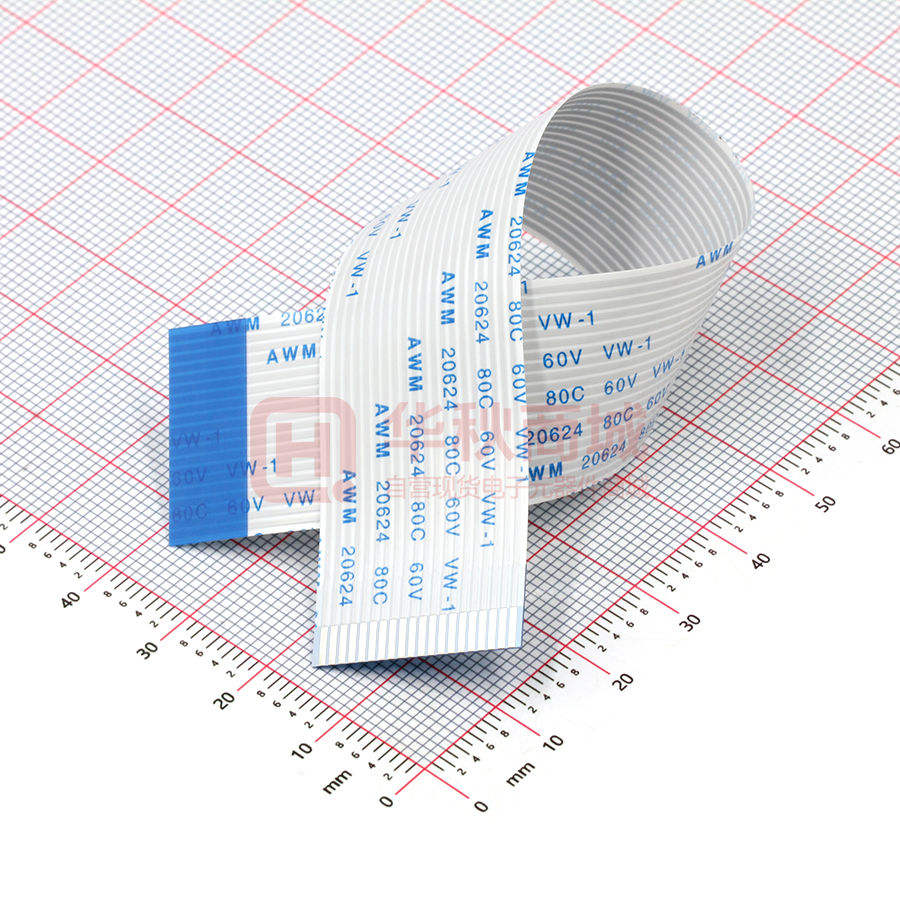

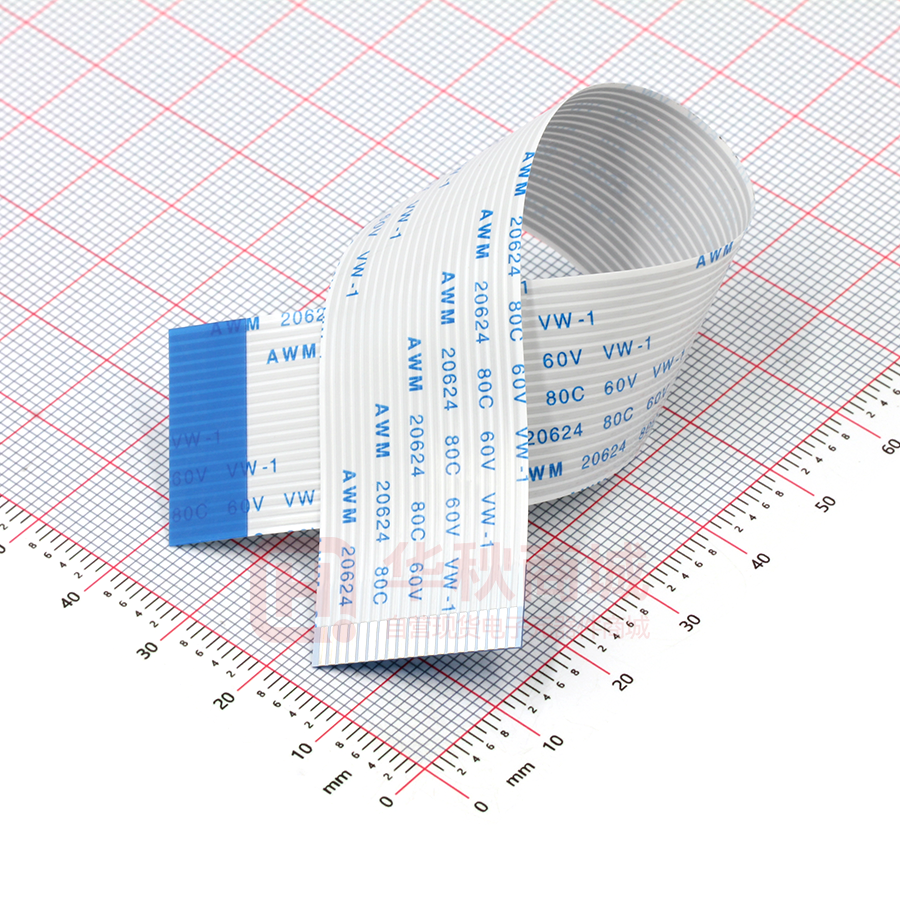

20P 间距1.0mm 长15CM 反向

规格书 供应商名称 深圳市鑫美特电子有限公司 物料类别 线材类 物料编码 物料名称 FFC 连接线 物料规格 1.0 间距 接触面异面系列 编制日期 2021.11.18 供应商签章 编制 审核 盖章 批准 此后每页单独盖章，整份骑缝章 陈历祥 签章 研发工程师 研发工程师主管 深圳市鑫美特电子有限公司 Shenzhen xinmeite electronics Co.,LTD 目录 CONTENT 1、封面（cover） 1 2、目录（Content） 2 3、工程图纸（Engineering drawings.） 3 4、包装图（Packing drawing） 4 5、适用范围（Scope of application） 5 6、使用方法（Usage method） 6 7、保管条件（Storage conditions） 7 8、产品性能（Product performance） 9、测试方法（Test method） 8-10 11-15 1000 外贴 深圳市鑫美特电子有限公司 Shenzhen xinmeite electronics Co.,LTD 1、产品适用范围 Scope of product application ◎FFC 适用(Pitch0.5mm、0.8mm、1.0mm、1.25mm、1.27mm、2.54mm ) This specification covers the 0.5mm、0.8mm、1.0mm、1.25mm、1.27mm、 2.54mm pitch FFC series 2、额定值 Ratings 项目 规格 Item Standard 额定电压、电流及温度 Rating voltage,current and temperature 工作温度范围 Operating temperature range 工作湿度范围 Operating humidity range 阻燃等级 Flame retardant grade Revision A/0 Date 2021.11.18 60V 1.0A 80℃ -30℃～+80℃ 10％～65％ VW-1 Modify Producer FFC 产品使用方法 1、使用范围 由于 FFC 具有体积小精密度高，柔韧性好，可弯曲使用及更易焊接 等特点，现广泛用于：扫描仪、笔记本、计算机、DVD、VCD、液晶电 视、显示器、传真机、打印机、数码相机、电话、录像机、摄像机、影碟 机等。 2 使用方法： 插拔时，手指捏住保强板端，垂直水平插拔 OK OK OK NG NG NG 深圳市鑫美特电子有限公司 Shenzhen xinmeite electronics Co.,LTD 3、保管条件 Sorage condition（reference item） 项目 规格内容 Item Standard 储存温度 Storage temperature 20±8℃ 储存湿度 65%以下 Storage humidity Less than 60% 储存期限 Storage life 6 个月 (1)产品储存区域应保持清洁干燥，以免产品被污染或受潮变质。 To avoid product contamination or moisture deterioration ,Product storage area should be kept clean and dry, (2) 产品的摆放应整齐，排列井然有序，叠放時要做到〝上小下大、上轻下重〞。 Products should be placed neatly in an orderly. The bigger and heavier the product is , the lower you put . (3) 产品不可直接堆放在地板上，用卡板堆放。 Products should not directly stacked on the floor, please put them by card-board. 4、性能 Performance 试验条件 Test Conditions 1) 标准状态 Standard conditions 试验及测量如果没有特别的规定，就按周围温度 5～35℃，相对温度为 85%以下，普通气压 86～ 106kPa 来实施。但是，如果按此标准测量出的值有疑义时，以判定状态为准。 The test and measurement shall be conducted at the ambient temperature of5～ 35℃.relative Humidity of85%or less,and normal atmospheric pressure of86～106kPa unless otherwise Specified.If the judgment made on the basis of the values measured standard conditions is doubtful the test and measurement should be made under the judgment conditions. 深圳市鑫美特电子有限公司 Shenzhen xinmeite electronics Co.,LTD 2) 判定状态 Judgment conditions 判定状态是指:有规定环境条件下测量。周围温度 20±2℃，相对温度为 60-70%以下，普通 气压 86～ 106kPa 的环境状态下测量。 Judgment conditions,environmental conditions under which the measurement is conducted.Are the conditions of ambient temperature of 20±2℃ relative humidity of 60-70%normal atmospheric pressure of86-106kPa. 4-1.电气性能 Electrical performance NO. 4.1.1 4.1.2 试验项目 Items 绝缘电阻 Insulation Resistance 耐电压 Dielectric Strength 试验条件 Test Condition 规格 Requirement DC500V 1Minutes 100MΩ-m 以 上 AC500V 1Minutes,相邻两导体在空气中 无击穿现象 Nobreakdown 4-2.机械性能 Mechanical Performance NO. 4.2.1 4.2.2 试验项目 Items 耐 180°曲折性 the resistance of 180° folding 耐曲绕性 Resistance of bending 试验条件 Test Condition 来回曲折各一次（1Cycle)， 30Cycle 以上； fold back and forth as one time(1Cycle),more than 30 Cycles ; 导体厚度小于 0.1mm,折曲弧度 R15+/-5mm， 滑行距离 50mm,以 500 次/min 速度做曲绕 测试 10 万次。 The thickness of the conductor is less than 0.1mm, The bending radian is R15 +/- 5mm,The sliding distance is 50mm, with the speed of 500 times one minute to do the test one hundred thousand times. 规格 Requirement 外观 Appearance 无损坏 No damage 电性 electrical 满足电气性能 要求 Meet the electrical performance Requirements 外观 Appearance 无损坏 No damage 电性 electrical 满足电气性能 要求 Meet the electrical performance requirements 深圳市鑫美特电子有限公司 Shenzhen xinmeite electronics Co.,LTD NO. 试验项目 Items 试验条件 Test Condition R0.5mm，荷重 600+/-5g，以 60 次/min 速度，行程 100mm 长做水平磨擦测试 耐磨性 4.2.3 wearable resistance 规格 Requirement 外观 Appearance 无损坏 No damage 电性 electrical 满足电气性能 要求 Meet the electrical performance requirements 10000 次。R0.5mm,The load is 600 +/5g, the trip length is 100mm, in the speed of 60 times one minute, To do the horizontal friction tests for 10,000 times. 参考《FFC 剥离 胶膜对导体 Film to conductor 4.2.4 剥离强度 Peel strength 拉力器以 25+/-3mm/min 速度进行剥离 测试。 Refer to FFC peel strength standard Rally with 25 + / -3mm/min speed, to do the peel test 强 度标准》 参考《FFC 剥离 胶膜对补强 强 度标准》 板 Refer to Film to FFC peel board strength standard 重复插拔性 4.2.5 Repeate dinsertion/with drawal 以 10 次/min 的速度,与相适合的 FPC 插 外观 Appearance 无损坏 No damage 电性 electrical 满足电气性能 要求 Meet the electrical performance requirements 拔 30 次。 10 times / min speed, Insert and withdraw FPC 30 cycles 4-3. 环境性能 Environment Performance NO. 4.3.1 试验项目 Items 试验条件 Test Condition 耐热性 Heat resistance 80±2℃的空气中；放置 96 小时；再 回到室温中放置 0.5-2 小时。 in the air 80±2 ℃ for 96 hours, and then return to the room temperature for 1-2 hours 规格 Requirement 外观 无损坏 Appearance No damage 满足电气性能 要求 Meet the 电性 electrical electrical performance requirements 深圳市鑫美特电子有限公司 Shenzhen xinmeite electronics Co.,LTD NO. 试验项目 Items 4.3.2 耐湿性 Moisture resistance 试验条件 规格 Test Condition Requirement 外观 无损坏 40±2℃、相对湿度 90-95%的空气中； No damage 放 置 96 小时；再回到室温中 0.5-2 Appearance 满足电气性能 小时内 测定。 要求 Meet the in the Temperature 40 ± 2 ℃ and 电性 electrical 90-95% relative humidity for 96 electrical performance hours, and then return to the room requirements temperature for 0.5-2 hours 外观 Appearance 4.3.3 4.3.4 4.3.5 耐寒性 Cold resistance -40±2℃的空气中；放置 96 小时；再 回 到室温中放置 0.5-2 小时。 in the air with -40 ± 2 ℃ for 96 电性 hours, and then return to room electrical temperature for 0.5-2 hours 无损坏 No damage 满足电气性能 要求 Meet the electrical performance requirements 外观 Appearance 无损坏 No damage 电性 electrical 满足电气性能 要求 Meet the electrical performance requirements 温度循环性 Temperature cycling -40±2℃ 2H-> 80±2℃ 2H -> 25± 2℃ 2H 循环 5 次 5cycles of :-40±2℃ 2H-> 80±2℃ 2H -> 25±2℃ 2H 盐雾性 Salt Spray 外观 35±2℃、5±1%的盐水喷雾(Au 24H Sn 12H)；试验后常温水洗，再室温干燥。 Appearance Use the saline in 35 ± 2 ℃,5±1% to spray the prodcuts(Au 24H Sn 12H),and then use water at room temperature to wash it ;at the end , 电性 to dry it also at room temperature electrical for 96 hours; to return to room temperature for 1-2 hours in the place 无损坏 No damage 满足电气性能 要求 Meet the electrical performance requirements 深圳市鑫美特电子有限公司 Shenzhen xinmeite electronics Co.,LTD ◎ 测试方法说明 Test Method Description ◆ 耐 180° 曲折测试（图 1 所示） （1）直尺、微电阻计。 （2）将 FFC 线身部份对折 180°并将折痕处抹平，用直尺压住 FFC 线折痕处任意一边线身来 回作 180°折曲。 （3）曲折试验后 FFC 线导体不可有折断、胶膜不可有剥离不良；导体阻抗符合下表要求。 ◆ The resistance test of 180° bending(as shown in picture 1) (1) ruler, micro-ohmmeter. (2) First, fold the FFC in 180 °, and then smooth the creases. At the end, use the ruler to press the FFC at one side ,and fold the FFC back and forth in 180° at the other side. (3) After the bending test, the FFC cable conductor should not break , the film should not Peel off; the conductor impedance should meet the following requirements. T 导体规格 (mm) 0.035 0.035 0.05 0.05 0.05 0.05 0.05 0.1 0.1 0.1 0.1 0.1 × × × × × × × × × × × × × × 0.3 0.3 0.65 0.7 0.3 0.5 0.65 0.7 0.8 0.3 0.5 0.65 0.8 1.27 Ω/m ≦2.5 ≦2.0 ≦1.0 ≦0.91 ≦1.4 ≦0.9 ≦0.7 ≦0.58 ≦0.6 ≦0.7 ≦0.42 ≦0.35 ≦0.28 ≦0.18 Ω/m ≦2.1 ≦1.66 ≦0.85 ≦0.78 ≦1.2 ≦0.75 ≦0.6 ≦0.52 ≦0.5 ≦0.6 ≦0.35 ≦0.3 ≦0.25 ≦0.15 裸铜导体 电阻 0.035 W 镀锡导体 电阻 0.028 ◆ 耐磨测试（图 2 所示） （1）检测设备为耐磨擦测试机，绝缘耐压测试机。 （2）试片规格为 150mm 长度。 （3）测试原理见图 1 所示。 （4）摩擦槌及摩擦棒荷重 600±50g，摩擦棒 R0.5mm 接触被测试片，以 60 次/min 的速度水平 摩擦试片。 （5）试片经 100000 次后不可有外观磨损(露铜或印刷脱落)，不可有耐压、绝缘、开路不良。 ◆ Wearable Test(as shown in picture 2) （1）The test equipment is abrasion testing machine and dielectrie strength testing machine. （2）The size of the test piece in 150mm length. （3）The test principle is as shown in picture 1. （4）The height of the friction harmer and the friction stick is 600±50g,The friction stick touch the test piece in the horizontal direction with R0.5mm,60 times per minute. 深圳市鑫美特电子有限公司 Shenzhen xinmeite electronics Co.,LTD （5）After 100,000times,the test piece can not have the appearance of wear,peeling paint or exposed situations such as copper of printed ;in should not be open circuit,short circuit and other undesirable electrical characteristics. ◆ 耐曲绕测试 (图 3 所示) （1）检验设备为耐曲绕测试仪，耐压绝缘测试仪。 （2）试片规格为 360mm 长。 （3）将待测 FFC 线试片固定于测试机上下模座中间，折弯弧度为 R15±5mm。 （4）下模座以马达连带驱动平移 50mm，移动速度为每分钟 500 次往复。 （5）曲绕 1000000 次后取下试片观察其外观及检测电气性能。 （6）试片外观不可磨损、剥离不良，导体不可有断线，不可有绝缘及耐压不良。 ◆ test resistance of bending（as shown in picture 3）. (1) Testing equipment is bending tester and voltage insulation tester. (2) The long of the test pieces are 360mm. (3) The test pieces need to be fixed in the middle of the upper and lower mold,bending radian is R15±5mm. (4) The lower mold do parallel movement 50mm droved by the motor,the moving speed keep in 500 times per minute back and forth. (5) After bending for one million times,check the test pieces' appearance and test electrical performance. (6) The appearance of the test pieces can not be damaged, stripped bad, the conductor should not be broken anf can not have bad insulation and pressure. Picture 1 深圳市鑫美特电子有限公司 Shenzhen xinmeite electronics Co.,LTD Picture 2 Picture 3 深圳市鑫美特电子有限公司 深圳市鑫美特电子有限公司 Shenzhen xinmeite electronics Co.,LTD Picture 4 FFC 剥离强度标准 FFC Peel strength standard 【导体与绝缘层剥离强度】 【补强板与绝缘层剥离强度】 The conductor and the insulating layer’s peel strength The reinforce and the insulating layer’s peel strength 根据补强板的宽度计算其剥离强度，剥离强度 F 的计算方式 导体宽度 0.3mm 0.5mm 0.65mm 0.7mm 0.8mm 绝缘层 43μm 绝缘层 60μm 0.18N Min 0.18N Min (18gf Min) (18gf Min) 0.25N Min 0.30N Min (25gf Min) (30gf Min) 0.30N Min 0.40N Min (30gf Min) (40gf Min) 0.35N Min 0.50N Min (35gf Min) (50gf Min) 0.50N Min 0.60N Min (50gf Min) (60gf Min) 如下: According to the width of renforcing palte,the peei strength F is calculaed as follows: F=f*W*N*0.1 Min f—表示单位宽度剥离强度，w—表示补强板宽度，N—表示 pin 数，0.1 —为固定系数） f—means a unit width’s peel strength,w —means reinforcing palte width,N — means pinNumber,0.1—means fixed coefficient) f =1000gf/inch（25.4mm）=39.37g/mm 例如：1.0pitch 20pin 产品计算其补强板剥离强度： For excample:the way how to calulate the peel stength of 1.0pich 20pin produt F=39.37*[1.0*（20+1）]*20*0.1=1654g=16.54N 深圳市鑫美特电子有限公司 Shenzhen xinmeite electronics Co.,LTD Open the line need one piece product per line to do the peel strength test ,The peel strength test should be done for every products on the left middle,and right pins,and in accordance with the test results,we should record the Datas truthfully. 注: 1 信赖性试验因测试时间的不同无法测试到每一款产品，以类似品试验结果为参考； Remark: 1、 Depending on the test time, the reliability test cannot be tested to each product, and the results of similar tests are referenced. 2、相同间距、相同材质的产品统称为类似品，类似品不受产品长度、宽度影响。 2 、 Products with the same spacing and the same materials are collectively referred to as similar products, and similar products are not affected by product length or width.
