SOT-23 Plastic-Encapsulate Transistors
TRANSISTOR (NPN)
FEATURES
z High breakdown voltage
z Low collector-emitter saturation voltage
z Complementary to MMBTA92 (PNP)
SOT-23
1. BASE
2. EMITTER
3. COLLECTOR

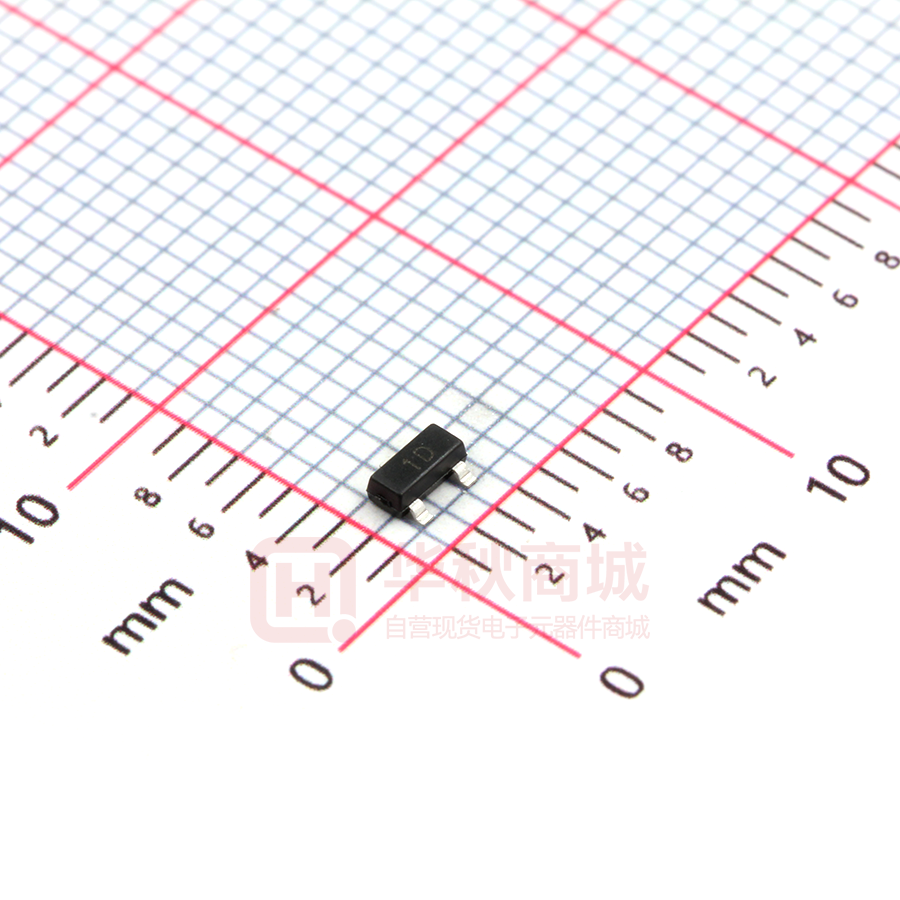

Marking: 1D
MAXIMUM RATINGS (Ta=25℃ unless otherwise noted)
Symbol
Parameter
Value
Unit
VCBO
Collector-Base Voltage
300
V
VCEO
Collector-Emitter Voltage
300
V
VEBO
Emitter-Base Voltage
5
V
IC
Collector Current -Continuous
0.3
A
ICM
Collector Current-Peak
0.5
A
PC
Collector Power dissipation
0.35
W
RӨJA
Thermal Resistance, junction to Ambient
357
℃/W
TJ
Junction Temperature
150
℃
Tstg
Storage Temperature
-55~+150
℃
ELECTRICAL CHARACTERISTICS (Ta=25℃ unless otherwise specified)
Parameter
Symbol
Test conditions
Min
Max
Unit
Collector-base breakdown voltage
V(BR)CBO
IC= 100μA,IE=0
300
V
Collector-emitter breakdown voltage
V(BR)CEO
IC= 1mA, IB=0
300
V
Emitter-base breakdown voltage
V(BR)EBO
IE= 100μA, IC=0
5
V
Collector cut-off current
ICBO
VCB=200V, IE=0
0.25
μA
Emitter cut-off current
IEBO
VEB= 5V, IC=0
0.1
μA
hFE(1)
VCE= 10V, IC= 1mA
60
hFE(2)
VCE= 10V, IC=10mA
100
hFE(3)
VCE=10V, IC=30mA
60
Collector-emitter saturation voltage
VCE(sat)
IC=20mA, IB= 2mA
0.2
V
Base-emitter saturation voltage
VBE(sat)
IC= 20mA, IB=2mA
0.9
V
DC current gain
Transition frequency
fT
VCE= 20V, IC= 10mA,
f=30MHz
50
1 of 3
Copyright © All right reserved: Heyuan China Base Electronics Technology Co., Ltd.
200
MHz
Typical Characteristics
IC
18
VCE
——
——
IC
COMMON
EMITTER
Ta=25℃
hFE
80uA
70uA
DC CURRENT GAIN
(mA)
12
COLLECTOR CURRENT
14
IC
16
hFE
1000
90uA
60uA
50uA
10
40uA
8
30uA
6
Ta=100℃
Ta=25℃
100
20uA
4
IB=10uA
COMMON EMITTER
VCE=10V
2
10
0.1
0
0
2
4
6
8
10
12
14
16
COLLECTOR-EMITTER VOLTAGE
COLLECTOR-EMITTER SATURATION
VOLTAGE VCEsat (mV)
——
20
22
IC
10
VBEsat ——
900
Ta=100 ℃
100
1
COLLECTOR CURRENT
BASE-EMITTER SATURATION
VOLTAGE VBEsat (mV)
VCEsat
500
18
VCE (V)
Ta=25℃
100
IC
(mA)
IC
Ta=25℃
600
Ta=100 ℃
β=10
β=10
10
0.1
1
10
COLLECTOR CURREMT
IC
100
——
IC
300
0.1
100
fT
VBE
IC
——
100
(mA)
IC
(MHz)
300
fT
1
300
600
900
COMMON EMITTER
VCE=20V
Ta=25℃
10
0.1
0.1
0
100
TRANSITION FREQUENCY
T =2
5℃
a
T =1
00℃
a
10
COMMON EMITTER
VCE=10V
1200
1
100
Cob/Cib
——
VCB/VEB
COLLECTOR POWER DISSIPATION
PC (mW)
Ta=25 ℃
(pF)
C
10
Cob
1
0.1
1
REVERSE VOLTAGE
10
V
PC
400
f=1MHz
IE=0/IC=0
Cib
10
COLLECTOR CURRENT
BASE-EMMITER VOLTAGE VBE (mV)
CAPACITANCE
10
COLLECTOR CURREMT
(mA)
(mA)
IC
COLLECTOR CURRENT
1
——
IC
100
(mA)
Ta
300
200
100
0
20
0
(V)
25
50
75
AMBIENT TEMPERATURE
100
Ta
125
(℃ )
2 of 3
Copyright © All right reserved: Heyuan China Base Electronics Technology Co., Ltd.
150
PACKAGE OUTLINE
Plastic surface mounted package; 3 leads
SOT-23
3 of 3
Copyright © All right reserved:
Heyuan China Base Electronics Technology Co., Ltd.
