Plastic-Encapsulate Transistors
TRANSISTOR (NPN)

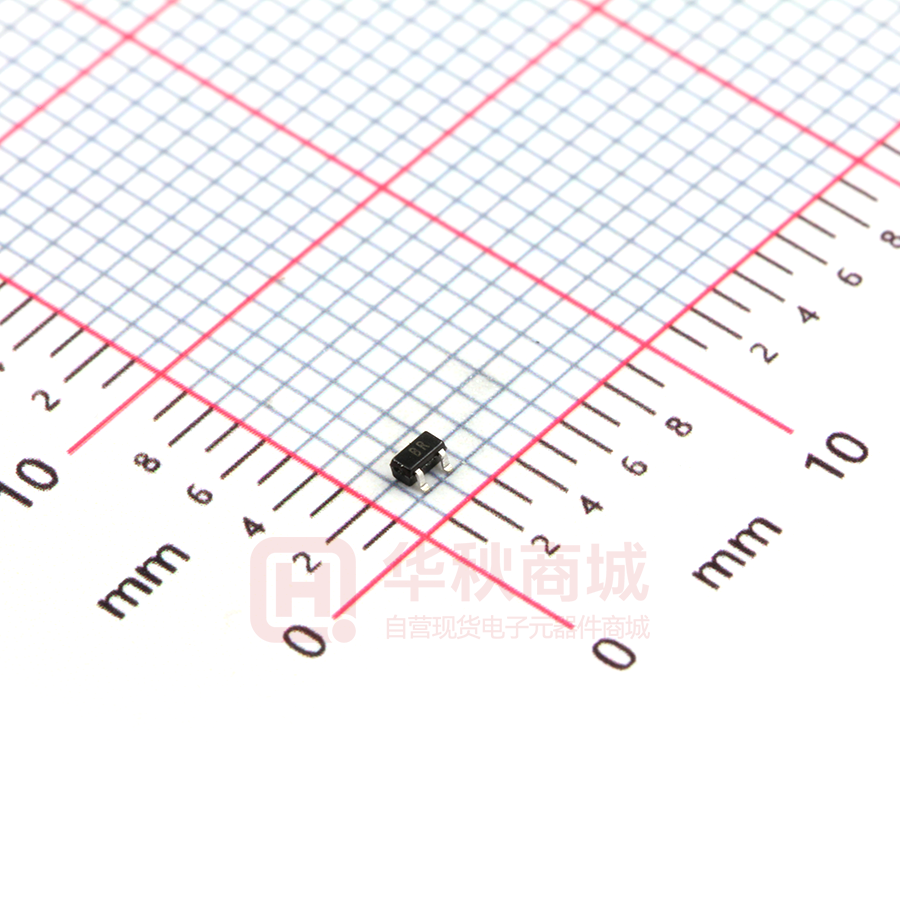

SOT-523
FEATURES
Low Cob:Cob=2.0pF(Typ)
z
z
Complement to 2SA1774
1. BASE
2. EMITTER
3. COLLECTOR
MAXIMUM RATINGS (Ta=25℃ unless otherwise noted)
Symbol
Parameter
Value
Unit
VCBO
Collector-Base Voltage
60
V
VCEO
Collector-Emitter Voltage
50
V
VEBO
Emitter-Base Voltage
7
V
IC
Collector Current -Continuous
150
mA
PC
Collector Power Dissipation
150
mW
TJ
Junction Temperature
150
℃
Tstg
Storage Temperature
-55-150
℃
ELECTRICAL CHARACTERISTICS (Ta=25℃ unless otherwise specified)
Parameter
Symbol
Test conditions
Min
Typ
Max
Unit
Collector-base breakdown voltage
V(BR)CBO
IC=50uA, IE=0
60
V
Collector-emitter breakdown voltage
V(BR)CEO
IC=1mA, IB=0
50
V
Emitter-base breakdown voltage
V(BR)EBO
IE=50uA, IC=0
7
V
Collector cut-off current
ICBO
VCB=60V, IE=0
0.1
μA
Emitter cut-off current
IEBO
VEB=7V, IC=0
0.1
μA
DC current gain
hFE
VCE=6V, IC=1mA
Collector-emitter saturation voltage
Transition frequency
Collector output capacitance
VCE(sat)
fT
Cob
120
560
IC=50mA, IB=5mA
0.4
VCE=12V, IC=2mA, f=100MHz
180
MHz
VCB=12V, IE=0, f=1MHz
3.5
CLASSIFICATION OF hFE
Rank
Range
Marking
Q
R
S
120-270
180-390
270-560
BQ
BR
BS
1 of 3
Copyright © All right reserved: Heyuan China Base Electronics Technology Co., Ltd.
V
pF
Typical Characteristics
IC
——
2SC4617
hFE
VCE
——
IC
1000
200
COMMON EMITTER
Ta=25 ℃
COMMON EMITTER
VCE=6V
1/0.9/0.8mA
Ta=100 ℃
160
(mA)
0.7mA
300
COLLECTOR CURRENT
DC CURRENT GAIN
IC
0.5mA
120
Ta=25 ℃
hFE
0.6mA
0.4mA
0.3mA
80
0.2mA
100
30
40
IB=0.1mA
10
0.1
0
0
4
8
12
16
COLLECTOR-EMITTER VOLTAGE
VCEsat
——
20
VCE
24
3
1
0.3
(V)
10
COLLECTOR CURREMT
Ic
IC
1000
——
IC
100
30
200
(mA)
VBE
100
VCE=6V
COMMON EMITTER
IC/IB=10
(mA)
300
IC
10
COLLCETOR CURRENT
COLLECTOR-EMITTER SATURATION
VOLTAGE VCEsat (mV)
30
100
Ta=100 ℃
30
Ta=25 ℃
Ta=100 ℃
3
Ta=25 ℃
1
0.3
10
0.1
0.3
1
10
3
COLLECTOR CURRENT
Cob/Cib
——
100
30
Ic
0.1
0.0
200
0.2
(mA)
0.4
0.6
BASE-EMMITER VOLTAGE
VCB/VEB
Pc
100
——
0.8
VBE
1.0
(V)
Ta
200
f=1MHz
IE=0 / IC=0
o
COLLECTOR POWER DISSIPATION
Pc (mW)
Ta=25 C
CAPACITANCE
C
(pF)
30
Cib
10
Cob
3
1
0.1
150
100
50
0
0.3
1
3
REVERSE VOLTAGE
10
V
30
0
100
(V)
25
50
75
AMBIENT TEMPERATURE
100
Ta
2 of 3
Copyright © All right reserved: Heyuan China Base Electronics Technology Co., Ltd.
125
(℃ )
150
PACKAGE OUTLINE
Plastic surface mounted package; 3 leads
SOT-523
3 of 3
