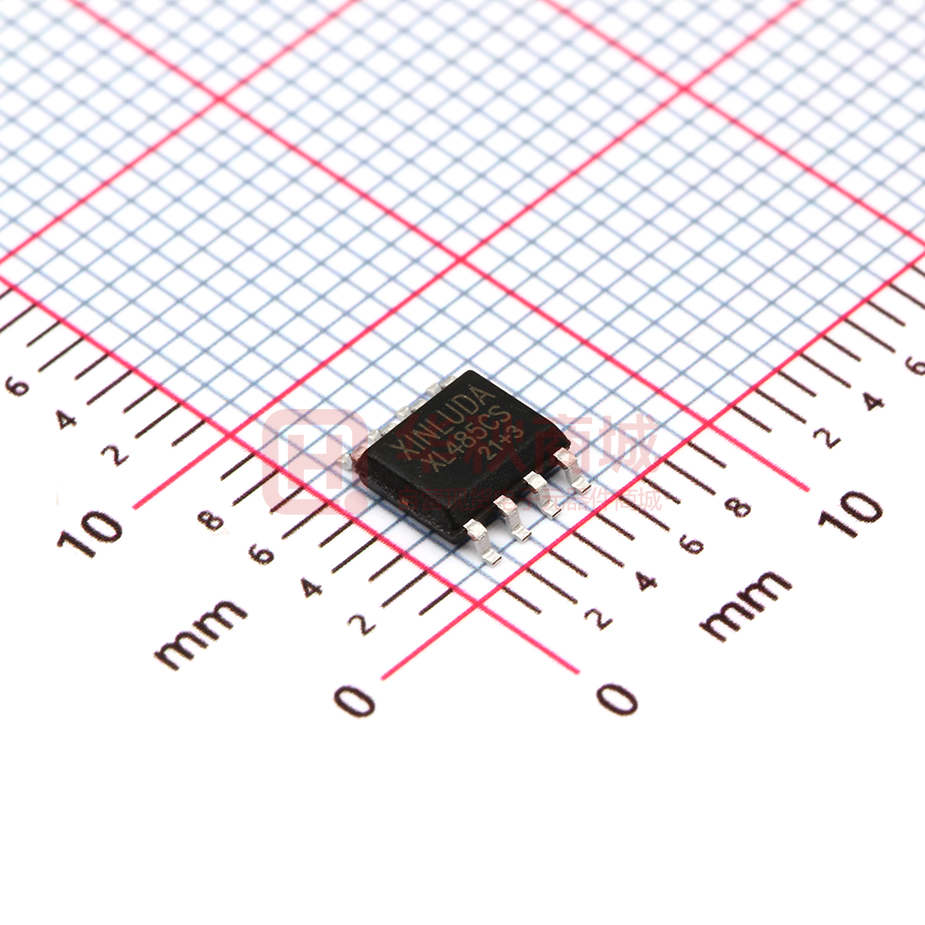

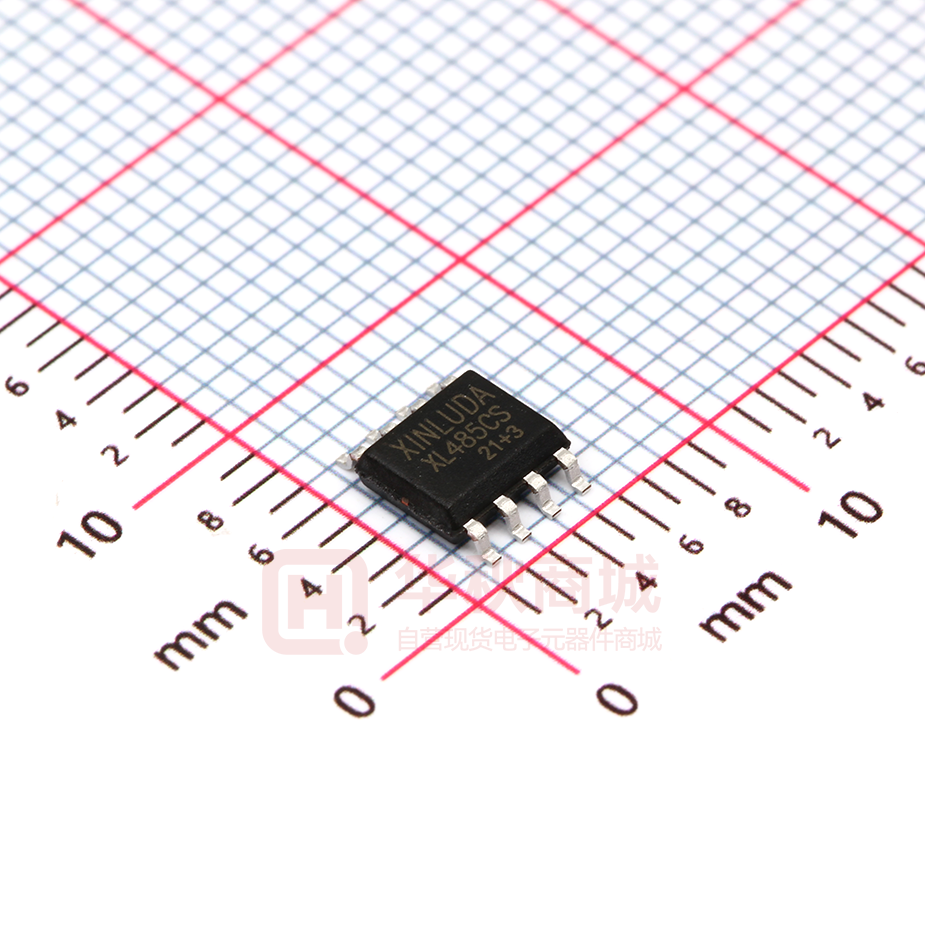

XL485CS

XL485-SS MSOP8 XL485CS SOP8 XD485 DIP8 RS-485/RS422 概述： XD/XL485 是一款+5V、半双工、±15KV ESD 保护的高速 RS485/RS-422 收发器电路。电路 内部包含一路驱动器和一路接收器。可以实现 10Mbps 的传输速率。 ____ XD/XL485 为半双工型，具有驱动使能（DE）和接收使能（RE）管脚，当处于关闭状态时， 驱动和接收输出为高阻状态。 XD/XL485 具有失效保护电路，当接收器输入开路或者短路时，确保接收器输出正确。 XD/XL485 接收器输入阻抗为 1/8 单位负载，允许多达 256 个收发器挂接在总线上。 特点： ● 静电保护（ESD） ： A/B ±15KV--人体模式（HBM） ● 总线允许挂接多达 256 个收发器 ● 最大数据速度 10 Mbps ● 三态输出 应用领域: ● 工业控制 ● 工业电机驱动 ● 自动 HVAC 系统 ● RS485/RS422 接口 引脚图： XD/XL485 1 XL485-SS MSOP8 XL485CS SOP8 XD485 DIP8 RS-485/RS422 引脚功能描述： 引脚 名称 1 RO 2 ____ RE 功能描述 接收输出端 接收使能端：低电平有效，为高时，接收输出为高阻。 发送使能端：高电平有效，DE 为低时，发送输出为高阻。 DE 为 3 DE 高电平时芯片工作在发送状态，DE 为低电平且为低电平时芯片工 作在接收状态。 4 DI 5 GND 6 A 接收输入端/发送输出端 7 B 接收输入端/发送输出端 8 Vcc 发送数据输入端 地 电源 逻辑关系 ： 1. XD/XL485 芯片驱动器真值表 输入 使能 输出 DI DE A B H H H L L H L H X L Z Z 2. XD/XL485 芯片接收器真值表 输入 输出 RE ____ DE AXB RO L X >-50mV H L X
