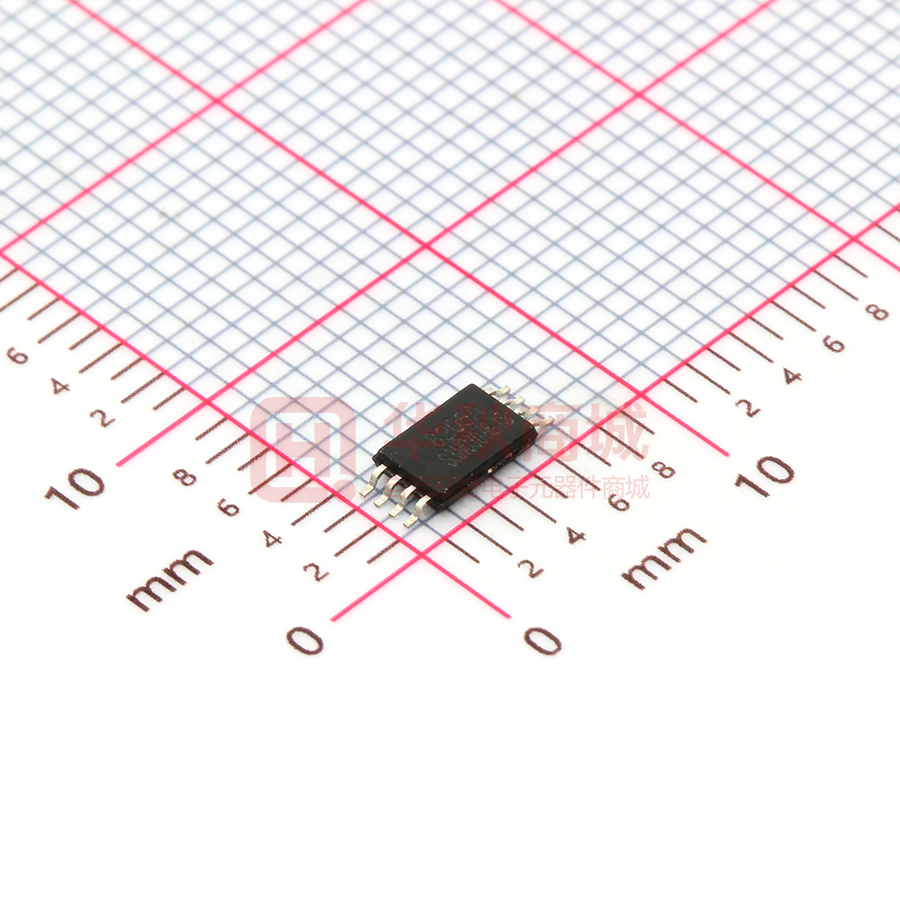

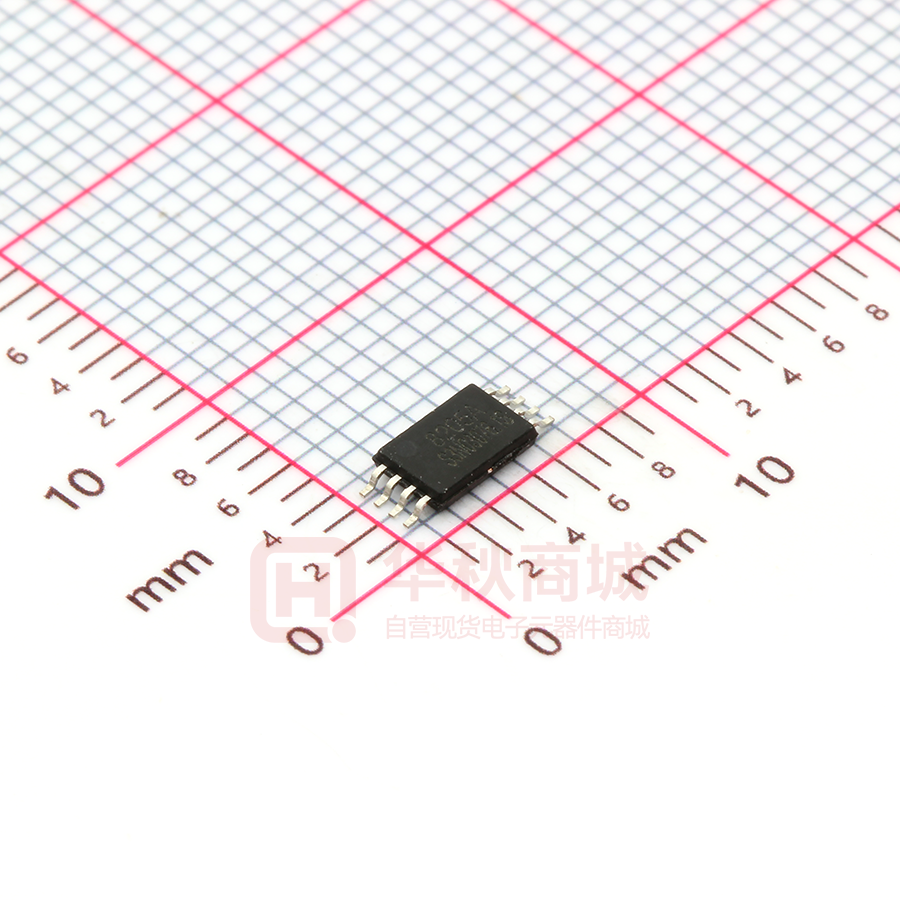

SC8205A

此文档权利由FM富满享有,您也可访问FM富满官方网站获取；立创商城 WWW.SZLCSC.COM,中国领先的现货元器件交易平台。 深圳市富满电子集团股份有限公司 5 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. 6 SC8205 (文件编号：S&CIC0706) 20V N 沟道增强型 MOS 场效应管 20V N-Channel Enhancement-Mode MOSFET RDS(ON), Vgs@1.8V, Ids@2.0A = 75mΩ RDS(ON), Vgs@2.5V, Ids@3.5A = 38mΩ RDS(ON), Vgs@4.0V, Ids@4.5A = 30mΩ RDS(ON), Vgs@4.5V, Ids@4.5A = 28mΩ RDS(ON), Vgs@10V, Ids@5.0A = 25mΩ D 特点      4 5 专有的先进平面技术 高密度超低电阻设计 大功率、大电流应用 理想的锂电池应用 封装形式：TSSOP-8/SOT-23-6 8205A/TSSOP-8 8205S/SOT-23-6 D1/D2 1 8 D1/D2 S1 2 7 S2 S1 3 6 S2 G1 4 5 G2 1 G1 NC G2 6 5 4 C 1 2 3 S1 2 D 3 4 S2 Drain G at e1 Gate2 Source1 Source2 B N-Channel MOSFET www.superchip.cn 第 1 页 共 3 页 Version 1.1 此文档权利由FM富满享有,您也可访问FM富满官方网站获取；立创商城 WWW.SZLCSC.COM,中国领先的现货元器件交易平台。 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. SC8205 (文件编号：S&CIC0706) 最大额定值和热特性 20V N 沟道增强型 MOS 场效应管 (Ta = 25℃，除非另有说明。) 参数 漏源电压 符号 值 VDS 20 单位 V 栅源电压 VGS ±12 漏极电流 ID 6 A IDM 漏极脉冲电流 20 TA = 25℃ 2 PD 最大功耗 W TA = 75℃ 1.3 工作结温和存储温度范围 结环热阻（PCB 安装） TJ, Tstg -55 to 150 ℃ RθJA 62.5 ℃/W 注：重复性极限值：脉冲宽度由最高结温限制。 电特性 参数 符号 测试条件 最小 典型 最大 单位 BVDSS VGS = 0V, ID = 250uA 20 -- -- V VGS = 1.8V,ID = 2.0A -- 53.0 75.0 VGS = 2.5V,ID = 3.5A -- 30.0 38.0 VGS = 4.0V,ID = 4.5A 23.0 30.0 VGS = 4.5V,ID = 4.5A 22.0 28.0 VGS = 10V,ID = 5.0A 20.0 25.0 静电 漏源击穿电压 漏源电阻 RDS(on) mΩ VGS(th) VDS = VGS, ID = 250uA 0.5 -- 1.5 V 栅源短路时漏极电流 IDSS VDS = 20V, VGS = 0V -- -- 1 uA 漏极短路时截止栅电流 IGSS VGS = ±12V, ID=0uA -- -- ±100 nA 跨导 gfs VDS = 15V, ID = 6.0A -- 29 -- S 栅极阈值电压 www.superchip.cn 第 2 页 共 3 页 Version 1.1 此文档权利由FM富满享有,您也可访问FM富满官方网站获取；立创商城 WWW.SZLCSC.COM,中国领先的现货元器件交易平台。 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. SC8205 (文件编号：S&CIC0706) 20V N 沟道增强型 MOS 场效应管 动态 总栅极电荷 Qg 6.24 8.11 栅源电荷 Qgs 1.64 2.13 栅漏电荷 Qgd 1.34 1.74 延迟时间（On） td(on) 10.4 20.8 上升时间（On） tr 4.4 8.8 延迟时间（Off） td(off) 27.36 54.72 下降时间（Off） tf 4.16 8.32 -- 522.3 -- -- 98.48 -- -- 74.69 -- 输入电容 Ciss 输出电容 Coss 反向传输电容 Crss VDS = 10V,ID = 6A VGS = 4.5V VDD = 10V,ID = 6A ID = 1A,VGS = 4.5V VDS = 8V, VGS = 0V f=1.0MHz nC ns pF 漏源二极管 二极管最大正向电流 二极管正向电压 IS -- -- -- 1.7 A VSD IS = 1.7A, VGS = 0V -- -- 1.2 V 注：脉冲测试：脉冲宽度
