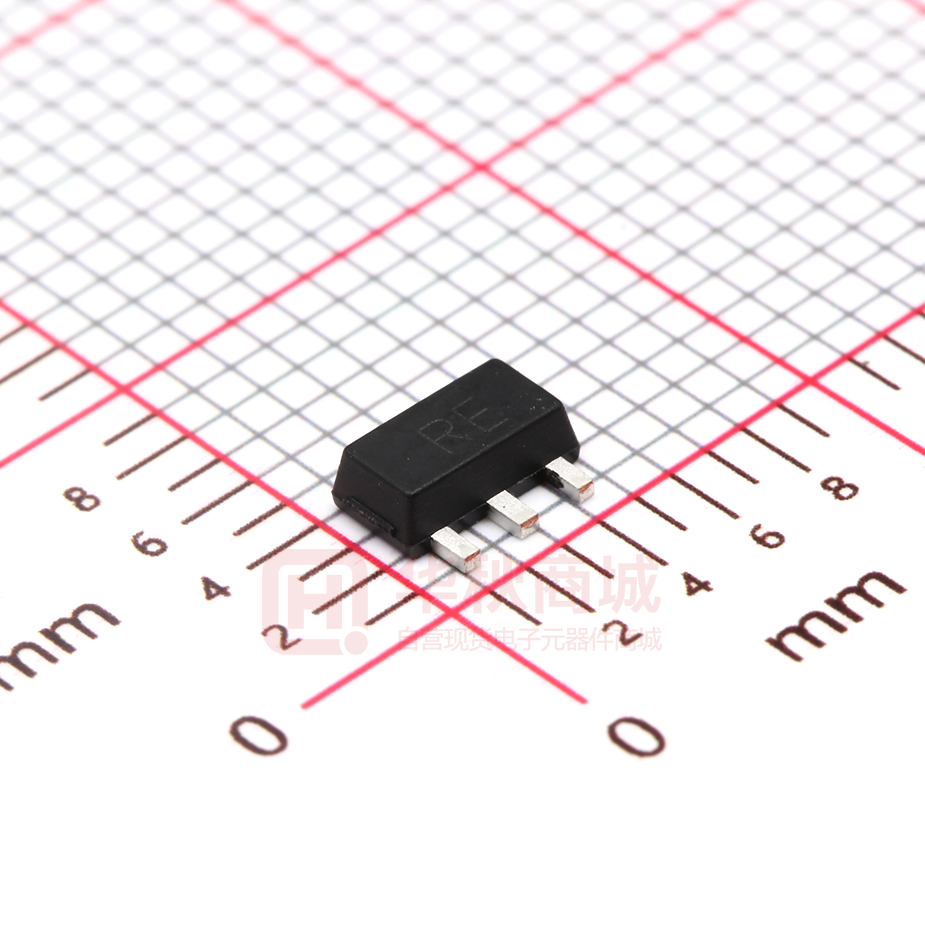

2SC3357 RE

2SC3357 NPN高频低噪声晶体管 描述 2SC3357 是超高频低噪声功率晶体管，采用平面NPN 硅外延双极型工艺。 采用 SOT-89 具有高功率增益、低噪声系数、大动态范围和理想的电流特性， 贴片式封装，主要应用于 VHF，UHF 和 CATV 等高频宽带低噪声放大器。 主要特性 高增益:︱S21e︱2 典型值为 10 dB 低噪声: NF 典型值为 1.7 dB 增益带宽乘积: fT 典型值为 6.5GHz @ VCE=10V，IC=20mA，f=1GHz @ VCE=10V，IC=7mA， f=1GHz @ VCE=10V，IC=20mA f=1GHz 极限工作条件范围 (TA=25℃) 参数 符号 极值 单位 集电极基极击穿电压 VCBO 20 V 集电极发射极击穿电压 VCEO 12 V 发射极基极击穿电压 VEBO 2.5 V 集电极电流 IC 100 mA *功耗 PC 1200 mW 结温度 Tj 150 ℃ Tstg -65 ~ +150 ℃ 存储温度 *采用散热板 HFE 档位 www.slkormicro.com 分档 A B 标号 RH RF HFE 60-100 90-140 1 C D RE 120-180 170-250 2SC3357 电学特性 (TA=25℃) 参数 符号 最小 集电极基极击穿电压 VCBO 20 V IC=1.0µA 集电极发射极击穿电压 VCEO 12 V IC=100µA 集电极基极漏电流 ICBO 0.1 µA VCB=10V 发射极基极漏电流 IEBO 0.1 µA VEB=1V 直流增益 hFE 60 典型 150 最大 单位 250 测试条件 VCE=10V,IC=20mA 增益带宽乘积 fT 6.5 输出反馈电容 Cre 0.65 pF VCB=10V,IE=0mA,f=1MHz 插入功率增益 | S21e |2 10 dB VCE=10V,IC=20mA,f=1GHz 9 GHz VCE=10V,IC=20mA 封装形式 SOT-89 管脚定义：1：基极（Base） 2：集电极（Collector） 3：发射极（Emitter） 符号 最小值（mm）最大值（mm） A 1.4 1.6 b 0.32 0.52 b1 c 0.4 0.35 0.58 0.44 D 4.4 4.6 D1 E 2.3 2.6 E1 3.94 4.25 e 1.5 e1 3 L www.slkormicro.com 2 1.55 0.9 1.2 2SC3357 典型特性曲线（TA =25ºC） www.slkormicro.com 3 2SC3357 SMITH 图 测试条件：VCE=10V, IC=20mA S21e -FREQUENCY S12e -FREQUENCY S11e -FREQUENCY S22e -FREQUENCY www.slkormicro.com 4 2SC3357 散射参数 （S-PARAMETER) 测试条件：VCE=10V, IC=20mA, ZO=50Ω S11 测试频率 S21 S12 S22 GHz MAG ANG MAG ANG MAG ANG MAG ANG 0.1 0.428 -60.224 22.164 145.74 0.023 104.25 0.511 7.6753 0.2 0.253 -117.89 13.861 114.86 0.043 82.102 0.417 -27.876 0.3 0.212 -145.3 9.759 101.71 0.056 81.584 0.381 -42.616 0.4 0.189 -169.34 7.674 93.823 0.072 77.728 0.370 -50.74 0.5 0.174 172.38 6.214 88.463 0.086 74.095 0.372 -61.589 0.6 0.171 154.24 5.164 82.661 0.102 74.858 0.378 -70.929 0.7 0.163 141.51 4.465 77.532 0.118 74.821 0.391 -79.882 0.8 0.160 127.18 3.868 72.492 0.132 73.33 0.400 -87.409 0.9 0.151 115.31 3.473 66.78 0.148 73.294 0.423 -95.753 1 0.151 102.36 3.168 63.403 0.162 71.299 0.435 -104.1 1.1 0.142 88.639 2.868 60.58 0.180 70.737 0.450 -112.42 1.2 0.138 77.466 2.520 57.553 0.197 69.384 0.475 -120.11 1.3 0.137 64.644 2.237 53.468 0.205 67.626 0.479 -126.83 1.4 0.135 52.022 2.053 50.386 0.221 66.669 0.503 -133.31 1.5 0.131 39.53 1.879 46.524 0.245 65.426 0.519 -139.42 1.6 0.134 28.437 1.805 44.72 0.261 62.681 0.525 -147.55 1.7 0.140 15.808 1.632 48.301 0.279 62.412 0.546 -152.46 1.8 0.139 6.0136 1.453 46.876 0.294 60.664 0.569 -159.89 1.9 0.148 -8.0118 1.349 45.758 0.300 57.496 0.585 -165.38 2 0.152 -15.281 1.260 45.023 0.316 55.64 0.611 -171.46 2.1 0.163 -25.128 1.274 44.816 0.334 54.651 0.613 -177.8 www.slkormicro.com 5
