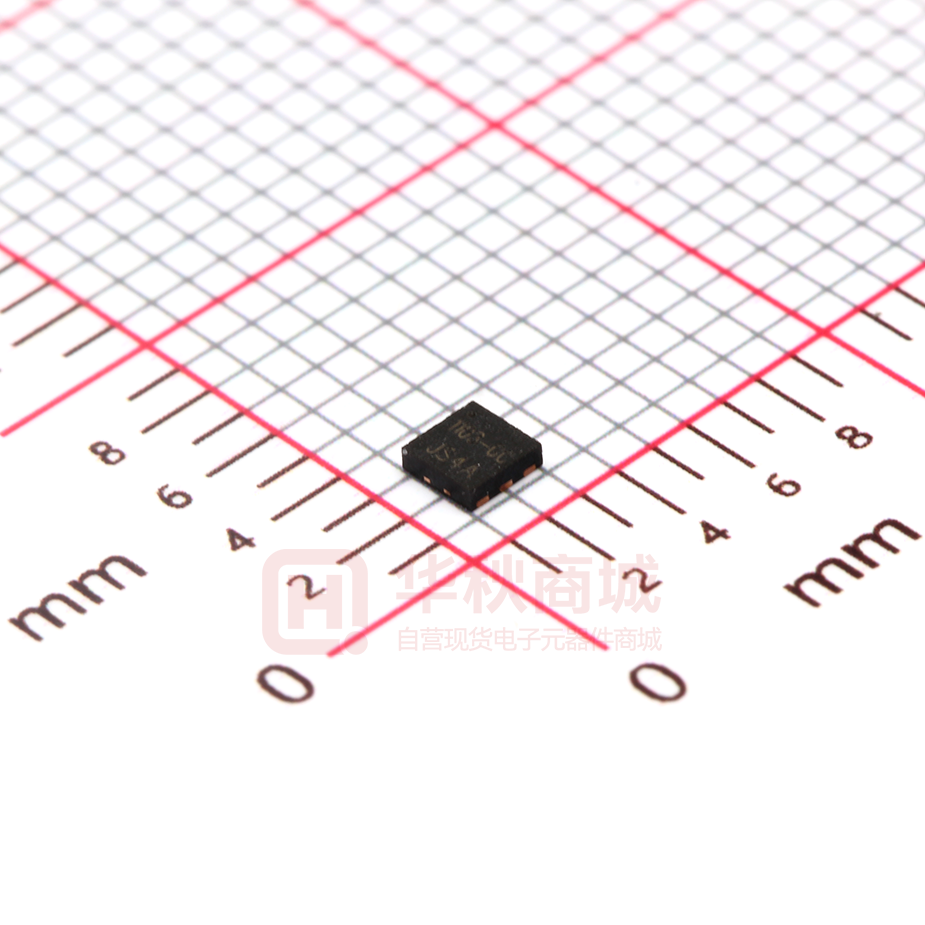

SL197-1

SL197-1 内置 MOSFET 单节锂电池保护 IC SL19 7-1 内置有高精度电压检测电路和延迟电路，通过检测电池的电压、电流，实现对电池的过 充电、过放电、过电流等保护。适用于单节锂离子/锂聚合物可充电电池的保护电路。  功能特点 1) 2) 3) 4) 5) 6) 1) 2) 3)  高精度电压检测功能：  过充电检测电压 3.5 V ~ 4.5 V 精度 25 mV  过充电迟滞电压 0.2 V 精度 50 mV  过放电检测电压 2.0 V ~ 3.2 V 精度 80 mV  过放电迟滞电压 0.6 V 精度 100 mV 放电过电流检测功能：  过电流检测电压 0.05 V ~ 0.10 V 精度±10mV  短路检测电压 0.400 V 精度±100mV 充电过流检测电压 -0.05 V~-0.10 V 精度±20mV 负载检测功能 充电器检测功能 0V 充电功能 低低电流消耗：  工作模式 2.2 A (典型值) (Ta = 25C)  过放电时耗电流（有过放自恢复功能） 0.7 A (典型值) (Ta = 25C)  休眠电流（有休眠功能） 0.05 A (典型值) (Ta = 25C) 无铅、无卤素 内置低导通内阻 N-MOSFET  VDS = 16V  ESD Rating：2000V HBM 产品型号 参数 产品名 SL19 7 -1 RSS (ON) 过充电 保护电压 VOC 过充电 解除电压 VOCR 过放电 保护电压 VOD 过放电 解除电压 VODR 放电 过流 VEC1 短路 VSHORT 充电 过电流 VCHA 60mΩ 4.275 V 4.075 V 2.800 V 3.000 V 0.050V 1.000V -0.050V 表1  应用领域    智能穿戴设备 蓝牙耳机 封装  DFN 2*2-6L www.slkormicro.com 1 过充 过放 锁定 锁定 Y Y SL197-1  系统功能框图 短路检测基准 过流比较器 + 短路比较器 + 充电器/负载检测 过流检测基准 Vm 过充&过放基准 VCC 过充检测 + 过充比较器 - 延时电路 逻辑处理 过放检测 过放比较器 + DO 信号 S2 S1 Drain 图 1 www.slkormicro.com CO 信号 2 SL197-1  引脚排列图 6 1 5 2 4 3 Top view Bottom view 图 2 DFN2*2-6L 封装 引脚号 符号 描述 1 VM 充放电电流检测端，与充电器或负载的负极连接 2 S1 充电 MOSFET 源级端，与充电器或负载的负极连接 3 S1 充电 MOSFET 源级端，与充电器或负载的负极连接 4 S2 电源接地端，与供电电源(电池)的负极相连 5 S2 电源接地端，与供电电源(电池)的负极相连 6 VCC 电源输入端， 与供电电源(电池)的正极连接 7 - 芯片衬底连接，须悬空 8 - 充放电 MOSFET 的共漏连接端 表2  绝对最大额定值 (除特殊注明以外 : Ta = 25°C) 项目 符号 适用端子 绝对最大额定值 单位 电源电压 VCC VCC -0.3 ~ 7 V Vm 端输入电压 Vm Vm VCC-15 to VCC+0.3 V Gate-Source 耐压 VGS GS ±12 V Drain-Source 耐压 VDS DS 16 V Drain Current ID  5 A 工作环境温度 TOPR  40 ~ 85 °C 保存温度 TSTG  40 ~ 125 °C 表3 注意：所加电压超过绝对最大额定值，可能导致芯片发生不可恢复性损伤。 www.slkormicro.com 3 SL197-1  应用电路 P+ R1 470Ω VCC B+ BC1 0.1μF S2 S1 Vm R2 2kΩ P图3 器件标识 典型值 参数范围 单位 R1 470 470 ~ 1000 Ω R2 2 1~3 kΩ C1 0.1 ≥ 0.1 μF 注意：R1，R2 不可省略，且 R1 必须大于或等于 470 欧。 www.slkormicro.com 4 SL197-1  电气特性 (除特殊注明以外 : Ta = 25°C,) 项目 符号 测试条件 最小值 典型值 最大值 单位 芯片电源电压 VCC - 1.0 - 6.0 V 正常工作电流 IVCC VCC=3.5V - 2.2 5.0 μA 休眠时消耗电流 ISTB VCC =1.5V - 0.05 0.5 μA 休眠电流 ISTB VCC =2.0V - 0.7 1.5 μA 保护电压 VOC VCC =3.5→4.5V VOC -0.025 VOC VOC +0.025 V 解除电压 VOCR VCC =4.5→3.5V VOCR -0.050 VOCR VOCR +0.050 V 保护延时 TOC VCC =3.5→4.5V 40 80 160 ms 保护电压 VOD VCC=3.5→2.0V VOD -0.080 VOD VOD +0.080 V 解除电压 VODR VCC =2.0→3.5V VODR -0.100 VODR VODR +0.100 V 保护延时 TOD VCC =3.5→2.0V 20 40 80 ms 保护电压 VEC VM-VSS=0→0.20V VEC -0.010 VEC VEC +0.010 V 保护延时 TEC VM-VSS=0→0.20V 5 10 20 ms 解除延时 TECR VM-VSS=0.20→0V 1.0 2.0 4.0 ms 保护电压 VCHA VSS-VM=0→0.30V VCHA -0.020 VCHA VCHA +0.020 V 保护延时 TCHA VSS-VM=0→0.30V 5 10 20 ms 解除延时 TCHAR VSS-VM=0.30V→0 1.0 2.0 4.0 ms 保护电压 VSHORT VM -VSS=0→1.5V 0.3 0.4 0.5 V 保护延时 TSHORT VM -VSS=0→1.5V 150 300 600 μs 解除延时 TSHORTR VM -VSS=1.5V→0V 1.0 2.0 4.0 ms Source-source 导通内阻 RSS(on) VCC=3.7V, ID=1.0A - 60 80 mΩ 0V 充电 充电器起始电压 V0VCH 允许向 0V 电池充电功能 1.2 - - V 过 充 电 过 放 电 放电 过流 充电 过流 短路 表4 www.slkormicro.com 5 SL197-1  功能说明 1. 过充电状态 电池电压上升到 VOC 以上并持续了一段时间 TOC， CO 端子的输出就会反转，将充电控制 MOS 管关断，停止充电，这 就称为过充电状态。电池电压降低到过充电解除电压 VOCR 以下并持续了一段时间 TOCR，就会解除过充电状态，恢复为正常 状态。 进入过充电状态后，要解除过充电状态，有以下两种情况： a. 过充锁定功能 1) 断开充电器，不连接负载且 VCHAVEC，此时只需 VCC
