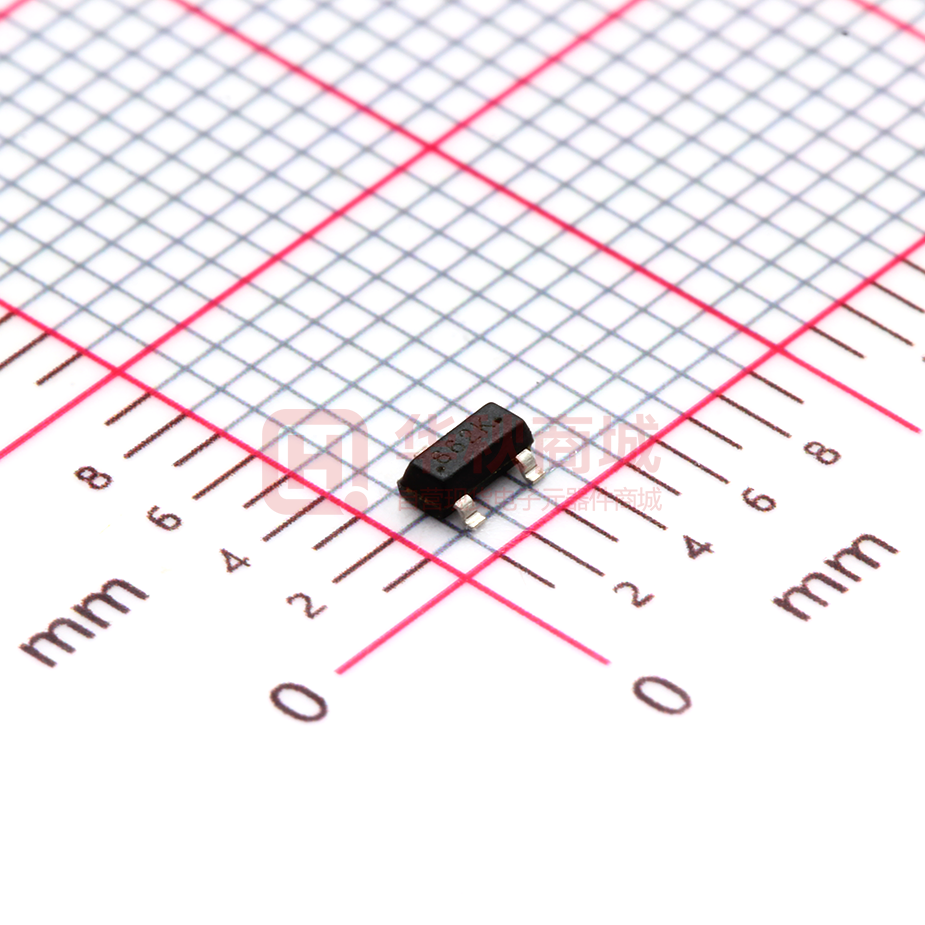

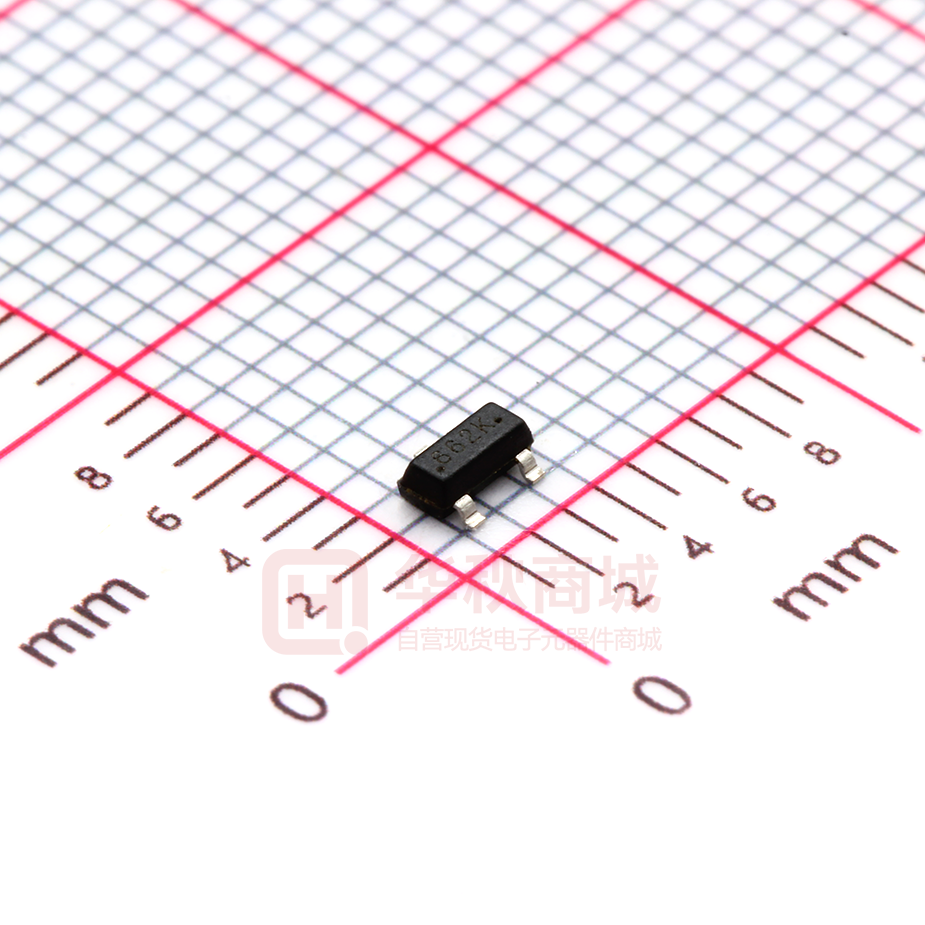

662K.（3.3V）

此文档权利由FM富满享有,您也可访问FM富满官方网站获取；立创商城 WWW.SZLCSC.COM,中国领先的现货元器件交易平台。 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. 662K./65K5.(文件编号：S&CIC1763) 300mA 低压差电压稳压器 IC 1 特性         高精度输出电压：±2%，最大工作电压：6.0V； 输出电压：1.5 V~5.0V( 步长0.1V) ； 极低的静态偏置电流(Typ.=10 uA) ； 带载能力强：当Vin=3.75V且Vout=3.3V 时Iout= 300mA ； 输入稳定性好：Typ . 0.03 %/V ； 低的温度调整系数； 可以作为调整器和参考电压来使用； 封装形式：SOT23-3(小） 2 应用          电池供电系统； 无绳电话设备； 无线控制系统； 便携/ 手掌式计算机； 便携式消费类设备； 便携式仪器； 电子设备； 汽车电子设备； 电压基准源。 3 应用电路 662K./65K5.典型应用图 Version 2.0 第 1页共 4页 Copyright©2017, 云矽半导体 此文档权利由FM富满享有,您也可访问FM富满官方网站获取；立创商城 WWW.SZLCSC.COM,中国领先的现货元器件交易平台。 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. 662K./65K5.(文件编号：S&CIC1763) 300mA 低压差电压稳压器 IC 4 产品概述 该 662K./65K5.系列是一款高精度，低功耗，高电压，正电压调整器的芯片，并采用 CMOS 工 艺和激光微调技术。具有很低的静态偏置电流（10uA Typ. ），它们能在输入、输出电压差极小的 情况下有 300 mA 的输出电流，并且仍能保持良好的调整率。662K./65K5.系列芯片包括一个电流 限制电路，一个驱动器三极管，一个高精度参考电压源和一个误差校正电路。662K./65K5.系列可使 用低 ESR 陶瓷电容。该电流限制器的返回电路可为电流限制器和输出引脚提供短路保护。通过激光 微调技术,可设定芯片的输出电压的范围是 1.5V 至 5.0V，间隔为 0.1V。由于输入输出间的电压差很 小和静态偏置电流很小，这些器件特别适用于希望延长有用电池寿命的电池供电类产品，如计算机、 消费类产品和工业设备等。 5 引脚定义和封装 662K./65K5.引脚图 引脚号 符号 引脚描述 1 VSS 接地引脚 2 VOUT 电压输出端 3 VDD 电源电压输入端 6 订购信息 料号 印字 特性 封装 662K.（3.3V） 662K. Vout=3.3V SOT23-3(小） 65K5.（1.8V） 65K5. Vout=1.8V SOT23-3(小） 印字说明： 第一行，XXXX：芯片型号； 第二行，XXXXXX+X：Lot Number+封装或软件版本。 Version 2.0 第 2页共 4页 Copyright©2017, 云矽半导体 此文档权利由FM富满享有,您也可访问FM富满官方网站获取；立创商城 WWW.SZLCSC.COM,中国领先的现货元器件交易平台。 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. 662K./65K5.(文件编号：S&CIC1763) 300mA 低压差电压稳压器 IC 7 电气规格 7.1 极限工作参数(1) 参数 耐压 输出电流 耗散功率 结温 存储温度 VIN VOUT IOUT Pa（SOT-23） TJ TSTG 最小值 最大值 单位 -0.3 -0.3 8 VIN+0.3 300 250 130 150 V V mA mW ℃ ℃ -40 -65 (1) 超出极限工作范围值可能会造成器件永久性损坏。长期工作在极限额定值下可能会影响器件的可 靠性。 7.2 电气特性 没有特别注明情况下，以下参数为（VIN=VOUT+1V, CIN=COUT=1uF,TA=25）测得。 Parameters Symbol Condition 输出电压 VOUT (E) IOUT=10mA 最大输出电流 IOUT(max) 负载特性 ΔVOUT(D) VDIFF1 Dropout 电压 VDIFF2 静态工作电流 电源电压调整率 Version 2.0 IDD 埰᎓ 埰᎓ Min 1mA≤IOUT≤100mA Typ Max VOUT (T) V 300 mA 10 20 IOUT=30mA，VOUT=1.8V 75 105 130 IOUT=30mA，VOUT=3.3V 30 40 50 IOUT=100mA，VOUT=1.8V 220 320 420 IOUT=100mA，VOUT=3.3V 100 150 200 VOUT 空载 10 VOUT (T) + 1V ≤ VIN ≤ 7V IOUT=30mA 0.2 第 3页共 4页 Unit mV mV uA 0.5 %/V Copyright©2017, 云矽半导体 此文档权利由FM富满享有,您也可访问FM富满官方网站获取；立创商城 WWW.SZLCSC.COM,中国领先的现货元器件交易平台。 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. 662K./65K5.(文件编号：S&CIC1763) 300mA 低压差电压稳压器 IC 8 封装尺寸 SOT23-3(小） 符号 Version 2.0 毫米 英寸 最小 最大 最小 最大 A 0.900 1.150 0.035 0.045 A1 0.000 0.100 0.000 0.004 A2 0.900 1.050 0.035 0.041 b 0.300 0.500 0.012 0.020 c 0.080 0.150 0.003 0.006 D 2.800 3.000 0.110 0.118 E 1.200 1.400 0.047 0.055 E1 2.250 2.550 0.089 0.100 e 0.950 TYP. e1 1.800 L 0.550 REF. L1 0.300 0.500 0.012 0.020 θ 0° 8° 0° 8° 0.037 TYP. 2.000 0.071 0.079 0.022 REF. 第 4页共 4页 Copyright©2017, 云矽半导体
