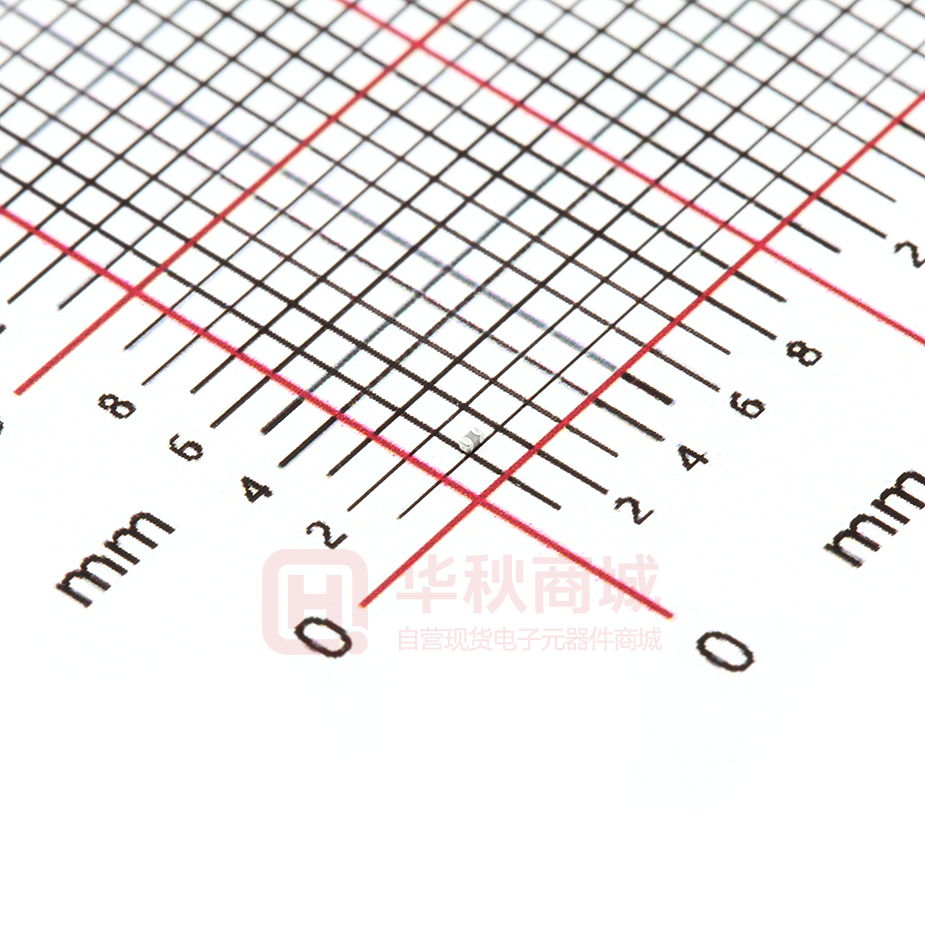

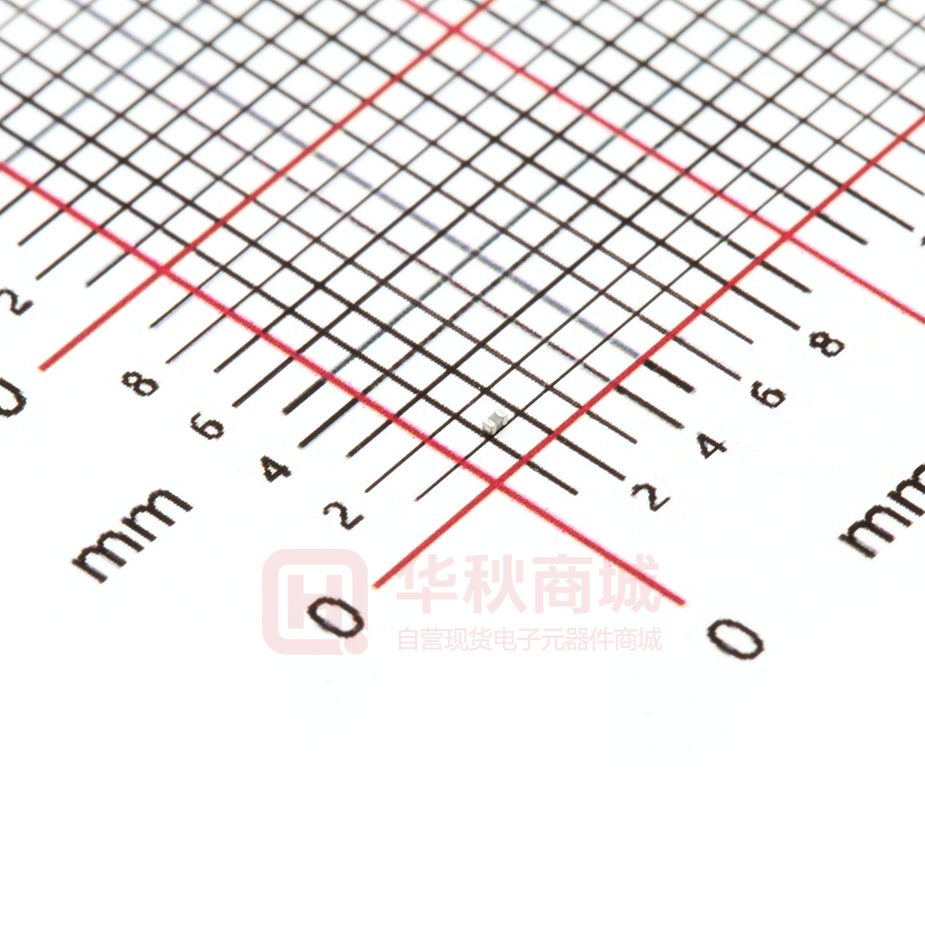

V0R3B0201HQC500NAT

广东微容电子科技有限公司 文件名 片式 RF/微波多层陶瓷电容器 页码 第1页共 9页 文件类型 产品规格书 版本号 SGVX-CDD202103 保密等级 外部公开 生效日期 2021-03-23 1、目的与应用特性： 本文件适用于下面列出的片式多层陶瓷电容器（英文缩写 MLCC） 。 ■通用；车载品 ； 2、术语/定义： 2.1 结构设计分类：常规；超微型；高容；■RF/微波；高压 2.2 产品尺寸规格：■01005、■0201、■0402、0603、0805、1206、___等； 2.3 标称电容量范围：0.1 pF~ 47 PF； 2.4 额定电压范围： 25 V~ 100 V； 2.5 温度系数或温度特性组别：■C0G、X7R、X5R、Y5V、X7S、____等； 地址：中国广东省罗定市双东街道创业二路 1 号微容科技园 ADD：Viiyong Hi-Tech Park,No.1 Chuangye 2nd Road, Shuangdong Sub-district, 527200,Luoding City, Guangdong Province, P. R. China Postcode：527200 TEL：0766-3810639 FAX：0766-3810639 备注：产品规格书仅供设计选型参考用，不作为交货依据 外部公开文件(不可编辑版文件解密后对外公开) 广东微容电子科技有限公司 文件名 片式 RF/微波多层陶瓷电容器 页码 第2页共 9页 文件类型 产品规格书 版本号 SGVX-CDD202103 保密等级 外部公开 生效日期 2021-03-23 3、产品的命名规则： V 100 D 0402 GQC 250 N B * 微容通 标称电容量代 用片式 码 多层陶 例:0R5=0.5pF 瓷电容 R75=0.75pF 器 100=10pF 尺寸规格代码 介质特性 额定电压 微容控制 （EIA） （应用特 6R3=6.3V；100=10V 代码 0201；0402 性）代码 160=16V ；250=25V 0105（01005） GQC 标称电容量的允许偏差 A：±0.05pF B：±0.1pF C：±0.25 pF D：±0.5pF F：±1% G：±2% J：±5% K：±10 端电极类型 N：Cu/Ni/Sn 三层结构； L1 产品厚度代码 具体厚度代码 见表 1 L2 W T L 图1 产品外形示意图 表1 MLCC 的尺寸规格 (单位: mm) 尺寸规格 长度（L） 宽度（W） 01005 0.40±0.02 0.20±0.02 0.07～0.13 0.20±0.02 Z 0201 0.60±0.03 0.30±0.03 0.1～0.2 0.30±0.03 A 0402 1.00±0.05 0.50±0.05 0.10～0.35 0.50±0.05 B 表2 端头宽度（L1、L2） 厚度（T） 厚度代码 产品的介质特性组别 介质特性（应用特性）代码 温度系数或温度特性代码 工作温度范围 温度系数或温度特性 GQC C0G -55℃～+125℃ 0±30ppm/℃ 外部公开文件(不可编辑版文件解密后对外公开) 广东微容电子科技有限公司 文件名 片式 RF/微波多层陶瓷电容器 页码 第3页共 9页 文件类型 产品规格书 版本号 SGVX-CDD202103 保密等级 外部公开 生效日期 2021-03-23 表3 尺寸规格 01005 0201 0402 容量范围与厚度代码对照表 标称电容量范围 额定电压/UR GQC 25V 50V 100V 50V 25V 100V 50V 25V 厚度代码 0.2pF～33pF 0.2pF～33pF 0.1pF～10pF 0.1pF～47pF 0.1pF～47pF 0.1pF～10pF 0.1pF～47pF 0.1pF～47pF Z A B GQC 采用 E24 系列，10pF 以下规格允许使用整数标称值，如：1.0、2.0、3.0pF 等。 包装类型： 带式包装（标准载带圆盘包装） ，单盘最小包装数见表 4。 表 4 包装类型 产品尺寸规格 01005 产品厚度代码 Z 圆盘尺寸 7〃 载带种类 纸带 包装数(Kpcs) 20 0201 A 7〃 纸带 15 0402 B 7〃 纸带 10 第一次包装：每多盘物料装入包装盒。 第二次包装：将第一次包装好的包装盒装入纸质包装箱，箱内剩余空隙部位用轻质辅材填满。 以上包装形式亦可根据用户需要包装。 4. 技术规格和试验方法： 4.1 外观： 4.1.1 要求: 瓷体和端电极无明显伤痕。 4.1.2 试验方法: 01005 在 45 倍显微镜下用肉眼观察，0201 在 40 倍显微镜下用肉眼观察，0402 在 20 倍显微镜下用肉眼观察。 4.2 尺寸规格： 4.2.1 要求: 产品的外形和尺寸应符合图 1 及表 1 的要求。 4.2.2 试验方法：使用精度不低于 0.01 mm 的量具测量。 4.3 工作环境： GQC 温度: -55℃～+125℃； 相对湿度: ≤95%（25℃） 外部公开文件(不可编辑版文件解密后对外公开) 大气压: 86 KPa ～106KPa 广东微容电子科技有限公司 文件名 片式 RF/微波多层陶瓷电容器 页码 第4页共 9页 文件类型 产品规格书 版本号 SGVX-CDD202103 保密等级 外部公开 生效日期 2021-03-23 4.4 产品的电性能指标和试验条件： 表 5 电性能指标和试验条件 条款 项目 指标 试验条件 1 电容量（C） 符合标称电容量及其允许偏差范围 2 Q Q≥1000，典型值为 10000 温度: 25℃±3℃； 相对湿度: RH 35%~RH 65%； 测试频率：C≤47pF， f=1MHz±10%； 测试电压：1.0±0.2Vrms。 3 绝缘电阻 （Ri） Ri≥10000MΩ 温度: 25℃±3℃； 相对湿度: RH 35%~RH 65%； 施加额定电压 60±5 秒 4 耐电压 （WV） 无击穿或飞弧 3×UR ；t=1 分钟； 充、放电电流不超过 50mA。 4.5 产品的技术要求和试验方法： 表 7 中“试验方法”，未做具体说明时，为依据 GB/T 21041/21042 IDT IEC60384-21/22 进行。 条款 1 2 3 项目 电容量温度系数 或温度特性 耐焊接热 可焊性 表 6 产品的技术要求和试验方法 技术要求 αc ≤ ±30ppm/℃ (125℃)； -72≤αc≤+30ppm/℃ ( -55℃) 温度系数循环漂移： ∆C/C≤±0.3%或±0.05pF，取较大者。 (10pF 以下不测该项， 由介质材料特性保证) 试验方法 根据 IEC60384-21 第 4.6 条进行试验。 预先干燥：16～24 小时，分别在-55℃、 25℃、125℃下测量电容量，符合相应的 温度系数 αc。 外观: 无可见损伤，端面镀层的熔蚀（浸析） 应不超过有关棱边长度的 25% 根据 IEC60384-21 第 4.9 条进行试验。 容量变化: ∆C/C ≤ ±2.5% 或 ±0.25pF, 取较 将测试电容在 120~150℃预热 1 分钟， 浸入 260±5℃的锡槽中 10±1 秒，浸入深 大者； 度 10±1mm，然后在室温放置 24±4 小时 后进行外观检查与电性能测试。 Q 和 Ri: 满足表 5 初始指标。 上锡良好，端头润湿率大于 75% 外部公开文件(不可编辑版文件解密后对外公开) 将测试电容浸入含松香的乙醇溶液 3-5 秒，在 80～140℃预热 30～60 秒，浸入 235±5℃的熔融锡液 2.0±0.2 秒，浸入深 度 10mm。 广东微容电子科技有限公司 文件名 片式 RF/微波多层陶瓷电容器 页码 第5页共 9页 文件类型 产品规格书 版本号 SGVX-CDD202103 保密等级 外部公开 生效日期 2021-03-23 根据 IEC60384-21 第 4.8 条进行试验。 样品安装在试验基板上（图 a），如图 b 施加垂直方向的力，以 1mm/sec 的速度 弯曲 amm，停留 5±1 秒，并测量电容量。 b c Ø4.5 外观: 无可见损伤 t：0.8mm 40 图 a 4 端电极的 结合强度 100 50 20 速度：1.0mm/sec 压力 R230 弯曲度≥a 容量变化: ∆C/C ≤ ±5% 或 ±0.5pF, 取较大者； 45 45 容 量 测 试 仪 01005：a=1mm； (Unit：mm) 图. b 0201、0402：a=2mm 将产品焊在试验板上，施加推力 F，10±1 秒. F 5 附着力 外观: 无可见损伤 电容器 01005 F=1N 0402 F=5N 外观: 无可见损伤 容量变化: ∆C/C≤±2.5% 或 ±0.25pF, 取较大者； 6 振动 Q 和 Ri: 满足表 5 初始指标。 外部公开文件(不可编辑版文件解密后对外公开) 试验基板 0201 F=2N 根据 IEC 68-2-6 试验 Fc。 样品安装在试验基板上，振幅 1.5mm， 频率范围 10～55Hz，简谐振动均匀变 化，扫频周期 1 分钟，三个方向各持续 2 小时，总计 6 小时。 广东微容电子科技有限公司 文件名 片式 RF/微波多层陶瓷电容器 页码 第6页共 9页 文件类型 产品规格书 版本号 SGVX-CDD202103 保密等级 外部公开 生效日期 2021-03-23 外观: 无可见损伤。 容量变化: ∆C/C≤±2.5% 或 ±0.25pF， 取较大者； 7 温度快速变化 Q 和 Ri: 满足表 5 初始指标。 根据 IEC60384-21 第 4.11 条进行试验。 将电容器固定在夹具上， 电容器按照 1~4 的顺序共循环 10 次， Step temperature (℃) time 1 -55℃ 30 min 2 25 2~5 min. 3 125℃ 30 min 4 25 2~5 min. 然后在室温放置 24±4 小时后进行外观 检查与电性能测试。 外观: 无可见损伤。 8 稳态湿热 根据 IEC60384-21 第 4.13 条进行试验。 容量变化: ∆C/C≤±5% 或 ±0. 5pF，取较大 测试温度: 60℃±2℃； 者。 相对湿度: RH 90~95%； 测试时间:500 小时； Q: Q>350。 然后在室温放置 24±4 小时后进行外观 检查与电性能测试。 绝缘电阻 (Ri): Ri≥2500MΩ。 外观: 无可见损伤。 9 潮湿负荷 根据 JIS-C-5102 9.9 条进行试验。 测试温度：40±2℃； 容量变化: ∆C/C≤±7.5% 或 0.75pF，取较大 相对湿度：RH 90～95%； 者。 测试电压：UR； 测试时间：500 小时； 损耗角正切(tgδ): Q>350。 充、放电电流不超过 50mA； 然后在室温放置 24±4 小时后进行外观 绝缘电阻 (Ri): Ri≥2500MΩ。 检查与电性能测试。 外观: 无可见损伤 10 耐久性 根据 IEC60384-21 第 4.14 条进行试验。 容量变化: ∆C/C≤±3% 或 ±0.3pF，取较大 测试温度： 125℃ 者 测试时间： 1000 小时 测试电压：2×UR Q: Q>500。 然后在室温放置 24±4 小时后进行外观 检查与电性能测试。 绝缘电阻 (Ri): Ri≥4000MΩ。 外部公开文件(不可编辑版文件解密后对外公开) 广东微容电子科技有限公司 文件名 片式 RF/微波多层陶瓷电容器 页码 第7页共 9页 文件类型 产品规格书 版本号 SGVX-CDD202103 保密等级 外部公开 生效日期 2021-03-23 5. 包装、运输、贮存： 5.1 包装： 5.1.1 包装类型： 带式包装（标准载带圆盘包装） ，单盘最小包装数见表 4。 5.1.2 载带尺寸： 4.0±0.1 1.5±0.1 2.0±0.05 1.75±0.05 1.10（Max） A F 上盖带 W P 图 2 载带 表 7 载带尺寸 产品尺寸代码 标 记 0105 0201 0402 尺寸（单位: mm） F A （方孔宽度） 0.24±0.03 0.37±0.03 0.70±0.10 B （方孔长度） 0.45±0.03 0.67±0.03 1.20±0.10 F （定位孔和方孔的中心距离） 3.50±0.05 3.50±0.05 3.50±0.05 P （方孔间距） 2.00±0.10 2.00±0.10 2.00±0.10 W （载带宽度） 8.00±0.20 8.00±0.20 8.00±0.20 外部公开文件(不可编辑版文件解密后对外公开) 广东微容电子科技有限公司 文件名 片式 RF/微波多层陶瓷电容器 页码 第8页共 9页 文件类型 产品规格书 版本号 SGVX-CDD202103 保密等级 外部公开 生效日期 2021-03-23 5.1.3 圆盘尺寸 图 3 圆盘 表 8 圆盘尺寸 圆盘尺寸 A/mm B/mm C/mm E/mm H/mm 7″ Φ178±2.0 Φ60±2.0 Φ13±1.0 4±1.0 9.5±1.0 5.1.4 载带规格: Trailer Workers Empty Unseal Feeding direction 包装 载带 预留空格的最短长度 Trailer Empty Unseal （空带插入部分） （空带） （不密封带） 60 mm 200mm 160 mm 外部公开文件(不可编辑版文件解密后对外公开) 广东微容电子科技有限公司 文件名 片式 RF/微波多层陶瓷电容器 页码 第9页共 9页 文件类型 产品规格书 版本号 SGVX-CDD202103 保密等级 外部公开 生效日期 2021-03-23 5.1.5 载带性能: 5.1.5.1 载带和上盖带的强度： a. 载带 载带在伸直状态下应该能经受 1.02kg 的压力。 b. 上盖带 上盖带应该能经受 1.02kg 的压力。 5.1.5.2 上盖带剥离强度： 除非有特殊规定，上盖带以 300mm/min 的速度，0~15°的角度（如下图）剥离载带时，剥离强度应该在 10.2~71.4 gf 之间。 上盖带拉开方向 载带 上盖带 拉开方向 下盖带 5.2 运输： 包装的产品适应现代交通工具运输，但产品在运输过程中要防止雨淋和酸碱腐蚀，不得重力抛掷和猛力挤 压。 5.3 贮存： 贮存周期：产品贮存周期为 12 个月，超过 12 个月需重新检验其可焊性。 贮存条件：温度：小于 35℃ 相对湿度：小于 RH70％ 外部公开文件(不可编辑版文件解密后对外公开)
