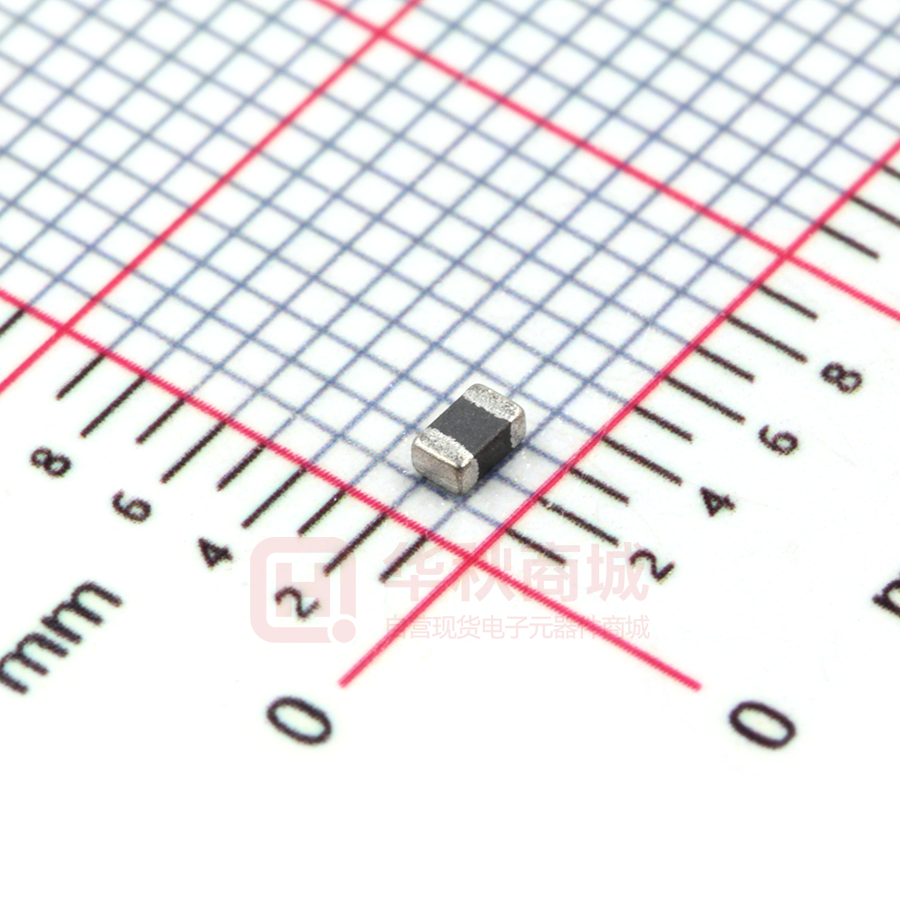

CBW201209U470T

广 东 风 华 高 新 科 技 股 份 有 限 公 司 电感分公司 Inductor Branch of Guangdong Fenghua Advanced Technology Holding Co., Ltd. 1 外形尺寸与内部结构 Dimension & Inner-configuration： a.银层 Ag layer b.镀层 Ni/Sn plating c.内电极 Inner electrode d.瓷体 Body e.端电极 Terminal electrode f.瓷体 ferrite or ceramic 序号 No. 部位 Component 材料 Material 1 瓷体Body 铁氧体电感：镍铜锌体系Ni-Cu-Zn 甚高频电感：陶瓷体系Al2O3 2 内电极Inner electrode 纯银Ag 3 端电极 Terminal electrode 银层 Ag layer 银Ag Ni/Sn镀层Ni/Sn plating 镍层-锡层Ni-Sn 单位Unit：mm（inch） 型号 Size L W T D 100505 1.0±0.15（0.040±0.006） 0.5±0.15（0.020±0.006） 0.5±0.15（0.020±0.006） 0.25±0.1(0.010±0.004) 160808 1.6±0.20（0.063±0.008） 0.8±0.20（0.031±0.008） 0.8±0.20（0.031±0.008） 0.3±0.2(0.01±0.008) 201209 2.0±0.20（0.079±0.008） 1.2±0.20（0.047±0.008） 0.9±0.20（0.035±0.008） 0.5±0.3(0.020±0.012) 201212 2.0±0.20（0.079±0.008） 1.2±0.20（0.047±0.008） 1.2±0.20（0.047±0.008） 0.5±0.3(0.020±0.012) 252009 2.5±0.20（0.098±0.008） 2.0±0.20（0.079±0.008） 0.9±0.20（0.035±0.008） 0.5±0.3(0.020±0.012) 321609 3.2±0.20（0.126±0.008） 1.6±0.20（0.063±0.008） 0.9±0.20（0.035±0.008） 0.5±0.3(0.020±0.012) 321611 3.2±0.20（0.126±0.008） 1.6±0.20（0.063±0.008） 1.1±0.20（0.043±0.008） 0.5±0.3(0.020±0.012) 322513 3.2±0.20（0.126±0.008） 2.5±0.20（0.098±0.008） 1.3±0.20（0.051±0.008） 0.5±0.3(0.020±0.012) 451616 4.5±0.20（0.180±0.008） 1.6±0.20（0.063±0.008） 1.6±0.20（0.063±0.008） 0.5±0.3(0.020±0.012) 453215 4.5±0.20（0.180±0.008） 3.2±0.20（0.126±0.008） 1.5±0.20（0.060±0.008） 0.5±0.3(0.020±0.012) Version No. 15.01 Page 2 of 19 广 东 风 华 高 新 科 技 股 份 有 限 公 司 电感分公司 Inductor Branch of Guangdong Fenghua Advanced Technology Holding Co., Ltd. 2 产品品名构成 Product Spec. Model CBG 160808 U 121 M T 包装 Packaging： 散包装 Bulk:B 编带包装: Tape & Reel T 误差范围 Tolerance：M，±25％ （可省略不写）（Omit） 阻值 Impedance：12×101=120Ω 材料代号 Material code：U、W、A 尺寸 Dimensions：(L×W×T ) ( 1.6×0.8×0.8mm) 产品类型 Product symbol： CBG：普通型磁珠 normal beads CBW：大电流磁珠 Power beads CBM：超大电流磁珠 Ultra-high Current beads CBY：尖峰型磁珠 Peak beads CBH：高阻磁珠 High R beads CMI 160808 U 1R0 K T 包装 Packaging： 散包装 Bulk:B 编带包装 Tape & Reel:T 误差范围 Tolerance： M,±20％、K,±10％、 J,±5％、S,±0.3nH、 D,±0.5nH 电感量 Inductance：1.0µH 材料代号 Material code：U、X、J、V、H 尺寸 Dimensions：(L×W×T)（1.6×0.8×0.8mm) 产品类型 Product symbol： CMI：铁氧体电感 Ferrite inductors VHF：甚高频电感 high frequency inductor CMP：大电流电感 Power inductors Version No. 15.01 Page 3 of 19 广 东 风 华 高 新 科 技 股 份 有 限 公 司 电感分公司 Inductor Branch of Guangdong Fenghua Advanced Technology Holding Co., Ltd. 3 电性能参数表 Electrical Characteristics List 误差 型号规格 客户料号 范围 Part NO. Customer P/N Tolerance 标称阻抗 Impedance （Ω） 直流电阻 测试频率 测试电压 额定电流 RDC Test Test Rated （Ω） frequency voltage current max (MHz) （mV） (mA)max CBW100505U000T 0～15Ω 0 0.04 100 50 800 CBW100505U050T 0～15Ω 5 0.04 100 50 800 CBW100505U070T 0～11Ω 7 0.04 100 50 800 CBW100505U090T 5～13Ω 9 0.04 100 50 800 CBW100505U110T 7～15Ω 11 0.04 100 50 800 CBW100505U150T 9～21Ω 15 0.04 100 50 800 CBW100505U190T 12～25Ω 19 0.06 100 50 700 CBW100505U260T ±25% 26 0.06 100 50 700 CBW100505U310T ±25% 31 0.08 100 50 700 CBW100505U360T ±25% 36 0.15 100 50 600 CBW100505U600T ±25% 60 0.15 100 50 600 CBW100505U800T ±25% 80 0.20 100 50 450 CBW100505U121T ±25% 120 0.25 100 50 450 CBW100505U151T ±25% 150 0.25 100 50 450 CBW100505U181T ±25% 180 0.40 100 50 300 CBW100505U221T ±25% 220 0.40 100 50 300 CBW100505U301T ±25% 300 0.50 100 50 300 CBW100505U501T ±25% 500 0.65 100 50 200 CBW100505U601T ±25% 600 0.70 100 50 200 Version No. 15.01 Page 4 of 19 广 东 风 华 高 新 科 技 股 份 有 限 公 司 电感分公司 Inductor Branch of Guangdong Fenghua Advanced Technology Holding Co., Ltd. 误差 型号规格 客户料号 范围 Part NO. Customer P/N Tolerance 标称阻抗 Impedance （Ω） 直流电阻 测试频率 测试电压 额定电流 RDC Test Test Rated （Ω） frequency voltage current max (MHz) （mV） (mA)max CBW160808U000T 0～15Ω 0 0.08 100 50 1000 CBW160808U050T 0～15Ω 5 0.08 100 50 1000 CBW160808U070T 0～11Ω 7 0.08 100 50 1000 CBW160808U090T 5～13Ω 9 0.08 100 50 1000 CBW160808U110T 7～15Ω 11 0.08 100 50 1000 CBW160808U150T 9～21Ω 15 0.08 100 50 1000 CBW160808U190T 12～25Ω 19 0.08 100 50 1000 CBW160808U260T ±25% 26 0.08 100 50 1000 CBW160808U300T ±25% 30 0.08 100 50 1000 CBW160808U310T ±25% 31 0.08 100 50 1000 CBW160808U600T ±25% 60 0.12 100 50 1000 CBW160808U800T ±25% 80 0.15 100 50 1000 CBW160808U101T ±25% 100 0.15 100 50 1000 CBW160808U121T ±25% 120 0.15 100 50 1000 CBW160808U151T ±25% 150 0.20 100 50 1000 CBW160808U181T ±25% 180 0.20 100 50 1000 CBW160808U221T ±25% 220 0.20 100 50 1000 CBW160808U301T ±25% 300 0.25 100 50 1000 CBW160808U501T ±25% 500 0.30 100 50 1000 CBW160808U601T ±25% 600 0.30 100 50 1000 CBW160808U801T ±25% 800 0.55 100 50 500 CBW160808U102T ±25% 1000 0.55 100 50 500 CBW160808U122T ±25% 1200 0.65 100 50 500 CBW160808U152T ±25% 1500 0.75 100 50 400 CBW160808U182T ±25% 1800 0.75 100 50 400 CBW160808U202T ±25% 2000 0.90 100 50 400 Version No. 15.01 Page 5 of 19 广 东 风 华 高 新 科 技 股 份 有 限 公 司 电感分公司 Inductor Branch of Guangdong Fenghua Advanced Technology Holding Co., Ltd. 误差 型号规格 客户料号 范围 Part NO. Customer P/N Tolerance 标称阻抗 Impedance （Ω） 直流电阻 测试频率 测试电压 额定电流 RDC Test Test Rated （Ω） frequency voltage current max (MHz) （mV） (mA)max CBW201209U000T 0～15Ω 0 0.03 100 50 3000 CBW201209U050T 0～15Ω 5 0.03 100 50 3000 CBW201209U070T 0～11Ω 7 0.03 100 50 3000 CBW201209U090T 5～13Ω 9 0.03 100 50 3000 CBW201209U110T 7～15Ω 11 0.03 100 50 3000 CBW201209U150T 9～21Ω 15 0.03 100 50 3000 CBW201209U190T 12～25Ω 19 0.03 100 50 3000 CBW201209U300T ±25% 30 0.05 100 50 3000 CBW201209U310T ±25% 31 0.05 100 50 3000 CBW201209U360T ±25% 36 0.06 100 50 3000 CBW201209U600T ±25% 60 0.06 100 50 3000 CBW201209U800T ±25% 80 0.08 100 50 2500 CBW201209U101T ±25% 100 0.10 100 50 2500 CBW201209U121T ±25% 120 0.10 100 50 2000 CBW201209U151T ±25% 150 0.10 100 50 2000 CBW201209U181T ±25% 180 0.15 100 50 2000 CBW201209U201T ±25% 200 0.15 100 50 2000 CBW201209U221T ±25% 220 0.15 100 50 2000 CBW201209U301T ±25% 300 0.20 100 50 2000 CBW201209U501T ±25% 500 0.25 100 50 1500 CBW201209U601T ±25% 600 0.25 100 50 1500 CBW201209U801T ±25% 800 0.30 100 50 800 CBW201209U102T ±25% 1000 0.30 100 50 800 CBW201209U122T ±25% 1200 0.45 100 50 500 CBW201209U252T ±25% 2500 0.60 50 50 100 ±25% 750 100 50 30 50 CBW252009U751T Version No. 15.01 ±30% 2500 0.25 1000 Page 6 of 19 广 东 风 华 高 新 科 技 股 份 有 限 公 司 电感分公司 Inductor Branch of Guangdong Fenghua Advanced Technology Holding Co., Ltd. 误差 型号规格 客户料号 范围 Part NO. Customer P/N Tolerance 标称阻抗 Impedance （Ω） 直流电阻 测试频率 测试电压 额定电流 RDC Test Test Rated （Ω） frequency voltage current max (MHz) （mV） (mA)max CBW321609U000T 0～15Ω 0 0.04 100 50 4000 CBW321609U050T 0～15Ω 5 0.04 100 50 4000 CBW321609U070T 0～11Ω 7 0.04 100 50 4000 CBW321609U090T 5～13Ω 9 0.05 100 50 4000 CBW321609U110T 7～15Ω 11 0.05 100 50 4000 CBW321609U150T 9～21Ω 15 0.05 100 50 3000 CBW321609U190T 12～25Ω 19 0.05 100 50 3000 CBW321609U260T ±25% 26 0.05 100 50 3000 CBW321609U280T ±25% 28 0.07 100 50 3000 CBW321609U300T ±25% 30 0.07 100 50 3000 CBW321609U310T ±25% 31 0.07 100 50 3000 CBW321609U500T ±25% 50 0.07 100 50 3000 CBW321609U600T ±25% 60 0.07 100 50 3000 CBW321609U700T ±25% 70 0.07 100 50 3000 CBW321609U800T ±25% 80 0.07 100 50 3000 CBW321609U101T ±25% 100 0.07 100 50 3000 CBW321609U121T ±25% 120 0.07 100 50 3000 CBW321609U151T ±25% 150 0.12 50 2500 CBW321609U181T ±25% 180 0.12 100 50 2500 CBW321609U221T ±25% 220 0.12 100 50 2500 CBW321609U301T ±25% 300 0.15 100 50 2000 CBW321609U501T ±25% 500 0.20 100 50 2000 CBW321609U601T ±25% 600 0.20 100 50 2000 CBW321609U801T ±25% 800 0.25 100 50 2000 CBW321609U102T ±25% 1000 0.25 100 50 2000 CBW321609U122T ±25% 1200 0.35 100 50 1000 CBW321609U152T ±25% 1500 0.45 50 50 500 CBW321609U182T ±25% 1800 0.60 50 50 500 CBW321609U202T ±25% 2000 0.70 50 50 300 Version No. 15.01 100 Page 7 of 19 广 东 风 华 高 新 科 技 股 份 有 限 公 司 电感分公司 Inductor Branch of Guangdong Fenghua Advanced Technology Holding Co., Ltd. 误差 型号规格 客户料号 范围 Part NO. Customer P/N Tolerance 标称阻抗 Impedance （Ω） 直流电阻 测试频率 测试电压 额定电流 RDC Test Test Rated （Ω） frequency voltage current max (MHz) （mV） (mA)max CBW322513U110T 7～15Ω 11 0.05 100 50 5000 CBW322513U190T 12～25Ω 19 0.05 100 50 5000 CBW322513U260T ±25% 26 0.05 100 50 5000 CBW322513U310T ±25% 31 0.05 100 50 5000 CBW322513U600T ±25% 60 0.06 100 50 4000 CBW322513U700T ±25% 70 0.08 100 50 4000 CBW322513U800T ±25% 80 0.08 100 50 3000 CBW322513U900T ±25% 90 0.08 100 50 3000 CBW322513U121T ±25% 120 0.10 100 50 3000 CBW322513U151T ±25% 150 0.10 100 50 3000 CBW322513U301T ±25% 300 0.15 100 50 3000 CBW322513U501T ±25% 500 0.15 100 50 2000 CBW322513U601T ±25% 600 0.20 100 50 2000 CBW322513U801T ±25% 800 0.25 100 50 2000 CBW322513U102T ±25% 1000 0.30 100 50 2000 Version No. 15.01 Page 8 of 19 广 东 风 华 高 新 科 技 股 份 有 限 公 司 电感分公司 Inductor Branch of Guangdong Fenghua Advanced Technology Holding Co., Ltd. 误差 型号规格 客户料号 范围 Part NO. Customer P/N Tolerance 标称阻抗 Impedance （Ω） 直流电阻 测试频率 测试电压 额定电流 RDC Test Test Rated （Ω） frequency voltage current max (MHz) （mV） (mA)max CBW451616U190T 12～25Ω 19 0.015 100 50 6000 CBW451616U260T ±25% 26 0.05 100 50 3000 CBW451616U310T ±25% 31 0.05 100 50 3000 CBW451616U600T ±25% 60 0.06 100 50 3000 CBW451616U750T ±25% 75 0.06 100 50 3000 CBW451616U800T ±25% 80 0.08 100 50 3000 CBW451616U900T ±25% 90 0.10 100 50 3000 CBW451616U121T ±25% 120 0.10 100 50 3000 CBW451616U151T ±25% 150 0.10 100 50 3000 CBW451616U221T ±25% 220 0.15 100 50 2000 CBW451616U301T ±25% 300 0.20 100 50 2000 CBW451616U501T ±25% 500 0.25 100 50 1000 CBW451616U601T ±25% 600 0.30 100 50 1000 Version No. 15.01 Page 9 of 19
