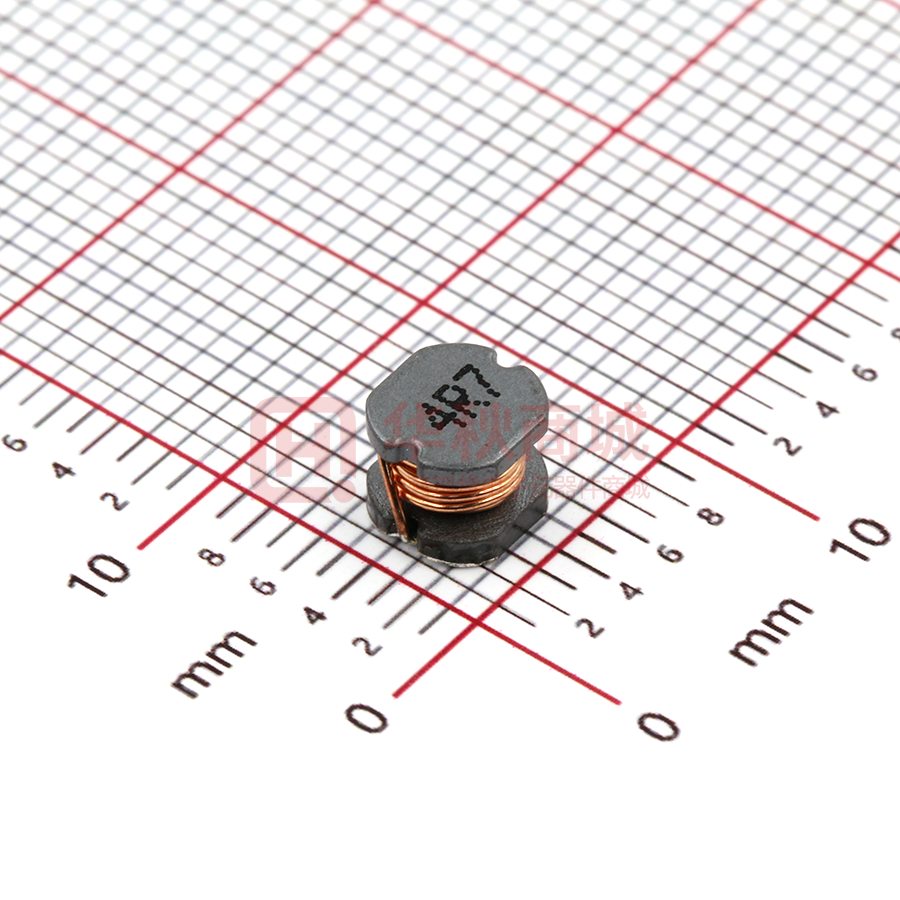

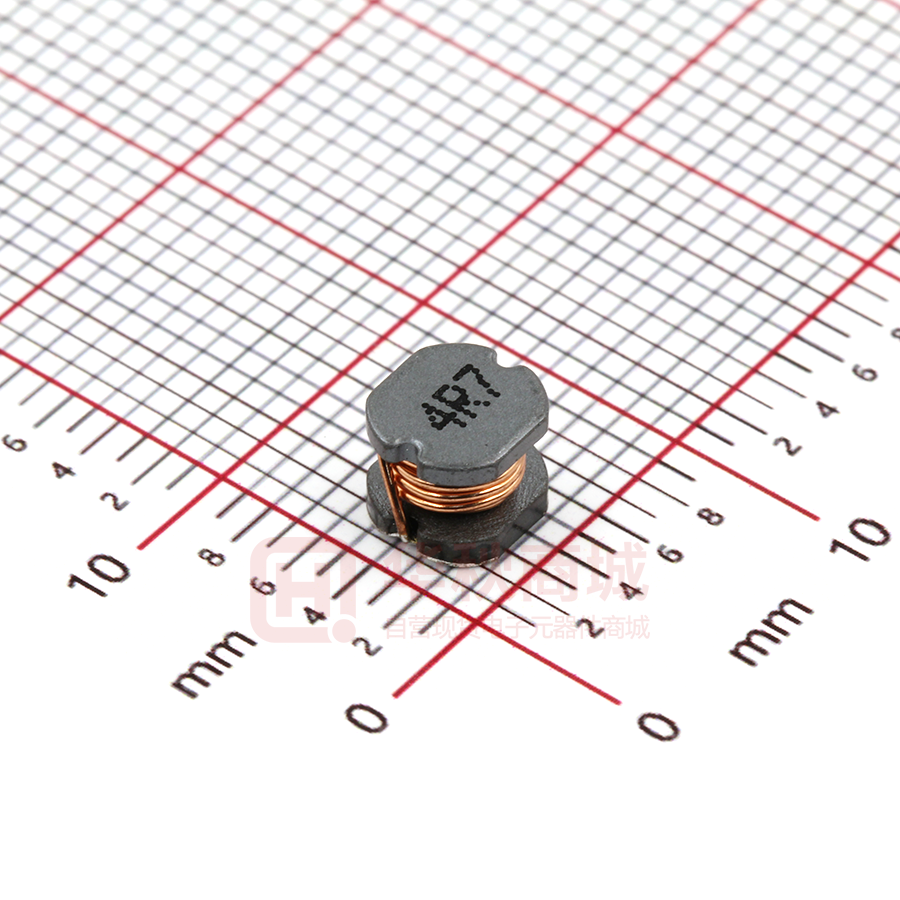

PIO54-4R7MT

PIO PIO SERIES SMD POWER INDUCTORS PIO PIO SERIES SMD POWER INDUCTORS FEATURES Various high power surface mountable type inductors are superior to high saturation APPLICATIONS Portable communication equipment, Notebook Computer , LCD LCD television DC/DC DC/DC converters. HOW TO ORDER 54 PIO M 150 T (L Product Code W T) ( H) Inductance (mm) Packaging Style Tolerance Dimensions PIO 43 PIO 4.5 4.0 5.8 5.2 4.5 75 7.8 7.0 5.0 105 10.0 9.0 10% 100 L 15% 1000 M 20% 15 101 102 3.2 54 K 150 T B Tape & Reel Bulk 5.4 DIMENSIONS (Unit) Part PIO31 PIO32 PIO42 PIO43 PIO52 PIO53 PIO54 PIO73 PIO75 PIO104 mm PIO105 A 3.5 0.3 3.5 0.3 4.5 0.3 4.5 0.3 5.8 0.3 5.8 0.3 5.8 0.3 7.8 0.3 7.8 0.3 10.0 B 3.0 0.3 3.0 0.3 4 .0 0.3 4.0 0.3 5.2 0.3 5.2 0.3 5.2 0.3 7.0 0.3 7.0 0.3 9.0 0.3 9.0 0.3 C 1.6 0.3 2.1 0.3 2.15 3.2 0.3 0.35 3.0 0.3 4.5 0.3 3.5 0.4 5.0 0.4 4.0 0.4 5.4 0.3 D 1.0 0.1 1.0 0.1 1.5 0.1 1.5 0.1 1.5 0.1 1.7 0.1 1.7 0.1 2.2 0.1 2.2 0.1 2.8 0.1 2.8 0.1 E 1.3 0.3 1.3 0.3 2.1 0.3 2.1 0.3 2 .5 0.3 2 .5 0.3 2.5 0.3 0.3 3.3 0.3 4.4 0.3 4.4 0.3 F 0.9 0.1 0.9 0.1 1.0 0.1 1.0 0.1 1.0 0.1 1.2 0.1 1.2 1 0.1 3.3 1.4 0.2 1.4 0.2 1.8 0.2 1.8 0.2 G 3.0 0.3 3.0 0.3 4.0 0.3 4.0 0.3 3.0 0.3 5.8 0.3 5.8 0.3 8.0 0.3 8.0 0.3 10.0 0.3 2.1 93 0.3 10.0 0.3 10.0 0.3 0.3 ELECTRICAL CHARACTERISTICS PIO31 Series L( Part Number H) Tolerance DCR( )Max 100 kHz 100 kHz 100kHz 100kHz 100kHz 100kHz 100kHz 100kHz 0.085 0.115 0.170 0.350 0.550 0.890 1.050 1.250 Tolerance Test Freq. DCR( 2.2 3.3 4.7 10 15 22 27 33 PIO31-2R2MT PIO31-3R3MT PIO31-4R7MT PIO31-100MT PIO31-150MT PIO31-220MT PIO31-270MT PIO31-330MT Test Freq. 20% 20% 20% 20% 20% 20% 20% 20% Isat(A) 1.30 1.20 1.00 0.78 0.60 0.46 0.43 0.40 PIO32 Series L( Part Number H) Isat(A) )Max PIO32-1R0MT 1.0 20% 100kHz 0.05 1.85 PIO32-1R5MT 1.5 20% 100kHz 0.06 1.85 PIO32-1R8MT 1.8 20% 100kHz 0.07 1.70 PIO32-2R2MT 2.2 20% 100kHz 0.08 1.60 PIO32-2R7MT 2.7 20% 100kHz 0.09 1.55 PIO32-3R3MT 3.3 20% 100kHz 0.10 1.40 PIO32-3R9MT 3.9 20% 100kHz 0.115 1.30 PIO32-4R7MT 4.7 20% 100kHz 0.165 1.25 PIO32-5R6MT 5.6 20% 100kHz 0.185 1.20 PIO32-6R8MT 6.8 20% 100kHz 0.21 1.10 PIO32-8R2MT 8.2 20% 100kHz 0.24 1.05 PIO32-100MT 10 20% 100kHz 0.35 0.760 PIO32-120MT 12 20% 100kHz 0.46 0.685 PIO32-150MT 15 20% 100kHz 0.50 0.635 PIO32-180MT 18 20% 100kHz 0.60 0.525 PIO32-220MT 22 20% 100kHz 0.65 0.500 PIO32-270MT 27 20% 100kHz 0.75 0.405 PIO32-330MT 33 20% 100kHz 0.85 0.380 PIO32-390MT 39 20% 100kHz 1.00 0.355 PIO32-470MT 47 20% 100kHz 1.60 0.330 PIO32-560MT 56 20% 100kHz 1.65 0.290 PIO32-680MT 68 20% 100kHz 1.85 0.275 PIO32-820MT 82 20% 100kHz 2.10 0.250 PIO32-101KT 100 10% 1kHz 2.20 0.220 PIO42 Series L( Part Number Isat: H) Tolerance Test Freq. DCR( )Max Isat(A) PIO42-1R0MT 1.0 20% 100kHz 0.050 3.00 PIO42-1R5MT 1.5 20% 100kHz 0.055 2.80 PIO42-2R2MT 2.2 20% 100kHz 0.070 2.50 PIO42-3R3MT 3.3 20% 100kHz 0.085 2.25 PIO42-4R7MT 4.7 20% 100kHz 0.120 1.80 PIO42-6R8MT 6.8 20% 100kHz 0.170 1.40 PIO42-8R2MT 8.2 20% 100kHz 0.200 1.20 PIO42-100MT 10 20% 100kHz 0.210 1.00 PIO42-150MT 15 20% 100kHz 0.470 0.82 PIO42-220MT 22 20% 100kHz 0.500 0.60 Isat 10% Isat: Saturation Current, the current when the inductance becomes 10% lower than its initial value. 94 PIO PIO SERIES SMD POWER INDUCTORS PIO43 Series L( Part Number H) Tolerance Test Freq. DCR( )Max Isat(A) PIO43-1R0MT 1.0 20% 100kHz 0.045 3.50 PIO43-2R2MT 2.2 20% 100kHz 0.070 2.40 PIO43-3R3MT 3.3 20% 100kHz 0.085 2.25 PIO43-3R9MT 3.9 20% 100kHz 0.090 1.70 PIO43-4R7MT 4.7 100kHz 0.105 1.65 PIO43-5R6MT 5.6 20% 100kHz 0.120 1.60 PIO43-6R8MT 6.8 20% 100kHz 0.130 1.40 PIO43-8R2MT 8.2 20% 100kHz 0.145 1.30 PIO43-100MT 10 20% 100kHz 0.180 1.10 PIO43-120MT 12 20% 100kHz 0.210 1.00 PIO43-150MT 15 20% 100kHz 0.235 0.85 PIO43-180MT 18 20% 100kHz 0.330 0.80 PIO43-220MT 22 20% 100kHz 0.360 0.70 PIO43-270MT 27 20% 100kHz 0.520 0.65 PIO43-330MT 33 20% 100kHz 0.540 0.60 PIO43-390MT 39 20% 100kHz 0.580 0.55 PIO43-470MT 47 20% 100kHz 0.840 0.48 PIO43-560MT 56 20% 100kHz 0.930 0.46 PIO43-680MT 68 20% 100kHz 1.110 0.44 PIO43-820MT 82 20% 100kHz 1.250 0.42 PIO43-101KT 100 10% 1kHz 1.400 0.40 PIO43-151KT 150 10% 1kHz 2.00 0.35 PIO43-221KT 220 10% 1kHz 2.460 0.27 PIO43-331KT 330 10% 1kHz 4.500 0.20 PIO43-471KT 470 10% 1kHz 5.500 0.16 PIO43-561KT 560 10% 1kHz 6.000 0.14 PIO43-681KT 680 10% 1kHz 6.800 0.13 10% 1kHz 8.000 0.12 Tolerance Test Freq. 20% 820 PIO43-821KT PIO52 Series L( Part Number H) DCR( )Max Isat(A) PIO52-1R1MT 1.1 20% 100kHz 0.030 2.50 PIO52-1R5MT 1.5 20% 100kHz 0.040 2.10 PIO52-2R2MT 2.2 20% 100kHz 0.070 2.00 PIO 52 -3R3MT 3.3 20% 100kHz 0.080 1.60 PIO 52 -4R7MT 4.7 20% 100kHz 0.093 1.30 PIO 52 -5R6MT 5.6 20% 100kHz 0.115 1.10 PIO 52 -100MT 10 20% 100kHz 0.170 0.90 PIO52-150MT 15 20% 100kHz 0.330 0.72 PIO 52 -220MT 22 20% 100kHz 0.400 0.60 PIO 52 -330MT 33 20% 100kHz 0.540 0.50 PIO 52 -470MT 47 20% 100kHz 0.690 0.40 PIO 52 -680MT 68 20% 100kHz 1.180 0.37 PIO 52 -101KT 100 10% 1kHz 1.800 0.27 PIO 52 -151KT 150 10% 1kHz 2.750 0.23 PIO52-221KT 220 10% 1kHz 3.200 0.20 Isat: Isat 10% Isat: Saturation Current, the current when the inductance becomes 10% lower than its initial value. 95 PIO53 Series Part Number L( H) Tolerance Test Freq. DCR( )Max Isat(A) PIO53-1R0MT 1.0 20% 100kHz 0.028 4.50 PIO53-1R5MT 1.5 20% 100kHz 0.034 4.20 PIO53-2R2MT 2.2 20% 100kHz 0.050 4.00 PIO53-3R3MT 3.3 20% 100kHz 0.060 3.0 PIO 53 -4R7MT 4.7 20% 100kHz 0.070 2.80 PIO53-6R8MT 6.8 20% 100kHz 0.100 2.50 PIO53-8R2MT 8.2 20% 100kHz 0.120 2.30 PIO53-100MT 10 20% 100kHz 0.130 2.00 PIO53-150MT 15 20% 100kHz 0.200 1.50 PIO53-220MT 22 20% 100kHz 0.280 1.20 PIO53-270MT 27 20% 100kHz 0.300 1.10 PIO53-330MT 33 20% 100kHz 0.410 1.00 PIO53-470MT 47 20% 100kHz 0.550 0.80 PIO53-680MT 68 20% 100kHz 0.630 0.70 PIO53-101KT 100 10% 1kHz 0.750 0.70 PIO53-151KT 150 10% 1kHz 1.600 0.60 PIO53-181KT 180 10% 1kHz 1.650 0.50 PIO53-221KT 220 10% 1kHz 1.860 0.40 PIO53-331KT 330 10% 1kHz 3.100 0.25 PIO54 Series Part Number L( H) Tolerance Test Freq. DCR( )Max Isat(A) PIO54-R47MT 0.47 20% 100kHz 0.012 4.80 PIO54-1R0MT 1.0 20% 100kHz 0.025 3.50 2.2 20% 100kHz 0.028 3.20 3.3 20% 100kHz 0.035 2.50 0.038 2.50 PIO54-2R2MT PIO54-3R3MT PIO54-4R7MT 4.7 20% 100kHz PIO54-6R8MT 6.8 20% 100kHz 0.070 2.00 PIO54-8R2MT 8.2 20% 100kHz 0.090 1.70 PIO54-100MT 10 20% 100kHz 0.10 1.65 PIO54-120MT 12 20% 100kHz 0.12 1.55 15 20% 100kHz 0.14 1.40 18 20% 100kHz 0.15 1.25 0.18 1.10 PIO54-150MT PIO54-180MT PIO54-220MT 22 20% 100kHz PIO54-270MT 27 20% 100kHz 0.20 0.95 PIO54-330MT 33 20% 100kHz 0.22 0.90 PIO54-390MT 39 20% 100kHz 0.30 0.80 PIO54-470MT 47 20% 100kHz 0.35 0.75 56 20% 100kHz 0.40 0.70 68 20% 100kHz 0.45 0.65 PIO54-560MT PIO54-680MT PIO54-820MT 82 20% 100kHz 0.60 0.60 PIO54-101KT 100 10% 1kHz 0.70 0.55 PIO54-121KT 120 10% 1kHz 0.85 0.45 PIO54-151KT 150 10% 1kHz 1.10 0.43 180 10% 1kHz 1.35 0.40 220 10% 1kHz 1.55 0.35 1.98 0.30 PIO54-181KT PIO54-221KT PIO54-331KT 330 10% 1kHz PIO54-471KT 470 10% 1kHz 2.50 0.25 PIO54-561KT 560 10% 1kHz 2.87 0.20 PIO54-681KT 680 10% 1kHz 3.50 0.18 PIO54-821KT 820 10% 1kHz 5.20 0.17 1000 10% 1kHz 5.50 0.15 PIO54-102KT 96 PIO PIO SERIES SMD POWER INDUCTORS PIO73 Series Tolerance Part Number Test Freq. Isat(A) DCR( )Max PIO73-1R0MT 1.0 20% 100kHz 0.012 6.00 PIO73-2R2MT 2.2 20% 100kHz 0.022 3.20 PIO73-2R5MT 2.5 20% 100kHz 0.025 2.80 PIO73-3R3MT 3.3 20% 100kHz 0.035 3.60 PIO73-4R7MT 4.7 20% 100kHz 0.048 4.00 PIO73-6R8MT 6.8 20% 100kHz 0.050 2.20 PIO73-100MT 1 0 20% 100kHz 0.080 2.10 PIO73-120MT 1 2 20% 100kHz 0.090 1.80 PIO73-150MT 1 5 20% 100kHz 0.095 1.70 PIO73-180MT 1 8 20% 100kHz 0.110 1.40 PIO73-220MT 2 2 20% 100kHz 0.156 1.35 PIO73-270MT 2 7 20% 100kHz 0.145 1.25 PIO73-330MT 3 3 20% 100kHz 0.170 1.05 PIO73-390MT 3 9 20% 100kHz 0.215 0.95 PIO73-470MT 4 7 20% 100kHz 0.305 0.90 PIO73-560MT 5 6 20% 100kHz 0.280 0.80 PIO73-680MT 6 8 20% 100kHz 0.330 0.75 PIO73-820MT 8 2 20% 100kHz 0.405 0.70 PIO73-101KT 100 10% 1kHz 0.480 0.65 PIO73-121KT 120 10% 1kHz 0.535 0.60 PIO73-151KT 150 10% 1kHz 0.750 0.55 PIO73-181KT 180 10% 1kHz 1.020 0.50 PIO73-221KT 220 10% 1kHz 1.200 0.45 PIO73-271KT 270 10% 1kHz 1.300 0.37 PIO73-331KT 330 10% 1kHz 1.490 0.35 PIO73-471KT 470 10% 1kHz 2.200 0.30 PIO73-561KT 560 10% 1kHz 2.400 0.25 Isat: Isat 10% Isat: Saturation Current, the current when the inductance becomes 10% lower than its initial value. 97 PIO75 Series Part Number L( Tolerance Test Freq. Isat(A) DCR( )Max PIO75-1R0MT 1.0 20% 100kHz 0.015 PIO75-2R2MT 2.2 20% 100kHz 0.023 5.2 PIO75-3R3MT 3.3 20% 100kHz 0.025 4.80 PIO75-4R7MT 4.7 20% 100kHz 0.040 4.00 PIO75-6R8MT 6.8 20% 100kHz 0.041 3.00 PIO75-8R2MT 8.2 20% 100kHz 0.042 2.70 PIO75-100MT 10 20% 100kHz 0.07 2.55 PIO75-120MT 12 20% 100kHz 0.08 2.40 PIO75-150MT 15 20% 100kHz 0.09 2.00 PIO75-180MT 18 20% 100kHz 0.10 1.95 PIO75-220MT 22 20% 100kHz 0.11 1.70 PIO75-270MT 27 20% 100kHz 0.12 1.55 PIO75-330MT 33 20% 100kHz 0.13 1.40 PIO75-390MT 39 20% 100kHz 0.15 1.35 PIO75-470MT 47 20% 100kHz 0.19 1.25 0.23 1.10 5.80 PIO75-560MT 56 20% 100kHz PIO75-680MT 68 20% 100kHz 0.25 1.00 PIO75-820MT 82 20% 100kHz 0.35 0.95 PIO75-101KT 100 10% 1kHz 0.40 0.78 PIO75-121KT 120 10% 1kHz 0.45 0.73 PIO75-151KT 150 10% 1kHz 0.60 0.70 PIO75-181KT 180 10% 1kHz 0.70 0.60 PIO75-221KT 220 10% 1kHz 0.95 0.55 PIO75-271KT 270 10% 1kHz 1.10 0.50 PIO75-331KT 330 10% 1kHz 1.25 0.45 PIO75-391KT 390 10% 1kHz 1.75 0.40 PIO75-471KT 470 10% 1kHz 1.95 0.35 PIO75-681KT 680 10% 1kHz 2.18 0.27 10% 1kHz 3.85 0.20 PIO75-102KT Isat: H) 1000 Isat 10% Isat: Saturation Current, the current when the inductance becomes 10% lower than its initial value. 98 PIO PIO SERIES SMD POWER INDUCTORS PIO104 Series Part Number H) L( Tolerance PIO104-100MT 10 20% PIO104-120MT 12 20% PIO104-150MT 15 20% PIO104-180MT 18 20% PIO104-220MT 22 20% PIO104-270MT 27 PIO104-330MT Test Freq. Isat(A) DCR( )Max 100kHz 0.05 2.90 100kHz 0.06 2.80 100kHz 0.07 2.30 100kHz 0.08 2.15 100kHz 0.09 2.10 20% 100kHz 0.10 1.90 33 20% 100kHz 0.12 1.85 PIO104-390MT 39 20% 100kHz 0.15 1.45 PIO104-470MT 47 20% 100kHz 0.17 1.35 PIO104-560MT 56 20% 100kHz 0.20 1.30 PIO104-680MT 68 20% 100kHz 0.25 1.20 PIO104-820MT 82 20% 100kHz 0.27 1.00 PIO104-101KT 100 10% 1kHz 0.30 0.95 PIO104-121KT 120 10% 1kHz 0.40 0.90 PIO104-151KT 150 10% 1kHz 0.50 0.80 PIO104-181KT 180 10% 1kHz 0.62 0.70 PIO104-221KT 220 10% 1kHz 0.72 0.65 PIO104-271KT 270 10% 1kHz 0.95 0.57 PIO104-331KT 330 10% 1kHz 1.10 0.55 PIO104-391KT 390 10% 1kHz 1.20 0.50 PIO104-471KT 470 10% 1kHz 1.52 0.45 PIO104-561KT 560 10% 1kHz 1.90 0.40 PIO105 Series L( Part Number H) Tolerance Test Freq. DCR( )Max Isat(A) PIO105-100MT 10 20% 100kHz 0.06 3.80 PIO105-120MT 12 20% 100kHz 0.07 3.40 PIO105-150MT 15 20% 100kHz 0.08 2.90 PIO105-180MT 18 20% 100kHz 0.09 2.65 PIO105-220MT 22 20% 100kHz 0.10 2.50 PIO105-270MT 27 20% 100kHz 0.11 2.25 PIO105-330MT 33 20% 100kHz 0.12 2.00 PIO105-390MT 39 20% 100kHz 0.13 1.90 PIO105-470MT 47 20% 100kHz 0.15 1.70 PIO105-560MT 56 20% 100kHz 0.19 1.60 PIO105-680MT 68 20% 100kHz 0.22 1.45 PIO105-820MT 82 20% 100kHz 0.25 1.30 PIO105-101KT 100 10% 1kHz 0.33 1.15 PIO105-121KT 120 10% 1kHz 0.40 1.00 PIO105-151KT 150 10% 1kHz 0.45 0.95 PIO105-181KT 180 10% 1kHz 0.60 0.85 PIO105-221KT 220 10% 1kHz 0.70 0.75 PIO105-271KT 270 10% 1kHz 0.95 0.70 PIO105-331KT 330 10% 1kHz 1.10 0.60 PIO105-391KT 390 10% 1kHz 1.20 0.55 PIO105-471KT 470 10% 1kHz 1.45 0.50 PIO105-561KT 560 10% 1kHz 1.90 0.48 PIO105-681KT 680 10% 1kHz 2.25 0.45 PIO105-821KT 820 10% 1kHz 2.50 0.40 Isat: Isat 10% Isat: Saturation Current, the current when the inductance becomes 10% lower than its initial value. 99
