承
认
书
APPROVAL SHEET
客 户 名 称:
/
Customer
绕线型片式电感器
产 品 名 称:
Wire Wound Chip inductor
Part Name
产 品 规 格:
FHW Series
Specification
版 本 号:
18.01
Version No.
日
期:
2018-5-21
DATE
制造
客户
Manufacturer
Customer
拟制
审核
确认
检验
审核
批准
Draft by
Checked by
Approve by
Check by
Checked by
Approval by
林晓华
徐雪枫
区军沛
序号
No
目
录
TABLE OF CONTENTS
1
履 历 表 Resume
2
外形尺寸与内部结构 Dimension & Inner-configuration
3
产品品名构成 Product Spec. Model
4
电性能参数表 Electrical Characteristics List
5
可靠性试验项目 Reliability Testing Items
6
产品包装 Packaging
7
推荐焊接条件 Recommend Soldering Conditions
8
清洗 Cleaning
9
存储要求 Storage Requirements
10
ODS(消耗臭氧层物质)的使用情况 Usage Of ODS
11
注意事项 Notes
Page 1 of 30
1. 履 历 表 Resume
版本
Version No.
18.01
修 改 明 细
Modify Details
首次发行 Initial issue
日期
Date
2018-5-21
Page 2 of 30
外形尺寸与内部结构 Dimension & Inner-configuration:
2
序号 No.
1
部位 Component
材料 Material
陶瓷芯电感Ceramic Core:陶瓷体Al2O3
铁氧体芯电感Ferrite Core:镍锌铁氧体Ni-Zn ferrite
瓷/磁芯Core
分类
Type
2
陶瓷芯电感
Ceramic core
电极Electrode
铁氧体芯电感
Ferrite core
3
漆包线wire
铜Cu
4
包封层encapsulation layer
树脂UV Adhesive
5
标识Marking
油墨UV printing ink
底层
Layout 0
钨或钼锰
W or
Mo-Mn
银
Ag
中层
Layout 1
表层
Layout 2
镍
Ni
金或锡
Au or Sn
镍
Ni
锡
Sn
单位Unit:mm(inch)
型号
Size
L (Max)
W (Max)
T (Max)
A
B
C
D
E
1005(0402)
1.19(0.047)
0.66(0.026)
0.60(0.024)
0.50(0.020)
0.23(0.009)
0.66(0.026)
0.36(0.014)
0.46(0.018)
1608(0603)
1.78(0.070)
1.10(0.043)
0.95(0.037)
0.76(0.030)
0.30(0.012)
1.02(0.040)
0.64(0.025)
0.64(0.025)
2012(0805)
2.30(0.091)
1.70(0.067)
1.52(0.060)
1.27(0.050)
0.50(0.020)
1.78(0.070)
1.02(0.040)
0.76(0.030)
2520(1008)
2.92(0.115)
2.79(0.110)
2.10(0.083)
2.00(0.079)
0.50(0.020)
2.54(0.100)
1.02(0.040)
1.27(0.050)
3225(1210)
3.50(0.138)
2.90(0.114)
2.25(0.088)
2.10(0.083)
0.50(0.020)
2.54(0.100)
1.02(0.040)
1.78(0.070)
4532(1812)
4.80(0.189)
3.40(0.134)
3.15(0.124)
2.53(0.100)
0.65(0.026)
3.05(0.120)
1.14(0.045)
3.00(0.118)
3 产品品名构成 Product Spec. Model
①
②
③
④
⑤
⑥
⑦
绕线型片式电感器系列 Wire Wound Inductor Series;
外形尺寸 Dimensions:0402、0603、0805、1008、1210、1812;
芯片类型 Material:UC、HC---陶瓷芯 Ceramic core;UF、IF、QF---铁氧体芯 Ferrite core;
标称电感量 Inductance:1N0=1.0nH、010=10nH、R10=100nH、1R0=1.0µH、100=10µH、101=100µH、102=1mH;
标称电感值偏差 Tolerance:F---±1%;G---±2%;J---±5%;K---±10%;M---±20%;
电极表面镀层材料 Terminal:G---金端头 Gold;S---锡端头 Tin;
包装类型 Packaging type:T---卷带盘装 Tape&Reel;B---散装 Bulk。
Page 3 of 30
4
电性能参数表 Electrical Characteristics List
误差
范围
Toleranc
e (%)
标称
感量
Inducta
nce
(nH)
感量测试
频率
Ls Test
frequency
(MHz)
Q 值测试
频率
Test
frequency
(MHz)
直流
电阻
Rdc
(Ω)
max
测试
电压
Test
voltage
(mV)
FHW0402UC1N0KST
±10
1.0
250
13
250
0.045
500
10000
1360
FHW0402UC1N2KST
±10
1.2
250
8
250
0.135
500
10000
640
FHW0402UC1N8KST
±10
1.8
250
16
250
0.070
500
6000
1040
FHW0402UC1N9KST
±10
1.9
250
16
250
0.070
500
6000
1040
FHW0402UC2N0KST
±10
2.0
250
18
250
0.070
500
6000
1040
FHW0402UC2N2KST
±10
2.2
250
18
250
0.070
500
6000
960
FHW0402UC2N4KST
±10
2.4
250
16
250
0.080
500
6000
790
FHW0402UC2N5KST
±10
2.5
250
15
250
0.120
500
6000
640
FHW0402UC2N7KST
±10
2.7
250
15
250
0.120
500
6000
640
FHW0402UC2N9KST
±10
2.9
250
8
250
0.300
500
6000
400
FHW0402UC3N3JST
±5
3.3
250
20
250
0.066
500
6000
840
FHW0402UC3N6JST
±5
3.6
250
20
250
0.066
500
6000
840
FHW0402UC3N9JST
±5
3.9
250
20
250
0.066
500
6000
840
FHW0402UC4N3JST
±5
4.3
250
20
250
0.091
500
6000
700
FHW0402UC4N7JST
±5
4.7
250
18
250
0.200
500
4500
640
FHW0402UC5N1JST
±5
5.1
250
18
250
0.083
500
4800
800
FHW0402UC5N6JST
±5
5.6
250
20
250
0.083
500
4800
760
FHW0402UC6N2JST
±5
6.2
250
23
250
0.083
500
4800
760
FHW0402UC6N8JST
±5
6.8
250
23
250
0.260
500
4800
680
FHW0402UC7N5JST
±5
7.5
250
23
250
0.100
500
4800
680
FHW0402UC8N2JST
±5
8.2
250
25
250
0.100
500
4400
680
FHW0402UC8N7JST
±5
8.7
250
25
250
0.200
500
4100
480
FHW0402UC9N0JST
±5
9.0
250
25
250
0.100
500
4160
680
FHW0402UC9N5JST
±5
9.5
250
25
250
0.200
500
4000
480
FHW0402UC010JST
±5
10
250
25
250
0.20
500
3900
480
FHW0402UC011JST
±5
11
250
25
250
0.120
500
3680
640
型号规格
Part NO.
客户料号
Custome
r P/N
Q值
( Min)
Page 4 of 30
自谐振
频率
SRF
(MHz)min
额定电流
Idc
(mA)max
误差
范围
Toleranc
e (%)
标称
感量
Inducta
nce
(nH)
感量测试
频率
Ls Test
frequency
(MHz)
Q 值测试
频率
Test
frequency
(MHz)
直流
电阻
Rdc
(Ω)
max
测试
电压
Test
voltage
(mV)
FHW0402UC012JST
±5
12
250
25
250
0.120
500
3600
640
FHW0402UC013JST
±5
13
250
25
250
0.210
500
3450
440
FHW0402UC015JST
±5
15
250
25
250
0.300
500
3280
560
FHW0402UC016JST
±5
16
250
25
250
0.220
500
3100
560
FHW0402UC018JST
±5
18
250
25
250
0.230
500
3100
420
FHW0402UC019JST
±5
19
250
25
250
0.200
500
3040
480
FHW0402UC020JST
±5
20
250
25
250
0.250
500
3000
420
FHW0402UC022JST
±5
22
250
25
250
0.300
500
2800
400
FHW0402UC023JST
±5
23
250
22
250
0.380
500
2720
310
FHW0402UC024JST
±5
24
250
25
250
0.300
500
2700
400
FHW0402UC027JST
±5
27
250
24
250
0.520
500
2480
280
FHW0402UC030JST
±5
30
250
25
250
0.500
500
2350
400
FHW0402UC033JST
±5
33
250
24
250
0.650
500
2350
350
FHW0402UC036JST
±5
36
250
25
250
0.600
500
2320
250
FHW0402UC039JST
±5
39
250
25
250
0.750
500
2100
200
FHW0402UC040JST
±5
40
250
25
250
0.600
500
2240
220
FHW0402UC043JST
±5
43
250
25
250
0.810
500
2030
100
FHW0402UC047JST
±5
47
250
25
250
0.830
500
2100
150
FHW0402UC051JST
±5
51
250
25
250
0.820
500
1750
100
FHW0402UC056JST
±5
56
250
25
250
0.97
500
1760
100
FHW0402UC062JST
±5
62
250
25
250
1.120
500
1620
100
FHW0402UC068JST
±5
68
250
25
250
1.12
500
1620
100
FHW0402UC075JST
±5
75
250
25
250
1.630
500
1400
50
FHW0402UC082JST
±5
82
250
25
250
1.70
500
1260
50
FHW0402UCR10JST
±5
100
250
25
250
2.00
500
1160
30
FHW0402UCR12JST
±5
120
250
25
250
2.20
500
1100
30
型号规格
Part NO.
客户料号
Custome
r P/N
Q值
( Min)
注:FHW0402 系列产品不印标。
Page 5 of 30
自谐振
频率
SRF
(MHz)min
额定电流
Idc
(mA)max
误差
范围
Toleranc
e (%)
标称
感量
Inducta
nce
(nH)
感量测试
频率
Ls Test
frequency
(MHz)
Q 值测试
频率
Test
frequency
(MHz)
直流
电阻
Rdc
(Ω)
max
测试
电压
Test
voltage
(mV)
FHW0603UC1N6KST
±10
1.6
250
18
250
0.04
500
12500
700
FHW0603UC1N8KST
±10
1.8
250
16
250
0.045
500
12500
700
FHW0603UC2N2KST
±10
2.2
250
12
250
0.09
500
10000
700
FHW0603UC3N3KST
±10
3.3
250
20
250
0.075
500
5900
700
FHW0603UC3N9JST
±5
3.9
250
22
250
0.08
500
6900
700
FHW0603UC4N7JST
±5
4.7
250
20
250
0.116
500
5800
700
FHW0603UC5N6KST
±10
5.6
250
18
250
0.20
500
5700
700
FHW0603UC6N8JST
±5
6.8
250
27
250
0.11
500
5800
700
FHW0603UC7N5JST
±5
7.5
250
28
250
0.11
500
4800
700
FHW0603UC8N2JST
±5
8.2
250
28
250
0.12
500
4700
700
FHW0603UC010JST
±5
10
250
31
250
0.13
500
4800
700
FHW0603UC012JST
±5
12
250
35
250
0.13
500
4000
700
FHW0603UC015JST
±5
15
250
30
250
0.15
500
4000
700
FHW0603UC018JST
±5
18
250
35
250
0.17
500
3100
700
FHW0603UC022JST
±5
22
250
38
250
0.19
500
3000
700
FHW0603UC027JST
±5
27
250
36
250
0.22
500
2800
600
FHW0603UC033JST
±5
33
250
36
250
0.22
500
2300
600
FHW0603UC039JST
±5
39
250
40
250
0.25
500
2200
600
FHW0603UC047JST
±5
47
200
36
200
0.28
500
2000
600
FHW0603UC056JST
±5
56
200
38
200
0.28
500
1900
600
FHW0603UC068JST
±5
68
200
36
200
0.34
500
1700
600
FHW0603UC082JST
±5
82
150
34
150
0.55
500
1700
400
FHW0603UCR10JST
±5
100
150
30
150
0.63
500
1400
400
FHW0603UCR12JST
±5
120
150
32
150
0.73
500
1300
300
FHW0603UCR15JST
±5
150
150
28
150
0.80
500
990
280
FHW0603UCR18JST
±5
180
100
25
100
1.45
500
990
240
型号规格
Part NO.
客户料号
Custome
r P/N
Q值
( Min)
注:FHW0603 系列产品不印标。
Page 6 of 30
自谐振
频率
SRF
(MHz)min
额定电流
Idc
(mA)max
误差
范围
Toleranc
e (%)
标称
感量
Inducta
nce
(nH)
感量测试
频率
Ls Test
frequency
(MHz)
FHW0603UCR22JST
±5
220
100
FHW0603UCR27JST
±5
270
FHW0603UCR33JST
±5
FHW0603UCR39JST
FHW0603UCR47JST
型号规格
Part NO.
客户料号
Custome
r P/N
Q 值测试
频率
Test
frequency
(MHz)
直流
电阻
Rdc
(Ω)
max
测试
电压
Test
voltage
(mV)
25
100
2.10
500
900
200
100
24
100
2.30
500
900
170
330
100
25
100
3.89
500
900
100
±5
390
100
25
100
4.35
500
800
100
±5
470
100
25
100
7.00
500
700
75
Q值
( Min)
注:FHW0603 系列产品不印标。
Page 7 of 30
自谐振
频率
SRF
(MHz)min
额定电流
Idc
(mA)max
误差
范围
Toleranc
e (%)
标称
感量
Inducta
nce
(nH)
感量测试
频率
Ls Test
frequency
(MHz)
Q 值测试
频率
Test
frequency
(MHz)
直流
电阻
Rdc
(Ω)
max
测试
电压
Test
voltage
(mV)
FHW0805UC2N2KGT
±10
2.2
250
50
1500
0.03
500
8500
800
FHW0805UC2N7JGT
±5
2.7
250
50
1500
0.045
500
8000
800
FHW0805UC3N3KGT
±10
3.3
250
35
1500
0.09
500
7900
600
FHW0805UC4N7KGT
±10
4.7
250
40
1000
0.05
500
6000
600
FHW0805UC5N6JGT
±5
5.6
250
50
1000
0.065
500
5500
600
FHW0805UC6N8JGT
±5
6.8
250
50
1000
0.11
500
5500
600
FHW0805UC8N2JGT
±5
8.2
250
35
1000
0.20
500
4700
600
FHW0805UC010JGT
±5
10
250
50
500
0.15
500
4200
600
FHW0805UC012JGT
±5
12
250
50
500
0.15
500
4000
600
FHW0805UC015JGT
±5
15
250
45
500
0.17
500
3400
600
FHW0805UC018JGT
±5
18
250
55
500
0.20
500
3300
600
FHW0805UC022JGT
±5
22
250
55
500
0.22
500
2600
500
FHW0805UC027JGT
±5
27
250
55
500
0.25
500
2500
500
FHW0805UC033JGT
±5
33
250
55
500
0.27
500
2050
500
FHW0805UC039JGT
±5
39
250
55
500
0.29
500
2000
500
FHW0805UC047JGT
±5
47
200
55
500
0.31
500
1650
500
FHW0805UC056JGT
±5
56
200
55
500
0.34
500
1550
500
FHW0805UC068JGT
±5
68
200
55
500
0.38
500
1450
500
FHW0805UC082JGT
±5
82
150
55
500
0.42
500
1300
400
FHW0805UCR10JGT
±5
100
150
50
500
0.46
500
1200
400
FHW0805UCR12JGT
±5
120
150
45
250
0.51
500
1100
400
FHW0805UCR15JGT
±5
150
100
45
250
0.56
500
920
400
FHW0805UCR18JGT
±5
180
100
45
250
0.64
500
870
400
FHW0805UCR22JGT
±5
220
100
40
250
1.05
500
850
400
FHW0805UCR27JGT
±5
270
100
40
250
1.10
500
650
350
FHW0805UCR33JGT
±5
330
100
40
250
1.40
500
600
310
FHW0805UCR39JGT
±5
390
100
40
250
1.50
500
560
290
型号规格
Part NO.
客户料号
Custome
r P/N
Q值
( Min)
Page 8 of 30
自谐振
频率
SRF
(MHz)min
额定电流
Idc
(mA)max
误差
范围
Toleranc
e (%)
标称
感量
Inducta
nce
(nH)
感量测试
频率
Ls Test
frequency
(MHz)
Q 值测试
频率
Test
frequency
(MHz)
直流
电阻
Rdc
(Ω)
max
测试
电压
Test
voltage
(mV)
FHW0805UCR47JGT
±5
470
50
33
100
2.00
500
375
250
FHW0805UCR56JGT
±5
560
25
23
50
1.90
500
340
230
FHW0805UCR68JGT
±5
680
25
23
50
2.10
500
300
190
FHW0805UCR82JGT
±5
820
25
23
50
2.14
500
250
180
FHW0805UC1R0JGT
±5
1000
25
20
50
2.40
500
200
170
FHW0805UC1R2JGT
±5
1200
7.9
18
50
2.55
500
180
170
FHW0805UC1R5JGT
±5
1500
7.9
18
50
2.80
500
170
160
FHW0805UC1R8JGT
±5
1800
7.9
18
50
3.80
500
140
150
FHW0805UC2R2JGT
±5
2200
7.9
16
7.9
4.20
500
50
150
型号规格
Part NO.
客户料号
Custome
r P/N
Q值
( Min)
Page 9 of 30
自谐振
频率
SRF
(MHz)min
额定电流
Idc
(mA)max
误差
范围
Toleranc
e (%)
标称
感量
Inducta
nce
(nH)
感量测试
频率
Ls Test
frequency
(MHz)
Q 值测试
频率
Test
frequency
(MHz)
直流
电阻
Rdc
(Ω)
max
测试
电压
Test
voltage
(mV)
FHW1008UC3N9JGT
±5
3.9
50
50
1500
0.035
500
6000
1000
FHW1008UC4N7JGT
±5
4.7
50
50
1500
0.045
500
6000
1000
FHW1008UC5N6JGT
±5
5.6
50
30
1000
0.18
500
6000
1000
FHW1008UC010JGT
±5
10
50
50
500
0.08
500
4100
1000
FHW1008UC012JGT
±5
12
50
50
500
0.09
500
3300
1000
FHW1008UC015JGT
±5
15
50
45
500
0.15
500
2500
1000
FHW1008UC018JGT
±5
18
50
50
350
0.11
500
2500
1000
FHW1008UC022JGT
±5
22
50
55
350
0.12
500
2400
1000
FHW1008UC027JGT
±5
27
50
55
350
0.13
500
1600
1000
FHW1008UC033JGT
±5
33
50
60
350
0.14
500
1600
1000
FHW1008UC039JGT
±5
39
50
60
350
0.15
500
1500
1000
FHW1008UC047JGT
±5
47
50
65
350
0.16
500
1500
1000
FHW1008UC056JGT
±5
56
50
65
350
0.18
500
1100
1000
FHW1008UC068JGT
±5
68
50
65
350
0.20
500
1000
1000
FHW1008UC082JGT
±5
82
50
60
350
0.22
500
1000
1000
FHW1008UCR10JGT
±5
100
25
60
350
0.56
500
1000
650
FHW1008UCR12JGT
±5
120
25
60
350
0.63
500
950
650
FHW1008UCR15JGT
±5
150
25
45
100
0.70
500
800
580
FHW1008UCR18JGT
±5
180
25
45
100
0.77
500
640
620
FHW1008UCR22JGT
±5
220
25
45
100
0.84
500
620
500
FHW1008UCR27JGT
±5
270
25
45
100
0.91
500
600
500
FHW1008UCR33JGT
±5
330
25
45
100
1.05
500
500
450
FHW1008UCR39JGT
±5
390
25
45
100
1.12
500
480
470
FHW1008UCR47JGT
±5
470
25
45
100
1.19
500
450
470
FHW1008UCR56JGT
±5
560
25
45
100
1.33
500
415
400
FHW1008UCR68JGT
±5
680
25
45
100
1.47
500
375
400
FHW1008UCR82JGT
±5
820
25
45
100
1.61
500
250
400
FHW1008UC1R0JGT
±5
1000
25
35
50
1.75
500
210
370
型号规格
Part NO.
客户料号
Custome
r P/N
Q值
( Min)
Page 10 of 30
自谐振
频率
SRF
(MHz)min
额定电流
Idc
(mA)max
误差
范围
Toleranc
e (%)
标称
感量
Inducta
nce
(nH)
感量测试
频率
Ls Test
frequency
(MHz)
Q 值测试
频率
Test
frequency
(MHz)
直流
电阻
Rdc
(Ω)
max
测试
电压
Test
voltage
(mV)
FHW1008UC1R2JGT
±5
1200
7.9
35
50
2.00
500
200
310
FHW1008UC1R5JGT
±5
1500
7.9
28
50
2.30
500
180
330
FHW1008UC1R8JGT
±5
1800
7.9
28
50
2.60
500
160
300
FHW1008UC2R2JGT
±5
2200
7.9
20
50
2.80
500
90
280
FHW1008UC2R7JGT
±5
2700
7.9
22
25
3.20
500
80
290
FHW1008UC3R3JGT
±5
3300
7.9
22
25
3.40
500
70
290
FHW1008UC3R9JGT
±5
3900
7.9
16
25
3.60
500
60
260
FHW1008UC4R7JGT
±5
4700
7.9
18
25
4.00
500
60
260
FHW1008UC5R6JGT
±5
5600
7.9
18
7.9
7.60
500
55
240
FHW1008UC6R8JGT
±5
6800
7.9
18
7.9
8.20
500
50
200
FHW1008UC8R2JGT
±5
8200
7.9
18
7.9
8.20
500
40
170
FHW1008UC100JGT
±5
10000
7.9
20
7.9
9.10
500
40
160
型号规格
Part NO.
客户料号
Custome
r P/N
Q值
( Min)
Page 11 of 30
自谐振
频率
SRF
(MHz)min
额定电流
Idc
(mA)max
误差
范围
Toleranc
e (%)
标称
感量
Inducta
nce
(nH)
感量测试
频率
Ls Test
frequency
(MHz)
Q 值测试
频率
Test
frequency
(MHz)
直流
电阻
Rdc
(Ω)
max
测试
电压
Test
voltage
(mV)
FHW1210HC3N9KGT
±10
3.9
100
30
300
0.05
500
6000
1000
FHW1210HC4N7JGT
±5
4.7
100
30
300
0.065
500
5800
1000
FHW1210HC8N2KGT
±10
8.2
100
30
300
0.07
500
5500
1000
FHW1210HC010JGT
±5
10
100
40
300
0.08
500
4000
1000
FHW1210HC012JGT
±5
12
100
40
300
0.08
500
3200
1000
FHW1210HC015JGT
±5
15
100
40
300
0.10
500
3200
1000
FHW1210HC018JGT
±5
18
100
50
300
0.10
500
2800
1000
FHW1210HC022JGT
±5
22
100
50
300
0.10
500
2000
1000
FHW1210HC027JGT
±5
27
100
50
300
0.11
500
1800
1000
FHW1210HC033JGT
±5
33
100
55
300
0.11
500
1800
1000
FHW1210HC039JGT
±5
39
100
55
300
0.12
500
1800
1000
FHW1210HC047JGT
±5
47
100
55
300
0.13
500
1500
1000
FHW1210HC056JGT
±5
56
100
55
300
0.14
500
1450
1000
FHW1210HC068JGT
±5
68
100
55
300
0.15
500
1200
900
FHW1210HC082JGT
±5
82
100
55
300
0.20
500
1000
900
FHW1210HCR10JGT
±5
100
100
55
300
0.21
500
900
850
FHW1210HCR12JGT
±5
120
100
60
300
0.21
500
800
800
FHW1210HCR15JGT
±5
150
100
60
300
0.25
500
780
750
FHW1210HCR18JGT
±5
180
50
60
300
0.30
500
760
700
FHW1210HCR22JGT
±5
220
50
60
300
0.32
500
650
670
FHW1210HCR27JGT
±5
270
50
55
300
0.34
500
620
630
FHW1210HCR33JGT
±5
330
50
45
150
0.38
500
600
590
FHW1210HCR39JGT
±5
390
50
45
150
0.58
500
510
530
FHW1210HCR47JGT
±5
470
50
45
150
0.80
500
500
490
FHW1210HCR56JGT
±5
560
35
45
150
1.10
500
420
460
FHW1210HCR68JGT
±5
680
35
45
150
1.20
500
400
430
FHW1210HCR82JGT
±5
820
35
45
150
1.82
500
370
400
型号规格
Part NO.
客户料号
Custome
r P/N
Q值
( Min)
Page 12 of 30
自谐振
频率
SRF
(MHz)min
额定电流
Idc
(mA)max
误差
范围
Toleranc
e (%)
标称
感量
Inducta
nce
(nH)
感量测试
频率
Ls Test
frequency
(MHz)
Q 值测试
频率
Test
frequency
(MHz)
直流
电阻
Rdc
(Ω)
max
测试
电压
Test
voltage
(mV)
FHW1210HC1R0JGT
±5
1000
35
45
150
1.85
500
340
320
FHW1210HC1R2JGT
±5
1200
35
35
150
1.87
500
220
300
FHW1210HC1R5JGT
±5
1500
7.9
30
50
1.95
500
160
310
FHW1210HC1R8JGT
±5
1800
7.9
30
50
2.25
500
160
310
FHW1210HC2R2JGT
±5
2200
7.9
30
50
2.41
500
110
310
FHW1210HC2R7JGT
±5
2700
7.9
25
25
2.85
500
100
300
FHW1210HC3R3JGT
±5
3300
7.9
20
25
3.12
500
85
300
FHW1210HC3R9JGT
±5
3900
7.9
20
25
3.60
500
80
290
FHW1210HC4R7JGT
±5
4700
7.9
16
25
4.00
500
60
280
FHW1210HC5R6JGT
±5
5600
7.9
20
7.9
5.00
500
60
250
FHW1210HC6R8JGT
±5
6800
7.9
20
7.9
8.00
500
55
230
FHW1210HC8R2JGT
±5
8200
7.9
20
7.9
8.60
500
50
170
FHW1210HC100JGT
±5
10000
7.9
22
7.9
6.80
500
20
200
型号规格
Part NO.
客户料号
Custome
r P/N
Q值
( Min)
Page 13 of 30
自谐振
频率
SRF
(MHz)min
额定电流
Idc
(mA)max
误差
范围
Toleranc
e (%)
标称
感量
Inducta
nce
(μH)
感量测试
频率
Ls Test
frequency
(MHz)
Q 值测试
频率
Test
frequency
(MHz)
直流
电阻
Rdc
(Ω)
max
测试
电压
Test
voltage
(mV)
FHW0603UFR10JST
±5
0.10
7.9
12
7.9
0.13
500
1150
1000
FHW0603UFR12JST
±5
0.12
7.9
12
7.9
0.16
500
1100
1000
FHW0603UFR15JST
±5
0.15
7.9
12
7.9
0.15
500
1050
1000
FHW0603UFR18JST
±5
0.18
7.9
12
7.9
0.15
500
950
1000
FHW0603UFR22JST
±5
0.22
7.9
12
7.9
0.20
500
900
900
FHW0603UFR27JST
±5
0.27
7.9
12
7.9
0.30
500
775
700
FHW0603UFR33JST
±5
0.33
7.9
12
7.9
0.32
500
725
600
FHW0603UFR39JST
±5
0.39
7.9
12
7.9
0.51
500
620
500
FHW0603UFR47JST
±5
0.47
7.9
12
7.9
0.62
500
540
420

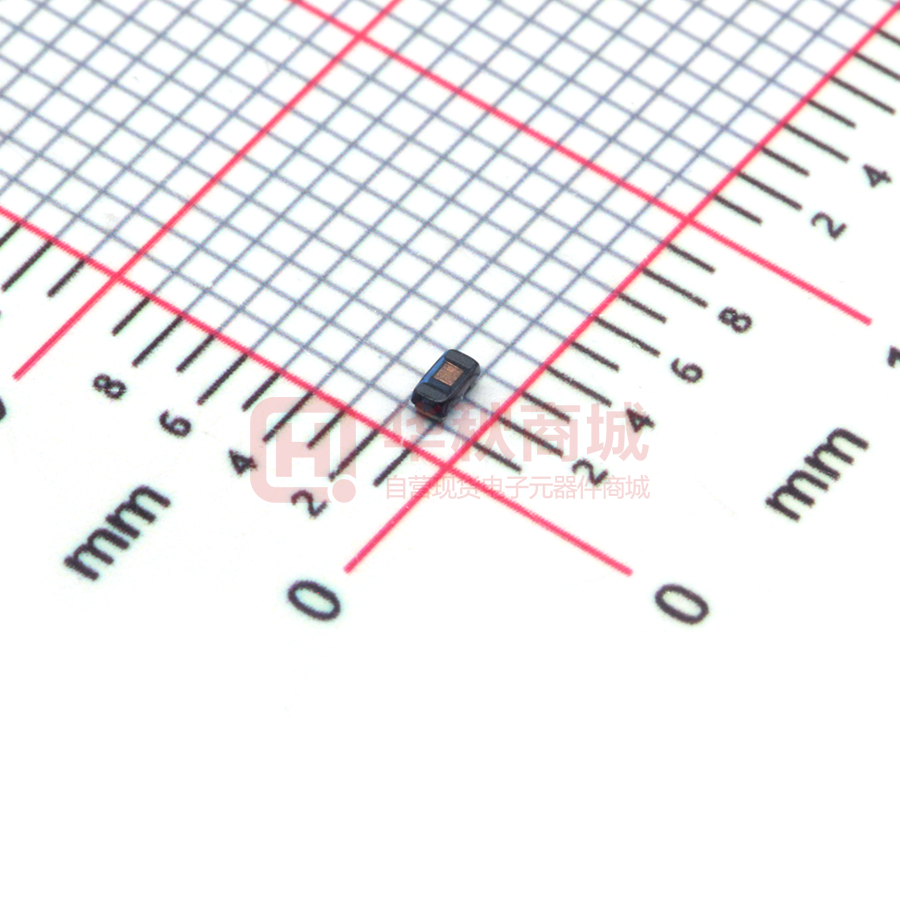

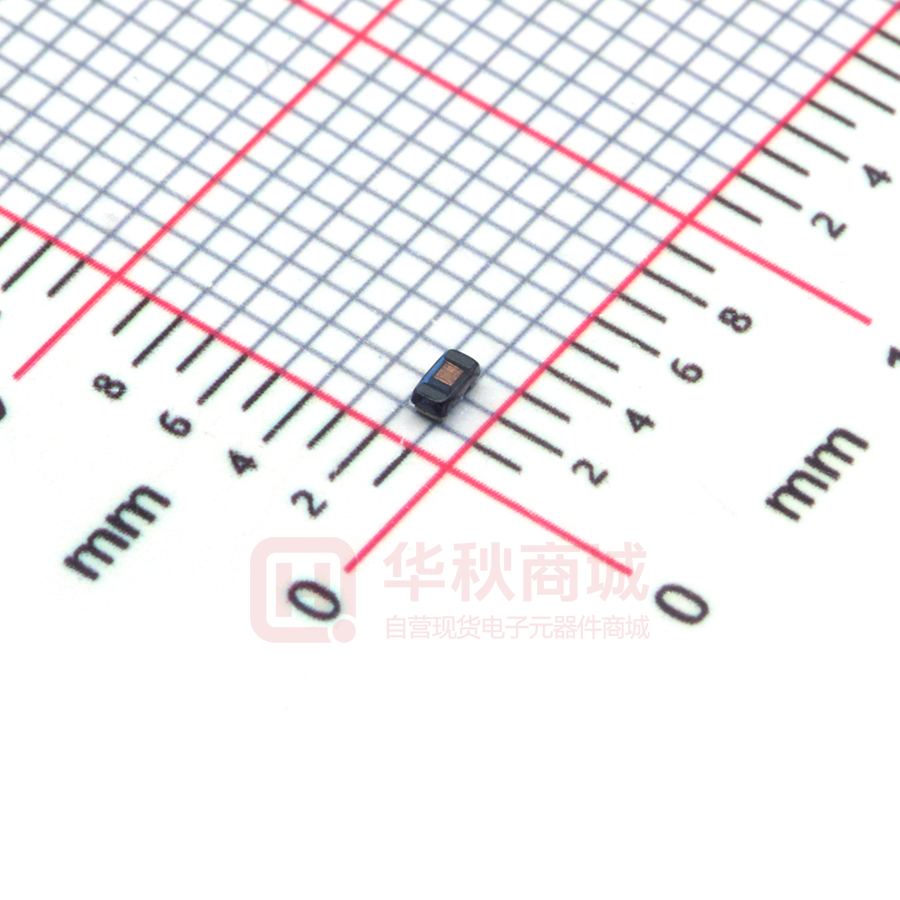

FHW0603UFR56JST
±5
0.56
7.9
12
7.9
0.65
500
600
400
FHW0603UFR68JST
±5
0.68
7.9
12
7.9
1.00
500
500
380
FHW0603UFR82JST
±5
0.82
7.9
12
7.9
1.30
500
500
350
FHW0603UF1R0JST
±5
1.0
7.9
12
7.9
1.50
500
400
330
FHW0603UF1R2JST
±5
1.2
7.9
12
7.9
1.70
500
380
320
FHW0603UF1R5JST
±5
1.5
7.9
12
7.9
1.90
500
300
310
FHW0603UF1R8JST
±5
1.8
7.9
12
7.9
2.20
500
180
300
FHW0603UF2R2JST
±5
2.2
7.9
12
7.9
2.30
500
180
280
FHW0603UF2R7JST
±5
2.7
7.9
12
7.9
3.10
500
150
250
FHW0603UF3R3JST
±5
3.3
7.9
12
7.9
2.90
500
150
230
FHW0603UF3R9JST
±5
3.9
7.9
12
7.9
3.20
500
120
210
FHW0603UF4R7JST
±5
4.7
7.9
12
7.9
4.00
500
100
200
型号规格
Part NO.
客户料号
Custome
r P/N
Q值
( Min)
注:FHW0603 系列产品不印标。
Page 14 of 30
自谐振
频率
SRF
(MHz)min
额定电流
Idc
(mA)max
误差
范围
Toleranc
e (%)
标称
感量
Inducta
nce
(μH)
感量测试
频率
Ls Test
frequency
(MHz)
Q 值测试
频率
Test
frequency
(MHz)
直流
电阻
Rdc
(Ω)
max
测试
电压
Test
voltage
(mV)
FHW0805UFR47JST
±5
0.47
25.2
10
25.2
0.40
500
450
500
FHW0805UFR56JST
±5
0.56
25.2
10
25.2
0.40
500
450
500
FHW0805UFR68JST
±5
0.68
25.2
10
25.2
0.60
500
400
500
FHW0805UFR82JST
±5
0.82
25.2
10
25.2
0.80
500
400
500
FHW0805UF1R0JST
±5
1.0
7.96
10
7.96
1.00
500
360
430
FHW0805UF1R2JST
±5
1.2
7.96
10
7.96
1.15
500
350
410
FHW0805UF1R5JST
±5
1.5
7.96
10
7.96
1.20
500
300
400
FHW0805UF1R8JST
±5
1.8
7.96
10
7.96
1.35
500
200
380
FHW0805UF2R2JST
±5
2.2
7.96
10
7.96
1.50
500
170
350
FHW0805UF2R7JST
±5
2.7
7.96
10
7.96
1.70
500
100
320
FHW0805UF3R3JST
±5
3.3
7.96
10
7.96
1.80
500
90
300
FHW0805UF3R9JST
±5
3.9
7.96
10
7.96
1.95
500
90
280
FHW0805UF4R7JST
±5
4.7
7.96
10
7.96
2.05
500
85
250
FHW0805UF5R6JST
±5
5.6
7.96
10
7.96
2.30
500
70
240
FHW0805UF6R8JST
±5
6.8
7.96
10
7.96
2.60
500
55
220
FHW0805UF8R2JST
±5
8.2
7.96
10
7.96
3.00
500
50
180
FHW0805UF100JST
±5
10
2.52
8
2.52
3.20
500
30
150
FHW0805UF120JST
±5
12
2.52
8
2.52
3.50
500
17
110
FHW0805UF150JST
±5
15
2.52
8
2.52
4.20
500
16
100
FHW0805UF180JST
±5
18
2.52
8
2.52
4.50
500
15
95
FHW0805UF220JST
±5
22
2.52
8
2.52
6.00
500
14
80
型号规格
Part NO.
客户料号
Custome
r P/N
Q值
( Min)
Page 15 of 30
自谐振
频率
SRF
(MHz)min
额定电流
Idc
(mA)max
误差
范围
Toleranc
e (%)
标称
感量
Inducta
nce
(μH)
感量测试
频率
Ls Test
frequency
(MHz)
Q 值测试
频率
Test
frequency
(MHz)
直流
电阻
Rdc
(Ω)
max
测试
电压
Test
voltage
(mV)
FHW1008IFR12JST
±5
0.12
25.2
12
25.2
0.15
500
850
800
FHW1008IFR39JST
±5
0.39
25.2
12
25.2
0.29
500
480
600
FHW1008IFR56JST
±5
0.56
25.2
12
25.2
0.42
500
330
600
FHW1008IFR68JST
±5
0.68
25.2
12
25.2
0.45
500
330
600
FHW1008IFR82JST
±5
0.82
25.2
12
25.2
0.62
500
300
600
FHW1008IF1R0JST
±5
1.0
25.2
12
25.2
0.55
500
300
580
FHW1008IF1R2JST
±5
1.2
7.96
12
7.96
0.75
500
250
550
FHW1008IF1R5JST
±5
1.5
7.96
12
7.96
0.85
500
230
400
FHW1008IF1R8JST
±5
1.8
7.96
12
7.96
0.95
500
168
320
FHW1008IF2R2JST
±5
2.2
7.96
12
7.96
1.30
500
150
315
FHW1008IF2R7JST
±5
2.7
7.96
12
7.96
1.40
500
100
300
FHW1008IF3R3JST
±5
3.3
7.96
12
7.96
1.50
500
80
280
FHW1008IF3R9JST
±5
3.9
7.96
12
7.96
1.55
500
60
250
FHW1008IF4R7JST
±5
4.7
7.96
12
7.96
1.75
500
50
210
FHW1008IF5R6JST
±5
5.6
7.96
12
7.96
1.90
500
40
190
FHW1008IF6R8JST
±5
6.8
7.96
12
7.96
2.00
500
35
175
FHW1008IF8R2JST
±5
8.2
7.96
12
7.96
2.20
500
25
160
FHW1008IF100JST
±5
10
2.52
10
2.52
2.50
500
25
155
FHW1008IF120JST
±5
12
2.52
10
2.52
2.60
500
20
145
FHW1008IF150JST
±5
15
2.52
10
2.52
3.00
500
20
130
FHW1008IF180JST
±5
18
2.52
10
2.52
3.00
500
20
130
FHW1008IF220JST
±5
22
2.52
10
2.52
3.90
500
18
105
FHW1008IF270JST
±5
27
2.52
10
2.52
4.00
500
10
100
FHW1008IF330JST
±5
33
2.52
10
2.52
4.80
500
8
85
FHW1008IF390JST
±5
39
2.52
10
2.52
5.00
500
7
80
FHW1008IF470JST
±5
47
2.52
10
2.52
5.70
500
7
60
FHW1008IF560JST
±5
56
2.52
10
2.52
6.00
500
6.5
55
FHW1008IF680JST
±5
68
2.52
10
2.52
6.70
500
6.5
50
型号规格
Part NO.
客户料号
Custome
r P/N
Q值
( Min)
Page 16 of 30
自谐振
频率
SRF
(MHz)min
额定电流
Idc
(mA)max
误差
范围
Toleranc
e (%)
标称
感量
Inducta
nce
(μH)
感量测试
频率
Ls Test
frequency
(MHz)
FHW1008IF820JST
±5
82
2.52
FHW1008IF101JST
±5
100
FHW1008IF121JST
±5
FHW1008IF151JST
FHW1008IF221KST
型号规格
Part NO.
客户料号
Custome
r P/N
Q 值测试
频率
Test
frequency
(MHz)
直流
电阻
Rdc
(Ω)
max
测试
电压
Test
voltage
(mV)
10
2.52
7.50
500
6.5
45
0.796
8
0.796
11.0
500
4.5
40
120
0.796
8
0.796
13.0
500
3
30
±5
150
0.796
8
0.796
15.0
500
3
25
±10
220
0.796
8
0.796
18.0
500
2.5
20
Q值
( Min)
Page 17 of 30
自谐振
频率
SRF
(MHz)min
额定电流
Idc
(mA)max
误差
范围
Toleranc
e (%)
标称
感量
Inducta
nce
(μH)
感量测试
频率
Ls Test
frequency
(MHz)
Q 值测试
频率
Test
frequency
(MHz)
直流
电阻
Rdc
(Ω)
max
测试
电压
Test
voltage
(mV)
FHW1210IF1R0JST
±5
1.0
7.96
12
7.96
0.30
500
220
450
FHW1210IF1R2JST
±5
1.2
7.96
12
7.96
0.30
500
210
450
FHW1210IF1R5JST
±5
1.5
7.96
12
7.96
0.40
500
200
450
FHW1210IF1R8JST
±5
1.8
7.96
12
7.96
0.50
500
195
450
FHW1210IF2R2JST
±5
2.2
7.96
12
7.96
0.60
500
175
450
FHW1210IF2R7JST
±5
2.7
7.96
12
7.96
0.70
500
120
420
FHW1210IF3R3JST
±5
3.3
7.96
12
7.96
1.10
500
80
380
FHW1210IF3R9JST
±5
3.9
7.96
12
7.96
1.20
500
75
360
FHW1210IF4R7JST
±5
4.7
7.96
12
7.96
1.30
500
60
350
FHW1210IF5R6JST
±5
5.6
7.96
12
7.96
2.00
500
50
320
FHW1210IF6R8JST
±5
6.8
7.96
12
7.96
1.50
500
35
310
FHW1210IF8R2JST
±5
8.2
7.96
12
7.96
1.60
500
35
305
FHW1210IF100JST
±5
10
2.52
10
2.52
1.00
500
30
300
FHW1210IF120JST
±5
12
2.52
10
2.52
1.20
500
25
265
FHW1210IF150JST
±5
15
2.52
10
2.52
2.00
500
22
225
FHW1210IF180JST
±5
18
2.52
10
2.52
2.10
500
22
210
FHW1210IF220JST
±5
22
2.52
10
2.52
2.40
500
20
200
FHW1210IF270JST
±5
27
2.52
10
2.52
2.70
500
18
180
FHW1210IF330JST
±5
33
2.52
10
2.52
2.90
500
15
160
FHW1210IF390JST
±5
39
2.52
10
2.52
4.70
500
16
150
FHW1210IF470JST
±5
47
2.52
10
2.52
5.20
500
10
140
FHW1210IF560JST
±5
56
2.52
10
2.52
5.60
500
8.0
125
FHW1210IF680JST
±5
68
2.52
10
2.52
4.70
500
5.0
110
FHW1210IF820JST
±5
82
2.52
10
2.52
5.60
500
5.0
100
FHW1210IF101JST
±5
100
0.796
8
0.796
6.80
500
5.0
95
FHW1210IF121JST
±5
120
0.796
8
0.796
7.90
500
4.0
85
FHW1210IF151JST
±5
150
0.796
8
0.796
9.00
500
4.0
80
型号规格
Part NO.
客户料号
Custome
r P/N
Q值
( Min)
Page 18 of 30
自谐振
频率
SRF
(MHz)min
额定电流
Idc
(mA)max
误差
范围
Toleranc
e (%)
标称
感量
Inducta
nce
(μH)
感量测试
频率
Ls Test
frequency
(MHz)
Q 值测试
频率
Test
frequency
(MHz)
直流
电阻
Rdc
(Ω)
max
测试
电压
Test
voltage
(mV)
FHW1210IF181JST
±5
180
0.796
8
0.796
14.5
500
3.0
70
FHW1210IF221JST
±5
220
0.796
8
0.796
16.5
500
2.6
65
FHW1210IF271KST
±10
270
0.796
8
0.796
18.0
500
2.5
60
FHW1210IF331KST
±10
330
0.796
8
0.796
19.0
500
2.3
55
FHW1210IF391KST
±10
390
0.796
8
0.796
21.5
500
2.2
45
FHW1210IF471KST
±10
470
0.796
8
0.796
22.5
500
2.0
40
型号规格
Part NO.
客户料号
Custome
r P/N
Q值
( Min)
Page 19 of 30
自谐振
频率
SRF
(MHz)min
额定电流
Idc
(mA)max
误差
范围
Toleranc
e (%)
标称
感量
Inducta
nce
(μH)
感量测试
频率
Ls Test
frequency
(MHz)
Q 值测试
频率
Test
frequency
(MHz)
直流
电阻
Rdc
(Ω)
max
测试
电压
Test
voltage
(mV)
FHW1812IFR33JST
±5
0.33
25.2
10
25.2
0.13
500
380
1000
FHW1812IFR56JST
±5
0.56
25.2
10
25.2
0.15
500
300
1000
FHW1812IF1R0JST
±5
1.0
7.96
15
7.96
0.22
500
200
1000
FHW1812IF1R2JST
±5
1.2
7.96
15
7.96
0.35
500
200
1000
FHW1812IF1R5JST
±5
1.5
7.96
15
7.96
0.32
500
180
1000
FHW1812IF1R8JST
±5
1.8
7.96
15
7.96
0.35
500
160
950
FHW1812IF2R2JST
±5
2.2
7.96
15
7.96
0.37
500
150
900
FHW1812IF2R7JST
±5
2.7
7.96
15
7.96
0.37
500
145
850
FHW1812IF3R3JST
±5
3.3
7.96
15
7.96
0.48
500
140
800
FHW1812IF3R9JST
±5
3.9
7.96
15
7.96
0.60
500
135
750
FHW1812IF4R7JST
±5
4.7
7.96
15
7.96
1.00
500
120
700
FHW1812IF5R6JST
±5
5.6
7.96
15
7.96
0.55
500
110
650
FHW1812IF6R8JST
±5
6.8
7.96
15
7.96
0.80
500
80
600
FHW1812IF8R2JST
±5
8.2
7.96
10
7.96
0.85
500
70
600
FHW1812IF100JST
±5
10
2.52
10
2.52
1.00
500
65
550
FHW1812IF120JST
±5
12
2.52
10
2.52
1.10
500
55
550
FHW1812IF150JST
±5
15
2.52
10
2.52
1.20
500
35
500
FHW1812IF180JST
±5
18
2.52
10
2.52
1.20
500
29
500
FHW1812IF220JST
±5
22
2.52
10
2.52
1.30
500
20
450
FHW1812IF270JST
±5
27
2.52
10
2.52
1.50
500
20
400
FHW1812IF330JST
±5
33
2.52
10
2.52
1.70
500
18
350
FHW1812IF390JST
±5
39
2.52
10
2.52
1.80
500
14
350
FHW1812IF470JST
±5
47
2.52
10
2.52
2.00
500
10
300
FHW1812IF560JST
±5
56
2.52
10
2.52
2.20
500
10
290
FHW1812IF680JST
±5
68
2.52
10
2.52
2.40
500
5.4
260
FHW1812IF820JST
±5
82
2.52
10
2.52
2.80
500
5.2
240
FHW1812IF101JST
±5
100
0.796
10
0.796
3.00
500
4.0
220
型号规格
Part NO.
客户料号
Custome
r P/N
Q值
( Min)
Page 20 of 30
自谐振
频率
SRF
(MHz)min
额定电流
Idc
(mA)max
误差
范围
Toleranc
e (%)
标称
感量
Inducta
nce
(μH)
感量测试
频率
Ls Test
frequency
(MHz)
Q 值测试
频率
Test
frequency
(MHz)
直流
电阻
Rdc
(Ω)
max
测试
电压
Test
voltage
(mV)
FHW1812IF121JST
±5
120
0.796
10
0.796
3.30
500
3.3
220
FHW1812IF151JST
±5
150
0.796
10
0.796
3.70
500
3.0
200
FHW1812IF181JST
±5
180
0.796
10
0.796
4.50
500
3.0
200
FHW1812IF221JST
±5
220
0.796
10
0.796
8.00
500
2.5
170
FHW1812IF271JST
±5
270
0.796
10
0.796
8.50
500
2.2
160
FHW1812IF331KST
±10
330
0.796
10
0.796
9.00
500
2.0
150
FHW1812IF391KST
±10
390
0.796
10
0.796
9.50
500
1.8
130
FHW1812IF471KST
±10
470
0.796
8
0.796
10.4
500
1.6
120
FHW1812IF561KST
±10
560
0.796
8
0.796
12.5
500
1.5
110
FHW1812IF681KST
±10
680
0.796
8
0.796
14.0
500
1.5
100
FHW1812IF821KST
±10
820
0.796
8
0.796
15.0
500
1.5
95
FHW1812IF102KST
±10
1000
0.252
6
0.252
16.5
500
1.4
90
型号规格
Part NO.
客户料号
Custome
r P/N
Q值
( Min)
自谐振
频率
SRF
(MHz)min
额定电流
Idc
(mA)max
注: FHW1812IF 除 1R0、2R2、3R3、3R9、4R7、5R6、100、150、220、270、330、390、560、820、101、271、471、561、
681、821、102 外,其余产品不印标。
Page 21 of 30
5 可靠性试验项目 Reliability Testing Items
序号
No.
项目
Items
要求
Requirements
试验方法及备注
Test Methods and Remarks
①、除非另有规定,所有试验和测量在下述条件进行。Unless otherwise specified, all
tests and measurements shall be carried out in the following conditions.
a)温度 Temperature:15℃~+35 ℃;
b)相对湿度Relative humidity:25%~75%;
试验用标准条件
1
c)气压 pressure:86 kPa~106 kPa。
Test Standard
②、在上述条件下测定有异议发生场合,按下述条件进行。Under the above conditions,
Conditions
the conditions for the determination of dissension shall be conducted according to
the following conditions.
a)温度 Temperature: 20℃±1℃;
b)相对湿度 Relative humidity:63%~67%;
c)气压 pressure:86 kPa~106 kPa。
工作温度范围
2
Operating
Temperature
① FHW-UC/HC series:-40℃~+125℃
/
②FHW-UF/IF/QF/HF series:-40~+85℃
Range
①外观无可见损伤痕迹;
No visible mechanical damage.
3
可焊性
Solder ability
②端电极表面焊锡覆盖率。
Electrode surface solder coverage.
FHW-UC/HC series:≥90%;
FHW-UF/IF/QF series:≥80%。
耐焊接热
4
Resistance
to Soldering
绝缘电阻
5
Insulation
Resistance
① 外观无可见损伤痕迹;
No visible mechanical damage.
② 感量变化不超过±5%;
Inductance shall not change more
than ±5%;
③Q 值变化不超过±10%。
Q shall not change more than±10%.
在 245±5℃熔融的焊锡(96.5%Sn/
3.0%Ag/0.5%Cu)中浸置 5±1s。
Dip pads in flux and dip in solder
pot(96.5Sn/3.0Ag/0.5Cu)at
245±5℃
for
5±1s.
在 260±5℃熔融的焊锡(96.5%Sn/
3.0%Ag/0.5%Cu)中浸置 10±1s。
Dip pads in flux and dip in solder
pot(96.5Sn/3.0Ag/0.5Cu)at
260±5℃
for
10±1s.
在电感器端子和包封层间施加 100V±15V 直
① FHW-UF/IF/QF series: ≥500MΩ;
流电压,持续 1 分钟。Input 100V±15V DC
② FHW-UC/HC series:≥1000 MΩ。
between the electrodes and the resin of
inductor and keep on 1 minute.
Page 22 of 30
序号
No.
项目
Items
要求
Requirements
①外观无可见损伤痕迹;
No visible mechanical damage.
振动
6
Vibration
②感量变化不超过±5%;
Inductance shall not change more
than ±5%;
③ Q 值变化不超过±10%。
Q shall not change more than±10%.
试验方法及备注
Test Methods and Remarks
振幅 1.5mm,频率 10~55Hz,每个方向(X、Y、
Z)保持 2 小时。Inductors shall be subjected
to vibration of 1.5mm amplitude frequency
10~55Hz (10Hz to 55Hz to 10Hz in a period
of 1 minute) for 2h in each of three(X、Y、
Z) axes.
将产品焊在 PCB 板上,按下图、表所示方向
及要求施加作用力。Weld the product on the
PCB board, and apply force as shown in the
diagram, direction and requirement.
端电极强度
7
Adhesion of
electrode
①试验后端电极无脱落;
The end electrode did not fall off
after the test.
②外观无可见损伤痕迹。
No visible mechanical damage.
尺寸规格 Size
施加力要求
0402UC Series
4.5 N
0603UF Series
7 N
0603UC、0805UF
Series
0805UC
And Above Series.
13 N
20 N
Keep time: (10±1)s
Speed: 1.0 mm/s.
①外观无可见损伤痕迹;
耐低温
8
Low
temperature
resistance
No visible mechanical damage.
②感量变化不超过±5%;
Inductance shall not change more
than ±5%;
③Q 值变化不超过±10%。
Q shall not change more than±10%.
Page 23 of 30
①FHW-UC/HC 系列产品放置于温度-55±2℃
+24
的环境中存放 1000 -0 h
FHW-UC/HC series shall be subjected
+24
to-55±2℃ for 1000 -0 h
②FHW-UF/IF/QF 系列产品放置于温度-40±
+24
2℃的环境中存放 1000 -0 h
FHW-UF/IF/QF series shall be subjected
+24
to -40±2℃ for1000 -0 h
序号
No.
项目
Items
要求
Requirements
①FHW-UC/HC 系列产品放置于温度+125±5℃
+24
的环境中存放 1000 -0 h
①外观无可见损伤痕迹;
No visible mechanical damage.
耐高温
9
High
temperature
resistance
试验方法及备注
Test Methods and Remarks
②感量变化不超过±5%;
Inductance shall not change more
than ±5%;
③Q 值变化不超过±10%。
Q shall not change more than±10%.
FHW-UC/HC series shall be subjected to
+24
+125±5℃ for1000 -0 h
②FHW-UF/IF/QF 系列产品放置于温度+85±5℃
+24
的环境中存放 1000 -0 h
FHW-UF/IF/QF series shall be subjected to
+24
+85±5℃ for 1000 -0 h
①在以下每个温度保持 4 小时。
In the following each temperature keep the 4
h.
a)20±2℃;
b)FHW-UC/HC Series:-55±2℃,
FHW-UF/IF/QF Series:-40±2℃;
电感量随温度变化率不超过±5%。
c)20±2℃;
Temperature
Inductance shall not change more than
d)FHW-UC/HC Series:125±2℃,
Characteristic
±5%.
温度特性
10
FHW-UF/IF/QF Series:85±2℃。
②然后以 c)温度为基础下分别与最高温及最低
温下电感偏差值计算变化率。
Then based on the temperature of C, the
variation rate of the inductance deviation at
the highest temperature and the lowest
temperature is calculated respectively.
①FHW-UC/HC 系列: +125℃ 60 分钟 ←→
-55℃ 60 分,钟循环 100 次;
①外观无可见损伤痕迹;
No visible mechanical damage.
温度循环
11
Thermal
Shock
②感量变化不超过±5%;
Inductance shall not change more
FHW-UC/HC series :+125℃ 60minutes ←→
-55℃ 60minutes 100 Cycles.
②FHW-UF/IF/QF 系列:+85℃ 60 分钟 ←→
than ±5%;
-40℃ 60 分,钟循环 32 次;
③Q 值变化不超过±10%。
FHW-UF/IF/QF series:+85℃ 60minutes ←→
Q shall not change more than±10%.
Page 24 of 30
-40℃ 60minutes 32 Cycles.
序号
No.
项目
Items
要求
Requirements
试验方法及备注
Test Methods and Remarks
①FHW-UC/HC 系列产品加额定电流在 125±2℃
+24
温度条件下存放 1000 -0 h
①外观无可见损伤痕迹;
高温负载
High
12
temperature
load
No visible mechanical damage.
②感量变化不超过±5%;
Inductance shall not change more
than ±5%;
③Q 值变化不超过±10%。
Q shall not change more than±10%.
FHW-UC/HC series shall be store at 125±2℃
+24
for 1000 -0 h with rated current applied.
②FHW-UF/IF/QF 系列产品加额定电流在 85±
+24
2℃温度条件下存放 1000 -0 h
FHW-UF/IF/QF/HF series shall be store at
+24
85±2 ℃ for 1000 -0 h with rated current
applied.
①外观无可见损伤痕迹;
No visible mechanical damage.
恒定湿热
13
Static Humidity
②感量变化不超过±5%;
Inductance shall not change more
than ±5%;
③Q 值变化不超过±10%。
将电感器放置在于湿度 90%~95%,温度 60±
+24
2℃的环境中存放 1000 -0 h
Inductors shall be subjected to 90%~95%RH.
+24
at 60±2℃ for 1000 -0 h
Q shall not change more than±10%.
①将电感器安装于试验基板上;在垂直方向施加
力(如下图所示)。Install the inductor on the test
substrate; Apply force in the vertical direction
(as shown below).
②该板应在(1±0.5) mm/s 的弯曲速率向下弯
曲 2 mm,保持时间≥5 s。The epoxy plate
should bend down to 2 mm at the bending rate
抗弯强度
14
Bending
strength
of (1±0.5) mm/s,Keep time ≧ 5 sec.
外观无可见损伤痕迹;
No visible mechanical damage.
Page 25 of 30
序号
No.
项目
Items
耐溶剂性
15
Solvent
Resistance
要求
Requirements
①外观无可见损伤痕迹;
No visible mechanical damage.
②感量变化不超过±5%;
Inductance shall not change more
than ±5%;
③Q 值变化不超过±10%。
试验方法及备注
Test Methods and Remarks
将元件浸泡在 23±5℃的异丙醇溶液中,保持
5±0.5 分钟。
Soak in the element 23±5℃ in isopropyl
alcohol solution, keep
5±0.5 min.
Q shall not change more than±10%.
注:以上要求测试电性能的项目,在室温下放置至少 2 h 后在 48 h 内进行测试。
Note:When there are questions concerning, test within 48 h after placing at room temperature for at least 2
h.
6 产品包装 Packaging
1)编带图 Taping drawings
2)卷盘尺寸 Reel dimensions (Unit:mm)
Part NO.
ΦA
typ.
ΦB
typ.
ΦC
typ.
D typ.
0402-1210
178
60
13
8.4
1812
330
98
13
16.4
3)导带及空格部分 Leader and blank portion
Page 26 of 30
4)编带尺寸 Taping dimensions (Unit: mm)
z
z
纸带 Paper tape
Part NO.
A
B
T
0402
0.74
1.23
0.60
塑料胶带 Embossed tape
Part NO.
W
E
F
D0
D1
P0
P1
P2
P0×10
t
A0
B0
K0
5)剥离力检验
0603
8.00
1.75
3.50
1.50
0.50
4.00
4.00
2.00
40.00
0.23
1.15
1.85
0.95
0805
8.00
1.75
3.50
1.50
0.65
4.00
4.00
2.00
40.00
0.23
1.85
2.45
1.50
1008
8.00
1.75
3.50
1.50
0.65
4.00
4.00
2.00
40.00
0.25
2.73
2.90
2.34
Peeling off force
Page 27 of 30
1210
8.00
1.75
3.50
1.50
0.65
4.00
4.00
2.00
40.00
0.23
2.96
3.60
2.40
1812
12.00
1.75
5.50
1.50
1.50
4.00
8.00
2.00
40.00
0.25
3.22
4.82
2.98
①盖带的剥离力要求 Peeling required
0402~1210 系列 :20 克~80 克 ;1812 系列:20 克~100 克
0402~1210 series :20g~80g ;1812 series:20g~100g
②测试条件 Test condition
盖带剥离速度:300mm/min±10%
Speed of peeling off : 300mm/min±10%
盖带剥离角度:165°~180°
Angle of peeling off: 165°~180°
6)包装数量(单位:粒)Packaging number (Unit: Pcs )
类型 Size
1812
1210
1008
0805
0603
0402
每卷数量 Per Reel
2000
2000
2000
3000
4000
5000
3 卷盒
------
6000
6000
9000
12000
15000
5 卷盒
10000
10000
10000
15000
20000
25000
10 卷盒
------
20000
20000
30000
40000
50000
1.5 盒箱
------
30000
30000
45000
60000
75000
3 盒箱
------
60000
60000
90000
120000
150000
4 盒箱
------
80000
80000
120000
160000
200000
5 盒箱
------
120000
120000
180000
240000
300000
大 3 盒箱
30000
------
------
------
------
------
每盒数量
Per Box
每箱数量
Per Case
7) 标签粘贴位置 Label stick station
卷盘标签 Reel label
纸盒标签 Carton label
纸盒标签 Carton label
外箱标签 Outer box label
7 推荐焊接条件 Recommend Soldering Conditions
1) 焊接条件 Soldering Conditions
本产品建议使用回流焊接法。
Applicable soldering process to the products is reflow soldering.
① 焊剂要求 Flux, Solder
z
使用松香基助焊剂,禁止使用卤化物含量超过 0.2(wt)%的强酸性助焊剂。
Don’t use highly acidic flux with halide content exceeding 0.2(wt)%(chlorine conversion value).
z
使用无铅焊料(96.5Sn /3.0Ag/0.5Cu)。
Using lead-free solder (96.5Sn /3.0Ag/0.5Cu)。
② 焊接要求 Soldering conditions
z
预热时,产品表温与焊料温度的温差最大不允许超出 150℃,焊接完冷却时,产品表温与溶剂温度
之间的温差最大不超过 100℃。预热不足有可能引发产品表面裂纹,从而导致产品品质下降。
Pre-heating should be in such a way that the temperature difference between solder and ferrite
surface is limited to 150℃ max. Also cooling into solvent after soldering should be in such way
Page 28 of 30
that the temperature difference is limited to 100℃ max. Un-enough pre-heating may cause
cracks on the ferrite, resulting in the deterioration of product quality.
z
产品要在以下画出的曲线允许的范围内进行焊接。其它焊接条件可能引起产品电极的腐蚀。当焊接
重复时,允许的时间为第一次做的累计时间。
Products should be soldered within the following allowable range indicated by the slanted line.
The excessive soldering conditions may cause the corrosion of the electrode. When soldering is
repeated, allowable time is the accumulated time.
2) 回流焊曲线 Reflow soldering profile
3) 手工焊接 Iron soldering
烙铁温度:350℃ (Max)
功率:最大为 30W
烙铁停留时间:
很抱歉,暂时无法提供与“FHW0603UFR56JST”相匹配的价格&库存,您可以联系我们找货
免费人工找货- 国内价格
- 20+0.14297
- 200+0.13409
- 500+0.12521
- 1000+0.11633
- 3000+0.11189
- 6000+0.10567
- 国内价格
- 20+0.28836
- 200+0.24516
- 600+0.22356
- 4000+0.19268
