CYTLP181(GB-TP)

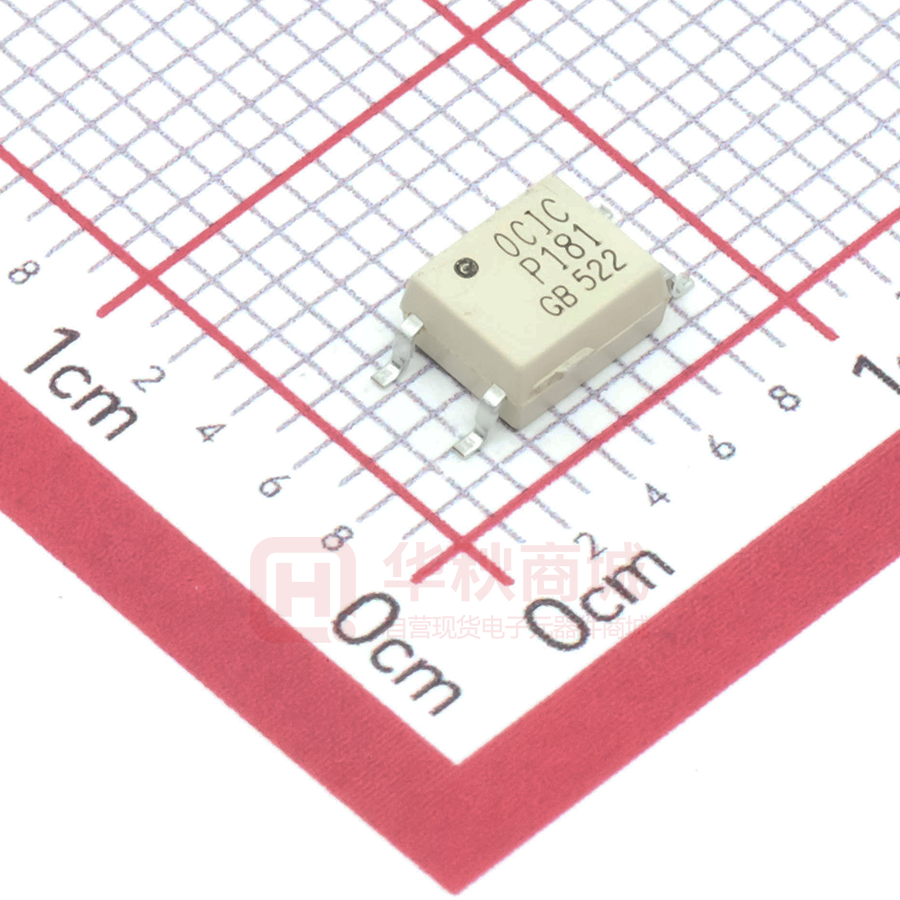

CYTLP181 概述 卓睿的CYTLP181是一块小外形的贴片光电藕合器件，适合表面贴装生产。CYTLP181是由一个砷化镓发光二极管 和一个光电晶体管组成的光电耦合器，它的体积比DIP小，适用于高密度表面贴装应用，如可编程控制器等。 特性       电流转换比 (CTR)范围: 50~600% （IF =5mA ,VCE =5V） 输入-输出隔离电压 (Viso=5000 Vrms) 集电极-发射极击穿电压 BVCEO≥80V 工作温度：-55~110°C UL 和 cUL 认证（NO.:E497745） 符合 EU REACH 和 RoHS Applications     开关电源，智能电表 工业控制，测量仪器 办公设备，比如复印机 家用电器，比如空调、风扇、热水器等 结构原理图和封装 极限参数 (Ta=25C) 参数 输入 输出 正向电流 正向脉冲电流 反向电压 功耗 结温 集电极功耗 集电极电流 集电极-发射极电压 发射极-集电极电压 结温 总功耗 隔离电压 工作温度 储存温度 © CHEUK YUI INNOVATION CO.,LIMITED Proprietary & Confidential 符号 额定值 单位 IF IFP VR P Tj PC IC VCEO VECO Tj Ptot Viso Topr Tstg 50 1 5 70 125 150 50 80 7 125 200 5000 -55~+110 -55~+125 mA A V mW °C mW mA V V °C mW Vrms °C °C 1 2018-5-5 DPC-CYTLP181-CN-Rev.1 CYTLP181 参数 焊接温度 符号 额定值 单位 Tsol 260(10s) °C 光电特性 (Ta=25C) 输入 输出 传输特性 Parameter 正向电压 反向电流 输入端电容 集电极暗电流 集电极-发射极击穿电压 发射极-集电极击穿电压 电流转换比 饱和压降 集电极-发射极饱和压降 隔离电容 集电极-发射极电容 输入-输出电容 Symbol VF IR Cin ICEO BVCEO BVECO CTR VCE(sat) RISO Cf CCE Cs Condition IF=20mA VR=5V V=0, f=1MHz VCE=70V IC=0.1mA, IF=0 IE=0.1mA, IF=0 IF=5mA, VCE=5V IF=20mA, IC=1mA DC1000V, 40~60%R.H. V=0, f=1MHz V=0, f=1MHz V=0, f=1MHz VCE=5V, IC=2mA, RL=100Ω, -3dB Fc 截止频率 Tr Tf Ton Toff 上升时间 下降时间 开关时间 开启时间 关断时间 * CTR=IC/IF x 100% Min. 80 7 50 1x1011 - Typ. 1.2 30 0.1 0.6 10 0.8 Max. 1.4 10 100 600 0.2 1.0 - Unit V µA pF nA V V % V Ω pF pF pF - 80 - kHz - - 12 12 12 12 µs µs µs µs VCE=10V, IC=2mA, RL=100Ω CTR 分级表 电流转换率(%)(IC/IF) 型号 分级标准 印字 IF = 5mA, VCE = 5V, Ta = 25°C Min Type Max Blank 50 - 600 BLANK，Y， GB，GR，BL Y 50 150 Y GR 100 - 300 GR GB 100 - 600 GB BL 200 - 600 BL CYTLP181 参数 Symbol Min. Typ. Max. Unit 工作电压 VCC - 5 48 V 正向电流 IF - 16 20 mA 集电极电流 IC - 1 10 mA © CHEUK YUI INNOVATION CO.,LIMITED Proprietary & Confidential 2 2018-5-5 DPC-CYTLP181-CN-Rev.1 CYTLP181 参数 Symbol Min. Typ. Max. Unit 工作温度 Topr -25 - 85 °C © CHEUK YUI INNOVATION CO.,LIMITED Proprietary & Confidential 3 2018-5-5 DPC-CYTLP181-CN-Rev.1 CYTLP181 测试电路 IF-Ta PC-Ta 环境温度（°C） 环境温度（°C） IFP-DR CTR- IF 占空比 © CHEUK YUI INNOVATION CO.,LIMITED Proprietary & Confidential 正向电流 IF（mA） 4 2018-5-5 DPC-CYTLP181-CN-Rev.1 CYTLP181 IF-VF IC-VCE 正向电压 VF（V） 集电极-发射极压降 VCE（V） CTR-Ta VCE(SAT)-Ta 环境温度（°C） 环境温度（°C） ICEO-Ta Switching Time-RL 正向电压 VF（V） 环境温度（°C） © CHEUK YUI INNOVATION CO.,LIMITED Proprietary & Confidential 负载电阻 RL（k） 5 2018-5-5 DPC-CYTLP181-CN-Rev.1 CYTLP181 AV-f VCE(SAT)-IF 频率（kHz） 正向电电流 IF（mA） 回流焊温度曲线图 20Sec TP 260℃ Ramp- up Temperature (℃) TL 217℃ Tsmax 200℃ Ramp-down 60~100Sec Tsmin 150℃ tL ( Soldering) 25℃ Time (Se c) 60~ 120 sec ts (Preh eat) 外形尺寸 4.4-0.15/+0.25 5.20± 0.20 4.40 TYP 0.40± 0.10 2.0 MAX 4.10± 0.20 3.6-0.15/+0.25 0.20 7.00± 0.30 © CHEUK YUI INNOVATION CO.,LIMITED Proprietary & Confidential 6 2.54 TYP 2018-5-5 DPC-CYTLP181-CN-Rev.1 CYTLP181 包装 封装形式 SOP4 1) 包装方式 白色卷盘 (ϕ330mm) 盘数量 盒数量 箱数量 静电袋 盒规格 箱规格 3000PCS/盘 15000PCS/盒 60000PCS/箱 380*380mm 355*90*337mm 377*347*355mm 内盒尺寸 2) 外箱尺寸 © CHEUK YUI INNOVATION CO.,LIMITED Proprietary & Confidential 7 2018-5-5 DPC-CYTLP181-CN-Rev.1 CYTLP181 Tape dimensions 卓睿研发有限公司保留在任何时候修改此规格的权利，以改善设计性能和提供更好的产品，恕不另行通 知。客户下定单之前请确认手头的资料是最新版本。客户需确认此芯片确实符合自己的需要且能满足自 己的要求。卓睿研发有限公司不对由使用本产品而衍生的知识产权或者其它法律问题负责。使用此IC时 请采取措施防止静电损坏。 © CHEUK YUI INNOVATION CO.,LIMITED Proprietary & Confidential 8 2018-5-5 DPC-CYTLP181-CN-Rev.1
