CYTLP127(TP)

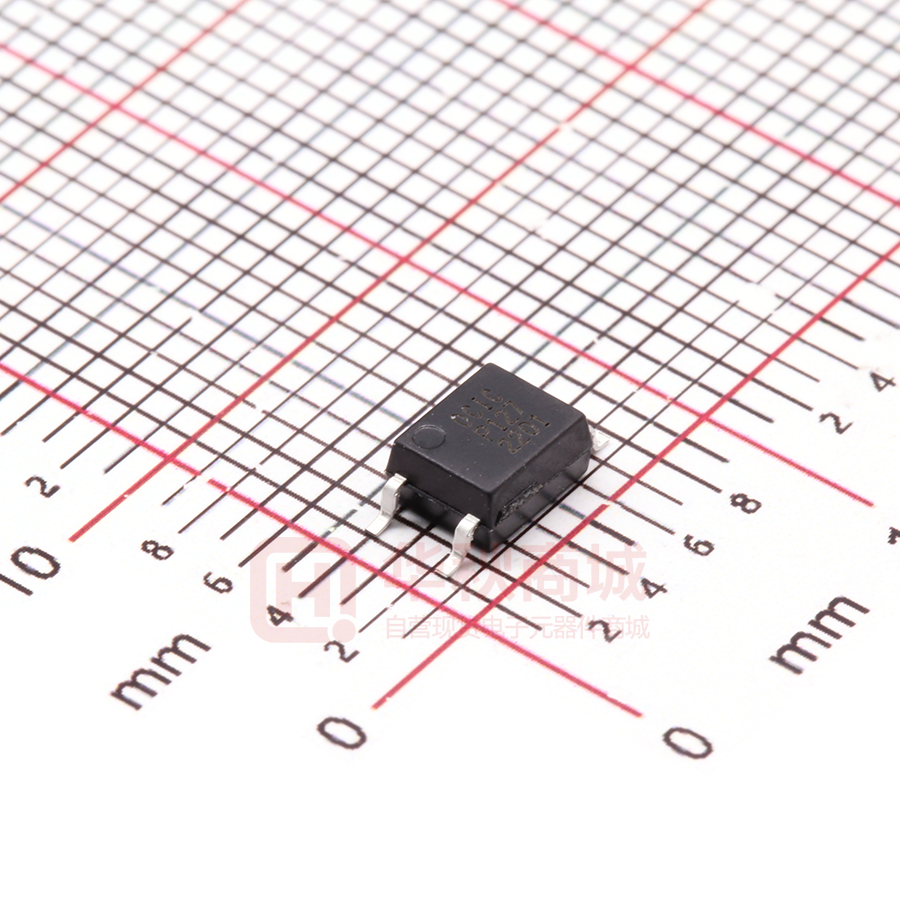

CYTLP127 描述 CYTLP127是卓睿研发的一款小型贴片的光耦产品，适用于表面贴片组装。CYTLP127由砷化镓红外发光二极管 与带积分基极-发射极电阻的达林顿光电晶体管组成的高压光电耦合器， VCEO达到300V以上。 特性  集电极−发射极 电压: 300 V (Min.)  电流传输比 1000%(Min.)  输入-输出隔离电压 Viso=3750 Vrms (min.)  UL 认 证 (NO.:E497745)  符合EU REACH 和RoHS  CQC 认证（NO:CQC20001238559） 应用领域  开关电源，智能仪表  工业控制，测量仪器  复印机等办公设备  家用电器：如空调、风扇、热水器等。 引脚外形(顶视图) 极限参数(Ta=25C) 参数 正向电流 输入端 正向电流温飘 正向脉冲电流 © CHEUK YUI INNOVATION CO.,LIMITED Proprietary & Confidential 符号 额定值 单位 IF 50 mA ΔI F / °C −0.7 (Ta ≥ 53°C) mA / °C IFP 1 (100μs pulse, 100pps) A 1 DPC-CYTLP127-CN-Rev.1 CYTLP127 参数 符号 额定值 单位 反向电压 VR 6 V 结温 Tj 125 °C 输出端功耗 PC 150 mW 输出电流 IC 150 mA 集电极-发射极电压 VCEO 300 V 发射极-集电极电压 VECO 0.3 V Tj 125 °C ΔP C / °C −1.5 mW / °C PT 200 mW 隔离电压 Viso 3750 (AC, 1min., R.H.≤ 60%) Vrms 工作温度 Topr -55~+110 °C 储存温度 Tstg -55~+125 °C 焊接温度 Tsol 260（10s） °C ΔP T / °C −2.0 mW / °C 输出端 结温 输出端功耗降额 (Ta ≥ 25°C) 总功耗 总功耗降额 (Ta ≥ 25°C) 光电特性 (Ta=25C) 参数 输入 符号 条件 最小 典型 最大 单位 正向电压 VF IF=10mA 1.0 1.15 1.3 V 反向电流 IR VR=5V 10 µA 终端电容 CT V=0, f=1kHz - 30 - pF VCE=200V - 10 200 nA - - 20 µA 集电极暗电流 输出 ICEO VCE = 200 V, Ta = 85°C 集电极-发射极击穿电压 V(BR)CEO IC=0.1mA, IF=0 300 V 发射极-集电极击穿电压 V(BR)ECO IE=0.1mA, IF=0 0.3 V 电容(集电极 to 发射极) CCE V=0, f=1MHz 12 pF 耦合的电特性 (Ta=25C) 参数 符号 条件 最小 典型 最大 单位 IC/IF IF = 1mA, VCE = 1 V 1000 4000 - % 饱和电流传输比（ CTR） IC/IF(SAT) IF = 10mA, VCE = 1 V 500 - - % 饱和压降 VCE (sat) IC=10mA, IF=1 mA - - 1.0 IC=100mA, IF=10 mA 0.3 电流传输比（CTR） © CHEUK YUI INNOVATION CO.,LIMITED Proprietary & Confidential 2 1.2 V DPC-CYTLP127-CN-Rev.1 CYTLP127 隔离特点 (Ta=25C) 参数 符号 条件 最小 典型 最大 单位 电容(输入到输出) CS VS = 0, f = 1 MHz - 0.8 - pF 隔离电阻 RS VS = 500 V, R.H.≤ 60% 5×10 1014 - Ω AC, 1 minute 3750 - - AC, 1 second, in oil - 5000 - DC, 1 minute, in oil - 5000 - 最小 典型 最大 - 40 - - 15 - - 50 - - 15 - - 5 - - 40 - - 80 - 隔离电压 BVS 10 Vrms Vdc 开关特性 (Ta=25C) 参数 符号 条件 tr 上升时间 下降时间 tf 打开时间 ton 关断时间 toff 打开时间 tON 存储时间 ts 关断时间 tOFF VCC = 10 V, IC = 10 mA RL = 100 Ω RL = 180 Ω (Fig.1) VCC = 10 V, IF = 16 mA 单位 μs μs 推荐的操作条件 参数 符号 最小 典型 最大 单位 工作电压 VCC - - 200 V 正向电流 IF - 16 25 mA 输出电流 IC - - 120 mA 工作温度 Topr -25 - 85 °C 注:建议的操作条件是作为获得器件预期性能的设计指南。此外，每个项目分别是一个独立的准则。在开发设计使用该产品时，请参考本文制定 的参数规格 Fig. 1 开关时间测试电路 © CHEUK YUI INNOVATION CO.,LIMITED Proprietary & Confidential 3 DPC-CYTLP127-CN-Rev.1 CYTLP127 © CHEUK YUI INNOVATION CO.,LIMITED Proprietary & Confidential 4 DPC-CYTLP127-CN-Rev.1 CYTLP127 © CHEUK YUI INNOVATION CO.,LIMITED Proprietary & Confidential 5 DPC-CYTLP127-CN-Rev.1 CYTLP127 © CHEUK YUI INNOVATION CO.,LIMITED Proprietary & Confidential 6 DPC-CYTLP127-CN-Rev.1 CYTLP127 回流焊曲线 10Sec Ramp-up Temperature (℃) Tsmin 150℃ 25℃ TL 217℃ Tsmax 200℃ TP 260℃ 60~100Sec tL (Soldering) Ramp-down Time (Sec) 60~120 sec ts (Preheat) 外形尺寸 包装 封装形式 SOP4 包装形式 白色料盘 (ϕ330mm) 盘数量 盒数量 箱数量 防静电袋规格 3000PCS/盘 15000PCS/盒 60000PCS/箱 380*380mm © CHEUK YUI INNOVATION CO.,LIMITED Proprietary & Confidential 7 盒规格 箱规格 355*90*337m 377*347*355m m m DPC-CYTLP127-CN-Rev.1 CYTLP127 内盒尺寸 外箱尺寸 © CHEUK YUI INNOVATION CO.,LIMITED Proprietary & Confidential 8 DPC-CYTLP127-CN-Rev.1 CYTLP127 编带尺寸 W 12.00±0.10 P1 8.00±0.10 T1 0.10min E F D0 D1 P0 1.75±0.10 5.50±0.05 1.50+0.10/-0 1.50+0.10/-0 4.00±0.10 P2 A0 B0 K0 T 2.00±0.10 3.90±0.10 7.38±0.10 2.50±0.10 0.2±0.05 10*P0 40.00±0.20 注意： ◼ 卓睿研发会持续不断改善质量、可靠性、功能或设计和提供更好的产品，保留在任何时候修改此规格的权利，恕不另行 通知。 ◼ 客户下定单之前请确认手头的资料是最新版本，客户需确认此芯片确实符合自己的需要且能满足自己的要求。 ◼ 请遵守产品规格书使用，卓睿研发不对使用时不符合产品规格书条件而导致的质量问题负责。 ◼ 如需要高可靠性且用于以上特定设备或装置的产品，如军事、核电控制、医疗、生命维持或救生等可能导致人身伤害或死 亡的设备或装置，请联系我们销售代表以获取建议。 ◼ 使用此产品时请采取措施防止静电损坏。 ◼ 如对文件中表述的内容有疑问，欢迎联系我们。 © CHEUK YUI INNOVATION CO.,LIMITED Proprietary & Confidential 9 DPC-CYTLP127-CN-Rev.1
