CYPS2501（KK）

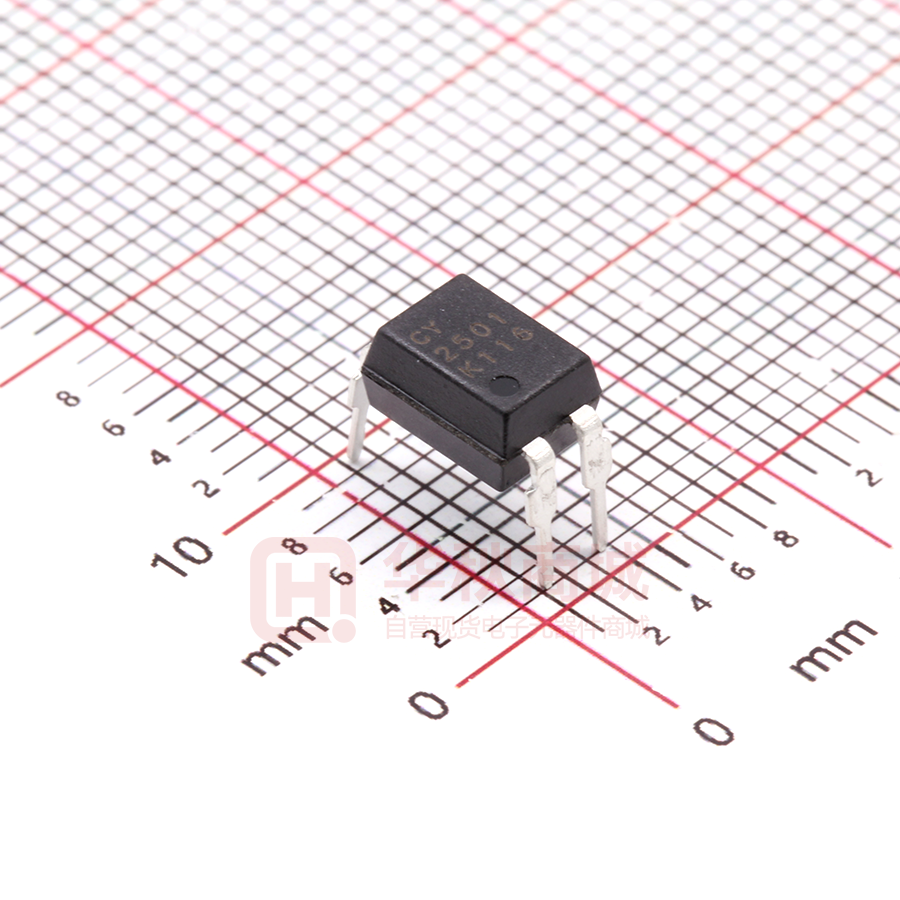

卓睿 CYPS2501 CHEUK YUI 概述 CYPS2501是可控制的光电藕合器件，电路之间的信号传输，使之前端与负载完全隔离，目的在于增加安全性， 减小电路干扰，减化电路设计。四引脚封装，两种形式（DIP、SMD） 特性      电流转换比 (CTR)范围: 80~600% （IF =5mA ,VCE =5V） 输入-输出隔离电压 (Viso=5000 Vrms) 集电极-发射极击穿电压 BVCEO≥80V UL 和 cUL 认证（NO.:E497745） 符合 EU REACH 和 RoHS Applications     开关电源，智能电表 工业控制，测量仪器 办公设备，比如复印机 家用电器，比如空调、风扇、热水器等 结构原理图和封装 1 4 2 3 Absolute Maximum Ratings (Ta=25C) 参数 符号 额定值 单位 正向电流 IF 50 mA 反向电压 VR 6 V 功耗 P 70 mW 集电极功耗 PC 150 mW 集电极电流 IC 50 mA 集电极-发射极电压 VCEO 80 V 发射极-集电极电压 VECO 7 V 总功耗 Ptot 200 mW 隔离电压 Viso 5000 Vrms 工作温度 Topr -55~+110 °C 储存温度 Tstg -55~+125 °C 焊接温度 Tsol 260 °C 输入 输出 © CHEUK YUI INNOVATION CO.,LIMITED Proprietary & Confidential 1 2018-1-31 DPC-CYPS2501-CN-Rev.1 卓睿 CYPS2501 CHEUK YUI 光电特性 (Ta=25C) Parameter 输入 Symbol Condition 正向电压 VF IF=20mA 反向电流 IR VR=5V 终端电容 Ct Typ. Max. Unit 1.2 1.4 V - - 10 µA V=0, f=1kHz - 30 250 pF ICEO VCE=70V - - 100 nA 集电极-发射极击穿电压 BVCEO IC=0.1mA, IF=0 80 - - V 发射极-集电极击穿电压 BVECO IE=0.1mA, IF=0 7 - - V CTR IF=5mA, VCE=5V 80 - 600 % VCE(sat) IF=20mA, IC=1mA - 0.1 0.2 V RISO DC1000V, 40~60%R.H. 1x1011 - - Ω 隔离电容 Cf V=0, f=1MHz - 0.6 1.0 pF 截止频率 Fc VCE=5V, IC=2mA, RL=100Ω, -3dB - 80 - kHz 上升时间 Tr - 4 18 µs 下降时间 Tf - 3 18 µs 集电极暗电流 输出 电流转换比 饱和压降 传输特性 开关时间 集电极-发射极饱和压降 VCE=10V, IC=2mA, RL=100Ω Min. * CTR=IC/IF x 100% CTR 分级表 电流转换率(%)(IC/IF) 型号 分级标准 IF = 5mA, VCE = 5V, Ta = 25°C Min Max K 300 600 L 200 400 M 80 240 D 100 300 H 80 160 W 130 260 Q 100 200 N 80 600 标志分类 CYPS2501 © CHEUK YUI INNOVATION CO.,LIMITED Proprietary & Confidential 2 2018-1-31 DPC-CYPS2501-CN-Rev.1 卓睿 CYPS2501 CHEUK YUI 图.2 电流转换比 vs. 正向电流曲线图 图.1 测试电路 VCC INPUT RL RD OUTPUT 10% 电流转换比 CTR (%) INPUT OUTPUT 90% t on Test C ircu it f or Re spo ns e Tim e t off tr tf VCC RL RD OUTPUT 正向电流 IF (mA) Test Circuit for Frequenc y Response 图.3 正向电流 vs. 正向电压曲线图 图.4 集电极电流 vs. 集-发电压曲线图 30 100 集电极电流 IC (mA) 正向电流 IF(mA) 25 10 O 75 C O 25 C 1 O -25 C IF=5mA 20 15 10 5 0 0.1 IF=10mA IF=2mA IF=1mA IF=0.5m 0 1 2 3 4 5 6 7 8 9 10 0.60.800000003 1.000000006 1.200000009 1.400000012 1.600000015 集电极-发射极 电压 VCE (V) 正向电压 VF (V) © CHEUK YUI INNOVATION CO.,LIMITED Proprietary & Confidential 3 2018-1-31 DPC-CYPS2501-CN-Rev.1 卓睿 CYPS2501 CHEUK YUI 500 450 400 350 300 250 200 150 100 50 0 图.6 饱和压降 vs. 环境温度曲线图 0.14 VCE=5V, IF=5mA 0.12 VCE=0.8V, IF=2mA -25 0 0.1 饱和压价 VCE(sat) (V) 相对电流转换比 (%) 图.5 相对电流转换比 vs.环境温度曲线图 25 50 75 0.08 0.06 0.04 0.02 0 100 -25 0 环境温度 Ta(C) 25 50 75 100 环境温度 Ta(C) 图.7 集电极暗电流 vs.环境温度曲线图 图.8 响应时间 vs. 负载电阻曲线图 1000 响应时间 (µs) 集电极暗电流 ICEO (nA) 10000 100 10 Toff 1 -25 0 25 50 75 100 环境温度 Ta(C) 负载电阻 RL (k) 图.10 饱和压降 vs. 正向电压曲线图 图.9 频率响应曲线图 6 VCE=2V IC=2mA Ta=25oC 5 饱和压降 VCE(sat) (V) 电压增益 Av (dB) -2 100 -12 RL=10k 1k IC=0.5mA 1mA 3mA 5mA 7mA 4 3 2 1 0 0 -22 0.5 5 频率 f (kHz) 50 © CHEUK YUI INNOVATION CO.,LIMITED Proprietary & Confidential 2 4 6 8 10 12 14 16 正向电压 IF (mA) 500 4 2018-1-31 DPC-CYPS2501-CN-Rev.1 卓睿 CYPS2501 CHEUK YUI 外形尺寸 Unit: mm (inch) 7.62±0.25 7.62±0.3 (.3) 6.4±0.25 6.5±0.5 (.256) 0.26 (.010) 7.85~8.80 7.62~9.98 (.30)~(.39) 4-pin DIP 7.62±0.25 4.58±0.25 4.6±0.5 7.62±0.3 7.62±0.25 (.3) (.181) 3.65±0.25 3.5±0.5 (.138) 1.2±0.1 (.047) 0.35+0.25 -0.30 (.014) 1.0±0.25 (.039) 0.26 (.010) 10.16±0.3 (.4) 2.54±0.25 (.1) 4-pin SMD © CHEUK YUI INNOVATION CO.,LIMITED Proprietary & Confidential 5 2018-1-31 DPC-CYPS2501-CN-Rev.1 卓睿 CYPS2501 CHEUK YUI 回流焊温度曲线图 20Sec Ramp- up TP 260℃ Temperat ure (℃ ) TL 217℃ Tsmax 200℃ Ramp-down 60~ 100Sec Tsmin 150℃ tL (Soldering) 25℃ Time(Sec) 60~ 120 sec t s (Preheat ) © CHEUK YUI INNOVATION CO.,LIMITED Proprietary & Confidential 6 2018-1-31 DPC-CYPS2501-CN-Rev.1 卓睿 CYPS2501 CHEUK YUI 包装 ■ 汇总表 封装形 盘/管 包装方式 式 数量 卷盘 2 千只/ SMD-4 (ϕ330m 蓝 盘 盘) 100 只 / 管装 DIP-4 (500*12*11mm) 管 盒数 箱数量 静电袋 盒规格 箱规格 量 2 盘/ 10 盒 / 380*380mm 340*60*340mm 620*360*365 mm 盒 箱 60 管/ 6 盒 / NA 盒 箱 备注 首尾端空至少 200mm min. 525*128*56mm 535*275*300 mm ■ DIP-4 条管包装 1) 每箱数量：36000 只 2) 内包装： i. 每条管 100 只，采用防静电条管，条管上有商标、防静电标志。 ii. 每盒 60 条管 3) 示意图: stic ky tape sticky tape 5 27 sticky tape 30 0 c art on 535 © CHEUK YUI INNOVATION CO.,LIMITED Proprietary & Confidential packing plastic tube in box 7 2018-1-31 DPC-CYPS2501-CN-Rev.1 卓睿 CYPS2501 CHEUK YUI ■ SMD-4 编带包装 1) 每卷数量：2000 只. 每箱数量：40000 只. 2) 内包装：每卷盘 2000 只. 3) 示意图： P0 T K0 D0 E P2 A B0 W F A-A P1 D1 A PIN#1 Location +5.0 -5.0 +5.0 -5.0 A0 W © CHEUK YUI INNOVATION CO.,LIMITED Proprietary & Confidential 8 ±0.2 2018-1-31 DPC-CYPS2501-CN-Rev.1 卓睿 CYPS2501 CHEUK YUI 卓睿研发有限公司保留在任何时候修改此规格的权利，以改善设计性能和提供更好的产品，恕不另行通 知。客户下定单之前请确认手头的资料是最新版本。客户需确认此芯片确实符合自己的需要且能满足自 己的要求。卓睿研发有限公司不对由使用本产品而衍生的知识产权或者其它法律问题负责。使用此IC时 请采取措施防止静电损坏。 © CHEUK YUI INNOVATION CO.,LIMITED Proprietary & Confidential 9 2018-1-31 DPC-CYPS2501-CN-Rev.1
