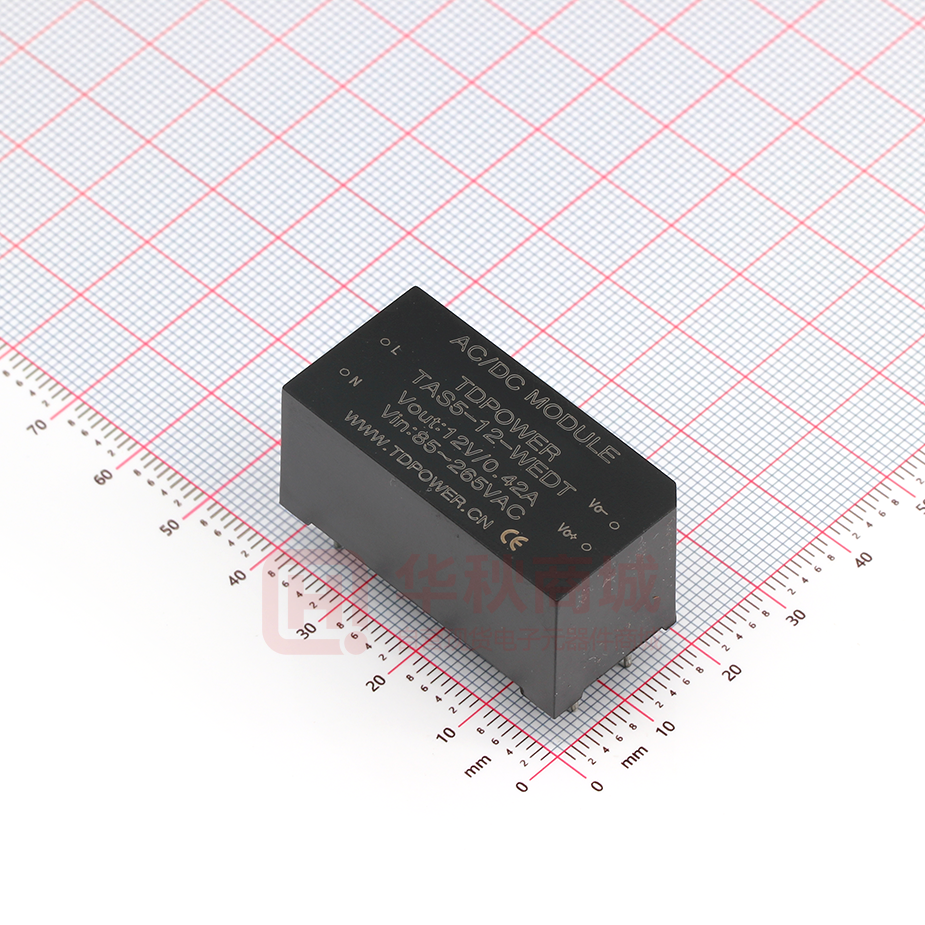

TAS5-12-WEDT

腾达电源 TDPOWER TA5 WxDx 系列 AC-DC 电源 产品特点 ▶宽压输入 85～265VAC,100～370VDC,47～400Hz ▶高可靠性,高精度稳压输出,低纹波噪声 ▶满载使用功率最大 5W, ▶空载功耗低至 0.1W,满载效率范围 72%～80% ▶满足单路/双路/双路隔离输出,隔离耐压≥2500VAC ▶双路隔离输出时,两路输出之间隔离电压≥1000VDC ▶输出过流保护,输出短路保护自恢复 ▶工作温度：-40℃～+85℃ ▶通过 CE 认证,符合 RoHS 标准 ▶CE-EMC: B-E191227380 ▶CE-LVD: B-E191227381 应用范围 ▶TA5 WxDx 系列电源是一款超小体积交直流两用电源模块，输入范围 85～265VAC,100～370VDC，满载输出可满足最大 5W, 主路典型输出纹波 30mV;空载功耗低至 0.1W,效率范围 72%～80%;满足单路/双路/双路隔离输出,隔离耐压≥2500VAC; 工 作温度-40℃～+85℃; 输入欠压保护，过流保护，输出短路保护自恢复。 ▶该系列广泛应用于物联网、AI 设备、智慧城市、仪器仪表、电力、工控控制、办公及民用等行业中。 ▶当应用有较高电磁兼容要求时，须参考本系列产品的 EMC 外围应用电路。 输入特性 项目 说明 输入电压范围 85～265VAC，短时间可抗 280VAC 电压冲击 输入频率范围 47～400Hz 推荐保险管 1A 慢熔保险管 待机功耗 低至 0.1W 输出特性 项目 输出电压精度 说明 Vo1≤±2% Vo2：“E”稳压版本≤±2%，“V”非稳压版本≈±5% 线性调整率 ≤0.5% 负载调整率 ≤1% 温度系数 ≤0.02%/℃ 短路保护 长期短路保护，自恢复 过流保护 ≥120% 北京恒大腾达科技有限公司 Tel:010-82967628 第 1 页 共 5 页 WWW.TDPOWER.CN 腾达电源 TDPOWER TA5 WxDx 系列 AC-DC 电源 一般特性 项目 说明 隔离电压 ≥2500VAC,双路隔离输出之间隔离电压≥1000VDC 绝缘电阻 500VDC,≥100MΩ 开关频率 典型 65KHz 工作温度范围 -40～85℃ 存储温度范围 -40～105℃ 存储湿度 ≤95%RH 手工焊接 350～400℃，时间≤5S 焊接温度 波峰焊接 260±5℃，时间 5～10S 冷却方式 自然冷却 平均无故障工作时间 200000h 隔离电容 1000Pf 外壳材质及重量 塑壳,≈15g EMC 特性 EMI EMS 传导骚扰 EN55011(CISPR11) / EN55032(CISPR32，CLASS B（需外配电路） 辐射骚扰 EN55011(CISPR11) / EN55032(CISPR32，CLASS B 静电放电 IEC/EN61000-4-2 辐射抗扰度 IEC/EN61000-4-3 脉冲群抗扰度 IEC/EN61000-4-4（需外配电路） 浪涌抗扰度 IEC/EN61000-4-5（需外配电路） 传导骚扰抗扰度 IEC/EN61000-4-6（需外配电路） 电压暂降、跌落和短时中断 抗扰度 北京恒大腾达科技有限公司 Tel:010-82967628 IEC/EN61000-4-11 第 2 页 共 5 页 WWW.TDPOWER.CN 腾达电源 TDPOWER TA5 WxDx 系列 AC-DC 电源 产品选型列表 型号 输入电压 VAC 输出电压 Vo1 输出 Vo2 输出电流 Io1 输出 Io2 纹波噪声 （mV） 典型效率 最大容载 uF TAS5-5-WEDT 85～265VAC 5 1 50 75% 2200 TAS5-12-WEDT 85～265VAC 12 0.42 50 78% 1000 TAS5-15-WEDT 85～265VAC 15 0.34 100 78% 1000 TAS5-24-WEDT 85～265VAC 24 0.21 100 80% 470 TAS5-5-WED 85～265VAC 5 1 50 75% 2200 TAS5-12-WED 85～265VAC 12 0.42 50 78% 1000 TAS5-15-WED 85～265VAC 15 0.34 100 78% 1000 TAS5-24-WED 85～265VAC 24 0.21 100 80% 470 TAD5-0303-WEDI 85～265VAC 3.3 3.3 1 0.1 50 72% 2200 TAD5-0503-WEDI 85～265VAC 5 3.3 0.9 0.1 50 74% 1000 TAD5-0505-WEDI 85～265VAC 5 5 0.9 0.1 50 74% 1000 TAD5-1205-WEDI 85～265VAC 12 5 0.37 0.1 50 76% 1000 TAD5-1505-WEDI 85～265VAC 15 5 0.3 0.1 50 76% 1000 TAD5-2405-WEDI 85～265VAC 24 5 0.19 0.1 50 78% 470 TAD5-0303-WVDI 85～265VAC 3.3 3.3 1 0.2 50 72% 2200 TAD5-0503-WVDI 85～265VAC 5 3.3 0.9 0.2 50 74% 1000 TAD5-0505-WVDI 85～265VAC 5 5 0.8 0.2 50 74% 1000 TAD5-0512-WVDI 85～265VAC 5 12 0.5 0.2 50 76% 1000 TAD5-0515-WVDI 85～265VAC 5 15 0.4 0.2 50 76% 1000 TAD5-0524-WVDI 85～265VAC 5 24 0.5 0.1 50 78% 1000 TAD5-1205-WVDI 85～265VAC 12 5 0.34 0.2 50 76% 1000 TAD5-1505-WVDI 85～265VAC 15 5 0.27 0.2 50 76% 1000 TAD5-2405-WVDI 85～265VAC 24 5 0.17 0.2 50 78% 470 备注 1：最大容载是指主路最大容载。 备注 2：纹波噪声指标是指主路输出最大纹波噪声。 备注 3：WEDI:"E"是指第二路稳压输出，输出电压精度≤±2%，输出电流 100mA，输出纹波噪声低于 5mV。 备注 4：WVDI:"V"是指第二路非稳压输出，电压精度≤±5%，输出电流 200mA，需外加 100UF 铝电容使输出纹波噪声降至 30mV 左右 备注 5：如以上输出电压不满足需求，请联系我司销售部门订制需求。 北京恒大腾达科技有限公司 Tel:010-82967628 第 3 页 共 5 页 WWW.TDPOWER.CN 腾达电源 TDPOWER TA5 WxDx 系列 AC-DC 电源 典型应用图 图1 一般应用电路 图2 EMC 解决方案 外部电路元器件的典型值 产品型号\ 元件 FUSE MOV1 CX LDM LCM CY1,CY2 LDM 为差模电 LCM 为共模电 感，推荐值为 感，推荐值为 47UH 10mH C1 TAS5-5-WEDT MOV 为压电阻， TAS5-12-WEDT 推荐值 Y2:102M/250VAC HEL10D471K P6KE6.8A NXA220uF/25V P6KE15A NXA220uF/25V P6KE18A NXA100uF/35V P6KE27A 电容） TAS5-24-WEDT 图3 NXA470uF/16V （三和瓷片 104K/275~310VAC TAS5-15-WEDT TVS 105K/50V CX 为安规电容， T1A/250V C2 双路隔离输出典型应用 元件 FUSE MOV CX LCM C1 C2，C4 C3 C5 产品型号 TAD5-0303-WxDI NXA470uF/16V 50V1U 陶瓷电容 100uF/16V 2000V1nF 陶瓷电容 NXA470uF/16V 50V1U 陶瓷电容 100uF/16V 2000V1nF 陶瓷电容 NXA470uF/16V 50V1U 陶瓷电容 110uF/25V 2000V1nF 陶瓷电容 TAD5-0515-WxDI NXA470uF/16V 50V1U 陶瓷电容 100uF/25V 2000V1nF 陶瓷电容 TAD5-0524-WxDI NXA470uF/16V 50V1U 陶瓷电容 100uF/35V 2000V1nF 陶瓷电容 TAD5-0503-WxDI TAD5-0505-WxDI T1A/250V MOV 为压电阻， CX 为安规电容， LCM 为共模电 推荐值 104K/275~310VA 感，推荐值为 HEL10D471K C 10mH TAD5-0512-WxDI 北京恒大腾达科技有限公司 Tel:010-82967628 第 4 页 共 5 页 WWW.TDPOWER.CN 腾达电源 TDPOWER TA5 WxDx 系列 AC-DC 电源 结构图与 PCB 封装图及引脚定义: 4P 引脚号 1 2 3 4 7P 引脚号 1 2 3 4 5 6 7 8 单路输出 L N Vo- Vo+ 单路输出 Vo1+ NP Vo1- NC NC NC N L 双路输出 Vo1+ NP Vo1- NC Vo2+ Vo2- N L 备注：NP 为无管脚，NC 为空管脚 包装信息：一盒 60 只，一箱 15 盒共 900 只。 重量信息：约 15g/只，毛重一盒约 1Kg，毛重一箱约 15Kg。 北京恒大腾达科技有限公司 Tel:010-82967628 第 5 页 共 5 页 WWW.TDPOWER.CN
