腾达电源 TDPOWER
TA5 WxDx 系列 AC-DC 电源
产品特点
▶宽压输入 85~265VAC,100~370VDC,47~400Hz
▶高可靠性,高精度稳压输出,低纹波噪声
▶满载使用功率最大 5W,
▶空载功耗低至 0.1W,满载效率范围 72%~80%
▶满足单路/双路/双路隔离输出,隔离耐压≥2500VAC
▶双路隔离输出时,两路输出之间隔离电压≥1000VDC
▶输出过流保护,输出短路保护自恢复
▶工作温度:-40℃~+85℃
▶通过 CE 认证,符合 RoHS 标准
▶CE-EMC: B-E191227380
▶CE-LVD: B-E191227381
应用范围
▶TA5 WxDx 系列电源是一款超小体积交直流两用电源模块,输入范围 85~265VAC,100~370VDC,满载输出可满足最大 5W,
主路典型输出纹波 30mV;空载功耗低至 0.1W,效率范围 72%~80%;满足单路/双路/双路隔离输出,隔离耐压≥2500VAC; 工
作温度-40℃~+85℃; 输入欠压保护,过流保护,输出短路保护自恢复。
▶该系列广泛应用于物联网、AI 设备、智慧城市、仪器仪表、电力、工控控制、办公及民用等行业中。
▶当应用有较高电磁兼容要求时,须参考本系列产品的 EMC 外围应用电路。
输入特性
项目
说明
输入电压范围
85~265VAC,短时间可抗 280VAC 电压冲击
输入频率范围
47~400Hz
推荐保险管
1A 慢熔保险管
待机功耗
低至 0.1W
输出特性
项目
输出电压精度
说明
Vo1≤±2%
Vo2:“E”稳压版本≤±2%,“V”非稳压版本≈±5%
线性调整率
≤0.5%
负载调整率
≤1%
温度系数
≤0.02%/℃
短路保护
长期短路保护,自恢复
过流保护
≥120%
北京恒大腾达科技有限公司
Tel:010-82967628
第 1 页 共 5 页
WWW.TDPOWER.CN
腾达电源 TDPOWER
TA5 WxDx 系列 AC-DC 电源
一般特性
项目
说明
隔离电压
≥2500VAC,双路隔离输出之间隔离电压≥1000VDC
绝缘电阻
500VDC,≥100MΩ
开关频率
典型 65KHz
工作温度范围
-40~85℃
存储温度范围
-40~105℃
存储湿度
≤95%RH
手工焊接 350~400℃,时间≤5S
焊接温度
波峰焊接 260±5℃,时间 5~10S
冷却方式
自然冷却
平均无故障工作时间
200000h
隔离电容
1000Pf
外壳材质及重量
塑壳,≈15g
EMC 特性
EMI
EMS
传导骚扰
EN55011(CISPR11) / EN55032(CISPR32,CLASS B(需外配电路)
辐射骚扰
EN55011(CISPR11) / EN55032(CISPR32,CLASS B
静电放电
IEC/EN61000-4-2
辐射抗扰度
IEC/EN61000-4-3
脉冲群抗扰度
IEC/EN61000-4-4(需外配电路)
浪涌抗扰度
IEC/EN61000-4-5(需外配电路)
传导骚扰抗扰度
IEC/EN61000-4-6(需外配电路)
电压暂降、跌落和短时中断
抗扰度
北京恒大腾达科技有限公司
Tel:010-82967628
IEC/EN61000-4-11
第 2 页 共 5 页
WWW.TDPOWER.CN
腾达电源 TDPOWER
TA5 WxDx 系列 AC-DC 电源
产品选型列表
型号
输入电压 VAC
输出电压
Vo1
输出 Vo2
输出电流
Io1
输出 Io2
纹波噪声
(mV)
典型效率
最大容载
uF
TAS5-5-WEDT
85~265VAC
5
1
50
75%
2200
TAS5-12-WEDT
85~265VAC
12
0.42
50
78%
1000

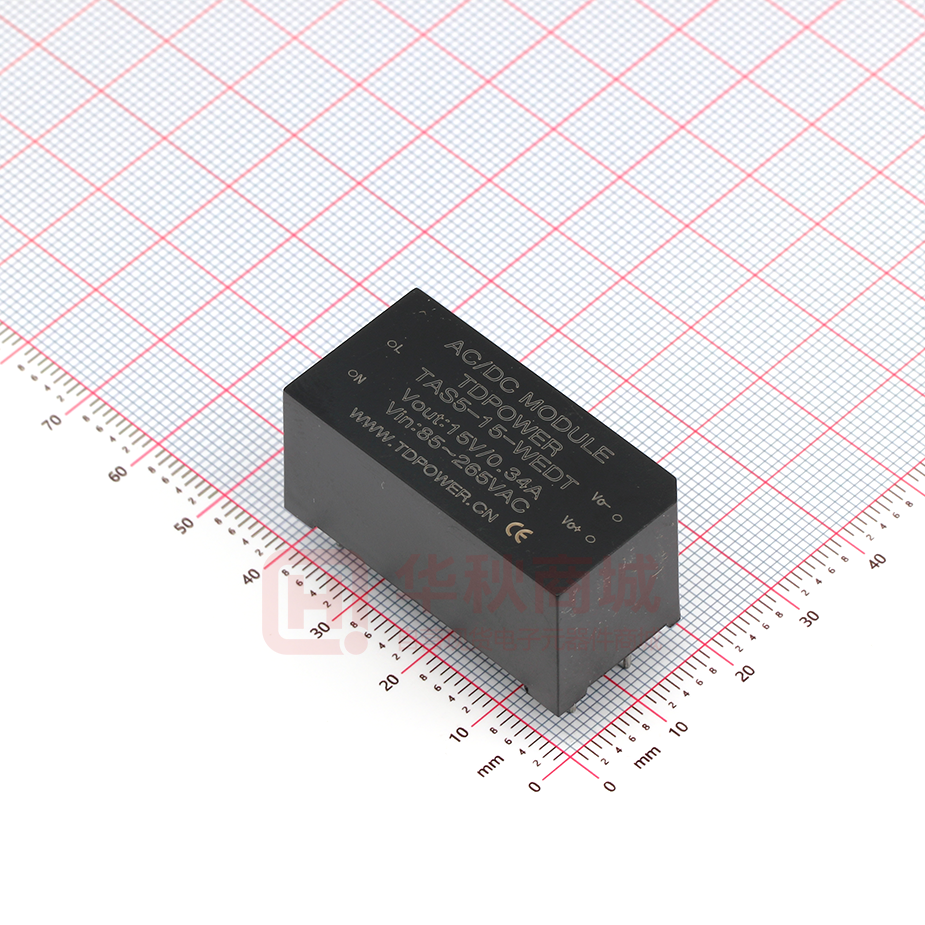

TAS5-15-WEDT
85~265VAC
15
0.34
100
78%
1000

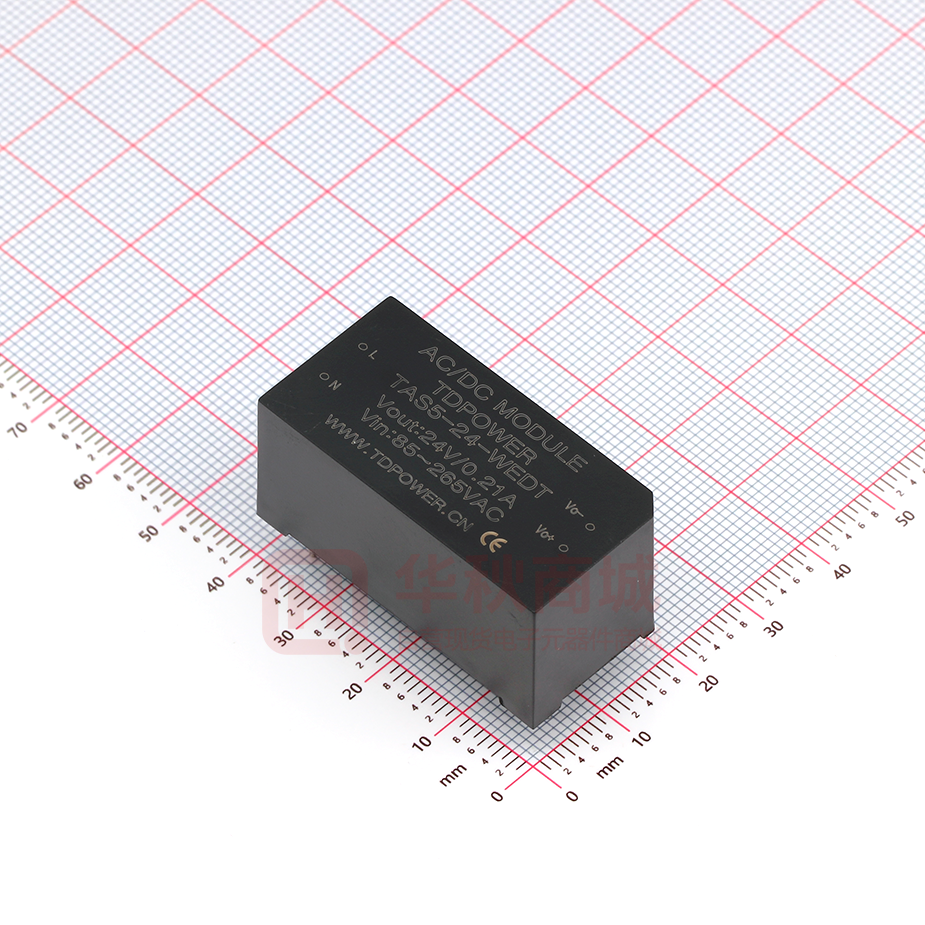

TAS5-24-WEDT
85~265VAC
24
0.21
100
80%
470
TAS5-5-WED
85~265VAC
5
1
50
75%
2200
TAS5-12-WED
85~265VAC
12
0.42
50
78%
1000
TAS5-15-WED
85~265VAC
15
0.34
100
78%
1000
TAS5-24-WED
85~265VAC
24
0.21
100
80%
470
TAD5-0303-WEDI
85~265VAC
3.3
3.3
1
0.1
50
72%
2200
TAD5-0503-WEDI
85~265VAC
5
3.3
0.9
0.1
50
74%
1000
TAD5-0505-WEDI
85~265VAC
5
5
0.9
0.1
50
74%
1000
TAD5-1205-WEDI
85~265VAC
12
5
0.37
0.1
50
76%
1000
TAD5-1505-WEDI
85~265VAC
15
5
0.3
0.1
50
76%
1000
TAD5-2405-WEDI
85~265VAC
24
5
0.19
0.1
50
78%
470
TAD5-0303-WVDI
85~265VAC
3.3
3.3
1
0.2
50
72%
2200
TAD5-0503-WVDI
85~265VAC
5
3.3
0.9
0.2
50
74%
1000
TAD5-0505-WVDI
85~265VAC
5
5
0.8
0.2
50
74%
1000
TAD5-0512-WVDI
85~265VAC
5
12
0.5
0.2
50
76%
1000
TAD5-0515-WVDI
85~265VAC
5
15
0.4
0.2
50
76%
1000
TAD5-0524-WVDI
85~265VAC
5
24
0.5
0.1
50
78%
1000
TAD5-1205-WVDI
85~265VAC
12
5
0.34
0.2
50
76%
1000
TAD5-1505-WVDI
85~265VAC
15
5
0.27
0.2
50
76%
1000
TAD5-2405-WVDI
85~265VAC
24
5
0.17
0.2
50
78%
470
备注 1:最大容载是指主路最大容载。
备注 2:纹波噪声指标是指主路输出最大纹波噪声。
备注 3:WEDI:"E"是指第二路稳压输出,输出电压精度≤±2%,输出电流 100mA,输出纹波噪声低于 5mV。
备注 4:WVDI:"V"是指第二路非稳压输出,电压精度≤±5%,输出电流 200mA,需外加 100UF 铝电容使输出纹波噪声降至 30mV 左右
备注 5:如以上输出电压不满足需求,请联系我司销售部门订制需求。
北京恒大腾达科技有限公司
Tel:010-82967628
第 3 页 共 5 页
WWW.TDPOWER.CN
腾达电源 TDPOWER
TA5 WxDx 系列 AC-DC 电源
典型应用图
图1
一般应用电路
图2
EMC 解决方案
外部电路元器件的典型值
产品型号\ 元件
FUSE
MOV1
CX
LDM
LCM
CY1,CY2
LDM 为差模电
LCM 为共模电
感,推荐值为
感,推荐值为
47UH
10mH
C1
TAS5-5-WEDT
MOV 为压电阻,
TAS5-12-WEDT
推荐值
Y2:102M/250VAC
HEL10D471K
P6KE6.8A
NXA220uF/25V
P6KE15A
NXA220uF/25V
P6KE18A
NXA100uF/35V
P6KE27A
电容)
TAS5-24-WEDT
图3
NXA470uF/16V
(三和瓷片
104K/275~310VAC
TAS5-15-WEDT
TVS
105K/50V
CX 为安规电容,
T1A/250V
C2
双路隔离输出典型应用
元件
FUSE
MOV
CX
LCM
C1
C2,C4
C3
C5
产品型号
TAD5-0303-WxDI
NXA470uF/16V
50V1U 陶瓷电容
100uF/16V
2000V1nF 陶瓷电容
NXA470uF/16V
50V1U 陶瓷电容
100uF/16V
2000V1nF 陶瓷电容
NXA470uF/16V
50V1U 陶瓷电容
110uF/25V
2000V1nF 陶瓷电容
TAD5-0515-WxDI
NXA470uF/16V
50V1U 陶瓷电容
100uF/25V
2000V1nF 陶瓷电容
TAD5-0524-WxDI
NXA470uF/16V
50V1U 陶瓷电容
100uF/35V
2000V1nF 陶瓷电容
TAD5-0503-WxDI
TAD5-0505-WxDI
T1A/250V
MOV 为压电阻,
CX 为安规电容,
LCM 为共模电
推荐值
104K/275~310VA
感,推荐值为
HEL10D471K
C
10mH
TAD5-0512-WxDI
北京恒大腾达科技有限公司
Tel:010-82967628
第 4 页 共 5 页
WWW.TDPOWER.CN
腾达电源 TDPOWER
TA5 WxDx 系列 AC-DC 电源
结构图与 PCB 封装图及引脚定义:
4P 引脚号
1
2
3
4
7P 引脚号
1
2
3
4
5
6
7
8
单路输出
L
N
Vo-
Vo+
单路输出
Vo1+
NP
Vo1-
NC
NC
NC
N
L
双路输出
Vo1+
NP
Vo1-
NC
Vo2+
Vo2-
N
L
备注:NP 为无管脚,NC 为空管脚
包装信息:一盒 60 只,一箱 15 盒共 900 只。
重量信息:约 15g/只,毛重一盒约 1Kg,毛重一箱约 15Kg。
北京恒大腾达科技有限公司
Tel:010-82967628
第 5 页 共 5 页
WWW.TDPOWER.CN
