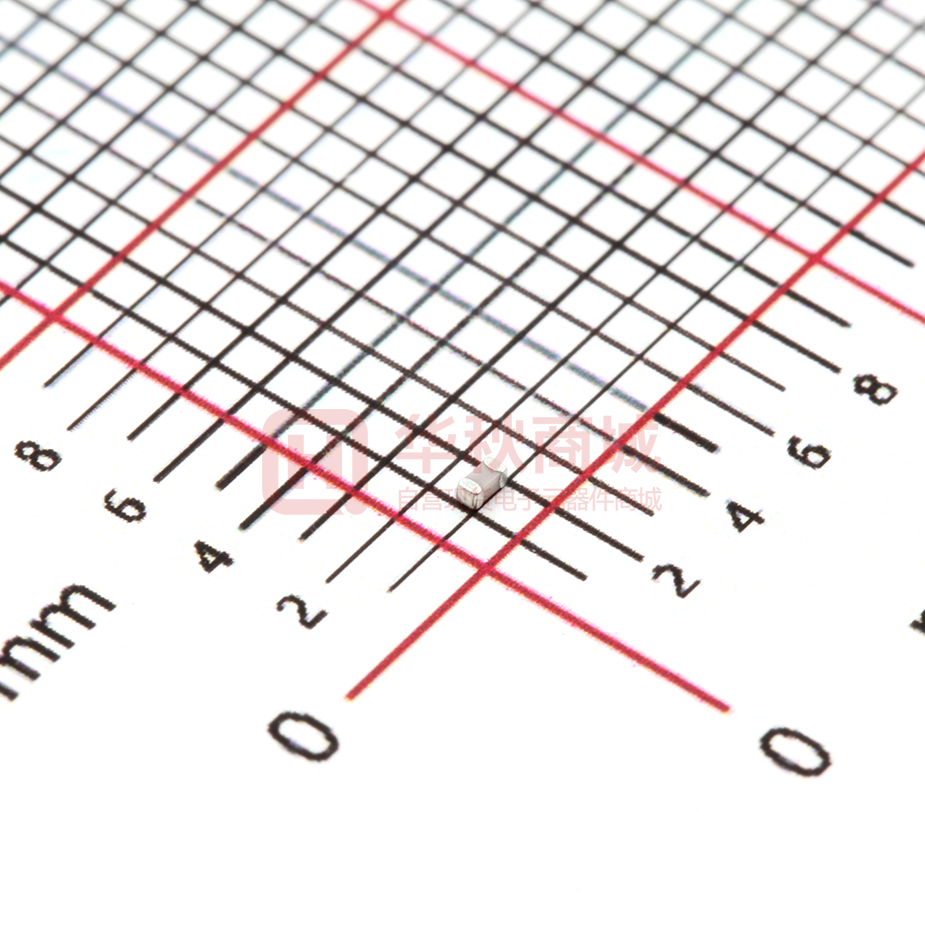

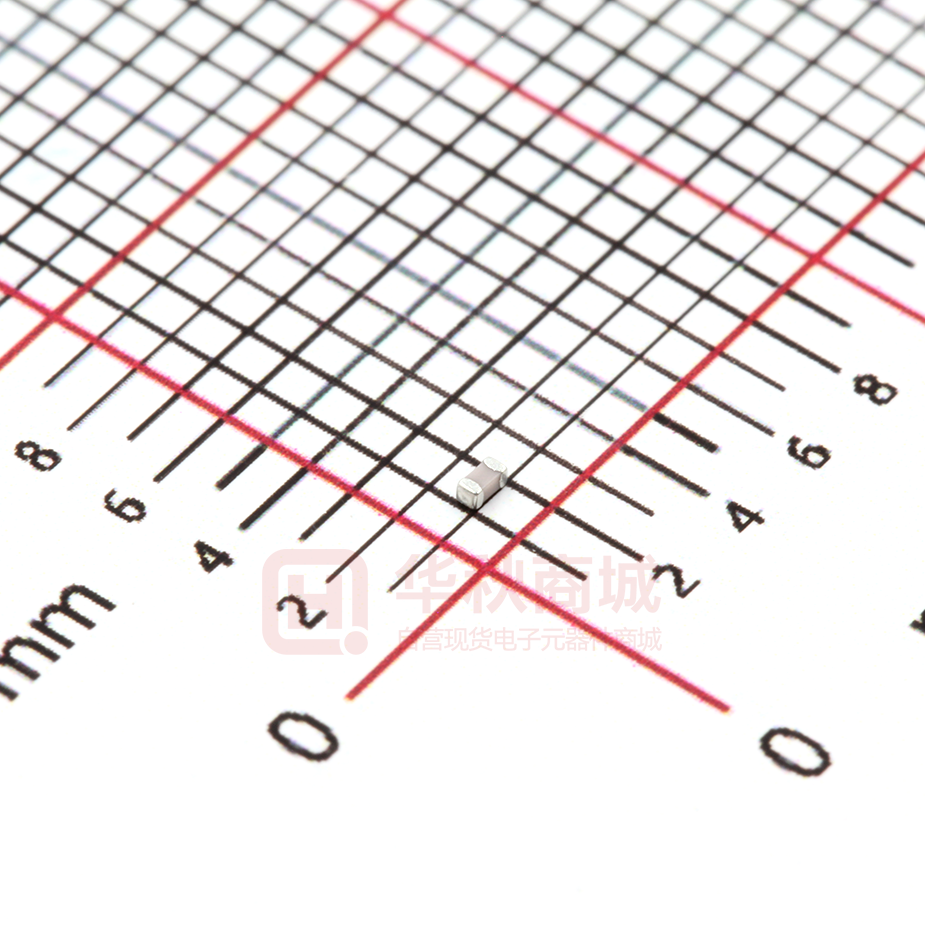

V100J0402C0G500NBT

广东微容电子科技有限公司 文件名 版本号 片式多层陶瓷电容器 SGVX-CFF202012 页码 第1页共 12页 文件类型 产品规格书 保密等级 外部公开 生效日期 2020-12-12 1、目的与应用特性： 本文件适用于下面列出的片式多层陶瓷电容器（英文缩写 MLCC） 。 ■通用；车载品 ； 2、术语/定义： 2.1 结构设计分类：■常规；超微型；高容；RF/微波；高压 2.2 产品尺寸规格：01005、0201、■0402、___等； 2.3 标称电容量范围：1 pF~ 2.2μF； 2.4 额定电压范围： 4 V~ 50 V； 2.5 介质特性组别：■C0G、■X7R、■X5R、■Y5V、■X6S、■X7T、■X7S、____等； 地址：中国广东省罗定市双东街道创业二路 1 号微容科技园 ADD：Viiyong Hi-Tech Park,No.1 Chuangye 2nd Road, Shuangdong Sub-district, 527200,Luoding City, Guangdong Province, P. R. China Postcode：527200 TEL：0766-3810639 FAX：0766-3810639 备注：产品规格书仅供设计选型参考用，不作为交货依据 外部公开文件(不可编辑版文件解密后对外公开) 广东微容电子科技有限公司 文件名 片式多层陶瓷电容器 版本号 页码 第2页共 12页 文件类型 产品规格书 保密等级 外部公开 生效日期 2020-12-12 SGVX-CFF202012 3、产品的命名规则： V 104 K 0402 X5R 160 N B * 微容通 标称电容量代 尺寸规格代码 温度系数或特性 额定电压 微容控制 用片式 码 代码 6R3=6.3V；100=10V 代码 多层陶 例 0R5=0.5pF （EIA 规格） 0402 C0G、X5R、X7R、 160=16V ；250=25V 瓷电容 101=100pF Y5V、X6S、X6T 500=50V 器 474=470000pF X7T、X7S 端电极类型 标称电容量的允许偏差 A：±0.05pF B：±0.1pF C：±0.25 pF G：±2% J：±5% K：±10% N：±30% X：±40% D：±0.5pF L：±15% F：±1% M：±20% 产品厚度代码 具体厚度代码 见表 1 N：Cu/Ni/Sn 三层结 构； Z：+80/-20% L1 L2 W T L 图 1 产品外形示意图 表1 尺寸规格 0402 MLCC 的尺寸规格 (单位: mm) 长度（L） 宽度（W） 1.00±0.05 0.50±0.05 1.00 +0.15 1.00 +0.20 -0.05 -0.05 0.50 0.50 外部公开文件(不可编辑版文件解密后对外公开) 0.10～0.35 -0.05 0.10～0.35 -0.05 0.10～0.35 +0.13 +0.20 端头宽度（L1、L2） 厚度（T） 厚度代码 0.50±0.05 0.50 0.50 +0.20 B -0.05 N -0.05 C +0.13 广东微容电子科技有限公司 文件名 版本号 片式多层陶瓷电容器 NP0 -55℃～+125℃ X7R X5R Y5V X6S X6T X7T X7S -55℃～+125℃ -55℃～+85℃ -30℃～+85℃ -55℃～+105℃ -55℃～+105℃ -55℃～+125℃ -55℃～+125℃ 35V 0402 16V 10V 6.3V 4.0V 温度系数或温度特性 C0G：0±30ppm/℃ C0H：0±60ppm/℃ ±15% ±15% +22/-82% ±22% +22%～-33% +22%～-33% ±22% 标称电容量范围 C0G X7R X5R 1pF~1.0nF 100pF~68nF 100pF~100nF 360pF~1.0nF 22nF~68nF 22nF~100nF — 100nF — — 100nF 100nF — 100 nF — 1pF~1.0nF 25V 产品规格书 容量范围与厚度代码对照表 尺寸 额定电压 50V 文件类型 表 2 产品的介质特性组别 工作温度范围 表3 /UR 第3页共 12页 保密等级 外部公开 生效日期 2020-12-12 SGVX-CFF202012 介质特性组别 规格 页码 22nF~100nF 10nF~220nF 470pF~1.0nF 100nF 82nF~470nF — — — — 56nF~100nF 100nF~470nF — — 100nF~470nF — — — — — 100nF~470nF — — 100nF~470nF — — 1.0uF — — 100nF~470nF — — 100nF~470nF — — 2.2uF — — 2.2uF 厚度 Y5V X6S X7T X7S 代码 100pF~68nF 22nF~68nF — — — — — 100 nF — — — 100 nF — 100 nF B N C B C 10nF~68nF — — — — — — — 100 nF B 100nF — 47nF~150nF 150nF~220nF — 100nF 150nF~220nF — — 220nF — — — 120nF~470nF 120nF~220nF 120nF~220nF 220nF~470nF 120nF~470nF 120nF~470nF 1.0uF 120nF~470nF 120nF~470nF 1.0uF~2.2uF 1.0uF~2.2uF — — — — — — — — — 470nF 1.0uF 1.0uF~2.2uF — 220nF — 120nF~220nF 120nF~220nF 120nF~220nF 120nF~470nF 470nF 120nF~470nF 220nF~470nF — — N C B N C B N C B N C C 100 nF 注：1）X7R、X5R、X6S、X6T、X7T、X7S 组别采用 E12 系列，Y5V 组别采用 E6 系列，C0G 组别采用 E24 系列， 10pF 以下规格允许使用整数标称值，如：1.0、2.0、3.0pF 等。 2）对于同尺寸、材质、容量的产品，额定电压可以由高往低覆盖。 外部公开文件(不可编辑版文件解密后对外公开) 广东微容电子科技有限公司 文件名 版本号 片式多层陶瓷电容器 SGVX-CFF202012 页码 第4页共 12页 文件类型 产品规格书 保密等级 外部公开 生效日期 2020-12-12 包装类型： 带式包装（标准载带圆盘包装） ，单盘最小包装数见表 4。 表 4 包装类型 0402 产品尺寸规格 产品厚度代码 圆盘尺寸 载带种类 包装数(Kpcs) B/N/C 7” 纸带 10 B/N/C 13” 纸带 50 第一次包装：每多盘物料装入包装盒。 第二次包装：将第一次包装好的包装盒装入纸质包装箱，箱内剩余空隙部位用轻质辅材填满。 以上包装形式亦可根据用户需要包装。 4. 技术规格和试验方法： 4.1 外观： 4.1.1 要求: 瓷体和端电极无明显伤痕。 4.1.2 试验方法: 在 10 倍显微镜下目测。 4.2 尺寸规格： 4.2.1 要求: 产品的外形和尺寸应符合图 1 及表 1 的要求。 4.2.2 试验方法：使用精度不低于 0.01 mm 的量具测量。 4.3 工作环境： C0G/C0H(NP0)、X7R 温度： -55℃～+125℃； 相对湿度： ≤95%（25℃） 大气压： 86 KPa ～106KPa X5R 温度： -55℃～+85℃； 相对湿度： ≤95%（25℃） 大气压： 86 KPa ～106KPa Y5V 温度： -30℃～+85℃； 相对湿度： ≤95%（25℃） 大气压： 86 KPa ～106KPa X6T、X6S 温度：-55℃～+105℃； 相对湿度: ≤95%（25℃） 大气压： 86 KPa ～106KPa X7T、X7S 温度：-55℃～+125℃；相对湿度: ≤95%（25℃） 大气压: 外部公开文件(不可编辑版文件解密后对外公开) 86 KPa ～106KPa 广东微容电子科技有限公司 文件名 版本号 片式多层陶瓷电容器 SGVX-CFF202012 页码 第5页共 12页 文件类型 产品规格书 保密等级 外部公开 生效日期 2020-12-12 4.4 产品的电性能指标和试验条件： 表 5 电性能指标和试验条件 条款 项目 指标 1 电容量 （C） 符合标称电容量及其允许偏差范围 C0G/C0H(NP0)： C≥30pF，tgδ≤10×10-4； C1000pF，f=1KHz±10% X7R、 X5R、 Y5V、X6S、X6T、 X7T、X7S： C≤100pF，f=1MHz±10%； C>100pF，f=1KHz±10% 测试电压： C≤100pF 1.0±0.2Vrms； 100pF＜C10nF 时，Ri×C≥500s X7R、X5R： 温度： 18～28℃； C≤25nF 时， 相对湿度： ≤RH 80%； Y5V： Ri≥4000MΩ 施加额定电压 60±5 秒 C>25nF 时， Ri×C≥100s C≤25nF, Ri≥4000MΩ C>25nF, Ri×C≥100s X6S、X6T、X7T、X7S： Ri×C≥100s C0G/C0H(NP0)： 3×UR X7R、X5R、Y5V、X6S、X6T、 无击穿或飞弧 X7T、X7S： 2.5×UR t=1 分钟 充、放电电流不超过 50mA 注：2 类陶瓷电容器（X7R、X5R、Y5V、X6S、X6T、X7T、X7S）电容量测试说明：当测试电容器的初始电 容量低于其允许偏差值时，需对测试样品进行 150℃±10℃热处理 60±5 分钟，然后在室温条件下放置 24±2 小 时，即去老化后再测试其电容量。 外部公开文件(不可编辑版文件解密后对外公开) 广东微容电子科技有限公司 文件名 版本号 片式多层陶瓷电容器 SGVX-CFF202012 页码 第6页共 12页 文件类型 产品规格书 保密等级 外部公开 生效日期 2020-12-12 4.5 产品的技术要求和试验方法： 表 6 中“试验方法”，未做具体说明时，为依据 GB/T 21041/21042 IDT IEC60384-21/22 进行。 条款 项目 1 电容量温 度系数或 温度特性 表 6 产品的技术要求和试验方法 试验方法 技术要求 预先干燥：16～24 小时 C0G/C0H(NP0)， C0G/C0H(NP0)： 在 25℃、-55℃、125℃下测量电容量，符合 αc ≤ ±30ppm/℃ (125℃)； 相应的温度系数 αc； -72≤αc≤+30ppm/℃ ( -55℃)； 或 150℃、1 小时专门预处理后放置 24 小时 (10pF 以下不测该项，由介质材料特性保证) （X7R、X5R、Y5V、X6S、X6T、X7T、X7S）， 分别在 θ1、25℃、θ2 下测量电容量，符合相 X7R、X5R：∆C/C ≤ ±15% 应的电容量变化特性。 X5R： θ1=-55℃， θ2=85℃ X6S、X7S：-22%≤∆C/C≤22%； X6T、X7T：-33%≤∆C/C≤22% X7R、X7S： θ1=-55℃， θ2=125℃ Y5V： θ1=-30℃， θ2=85℃ X6S、X6T：θ1=-55℃， θ2=105℃； 测试电压： 特殊规格测试电压见附表 6-1； Y5V：-82%≤∆C/C≤+22% 0402 X7R 27nF≤C≤100nF：0.5±0.1Vrms； 0402 100nF
