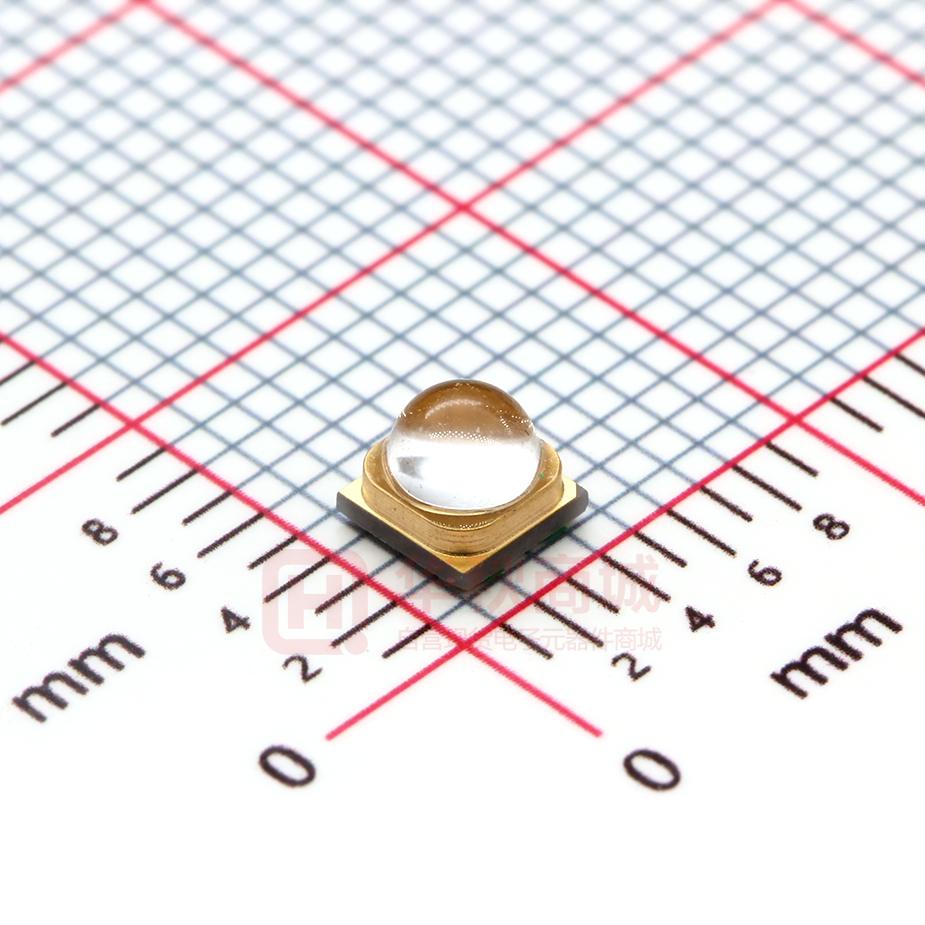

XL-3838UV1SA06G3

产品承认书 产品名称： 产品型号： 3838 带透镜单波紫外杀菌灯珠 7-15mw XL-3838UV1SA06G3 客户名称： 客户料号： 承认日期： 深圳市成兴光电子科技有限公司 制定 审核 核准 客户承认栏 确认 审核 核准 产 品 Part No. : 版本 A3 发布日期 目录 1. 产品特性 2. 应用领域 3. 产品参数 4. 极限使用条件 5. 产品规格 6. 典型特性曲线 7. 产品包装与运输 8. 焊接建议 9. 使用建议和说明 10. 免责声明 承 认 书 XL-3838UV1SA06G3 2020.05.10 页码 1 of 9 产 品 承 Part No. : 版本 A3 认 书 XL-3838UV1SA06G3 发布日期 2020.05.10 页码 2 of 9 产 品 规 格 书 1. 产品特性 ◆ ◆ ◆ ◆ ◆ 高光输出功率； 寿命长，低光衰； 环保，节能，高可靠性； 耐用，防冲击，易设计，适合在多领域应用； 内置 UVC 波长芯片，独特设计应用更广泛； 2. 应用领域 ◆ ◆ ◆ ◆ ◆ 杀菌消毒； 空气和水净化； 紫外探测与通讯技术； 食品加工保鲜、食品饮料的包装，生鲜储存等； 医疗卫生，皮肤病治疗等； 3. 产品参数 类型 参数 正向电压 UVC 反向电流 反向电压 辐射功率 峰值波长 半波宽 符号 Vf1 Vf3 Ir Vr Φe WLP HW 测试条件 If =100mA If=10uA Vr =-5V Ir=-10μA If =100mA If =100mA If =100mA 最小值 4.5 4 — 10 7 260 8 典型值 6 — — — — — -- 最大值 8 — 1.0 — 15 280 14 单位 V V uA V mw nm nm 注： ◆ 产品测试环境@Tc=22℃； ◆ 可根据客户要求定制特殊规格产品，可根据客户要求对产品参数进行细分； ◆ 上述特性数据源自深圳市成兴光电子科技有限公司测量设备，其正向电压、峰值波长、辐射功率的测量误差分别为±0.2V、 ±3nm 和±10%； ◆ 本产品详细参数之分类细则及标签代码命名规则将另行提供。 产 品 承 Part No. : 版本 A3 认 书 XL-3838UV1SA06G3 发布日期 2020.05.10 页码 4. 极限使用条件 参数 符号 条件 额定值 单位 正向电流(UVC) If Ta = 22˚C ≤100 mA 反向电压 Vr Ta=22˚C ≤10 V 工作温度 T — -30-60 ℃ 储存温度 Tstg 密封包装 -10-40 ℃ 焊接最高温度 T 回流焊 220-260 ℃ 注： ◆ 将本产品置于上述极限范围值以外条件测试或使用时，可能会影响器件的可靠性并造成永久损坏； ◆ 注入电流的增加会导致温度升高， LED灯珠的光衰减将加快，使用寿命将缩短； ◆ 本产品在使用时建议提供良好的散热 ◆ 环境或散热系统,以获得最佳使用效果； 3 of 9 产 品 承 Part No. : 版本 A3 认 书 XL-3838UV1SA06G3 发布日期 2020.05.10 页码 5. 产品规格 正面 背面 侧面 Notes 备注： ◆ 1. All dimensions units are millimeters. 所有尺寸标注单位为毫米 ◆ 2. All dimensions tolerances are 0.2mm unless otherwise noted.除特别标注外，所有尺寸公差为±0.2 毫米 齐纳二极管仅用于提供ESD防护，以免UVC LED芯片遭受静电击穿。同时，我们致力于提高UVC LED芯片自身的抗静电能力，直至无需齐纳二极管防护。若此种结构发生变更，恕不另行通知。 本产品更多信息： 支架材料 AlN 陶瓷基板 围坝材料 AlN 陶瓷/ 铜 支架尺寸 3.8*3.8*1.45mm UVC 芯片尺寸 20Y *1 颗 焊接方式 共晶工艺 齐纳二极管 *1 颗 透镜材质 石英玻璃/蓝宝石 透镜尺寸 2.5*2.5*1.25 mm 4 of 9 产 品 Part No. : 版本 A3 承 认 书 XL-3838UV1SA06G3 发布日期 2020.05.10 页码 6. 典型特性曲线 以下测试数据视抽样情况的不同，实际曲线将会呈现不同差异： 120 150 60 6 30 20 180 0 5 of 9 产 品 Part No. : 版本 A3 承 认 书 XL-3838UV1SA06G3 发布日期 2020.05.10 7. 产品包装 7.1 编带： 本产品将以编带的形式收纳和储存。编带相关规格尺寸如下图所示： ◆ 本产品于编带中已事先确认其正面朝上，且负极引脚位于编带开孔一侧； ◆ 编带首尾两端预留有15-20颗空位以方便作业，编带末端以印有企业LOGO的美纹纸粘贴收尾； ◆ 图纸标识尺寸单位：mm；误差:±0.2mm。 容纳有产品的编带将以卷盘盘绕收纳，卷盘规格如下图： 卷盘正面贴有尺寸为30*60mm的标签（上图中Label 1），内容参考下图： 注： ◆ 图中包装规格和标签样式可按照客户要求变更； ◆ 每卷内产品实际数量请参考标签值，但总数将不超过1000颗； ◆ 图中标识尺寸单位：mm,误差范围：±0.2mm。 页码 6 of 9 产 品 Part No. : 版本 A3 承 认 书 XL-3838UV1SA06G3 发布日期 2020.05.10 页码 7 of 9 7.2 包装与标识： 卷盘被置于铝膜静电屏蔽袋中真空密封，并提供干燥剂（图中未示出）防潮。静电屏蔽袋背面贴有参数标签（下图中 Label 2）： 贴有标签的卷盘 铝膜静电屏蔽袋 真空包装 8. 焊接建议 建议采用低温锡膏回流焊接，温度曲线参考下图： 注： ◆ 实际温度曲线视锡膏的特性、设备性能、基板材料等的不同而可能存在显著不同； ◆ 建议批量作业前多做焊接测试，以获得最佳工艺条件； ◆ 不恰当的回流焊条件可能导致焊接失败，或产品金属镀层褪色； ◆ 灯珠在焊接后不建议再次返修。当修复不可避免时，必须使用双头烙铁，且需确认该方式是否损坏产品本身。 9. 使用建议和说明 9.1 产品的存放： 本产品为湿敏性产品，建议存储温度5℃～30℃，湿度40%～65%,密封保存。为保证产品质量，外包装袋未打开的，建 议出厂后一年内使用完；外包装袋打开的，建议于24小时内使用完，超过24小时需重新密封存放，下次使用前建议先采 取除湿措施：温度：75℃ 时间： 6H。 9.2 产品的取用与安装： 本产品为静电敏感产品，请注意静电防护。产品在使用前请确认工作台面及生产设备是否接地，操作人员需佩戴静电 手环和手套。 产 品 Part No. : 版本 A3 承 认 书 XL-3838UV1SA06G3 发布日期 2020.05.10 页码 8 of 9 产品的取放应使用镊子夹持其两侧，避免夹持正面透镜，避免用手直接接触。透镜为易碎组件，敲击、震动、撬起、挤压 等不当操作易导致透镜碎裂（特别注意）。 9.3 产品的清洁 不必要的污染将导致产品光学参数受到剧烈影响。如清洗动作不可避免，推荐使用异丙醇（IPA）为清洗剂进行表面擦 拭，请避免使用刷子或超声装置清洗本产品。 为避免本产品上的金属镀层、透镜被腐蚀，禁止使用任何酸类溶液清洗，尤其是氢氟酸。 9.4 建议电路设计 通常情况下，不同的产品其正向电压和辐射光通量可能存在差异，在电路设计中应充分考虑电流、电压的分配以避免 超过本产品绝对最大额定参数。为确保最佳使用效果，建议在矩阵电路中为每一颗产品分配一颗电阻串联。 9.5 重要安全提示： 本产品在正常通电后会发出深紫外光线，直接照射可能对人体皮肤和眼睛造成伤害。建议在操作/使用时身穿防护服， 佩戴防护手套和护目镜。严禁未采取防护措施直接照射紫外线或直视紫外线。 产 品 Part No. : 版本 A3 承 认 书 XL-3838UV1SA06G3 发布日期 2020.05.10 页码 10. 免责声明 ◆ 任何超出本规格书中建议的存放条件、使用条件、绝对最大额定参数条件而造成的产品的损坏或连带事故的发生，深 圳市成兴光电子科技有限公司不负责任何赔偿或连带责任； ◆ 为避免任何可能的产品损坏或危害生命健康的风险，在使用本产品前建议先咨询深圳市成兴光电子科技有限公司； ◆ 未经深圳市成兴光电子科技有限公司书面许可，禁止对本产品进行任何形式的拆解和逆向工程分析。所有有关本产品 的分析测试报告，必须报告给深圳市成兴光电子科技有限公司； ◆ 深圳市成兴光电子科技有限公司尊重并保护知识产权，未经深圳市成兴光电子科技有限公司可的销售行为直接或间接 引发的知识产权纠纷的，深圳市成兴光电子科技有限公司不承担法律责任； ◆ 本产品任何形式的升级换代，若非必要，恕不另行通知； ◆ 本产品规格书中其他未尽事宜,请致电或邮件咨询我司销售部门。 9 of 9
