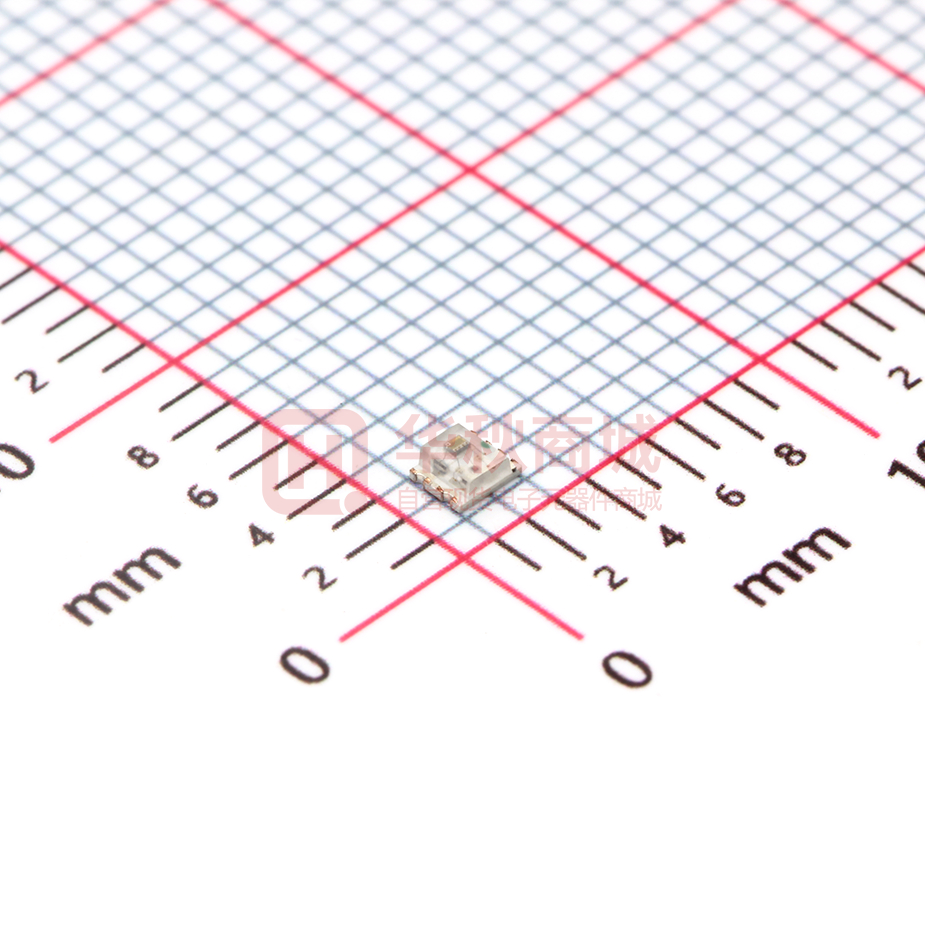

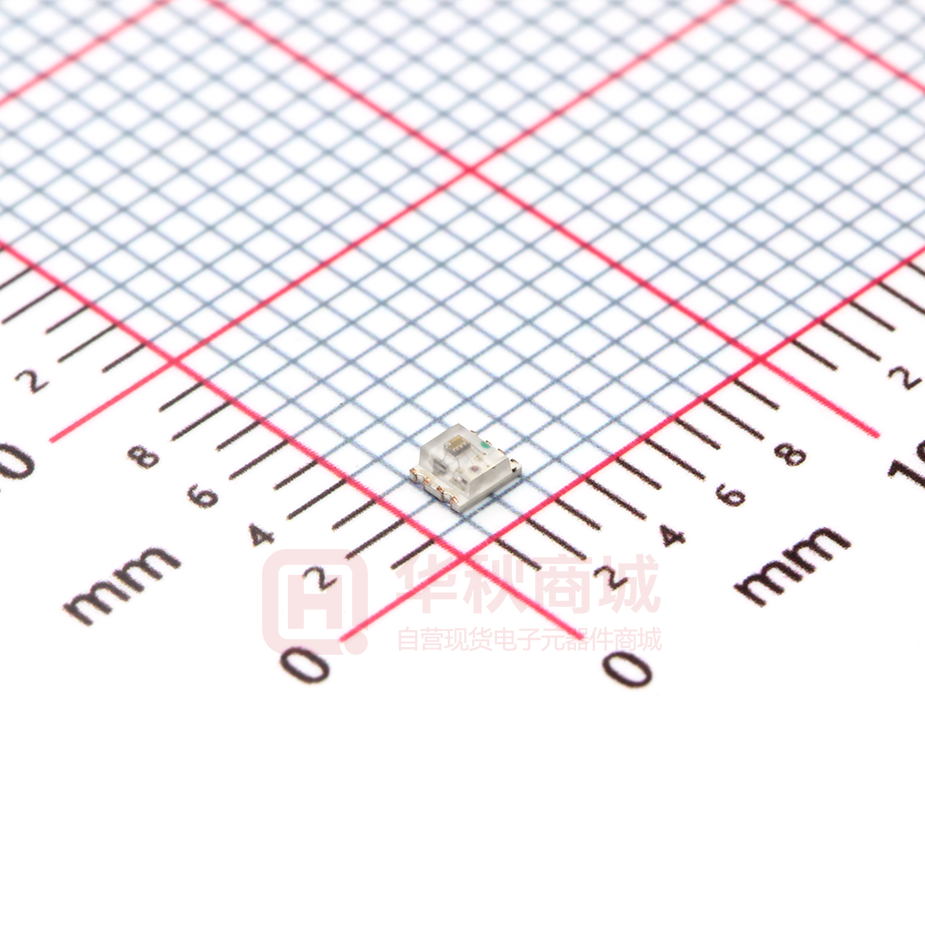

XL-0807RGB-KS

产 品 承 认 书 产品名称：0807-T0.8 RGB 快闪贴片式发光二极管 产品型号： XL-0807RGB-KS 客户名称： 客户料号： 承认日期： 深圳市成兴光电子科技有限公司 制定 审核 核准 客户承认栏 确认 审核 核准 产 品 Part No. : A3 版本 发布日期 承 认 书 XL-0807RGB-KS 2019.05.16 页码 一、产品描述：  外观尺寸( L/W/H ) : 2.0 x 1.8 x 0.8 mm  颜色: RGB  胶体: 透明  环保产品，符合ROHS要求  适用于自动贴片机  适用于红外线回流焊制程 二、 产品尺寸及建议焊盘： VSS 2 1 2 1 VDD 建议焊盘尺寸 备注：1. 单位 : 毫米（mm） 2. 公差 ：如无特别标注则为± 0.10 mm 1 of 9 产 品 Part No. : 版本 A3 承 认 书 XL-0807RGB-KS 2019.05.16 发布日期 2 of 9 页码 三、功能描述：  本产品为具有七彩效果的可闪烁LED。闪烁方式分多段：单灯渐明渐暗、渐亮渐暗、单闪、双 闪等。  正输出，上电长闪。  闪烁周期为2.75秒。频率容许误差：±30%。 四、产品应用：  用于装饰、礼品之快闪灯等 五、电气规格： ( VDD=3V , TA=25℃ 除非另外定义 ) 特性 符号 Min. Typ. Max. 单位 备注 工作电压 Operating Voltage VDD 2.0 3.0 4.5 V - 工作电流 Operating Current IDD - 0.1 0.2 mA No load Driving Current IOL - 25 - mA @VDS=1.0V Operating Temperature Temp. 0 25 60 ℃ - 驱动电流 工作温度 产 品 承 Part No. : A3 版本 认 书 XL-0807RGB-KS 发布日期 2019.05.16 页码 3 of 9 六、建议焊接温度曲线： 有铅制程 七、光电参数 参数 光强 无铅制程 （Ta=25℃） ： 符号 IV 颜色 最小值 代表值 最大值 红 80 / 135 绿 480 / 811 蓝 132 / 223 单位 测试条件 mcd IF = 20mA 半光强视角 2θ1/2 / 红 / 620 120 / / 625 deg IF = 20mA 主波长 λD 绿 510 / 520 nm IF = 20mA 蓝 463 / 473 红 1.9 / 2.2 V 绿 2.8 / 3.4 V 蓝 2.8 / 3.4 V RGB / 2.75 / 正向电压 上 闪烁周期 VF T S S IF = 20mA IF = 20mA 产 品 承 Part No. : 版本 A3 认 书 XL-0807RGB-KS 发布日期 2019.05.16 页码 八、代码参数 亮度分档: 颜色 代码 最小值 最大值 单位 测试条件 红 M31 80 135 mcd IF = 20mA 绿 M32 480 811 mcd IF = 20mA 蓝 M33 132 223 mcd IF = 20mA 颜色 代码 最小值 最大值 单位 测试条件 红 V21 1.9 2.2 V IF = 20mA 绿 V24 2.8 3.4 V IF = 20mA 蓝 V24 2.8 3.4 V IF = 20mA 颜色 代码 最小值 最大值 单位 测试条件 红 R0 620 625 nm IF = 20mA 绿 G22 510 525 nm IF = 20mA 蓝 B22 463 473 nm IF = 20mA 电压分档: 波长分档: 4 of 9 产 品 Part No. : A3 版本 发布日期 承 认 书 XL-0807RGB-KS 2019.05.16 页码 5 of 9 九、标签标识： CAT：光强 （mcd） HUE：波长 （nm） REF： 电压 （V） 误差范围  Luminous Intensity: ± 15%  HUE: ±1nm Forward Voltage: ± 0.1V φ60 十、包装载带与圆盘尺寸： φ13.0 A VSS VD D U ser Feed D irection 备注: 1. 尺寸单位为毫米(mm)； 2. 尺寸公差如无标注，为±0.15mm； A A-A剖面图 产 品 Part No. : A3 版本 承 认 书 XL-0807RGB-KS 发布日期 2019.05.16 页码 十一、 圆盘及载带卷出方向及空穴规格： 尾端 开始端 至少160mm盖带和 空壳载带的组合 装有零件部分 至少160mm盖带和 空壳载带的组合 至少160mm独立盖带或 盖带与空壳载带的组合 十二、内包装及外包装： 内标签 圆盘 干燥剂 防潮防静电袋 外标签 抽真空、热封 10 bags/carton 5 cartons/box 6 of 9 产 品 承 Part No. : 版本 A3 认 书 XL-0807RGB-KS 发布日期 2019.05.16 7 of 9 页码 十三、信赖性实验： 测试项目 测试条件 测试次数 失效判定 失效 LED 数 标准 量（PCS） ﹟1 0/22 ﹟2 0/22 JESD22-A104 ﹟1 0/22 JESD22-A106 ﹟1 0/22 参考标准 1. 回流焊最高温度=260℃,10 秒，2 次回 JEITA 流焊； ED-4701 - 防潮等级 2. 回流焊之前存储条件：30℃，相对湿度 300.301 =70%，168H； 焊接信赖性 冷热循环 回流焊） 303 303A -40℃ 30分钟~25℃ 5分钟~ 300 个 100℃ 30分钟~25℃ 5分钟 循环 -35℃ 15分钟 冷热冲击 ED-4701 - （无铅回流 焊） JEITA 回流焊最高温度=245±5℃，5 秒（无铅 转换时间3分钟 300 个 85℃ 15分钟 循环 高温存储 Ta=100℃ 1000 小时 JESD22-A103 ﹟1 0/22 低温存储 Ta=-40℃ 1000 小时 JESD22-A119 ﹟1 0/22 1000 小时 JESD22-A108 ﹟1 0/22 常温老化 Ta=25℃ IF=20mA （2）失效标准 标准﹟ 项目 测试条件 失效标准 正向电压(VF) IF=20mA ＞U.S.L*1.1 光强（IV） IF=20mA ＜L.S.L*0.7 反向电流(IR) VR=5V ＞U.S.L*2.0 焊接可靠性 / 锡膏覆盖焊盘比例小于 95% ﹟1 ﹟2 ★ U.S.L : 规格上限 L.S.L : 规格下限 产 品 Part No. : 版本 A3 承 认 书 XL-0807RGB-KS 发布日期 2019.05.16 页码 8 of 9 十四、使用注意事项： ◆ 使用： 1. 过高的温度会影响 LED 的亮度以及其他性能， 所以为使 LED 有较好的性能表现，应将 LED 远离热源。 2. 光电参数公差： 正向电压(REF / VF): ± 0.1V 亮度(CAT / IV)：± 15% 波长(HUE / WLD): ± 1nm ◆ 存储： 1.未打开原始包装的情况下，建议储存的环境为：温度 5℃~30℃，湿度 85%RH 以下。当库存超过两 个月，使用前应做除湿处理，条件 60℃/8 小时； 2. 打开原始包装后，建议储存环境为：温度 5~30°C，湿度 60% 以下； 3. LED 是湿度敏感元件，为避免元件吸湿，建议打开包装后，将其储存在有干燥剂的密闭容器内，或者 储存在氮气防潮柜内； 4. 打开包装后，元件应该在 168 小时（7 天）内使用；且贴片后应尽快完成焊接； 5. 如果干燥剂失效或者元件暴露于空气中超过 168 小时（7 天），应做除湿处理； 烘烤条件：60℃/24 小时。 ◆ ESD 静电防护 LED（特别使用 InGaN 结构晶片的蓝色、翠绿色、紫色、白色、粉红 LED）是静电敏感元件, 静电或 者电流过载会破坏 LED 结构。LED 受到静电伤害或电流过载可能会导致性能异常，比如漏电流过大， VF 变低，或者无法点亮等等。所以请注意以下事项： 1. 接触 LED 时应佩戴防静电腕带或者防静电手套； 2. 所有的机器设备、工制具、工作桌、料架等等，应该做适当的接地保护（接地阻抗值 10Ω以内） ； 3. 储存或搬运 LED 应使用防静电料袋、防静电盒以及防静电周转箱，严禁使用普通塑料制品； 4. 建议在作业过程中，使用离子风扇来抑制静电的产生； 4. 距离 LED 元件 1 英尺距离的环境范围内静电场电压小于 100V。 产 品 Part No. : 版本 A3 发布日期 承 认 书 XL-0807RGB-KS 2019.05.16 页码 9 of 9 5. 清洗 建议使用异丙醇等醇类溶液清洗 LED，严禁使用腐蚀性溶液清洗。 6. 焊接 • 回流焊焊接条件参考第一页温度曲线； • 回流焊焊接次数不得超过两次； • 只建议在修理和重工的情况下使用手工焊接，最高焊接温度不应超过 300 度，且须在 3 秒内完成。 烙铁最大功率应不超过 30W； • 焊接过程中，严禁在高温情况下碰触胶体； • 焊接后，禁止对胶体施加外力，禁止弯折 PCB，避免元件受到撞击。 7. 其他 • 本规格所描述的 LED 定义应用在普通的的电子设备范围（例如办公设备、通讯设备等等）。如 果有更为严苛的信赖度要求，特别是当元件失效或故障时可能会直接危害到生命和健康时（如 航天、运输、交通、医疗器械、安全保护等等），请事先知会敝司业务人员； • 高亮度 LED 产品点亮时可能会对人眼造成伤害，应避免从正上方直视； 1. 出于持续改善的目的，产品外观和参数规格可能会在没有预先通知的情况下作改良性变化。
