GN595
旌芯半导体科技(上海)有限公司
GN Semiconductor (Shanghai) Co., Ltd.
1、概 述
GN595 是一款低噪声、低功耗、高速的 COMS 移位寄存器,能够驱动 15 个 LS-TTL 的负载。
该器件包含一个 8 位串行输入,并行输出的移位寄存器及带有三态输出控制的 8 位 D 型存储器。
移位寄存器和存储器分别由独立的时钟提供信号。移位寄存器内置直接清零,串行输入和用于级联的
串行输出功能。时钟的上升沿触发移位寄存器和存储器。如果同一个时钟提供信号,则移位寄存器的
状态必须比存储器提前一个脉冲信号。器件所有输入管脚对电源和地之间均有二极管保护结构,防止
电路被静电损坏。
其主要特点如下:
● 低静态电流:最大80uA
● 低输入电流:最大1uA
● 带存储功能的8位串行输入,并行输出的移位寄存
器
● 工作电压范围宽:2V-6V
● 工作温度范围:-40℃~+85℃
● 可级联使用
● 移位寄存器可直接清零
● 移位时钟频率:DC-30MHz
● 封装形式:DIP16 / SOP16 / TSSOP16
包装信息如下:
产品型号
封装形式
打印标识
编带盘装数
编带盒装数
箱装数

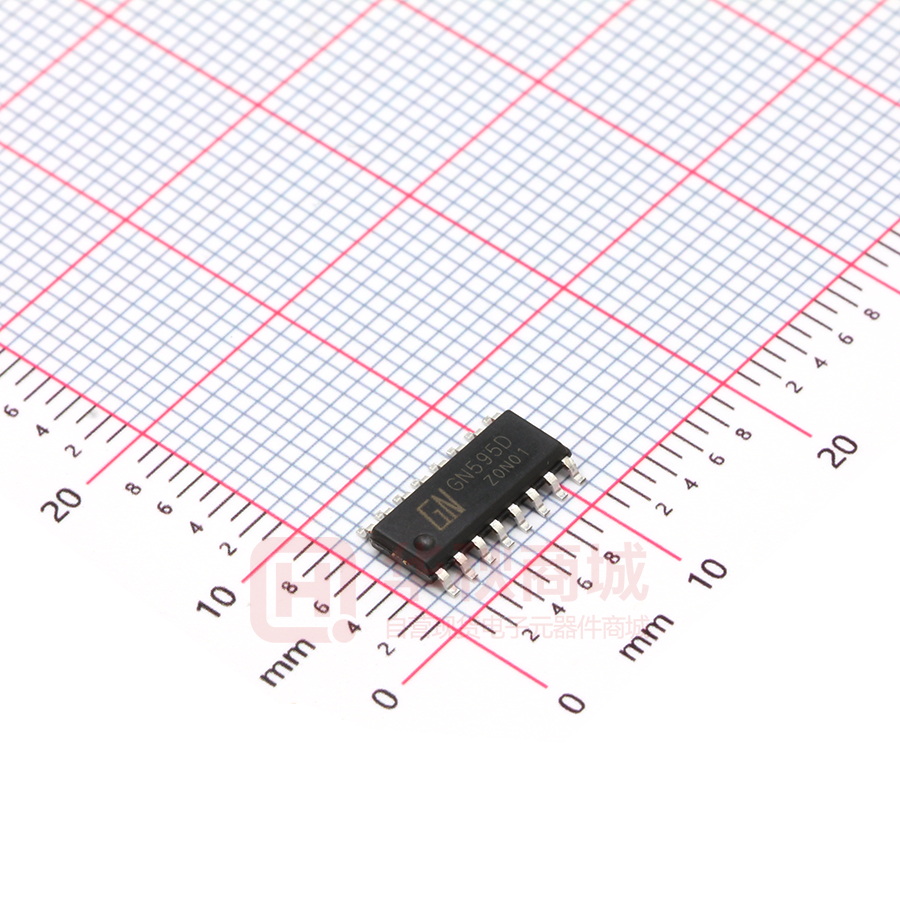

GN595D
SOP16
GN595D
4000PCS/盘
8000PCS/盒
64000PCS/箱
GN595N
DIP16
GN595N
50PCS/管
10000PCS/盒
100000PCS/箱
GN595T
TSSOP16
GN595T
4000PCS/盘
8000PCS/盒
64000PCS/箱
中国(上海)自由贸易试验区芳春路400号1幢3层
http://www.gnsemic.com 电话:021-34125778
第 2 页,共 14 页
旌芯半导体科技(上海)有限公司
GN Semiconductor (Shanghai) Co., Ltd.
GN595
2、功能框图及引脚说明
2.1、引脚排列图
2.2、引脚说明
引脚
1
符 号
Q1
功 能
三态输出端
引脚
9
符 号
Q7’
功 能
串行数据输出端
2
Q2
三态输出端
10
SCLR
移位寄存器清零端
3
4
Q3
Q4
三态输出端
三态输出端
11
12
SCK
RCK
数据输入时钟
输出存储器锁存时钟
5
Q5
三态输出端
13
G
输出使能端
6
7
8
Q6
Q7
GND
三态输出端
三态输出端
地
14
15
16
SER
Q0
Vcc
数据输入端
三态输出端
电源端
中国(上海)自由贸易试验区芳春路400号1幢3层
http://www.gnsemic.com 电话:021-34125778
第 3 页,共 14 页
旌芯半导体科技(上海)有限公司
GN Semiconductor (Shanghai) Co., Ltd.
GN595
2.3、功能框图
2.4、真值表
RCK
×
×
×
↑
SCK
×
×
↑
×
SCLR
G
功能
×
L
H
H
H
L
L
L
Q0-Q7 :输出高阻
移位寄存器清零 Q7’=0
移位寄存器存储状态:时钟 QN=QN-1,Q0=SER
输出存储器锁存移位寄存器的状态
中国(上海)自由贸易试验区芳春路400号1幢3层
http://www.gnsemic.com 电话:021-34125778
第 4 页,共 14 页
GN595
旌芯半导体科技(上海)有限公司
GN Semiconductor (Shanghai) Co., Ltd.
3、电特性
3.1、极限参数(除非另有规定,Tamb=25℃)
参 数 名 称
符 号
VCC
电源电压
ICC
电源电流
VIN
直流输入电压
VOUT
直流输出电压
IIK,IOK
钳位二极管电流
IOUT
直流输出电流
功耗
PD
工作环境温度
贮存温度
Tamb
Tstg
焊接温度
TL
3.2、推荐使用条件
参 数 名 称
电源电压
DC 输入或输出电压
符 号
VCC
VIN 或 VOUT
输入上升和下降时间
tr,tf
10 秒
条 件
—
—
—
—
—
—
DIP 封装电路
SOP 封装电路
—
—
DIP 封装电路
SOP 封装电路
条 件
—
—
VCC =2.0V
VCC =4.5V
VCC =6.0V
最小
2
0
—
—
—
3.3、电气特性
3.3.1、直流参数 (Tamb=-40~+85℃,GND=0V)
参 数 名 称
符号
测 试 条 件
ICCQ
静态电流
VIN= VCC 或 GND, Vcc=6.0V IOUT=0uA
三态输出最大
VIN= VIH 或 VIL,VOUT=VCC 或 GND,
IOZ
Vcc=6.0V
漏电流
IIN
输入漏电流
VIN=VCC 或 GND,Vcc=6.0V
Vcc=2.0V
输入高电平电
VIH
Vcc=4.5V
压
Vcc=6.0V
Vcc=2.0V
输入低电平电
VIL
Vcc=4.5V
压
Vcc=6.0V
IOUT=-20uA,Vcc=2.0V
输出高电平电
VIN=VIH 或
VOH
IOUT=-20uA,Vcc=4.5V
VIL
压
IOUT=-20uA,Vcc=6.0V
IOUT=-4.0mA,Vcc=4.5V VIN=VIH 或
Q7’输出高电
VOH
VIL
平电压
IOUT=-5.2mA,Vcc=6.0V
I
=-6.0mA,
Vcc=4.5V
OUT
Q0-Q7 输出高
VIN=VIH 或
VOH
IOUT=-7.8mA, Vcc=6.0V
VIL
电平电压
Vcc=2.0V,IOUT=20uA
输出低电平电
VIN=VIH 或
VOL
Vcc=4.5V,IOUT=20uA
VIL
压
Vcc=6.0V,IOUT=20uA
VOL
Vcc=4.5V,IOUT=4.0mA
Q7’输出低电
VIN=VIH 或
中国(上海)自由贸易试验区芳春路400号1幢3层
http://www.gnsemic.com 电话:021-34125778
额 定 值
-0.5~7.0
±70
-1.5~VCC+1.5
-0.5~VCC+0.5
±20
±35
600
500
-40~85
-65~150
245
250
单 位
V
mA
V
V
mA
mA
典型
—
—
—
6
—
单 位
V
V
ns
ns
ns
最大
6
VCC
1000
500
400
mW
℃
℃
℃
℃
最小
—
典型
—
最大
80
单 位
uA
—
—
±5.0
uA
—
1.5
3.15
4.2
—
—
—
1.9
4.4
5.9
4.5
6.0
4.5
6.0
—
—
—
—
—
1.2
2.4
3.2
0.8
2.1
2.8
2.0
4.5
6.0
3.7
5.2
3.7
5.2
0
0
0
0.15
±1.0
—
—
—
0.5
1.35
1.8
—
—
—
—
—
—
—
0.1
0.1
0.1
0.33
uA
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
第 5 页,共 14 页
GN595
旌芯半导体科技(上海)有限公司
GN Semiconductor (Shanghai) Co., Ltd.
平电压
Vcc=6.0V,IOUT=5.2mA
VIL
Q0-Q7 输出低
电平电压
Vcc=4.5V,IOUT=6.0mA
VIN=VIH 或
VIL
VOL
Vcc=6.0V,IOUT=7.8mA
—
0.16
0.33
—
0.16
0.33
—
0.16
0.33
3.3.2、交流参数 1(TA=25℃,tr = tf =6ns ,CL=50pF,测试图见图 6)
参 数 名 称
符号
测 试 条 件
最小
Vcc=2.0V
9
SCK/RCK 最高工
图 1、图
Vcc=4.5V
30
fMAX
2
作频率
Vcc=6.0V
35
Vcc=2.0V
—
SCK 到 Q7’最大传
Vcc=4.5V
—
图1
tPHL/tPLH
输延时
Vcc=6.0V
—
Vcc=2.0V
—
RCK 到 Q0-Q7 最
Vcc=4.5V
—
图2
tPHL/tPLH
大传输延迟
Vcc=6.0V
—
Vcc=2.0V
—
G 到 Q0-Q7 输出 tPZH/tPZL
Vcc=4.5V
—
图5
使能最大时间
Vcc=6.0V
—
Vcc=2.0V
—
G 到 Q0-Q7 输出 tPHZ/tPLZ
图5
Vcc=4.5V
—
禁止最大时间
Vcc=6.0V
—
Vcc=2.0V
75
SCK 脉冲宽度(高
Vcc=4.5V
15
图1
tW
电平或低电平)
Vcc=6.0V
13
Vcc=2.0V
75
RCK 脉冲宽度(高
Vcc=4.5V
15
图2
tW
电平或低电平)
Vcc=6.0V
13
Vcc=2.0V
75
Vcc=4.5V
15
图4
tW
SCLR低电平宽度
Vcc=6.0V
13
Vcc=2.0V
—
SCLR到 Q7 传输
Vcc=4.5V
—
图4
tPHL
延时
Vcc=6.0V
—
Vcc=2.0V
+50
SCLR到 SCK 等
Vcc=4.5V
+10
图4
trem
待时间
Vcc=6.0V
+9
Vcc=2.0V
50
SER 到 SCK 建立
Vcc=4.5V
10
图3
tSU
时间
Vcc=6.0V
9.0
Vcc=2.0V
75
SCK 到 RCK 建立
Vcc=4.5V
15
图2
tSU
时间
Vcc=6.0V
13
Vcc=2.0V
+3
SER 到 SCK 保持
Vcc=4.5V
+3
图3
tH
时间
Vcc=6.0V
+3
中国(上海)自由贸易试验区芳春路400号1幢3层
http://www.gnsemic.com 电话:021-34125778
典型
30
91
108
52
19
15
55
20
16
47
17
14
41
15
12
17
6
5
11
4
3
17
6.0
5.0
47
17
14
-19
-7
-6
11
4.0
3.0
22
8
7
-6
-2
-2
最大
—
—
—
160
32
27
175
35
30
150
30
26
150
30
26
—
—
—
—
—
—
—
—
—
175
35
30
—
—
—
—
—
—
—
—
—
—
—
—
V
V
V
V
V
单 位
MHz
MHz
MHz
ns
ns
ns
ns
ns
ns
ns
ns
ns
ns
ns
ns
ns
ns
ns
ns
ns
ns
ns
ns
ns
ns
ns
ns
ns
ns
ns
ns
ns
ns
ns
ns
ns
ns
ns
ns
第 6 页,共 14 页
旌芯半导体科技(上海)有限公司
GN Semiconductor (Shanghai) Co., Ltd.
3.3.3、交流参数 2(TA= -40~85℃,tr = tf =6ns ,CL=50pF,测试图见图 6)
参 数 名 称
符号
测 试 条 件
最小
典型
Vcc=2.0V
4.8
—
SCK/RCK 最高工作频
Vcc=4.5V
24
—
图 1、图 2
fMAX
率
Vcc=6.0V
28
—
Vcc=2.0V
—
—
SCK 到 Q7’最大传输延
Vcc=4.5V
图1
—
—
tPHL/tPLH
时
Vcc=6.0V
—
—
Vcc=2.0V
—
—
RCK 到 Q0-Q7 最大传
Vcc=4.5V
图2
—
—
tPHL/tPLH
输延迟
Vcc=6.0V
—
—
Vcc=2.0V
—
—
G 到 Q0-Q7 输出使能 tPZH/tPZL
Vcc=4.5V
—
—
图5
最大时间
Vcc=6.0V
—
—
Vcc=2.0V
—
—
G 到 Q0-Q7 输出禁止 tPHZ/tPLZ
Vcc=4.5V
图5
—
—
最大时间
Vcc=6.0V
—
—
Vcc=2.0V
95
—
SCK 脉冲宽度(高电平
Vcc=4.5V
19
—
图1
tW
或低电平)
Vcc=6.0V
16
—
Vcc=2.0V
95
—
RCK 脉冲宽度(高电平
Vcc=4.5V
19
—
图2
tW
或低电平)
Vcc=6.0V
16
—
Vcc=2.0V
95
—
Vcc=4.5V
19
图4
—
tW
SCLR低电平宽度
Vcc=6.0V
16
—
Vcc=2.0V
—
—
Vcc=4.5V
—
—
图4
tPHL
SCLR到 Q7’传输延时
Vcc=6.0V
—
—
Vcc=2.0V
65
—
SCLR到 SCK 等待时
Vcc=4.5V
13
—
图
4
trem
间
Vcc=6.0V
11
—
Vcc=2.0V
65
—
Vcc=4.5V
13
SER 到 SCK 建立时间
图3
—
tSU
Vcc=6.0V
11
—
Vcc=2.0V
95
—
Vcc=4.5V
19
—
SCK 到 RCK 建立时间
图2
tSU
Vcc=6.0V
16
—
Vcc=2.0V
3
—
Vcc=4.5V
3
SER 到 SCK 保持时间
图3
—
tH
Vcc=6.0V
3
—
中国(上海)自由贸易试验区芳春路400号1幢3层
http://www.gnsemic.com 电话:021-34125778
GN595
最大
—
—
—
200
40
34
220
44
37
190
38
33
190
38
33
—
—
—
—
—
—
—
—
—
220
44
37
—
—
—
—
—
—
—
—
—
—
—
—
单 位
MHz
MHz
MHz
ns
ns
ns
ns
ns
ns
ns
ns
ns
ns
ns
ns
ns
ns
ns
ns
ns
ns
ns
ns
ns
ns
ns
ns
ns
ns
ns
ns
ns
ns
ns
ns
ns
ns
ns
ns
第 7 页,共 14 页
旌芯半导体科技(上海)有限公司
GN Semiconductor (Shanghai) Co., Ltd.
GN595
4、交流参数测试图及波形
4.1、交流波形
图1
图2
中国(上海)自由贸易试验区芳春路400号1幢3层
http://www.gnsemic.com 电话:021-34125778
第 8 页,共 14 页
旌芯半导体科技(上海)有限公司
GN Semiconductor (Shanghai) Co., Ltd.
GN595
图3
图4
图5
中国(上海)自由贸易试验区芳春路400号1幢3层
http://www.gnsemic.com 电话:021-34125778
第 9 页,共 14 页
旌芯半导体科技(上海)有限公司
GN Semiconductor (Shanghai) Co., Ltd.
GN595
图6
测试项
开关选择状态
tPLH/tPHL
open
tPLZ/tPZL
VCC
tPHZ/tPZH
GND
注:1、RL = 负载电阻
2、CL= 负载电容
3、RT = 与信号发生器输出阻抗相匹配的端口电阻
4.2、时序图
中国(上海)自由贸易试验区芳春路400号1幢3层
http://www.gnsemic.com 电话:021-34125778
第 10 页,共 14 页
旌芯半导体科技(上海)有限公司
GN Semiconductor (Shanghai) Co., Ltd.
GN595
5、封装尺寸与外形图
5.1、DIP16 外形图与封装尺寸
中国(上海)自由贸易试验区芳春路400号1幢3层
http://www.gnsemic.com 电话:021-34125778
第 11 页,共 14 页
旌芯半导体科技(上海)有限公司
GN Semiconductor (Shanghai) Co., Ltd.
GN595
5.2、SOP16 外形图与封装尺寸
中国(上海)自由贸易试验区芳春路400号1幢3层
http://www.gnsemic.com 电话:021-34125778
第 12 页,共 14 页
旌芯半导体科技(上海)有限公司
GN Semiconductor (Shanghai) Co., Ltd.
GN595
5.3、TSSOP16 外形图与封装尺寸
中国(上海)自由贸易试验区芳春路400号1幢3层
http://www.gnsemic.com 电话:021-34125778
第 13 页,共 14 页
GN595
旌芯半导体科技(上海)有限公司
GN Semiconductor (Shanghai) Co., Ltd.
6、声明及注意事项:
6.1、产品中有毒有害物质或元素的名称及含量
有毒有害物质或元素
部
件
名
称
铅
汞
镉
(C
(Pb) (Hg)
d)
六阶铬 多溴联 多溴联
邻苯二
邻苯二甲
苯
苯醚
甲酸丁
(Cr
酸二丁酯
(PBBs (PBD
苄酯
(Ⅵ
(DBP)
)
Es)
(BBP)
)
)
邻苯二甲
酸二(2乙基巳
基)酯
(DEHP)
邻苯二甲
酸二异丁
酯(DIBP)
引线框
○
○
○
○
○
○
○
○
○
○
塑封树
脂
○
○
○
○
○
○
○
○
○
○
芯片
○
○
○
○
○
○
○
○
○
○
内引线
○
○
○
○
○
○
○
○
○
○
装片胶
○
○
○
○
○
○
○
○
○
○
说明
○:表示该有毒有害物质或元素的含量在 SJ/T11363-2006 标准的检出限以下。
×:表示该有毒有害物质或元素的含量超出 SJ/T11363-2006 标准的限量要求。
6.2 注意
在使用本产品之前建议仔细阅读本资料;
本资料中的信息如有变化,恕不另行通知;
本资料仅供参考,本公司不承担任何由此而引起的任何损失;
本公司也不承担任何在使用过程中引起的侵犯第三方专利或其它权利的责任。
中国(上海)自由贸易试验区芳春路400号1幢3层
http://www.gnsemic.com 电话:021-34125778
第 14 页,共 14 页
