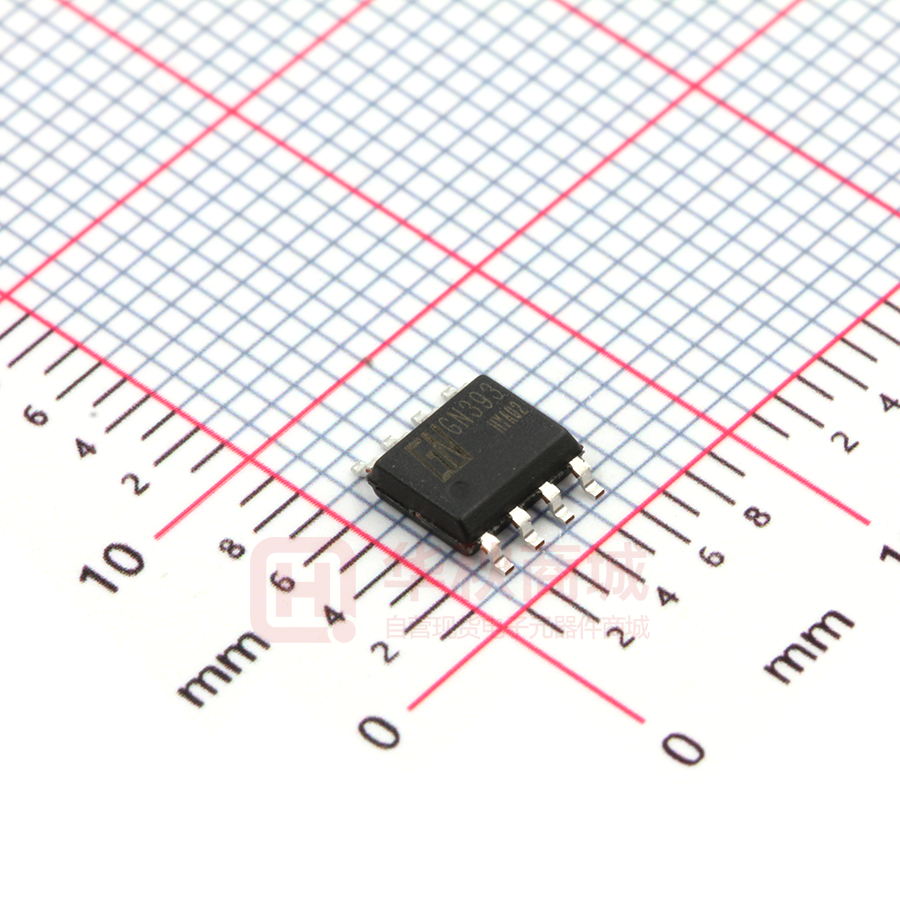

GN393

GN393

  • 厂商:

    GN(旌芯半导体)

  • 封装:

    SOP8_150MIL

  • 描述:

    双比较器 单电源:2.0V~36V 双电源:±1.0V~±18V 输入偏置电流低:25nA

  • 数据手册
  • 价格&库存
GN393 数据手册
旌芯半导体科技(上海)有限公司 GN Semiconductor (Shanghai) Co., Ltd. GN393 双比较器 概述 GN393 是由两个独立、精确的电压比较器 组成,其失调电压不超过 2.0mV。可在单电源下 或双电源下工作。并且其电流大小不受电源电压 幅度大小影响。这些比较器有一个独特的性 能,就是即使在单电源下工作时,其输入共模电 压范围也能达到零电平。主要用于消费类和工业 类电子产品中。 该芯片采用 DIP8 或者 SOP8 封装形式。 SOP8 主要特点  工作电源电压范围宽: 单电源:2.0V~36V 双电源:1.0V~18V  电源电流小:0.8mA 与电源电压无关  输入偏置电流低:25nA  输入失调电流低:5.0nA  输入失调电压低:5.0mV  输入差分电压的范围与电源电压范围一致。  可与TTL、DTL、ECL、MOS和CMOS兼容。 DIP8 内部电路图 正输入 Vcc 负输入 输出 R2 2.1K R4 Q4 Q5 Q6 Q14 Q3 2K Q1 Q9 Q8 Q16 F1 Q10 Q12 Q2 R1 4.6K 中国(上海)自由贸易试验区芳春路400号1幢3层 http://www.gnsemic.com 电话:021-34125778 Q11 Q15 第 1 页,共 5 页 旌芯半导体科技(上海)有限公司 GN Semiconductor (Shanghai) Co., Ltd. GN393 引脚端功能符号 引出端序号 功 能 符 号 引出端序号 功 能 符 号 1 比较器 1 输出 OUT1 5 比较器 2 正相输入 IN2+ 2 比较器 1 反相输入 IN1- 6 比较器 2 反相输入 IN2- 3 比较器 1 正相输入 IN1+ 7 比较器 2 输出 OUT2 4 地 GND 8 电源 Vcc 极限参数(绝对最大额定值,若无其它规定,Tamb=25℃) 参 数 名 称 电源电压 符 号 双电源电压 Vcc 单电源电压 输入差分电压 VIDR 输入共模电压 VICR 最 小 最 大 - 18 单 位 V 36 36 V 36 V IOG 20 mA TJ(MAX) 125 ℃ PD 570 mW 输出对地短路电流 最大工作结温 数 值 功耗(*) -0.3 工作环境温度 Tamb 0 70 ℃ 贮存温度 Tstg -65 150 ℃ 电特性(若无其它规定,Vcc=5V,Tamb=25℃) 特 性 输入失调电压 输入失调电流 输入偏置电流 输入共模电压范围 电源电流 测试条件 Ta=25℃ 0℃  Ta  70℃ Ta=25℃ 0℃  Ta  70℃ Ta=25℃ 0℃  Ta  70℃ Ta=25℃ 0℃  Ta  70℃ RL= 双比较器 RL= 双比较器,Vcc=30V 符 号 最 小 典 型 最 大 1.0 5.0 VIO 9.0 5.0 IIO VICR 25 Gv 大信号响应时间 VIN=TTL 逻 辑 摆 幅 , VREF=1.4V , VRL=5.0V, RL=5.1K 响应时间 VRL=5.0V, RL=5.1K 250 400 0 Vcc-1.5 0 Vcc-2.0 0.4 Icc RL  15K,Vcc=15V 50 150 IIB 电压增益 中国(上海)自由贸易试验区芳春路400号1幢3层 http://www.gnsemic.com 电话:021-34125778 规 范 值 1.0 2.5 50 单 位 mV nA nA V mA 200 V/mV tRES 300 ns tRES 1.3 ns 第 2 页,共 5 页 旌芯半导体科技(上海)有限公司 GN Semiconductor (Shanghai) Co., Ltd. 特 性 测试条件 符 号 输入差分电压 GN393 规 范 值 最 小 典 型 最 大 单 位 Vcc V VID VIN(-) 1.0V,VIN(+)=0V,Vo  1.5V 输出陷电流 ISINK 6.0 16 VIN(-) 1.0V,VIN(+)=0V,ISINK  4.0mA VIN(-) 1.0V,VIN(+)=0V,ISINK  4.0mA 0℃  Ta  70℃ 输出饱和电压 150 400 VSAT 700 VIN(+) 1.0V,VIN(-)=0V,Vo=5.0V mV 0.1 VIN(+)  1.0V,VIN(-) =0V,Vo=30V 0℃  Ta  70℃ 输出漏电流 mA IOL 1000 nA 应用图 R1 ~ R4 R2 8.2K Vin R5 220K Vcc 10K 220K +15V - - Vo 6.8K + D1 R3 15K Vin 1M ~ 10K Vo + Vee R1+R2=R3 51K Vcc 0.001uF 过零检波器(单电源应用) 过零检波器(双电源应用) Vcc Vcc Vcc 1M - RL 10K + Vo RL R + Vref 51K 51K 方波振荡器 中国(上海)自由贸易试验区芳春路400号1幢3层 http://www.gnsemic.com 电话:021-34125778 延时发生器 第 3 页,共 5 页 旌芯半导体科技(上海)有限公司 GN Semiconductor (Shanghai) Co., Ltd. GN393 使用说明 GN393 是高增益、宽频带器件,像大 电源电压范围 2.0~30V 无关。 多数比较器一样,如果输出端到输入端有 通常电源不需要加旁路电容。 寄生电容而产生耦合,则很容易产生振荡。 差分输入电压可以大于 Vcc 并不损坏 这种现象仅仅出现在当比较器改变状态 器件。保护部分必须能阻止输入电压向负 时,输出电压过渡的间隙。电源加旁路滤 端超过-0.3V。 波并不能解决这个问题,标准 PC 板的设计 GN393 的输出部分是集电极开路,发 对减小输入—输出寄生电容耦合是有助 射极接地的 NPN 输出晶体管,可以用多集 的。减小输入电阻至小于 10K将减小反馈 电极输出提供或功能。输出负载电阻能衔 信号,而且增加甚至很小的正反馈量(滞 接在可允许电源电压范围内的任何电源电 回 1.0~10mV)能导致快速转换,使得不可 压上,不受 Vcc 端电压值的限制。此输出 能产生由于寄生电容引起的振荡。除非利 能作为一个简单的对地 SPS 开路(当不用 用滞后,否则直接插入 IC 并在引脚上加上 负载电阻没被运用),输出部分的陷电流被 电阻将引起输入—输出在很短的转换周期 可能得到的驱动和器件的值所限制。当达 内振荡,如果输入信号是脉冲波形,并且 到极限电流(16mA)时,输出晶体管将退 上升和下降时间相当快,则滞回将不需要。 出而且输出电压将很快上升。输出饱和电 比较器的所有没有用的引脚必须接 地。 压被输出晶体管大约 60的SAT 限制。当 负载电流很小时,输出晶体管的低失调电 GN393 偏置网络确立了其静态电流与 中国(上海)自由贸易试验区芳春路400号1幢3层 http://www.gnsemic.com 电话:021-34125778 压(约 1.0mV)允许输出箝位在零电平。 第 4 页,共 5 页 旌芯半导体科技(上海)有限公司 GN Semiconductor (Shanghai) Co., Ltd. GN393 封装信息 中国(上海)自由贸易试验区芳春路400号1幢3层 http://www.gnsemic.com 电话:021-34125778 第 5 页,共 5 页
