GN1640

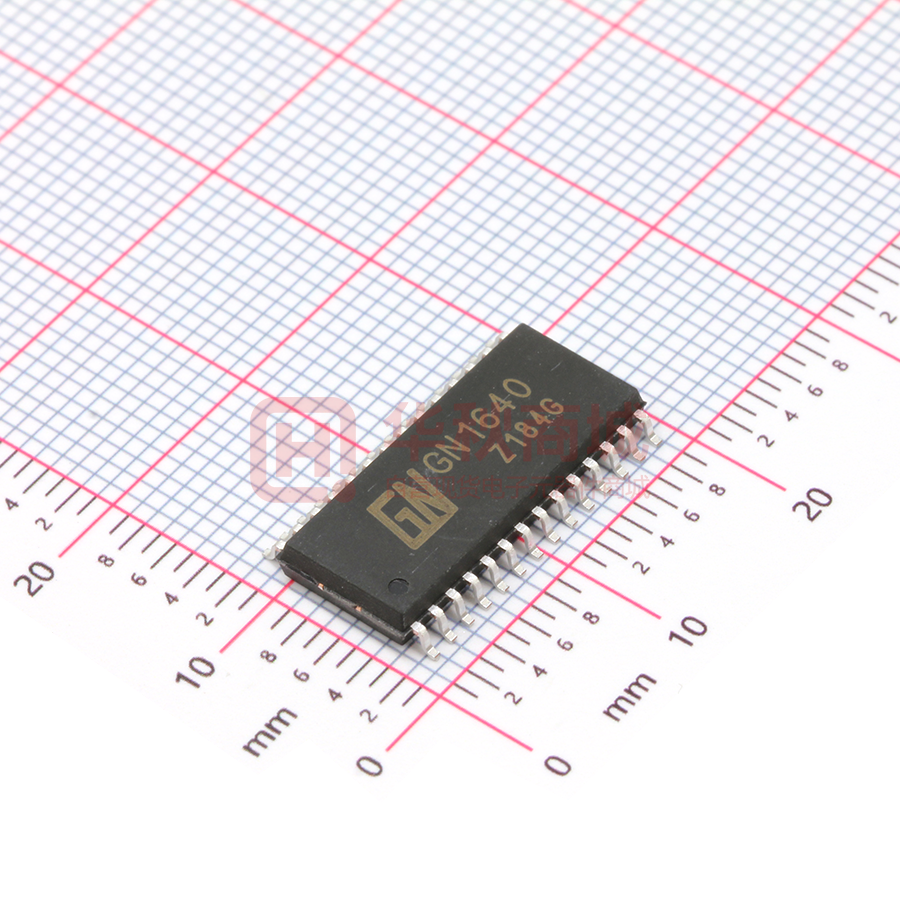

旌芯半导体科技(上海)有限公司 GN Semiconductor (Shanghai) Co., Ltd. GN1640 1、概述 GN1640 是一款 2 线串口共阴极 8 段 16 位的 LED 驱动控制专用电路，内部集成有 MCU 数字接 口、数据锁存器、LED 驱动等电路。本产品性能优良，质量可靠。 其主要特点如下：  内置显示RAM  内置RC振荡  内置自动消隐电路  显示辉度软件可调  两线串行接口（CLK，DATA）  封装形式：SOP28/SSOP28-0.635 应用领域： LED显示面板场合，例如电磁炉显示、电饭煲显示、空调显示、电子秤等家电产品。 包装信息： GN1640 SOP28 印字 GN1640 25片/管 2000片/盒 20000 片/箱 GN1640T SSOP28（0.635） 印字 GN1640T 50片/管 10000片/盒 50000片/箱 中国(上海)自由贸易试验区芳春路400号1幢3层 http://www.gnsemic.com 电话:021-34125778 第 1 页，共 14 页 旌芯半导体科技(上海)有限公司 GN Semiconductor (Shanghai) Co., Ltd. GN1640 2、引脚图及引脚说明 2.1、引脚排列图 中国(上海)自由贸易试验区芳春路400号1幢3层 http://www.gnsemic.com 电话:021-34125778 第 2 页，共 14 页 旌芯半导体科技(上海)有限公司 GN Semiconductor (Shanghai) Co., Ltd. GN1640 2.2、引脚说明 引脚 符 号 I/O 功 能 1 GRID12 O 位输出，N 管开漏输出 2 GRID13 O 位输出，N 管开漏输出 3 GRID14 O 位输出，N 管开漏输出 4 GRID15 O 位输出，N 管开漏输出 5 GRID16 O 位输出，N 管开漏输出 6 GND — 地 7 DATA I 数据输入端口 8 CLK I 时钟输入端口 9 SEG1 O 段输出，P 管开漏输出 10 SEG2 O 段输出，P 管开漏输出 11 SEG3 O 段输出，P 管开漏输出 12 SEG4 O 段输出，P 管开漏输出 13 SEG5 O 段输出，P 管开漏输出 14 SEG6 O 段输出，P 管开漏输出 15 SEG7 O 段输出，P 管开漏输出 16 SEG8 O 段输出，P 管开漏输出 17 VDD — 电源 18 GRID1 O 位输出，N 管开漏输出 19 GRID2 O 位输出，N 管开漏输出 20 GRID3 O 位输出，N 管开漏输出 21 GRID4 O 位输出，N 管开漏输出 22 GRID5 O 位输出，N 管开漏输出 23 GRID6 O 位输出，N 管开漏输出 24 GRID7 O 位输出，N 管开漏输出 25 GRID8 O 位输出，N 管开漏输出 26 GRID9 O 位输出，N 管开漏输出 27 GRID10 O 位输出，N 管开漏输出 28 GRID11 O 位输出，N 管开漏输出 中国(上海)自由贸易试验区芳春路400号1幢3层 http://www.gnsemic.com 电话:021-34125778 第 3 页，共 14 页 旌芯半导体科技(上海)有限公司 GN1640 GN Semiconductor (Shanghai) Co., Ltd. 3、电特性 3.1、极限参数 （除非有特殊说明，否则 Ta=25℃，GND=0V） 参 数 名 称 符 号 条 件 额 定 值 单 位 电源电压 VDD — -0.5～+7.0 V 逻辑输入电压 VIN — -0.5～VDD+0.5 V 输出高电平电流（SEG） IO1 — 50 mA 输出低电平电流（GRID） IO2 — 200 mA 工作温度 Topt — -40～+85 ℃ 储存温度 Tstg — -65～+150 ℃ 焊接温度 TL 10 秒 250 ℃ 3.2、推荐使用条件 参 数 名 称 符 号 最小 典型 最大 单 位 逻辑电源电压 VDD 3 5 5.5 V 输入高电平电压 VIH 0.7VDD — VDD V 输入低电平电压 VIL 0 — 0.2VDD V 3.3、电气特性 3.3.1、直流参数 （除非有特殊说明，否则 VDD=5V，GND=0V） 参数名称 符 号 测试条件 最小 典型 最大 单 位 工作电压 VDD - 3.0 5.0 5.5 V 静态电流 IDD 无负载，VIN=VDD 110 130 150 uA IOH1 SEG1～SEG8，VOH=VDD-2V 40 50 60 mA IOH2 SEG1～SEG8，VOH=VDD-3V 40 60 80 mA IOL1 GRID1～GRID16，VOL= 0.3V 80 120 — mA ITOLSG SEG1～SEG8，VOH=VDD-3V — — 5 % 输入高电平电压 VIH CLK、DATA 0.7VDD — VDD V 输入低电平电压 VIL CLK、DATA 0 — 0.2VDD V 输出高电平电流 输出低电平电流 高电平输出电流容 许量 中国(上海)自由贸易试验区芳春路400号1幢3层 http://www.gnsemic.com 电话:021-34125778 第 4 页，共 14 页 旌芯半导体科技(上海)有限公司 GN Semiconductor (Shanghai) Co., Ltd. 3.3.2、交流参数 （除非有特殊说明名，否则 VDD=5V，GND=0V） 参数 符号 测试条件 最小 典型 最大 单位 振荡频率 fOSC — — 450 — KHz 上升时间 tTZH CL=300pF，GRID1～GRID16 — — 2 us CL=300pF，SEG1～SEG8 — — 0.5 us 下降时间 tTHZ CL=300pF，SEGn、GRIDn — — 120 us 最大时钟频率 Fmax 占空比 50% 1 — — MHz 时钟脉冲宽度 PWCLK — 400 — — ns 数据建立时间 tSETUP — 100 — — ns 数据保持时间 tHOLD — 100 — — ns PWCLK PWCLK tSETUP tHOLD CLK tPZL tPLZ DATA tTHZ Sn/Gn 10% tTZH 90% 10% 90% 4、功能介绍 4.1、显示寄存器地址 该寄存器存储通过串行接口从外部器件传送到 GN1640 的数据，地址分配如下： SEG1 SEG2 SEG3 SEG4 SEG5 SEG6 SEG7 SEG8 B0 B1 B2 B3 B4 B5 B6 B7 显存地址 00H GRID1 显存地址 01H GRID2 显存地址 02H GRID3 显存地址 03H GRID4 显存地址 04H GRID5 显存地址 05H GRID6 显存地址 06H GRID7 显存地址 07H GRID8 显存地址 08H GRID9 显存地址 09H GRID10 中国(上海)自由贸易试验区芳春路400号1幢3层 http://www.gnsemic.com 电话:021-34125778 第 5 页，共 14 页 旌芯半导体科技(上海)有限公司 GN Semiconductor (Shanghai) Co., Ltd. GN1640 显存地址 0AH GRID11 显存地址 0BH GRID12 显存地址 0CH GRID13 显存地址 0DH GRID14 显存地址 0EH GRID15 显存地址 0FH GRID16 注意：在上电完之后，必须先对 RAM 进行数据写入，然后再开显示。 4.2、指令介绍 指令用来设置显示模式和LED驱动器的状态。在STAR信号后由DATA输入的第一个字节作为一条 指令，第二个字节起作为数据输入。指令中的高两位用来区分不同的指令。 B7 B6 指令 0 1 数据命令设置 1 0 显示控制命令设置 1 1 地址命令设置 如果在指令或数据传输时产生 STOP 信号，串行通讯将被初始化，并且正在传送的指令或数据无 效（之前传送的指令或数据保持有效）。 4.2.1、数据设置 该指令用来设置数据写入模式，B1 和 B0 不允许设置成 01 或 11。 MSB LSB B7 B6 B5 B4 B3 B2 B1 B0 0 1 X X 0 0 X X 0 1 X X 0 1 X X 0 1 X X 0 X X X 0 1 X X 1 X X X 功能 说明 地址自加模式 地址模式设置 固定地址模式 普通模式 测试模式设置 测试模式（内部使用） 4.2.2、地址设定 该指令用来设置显示寄存器的地址。如果地址设定比 CFH 高，则数据被忽略，直到有效地址被 设定。上电时，地址默认设为 C0H。 MSB LSB B7 B6 1 B5 B4 B3 B2 B1 B0 显示地址 1 0 0 0 0 C0H 1 1 0 0 0 1 C1H 1 1 无关项 0 0 1 0 C2H 1 1 写0 0 0 1 1 C3H 1 1 0 1 0 0 C4H 1 1 0 1 0 1 C5H 中国(上海)自由贸易试验区芳春路400号1幢3层 http://www.gnsemic.com 电话:021-34125778 第 6 页，共 14 页 旌芯半导体科技(上海)有限公司 GN1640 GN Semiconductor (Shanghai) Co., Ltd. 1 1 0 1 1 0 C6H 1 1 0 1 1 1 C7H 1 1 1 0 0 0 C8H 1 1 1 0 0 1 C9H 1 1 1 0 1 0 CAH 1 1 1 0 1 1 CBH 1 1 1 1 0 0 CCH 1 1 1 1 0 1 CDH 1 1 1 1 1 0 CEH 1 1 1 1 1 1 CFH 4.2.3、显示控制 该指令用来设置显示的开关以及显示亮度的调节。本电路共有 8 级亮度可供调节。 MSB LSB B7 B6 1 B5 B4 B3 B2 B1 B0 0 0 0 0 设置脉冲宽度为 1/16 1 0 0 0 1 设置脉冲宽度为 2/16 1 0 0 1 0 设置脉冲宽度为 4/16 1 0 0 1 1 1 0 无关项， 1 0 0 1 0 写0 1 0 1 设置脉冲宽度为 12/16 1 0 1 1 0 设置脉冲宽度为 13/16 1 0 1 1 1 设置脉冲宽度为 14/16 1 0 0 1 0 1 功能 说明 显示亮度设置 设置脉冲宽度为 10/16 设置脉冲宽度为 11/16 显示关 显示开关设置 显示开 4.3、串行数据传输格式 传送数据时，CLK为高电平，DATA（数据）要保持不变；CLK为低电平，DATA（数据）才能 改变。 CLK 为高电平，DATA 由高变低表示开始传输；CLK 为高电平，DATA 由低变高表示结束传输。 CLK 1 DATA b1 2 b2 3 b3 START 中国(上海)自由贸易试验区芳春路400号1幢3层 http://www.gnsemic.com 电话:021-34125778 5 4 b4 b5 6 b6 7 b7 8 b8 STOP 第 7 页，共 14 页 旌芯半导体科技(上海)有限公司 GN1640 GN Semiconductor (Shanghai) Co., Ltd. 4.4、应用时串行数据的传输 4.4.1、地址自加模式通信时序 CLK DATA Command1 START Command2 Data1 STOP START Datan Command3 STOP START STOP Command1：设置数据指令 Command2：设置显示地址 Data 1～Data n：传输显示数据 Command3：显示控制指令 4.4.2、固定地址模式通信时序 CLK DATA Command1 START Command2 Data1 STOP START Command3 DataN Command4 STOP START STOP Command1：设置数据指令 Command2：设置显示地址 1 Data1：向 Command2 地址内写入的显示数据 ┋ Command3：设置显示地址 3 Datan：向 Command3 地址内写入的显示数据 Command4：显示控制指令 中国(上海)自由贸易试验区芳春路400号1幢3层 http://www.gnsemic.com 电话:021-34125778 第 8 页，共 14 页 旌芯半导体科技(上海)有限公司 GN Semiconductor (Shanghai) Co., Ltd. GN1640 4.5、初始化流程图 开始 设置数据指令 设置显示地址 初始化设置 清空显示RAM （对所有RAM写0） 显示控制指令 主程序 备注： 1、设置数据指令用来选择数据输入模式是地址自加还是固定地址。 2、IC 在上电时显示 RAM 内容不固定，为了防止用户先开显示时出现乱显。建议先对 RAM 进行清空 后再开启显示。 中国(上海)自由贸易试验区芳春路400号1幢3层 http://www.gnsemic.com 电话:021-34125778 第 9 页，共 14 页 旌芯半导体科技(上海)有限公司 GN Semiconductor (Shanghai) Co., Ltd. GN1640 5、典型应用线路图 说明： 1、VDD 与 GND 之间的滤波电容应靠近 GN1640以加强滤波效果。 2、为了提供电路的抗干扰能力，通讯端口建议按照上图连接，具体的参数值可根据实际需要调整。 中国(上海)自由贸易试验区芳春路400号1幢3层 http://www.gnsemic.com 电话:021-34125778 第 10 页，共 14 页 旌芯半导体科技(上海)有限公司 GN1640 GN Semiconductor (Shanghai) Co., Ltd. 5.1、驱动共阴数码管 如图所示，如果让该数码管显示“0”，那么在 GRID1 为低电平时 SEG1、SEG2、SEG3、SEG4、 SEG5、SEG6 为高电平，SEG7 为低电平，只需在 00H 地址单元里面写数据 3FH 就可以让数码管显示 “0”。 SEG8 SEG7 SEG6 SEG5 SEG4 SEG3 SEG2 SEG1 B7 B6 B5 B4 B3 B2 B1 B0 0 0 1 1 1 1 1 1 地址 00H 5.2、驱动共阳数码管 如图所示，如果让该数码管显示“0”，那么在 GRID1、GRID2、GRID3、GRID4、GRID5、GRID6 为低电平时 SEG1 为高电平，在 GRID7 为低电平时 SEG1 为低电平。 SEG8 SEG7 SEG6 SEG5 SEG4 SEG3 SEG2 SEG1 B7 B6 B5 B4 B3 B2 B1 B0 0 0 0 0 0 0 0 1 00H 0 0 0 0 0 0 0 1 01H 0 0 0 0 0 0 0 1 02H 0 0 0 0 0 0 0 1 03H 0 0 0 0 0 0 0 1 04H 0 0 0 0 0 0 0 1 05H 地址 0 0 0 0 0 0 0 0 06H 注：SEGn 为 P 管开漏输出，GRIDn 为 N 管开漏输出，在使用时候，SEGn 只能接 LED 的阳极，GRIDn 只能接 LED 的阴极，不可反接。 中国(上海)自由贸易试验区芳春路400号1幢3层 http://www.gnsemic.com 电话:021-34125778 第 11 页，共 14 页 旌芯半导体科技(上海)有限公司 GN Semiconductor (Shanghai) Co., Ltd. GN1640 6、封装尺寸与外形图 6.1、SOP28 外形图与封装尺寸 中国(上海)自由贸易试验区芳春路400号1幢3层 http://www.gnsemic.com 电话:021-34125778 第 12 页，共 14 页 旌芯半导体科技(上海)有限公司 GN Semiconductor (Shanghai) Co., Ltd. GN1640 6.2、SSOP28(0.635mm)外形图与封装尺寸 中国(上海)自由贸易试验区芳春路400号1幢3层 http://www.gnsemic.com 电话:021-34125778 第 13 页，共 14 页 旌芯半导体科技(上海)有限公司 GN1640 GN Semiconductor (Shanghai) Co., Ltd. 7、声明及注意事项 7.1、产品中有毒有害物质或元素的名称及含量 有毒有害物质或元素 部 件 名 称 铅 汞 （Pb） （Hg） 镉 六阶铬 （Cd ） （Cr （Ⅵ ）） 多溴联 苯 （PBBs ） 多溴联 苯醚 （PBD Es） 邻苯二甲 酸二丁酯 （DBP) 邻苯二 甲酸丁 苄酯 （BBP) 邻苯二甲 邻苯二甲 酸二（2酸二异丁 乙基巳基） 酯（DIBP) 酯（DEHP) 引线框 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 塑封树 脂 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 芯片 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 内引线 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 装片胶 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○：表示该有毒有害物质或元素的含量在 SJ/T11363-2006 标准的检出限以下。 说明 ×：表示该有毒有害物质或元素的含量超出 SJ/T11363-2006 标准的限量要求。 7.2、注意 在使用本产品之前建议仔细阅读本资料； 本资料中的信息如有变化，恕不另行通知； 本资料仅供参考，本公司不承担任何由此而引起的任何损失； 本公司也不承担任何在使用过程中引起的侵犯第三方专利或其它权利的责任。 中国(上海)自由贸易试验区芳春路400号1幢3层 http://www.gnsemic.com 电话:021-34125778 第 14 页，共 14 页
