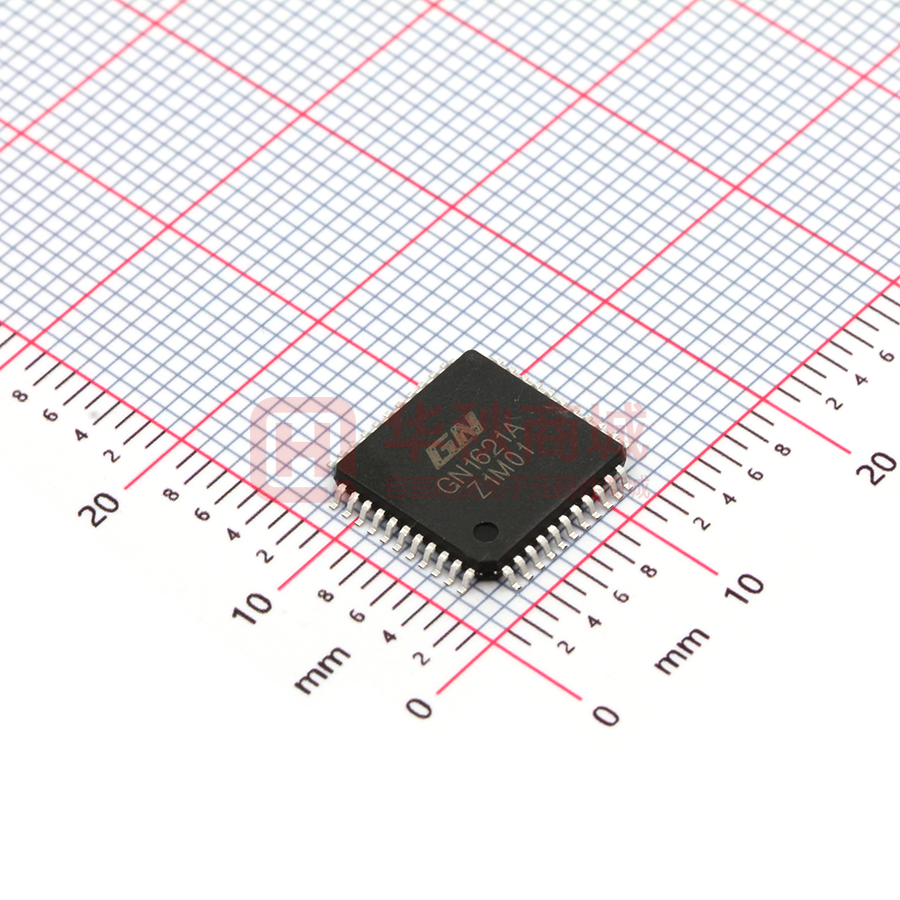

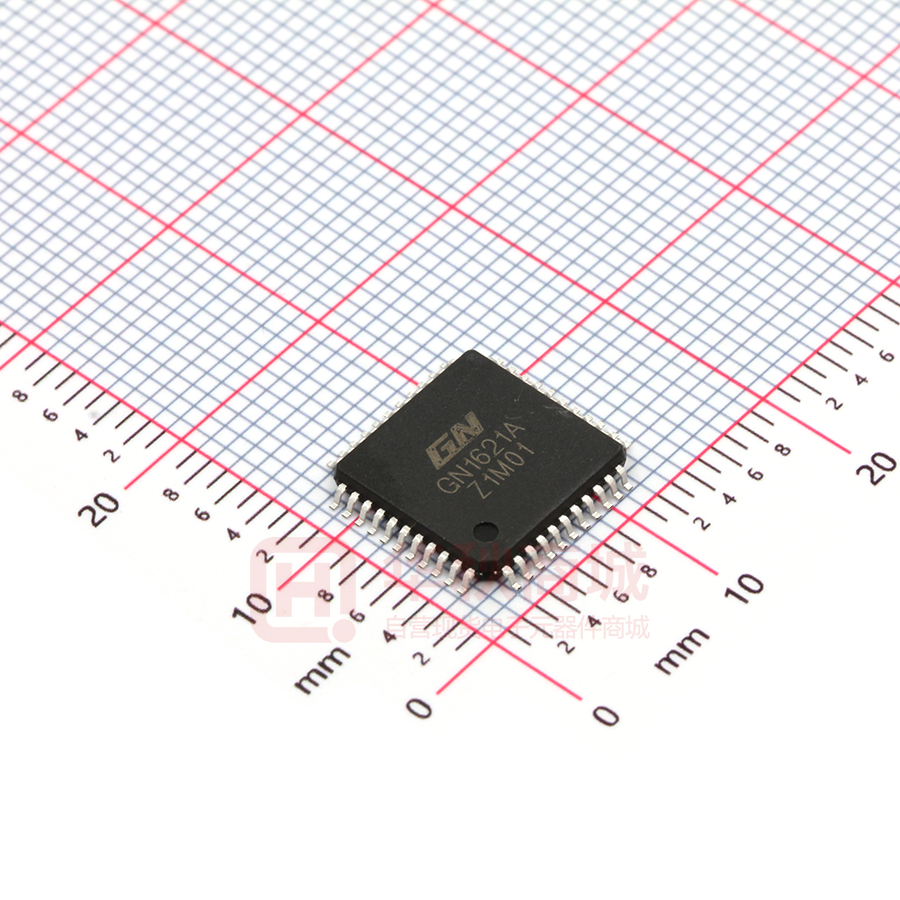

GN1621A

旌芯半导体科技(上海)有限公司 GN1621A GN Semiconductor (Shanghai) Co., Ltd. 1、概 述 GN1621A是一种128点阵式存储映射多功能LCD驱动电路。GN1621A的S/W结构特点，使它适合点 阵式LCD显示，包括LCD模块和显示子系统，GN1621A还具有节电功能。其主要特点如下： l 工作电压：2.4V～5.5V l 内部 256KHz RC 振荡器 l 外部 32KHz 晶振或 256KHz 频率输入 l 可选择 1/2 或 1/3 偏置和 1/2、1/3 或 1/4 占空比 LCD 显示 l 内部时基频率源 l 蜂鸣器驱动信号频率可选择 2KHz 或 4KHz l 具有关机指令可减少功耗 l 内部时基发生器和 WDT 看门狗定时器 l 内部时基或 WDT 溢出输出 l 八个时基/WDT 时钟的时钟源 l 32×4 LCD 驱动器 l 内部 32×4bit 显示 RAM l 四路串行接口 l 内部 LCD 驱动频率源 l 可用指令控制操作 l 数据模式和命令模式指令 l R/W 地址自动累加 l 三种数据访问模式 l VLCD 引脚用来调整 LCD 工作电压 l 封装形式：LQFP44 l 包装规格：GN1621A LQFP44 160PCS/板 中国(上海)自由贸易试验区芳春路400号1幢3层 http://www.gnsemic.com 电话:021-34125778 1600PCS/盒 9600PCS/箱 第 1 页，共 15 页 旌芯半导体科技(上海)有限公司 GN1621A GN Semiconductor (Shanghai) Co., Ltd. 2、功能框图及引脚说明 2.1、功能框图 OSCO RD WR DATA COM0 LCD驱动 和 偏置电路 VDD BZ COM3 SEG0 SEG31 VSS BZ ～ CS ～ OSCI 显示RAM 控 制 和 定 时 电 路 VLCD 蜂鸣频率 发生器 看门狗定时器 时基发生器 IRQ 注： CS ：芯片选择 BZ， BZ ：蜂鸣器输出 WR ， RD ，DATA：串行接口 COM0～COM3，SEG0～SEG31：LCD 输出 IRQ ：时间基准或 WDT 溢出输出 2.2、引脚排列图 LQFP44 引脚图 中国(上海)自由贸易试验区芳春路400号1幢3层 http://www.gnsemic.com 电话:021-34125778 第 2 页，共 15 页 旌芯半导体科技(上海)有限公司 GN1621A GN Semiconductor (Shanghai) Co., Ltd. 2.3、 管脚说明 引脚 符号 功能 I/O 片选信号输入端（带上拉电阻）。 CS 为逻辑高电平时，数据和命 1 I CS 令不能读出和写入，并且串行接口电路复位。但当 CS 为逻辑低 电平时，控制器与 GN1621A 之间可以传输数据和命令。 写时钟输入（带上拉电阻） 。在 WR 信号的上升沿，DATA线上的 2 WR I 3 DATA I/O 4 VSS - 负电源，GND 5 VLCD I LCD 电源输入 6 VDD P 正电源 7~8 BZ、 BZ O 蜂鸣信号输出端 9~12 COM0~COM3 O LCD COM 输出端 13~44 SEG0~SEG31 O LCD SEG 输出端 数据被锁存到 GN1621A。 串行数据输入/输出端（带上拉电阻）。 3、电特性 3.1、 极限参数 （除非另有规定，T amb =25℃） 参 数 名 称 电源电压 输入电压 储存温度 工作温度 焊接温度 符 号 VDD VO T stg T amb TL 条 件 10 秒 额 定 值 单 位 -0.3～7 VS S-0.3～VDD +0.3 -50～125 -40～85 245 V V ℃ ℃ ℃ 3.2、电气特性 3.2.1、直流参数 参数 工作电压 工作电流 待机电流 符号 VDD 测试条件 最小 2.4 典型 最大 5.5 单位 V IDD1 无负载 片内 RC 振荡器 VDD =3V 150 300 uA VDD =5V 300 600 uA IDD2 无负载 晶体振荡器 VDD =3V 60 120 uA VDD =5V 120 240 uA IDD3 无负载 外部时钟 VDD =3V 100 200 uA VDD =5V 200 400 uA ISTB 无负载 关机模式 VDD =3V 0.1 5 uA VDD =5V 0.3 10 uA 中国(上海)自由贸易试验区芳春路400号1幢3层 http://www.gnsemic.com 电话:021-34125778 第 3 页，共 15 页 旌芯半导体科技(上海)有限公司 GN1621A GN Semiconductor (Shanghai) Co., Ltd. VDD =3V 0 0.6 V VDD =5V 0 1.0 V VDD =3V 2.4 3.0 V VDD =5V 4.0 5.0 V VOL =0.3V VDD =3V 0.5 1.2 mA VOL =0.5V VDD =5V 1.3 2.6 mA VOH =2.7V VDD =3V -0.4 -0.8 mA VOH =4.5V VDD =5V -0.9 -1.8 mA VOL =0.3V VDD =3V 80 150 uA VOL =0.5V VDD =5V 150 250 uA VOH =2.7V VDD =3V -80 -120 uA VOH =4.5V VDD =5V -120 -200 uA VOL =0.3V VDD =3V 60 120 uA VOL =0.5V VDD =5V 120 200 uA VOH =2.7V VDD =3V -40 -70 uA VOH =4.5V VDD =5V -70 -100 uA VDD =3V 40 80 150 KΩ VDD =5V 30 60 100 KΩ 输入低电平 VIL DATA, WR , CS , RD 输入高电平 VIH DATA, WR , CS , RD DATA, BZ, BZ ， IRQ IOL1 DATA, BZ, BZ IOH1 LCD COM 端灌电流 IOL2 LCD COM 端拉电流 IOH2 LCD SEG 端灌电流 IOL3 LCD SEG 端拉电流 IOH3 上拉电阻 RP H VLCD 端内置电阻 Rvlcd DATA, WR , CS , RD VLCD 55 KΩ 3.2.2、交流参数 参数 系统时钟 符号 测试条件 fSYS1 片内RC 振荡器 fSYS2 晶体振荡器 fSYS3 外部时钟 片内RC 振荡器 LCD 时钟 fLCD LCD COM 端周期 tCOM 晶体振荡器 外部时钟 n: COM 端数 串行数据时钟 ( WR PIN) fCLK1 占空比 50% fCLK2 占空比 50% fTONE 片内RC 振荡器 tCS CS 串行数据时钟 ( RD PIN) 蜂鸣器输出频率 串行接口复位脉冲宽度 (图 3) 中国(上海)自由贸易试验区芳春路400号1幢3层 http://www.gnsemic.com 电话:021-34125778 最小 VDD =3V VDD =5V VDD =3V VDD =5V VDD =3V VDD =5V - fSYS1 /768 VDD =3V 典型 256 256 32.768 32.768 256 256 fSYS2 /96 fSYS3 /768 n/fLCD 最大 单位 - KHz - KHz - KHz Hz - Hz - s 150 4 - - - - - 2.0 或 4.0 - KHz - - 250 - ns VDD =5V VDD =3V VDD =5V 300 75 150 KHz KHz 第 4 页，共 15 页 旌芯半导体科技(上海)有限公司 GN1621A GN Semiconductor (Shanghai) Co., Ltd. WR , RD 输入脉冲宽度 (图 1) tCLK 串行数据时钟升/降时间 (图1) t r, t f - 串行数据到WR , RD 时 钟的建立时间(图2) tSU - 串行数据到WR , RD 时 钟的保持时间(图2) th - tSUL - th1 - CS 到 WR , RD 时 钟 的建立时间(图 3) CS 到 WR , RD 时 钟 的保持时间(图 3) VDD =3V 写模式 读模式 写模式 读模式 VDD =5V VDD =3V VDD =5V VDD =3V VDD =5V VDD =3V VDD =5V VDD =3V VDD =5V VDD =3V VDD =5V - - - 120 - ns - 120 - ns - 120 - ns - 100 - ns - 100 - ns VDD 90% 50% 10% tCLK us tr tr WR, RD, CLK 3.34 6.67 1.67 3.34 GND tCLK 图1 有效数据 DB VDD 50% tSU GND th VDD 50% WR, RD CLK GND 图2 tCS CS VDD 50% thl tSUL WR, RD CLK 50% FIRST CLK GND VDD LAST CLK GND 图3 中国(上海)自由贸易试验区芳春路400号1幢3层 http://www.gnsemic.com 电话:021-34125778 第 5 页，共 15 页 旌芯半导体科技(上海)有限公司 GN Semiconductor (Shanghai) Co., Ltd. GN1621A 4、功能说明 GN1621A 是一种具有微控制器接口，由 RAM 映射的 32×4 点阵式 LCD 控制驱动器。电路上电 时清零，并可以通过命令端进行工作状态设置，然后通过片选、读、写端对 RAM 数据进行读、写、 修改操作，RAM 内容与 LCD 显示驱动的内容一一对应。该电路为点阵式 LCD 驱动显示，各 SEG 端 是互相独立的，且容易对 RAM 数据进行修改，所以显示点阵内容灵活，可随用户任意定制。 4.1 RAM 静态显示存储器（RAM）结构为 32×4 位，贮存所显示的数据。RAM 的内容直接映射成 LCD 驱动器的内容。RAM 中的数据可被 READ、WRITE 和 READ-MODIFY-WRITE 命令存取。RAM 中 内容映射至 LCD 结构过程如下图所示： COM3 COM2 COM1 COM0 0 SEG1 1 SEH2 2 SEG3 3 ... ... ... SEG0 31 SEG31 bit3 bit2 bit1 bit0 bit addr RAM映射图 4.2 系统振荡器 GN1621A 系统时钟用来产生基准时钟/看门狗电路的时钟、LCD 驱动时钟和蜂鸣频率。时钟可 以来自片内 RC 振荡器（256KHz）、晶体振荡器（32.768KHz）或由 S/W 设置的外部 256KHz 的时钟。 系统振荡器结构如下图。执行 SYS DIS 命令后，系统时钟停止，LCD 偏置发生器也停止工作，此命 令只适用于片内 RC 振荡器（256KHz）和晶体振荡。一旦系统时钟停止，LCD 显示变暗，时基/WDT 将失去功能。 LCD OFF 命令用来关闭 LCD 偏置发生器。LCD OFF 命令关闭 LCD 偏置发生器后，用 SYS DIS 命令减少功耗，相当于系统 POWER DOWN 命令。但当外部时钟用作系统时钟时，SYS DIS 命令既 不能关闭振荡器也不能进入 POWER DOWN 模式。晶体振荡器可用来连接一个 32KHz 外部频率源到 OSCI 管脚。因此，系统进入 POWER DOWN 模式有点类似于外部 256KHz 时钟的运行。系统初始上 电后，GN1621A 处于 SYS DIS 状态。 中国(上海)自由贸易试验区芳春路400号1幢3层 http://www.gnsemic.com 电话:021-34125778 第 6 页，共 15 页 旌芯半导体科技(上海)有限公司 GN1621A GN Semiconductor (Shanghai) Co., Ltd. OSCI OSCO 外接晶振32768Hz 系统振荡 外接时钟256KHz 1/8 片上RC振荡256KHz 系统振荡器结构 4.3 时间基准和看门狗定时器 时间基准发生器是由 8 级递增计数器构成，用来设计产生一个精确的时间基准。看门狗定时器 （WDT）由 8 级时基发生器和一个 2 级递增计数器组成，在非正常状态下（未知的或不希望发生的跳 转、执行错误等），用来停止主控制器或其它子系统。WDT 溢出，将设置一个 WDT 溢出标志。时基 发生器的输出和 WDT 暂停标志的输出可以用命令连接到 IRQ 的输出端。总共有 8 个频率适合时基发 生器和 WDT 时钟。其频率由下列公式得出 fWDT=32KHz/2n，n 的值通过命令在 0～7 之间变化，等式 中的 32KHz 表明系统频率由一个 32.76832KHz 的晶体振荡器、一个片内振荡器（256KHz）或外部 256KHz 频率驱动。如果一个片内振荡器（256 KHz）或外部 256KHz 频率作为系统频率，系统频率被 一个 3 级分频器预置成 32KHz。由于时基发生器和 WDT 使用同一个 8 级计数器，因此需小心使用与 时基发生器和 WDT 相关的命令。例如调用 WDT DIS 命令对时基发生器无效，而 WDT EN 不但适用 于时基发生器而且可以激活 WDT 溢出标志输出（WDT 溢出标志连接到 IRQ 脚）。输入 TIMER EN 命令后，WDT 和 IRQ 脚断开，时基发生器的内容由 CLR WDT 或 CLR TIMER 命令清零。CLR WDT 或 CLR TIMER 命令分别相应的在 WDT EN 或 TIMER EN 命令之前执行。CLR TIMER 命令必须在 WDT 模式转换到时基模式之前执行。一旦出现 WDT 溢出模式， IRQ 脚将处于逻辑低电平直到出现 CLR WDT 或 IRQ DIS 命令。IRQ 输出无效后，IRQ 脚将处于悬浮状态。通过执行 IRQ EN 或 IRQ DIS 命令使 IRQ 输出处于有效或无效状态。 IRQ EN 使得时基发生器或 WDT 溢出标志的输出作用 到 IRQ 脚。时基发生器和 WDT 的结构见下图： 定时/WDT 时钟源/2n n=0～7 系统时钟 f=32KHz IRQ TIMER使能 /256 1 VDD WDT /4 D Q CK R WDT使能 2 3 IRQ使能 CLR WDT 使用片内 RC 振荡器或晶体振荡器,可以用系统命令开启或关闭振荡器,进入 POWER DOWN 模式, 减少功耗。在 POWER DOWN 模式下，时基/WDT 的一切功能都无效。另一方面，如果使用外部时钟 中国(上海)自由贸易试验区芳春路400号1幢3层 http://www.gnsemic.com 电话:021-34125778 第 7 页，共 15 页 旌芯半导体科技(上海)有限公司 GN Semiconductor (Shanghai) Co., Ltd. GN1621A 作为系统频率，SYS DIS 命令不起作用而不执行 POWER DPWN 模式。那就是说，GN1621A 将一直 运行到系统失效或外部时钟取消。系统开启后， IRQ 被禁用。 4.4 蜂鸣输出 在 GN1621A 中提供一个简单的蜂鸣振荡器。蜂鸣振荡器可提供一对蜂鸣驱动信号 BZ 和 BZ ， 用来产生一个简单的蜂鸣。执行 TONE4K 和 TONE2K 命令可产生两种蜂鸣频率， TONE4K 和 TONE2K 命令设置蜂鸣频率分别为 4KHz和2KHz，蜂鸣驱动信号可以调用TONE ON 或 TONE OFF 命令来开启或关闭。BZ 和 BZ 是一对反相驱动输出，用来驱动电蜂鸣器。一旦系统失效或蜂鸣 输出停止，BZ 和 BZ 输出处于低电平。 4.5 LCD 驱动器 GN1621A 是一个 128（32×4）点阵式 LCD 驱动器，它可以驱动 1/2 或 1/3 偏置，2、3 或 4 个 COM 端的 LCD 显示器，这个特性使得 GN1621A 适合于多种 LCD 显示器。LCD 驱动时钟产生于系 统时钟，不管系统时钟是来源于 32.768KHz 晶振频率还是片内 RC 振荡器频率或外部频率，LCD 驱动 时钟的频率总是 333Hz。与 LCD 相应命令见下表。 名 称 LCD OFF LCD ON 指令代码 功 能 1000 000 001 0 X 关闭 LCD 输出 1000 000 00 1 1X 打开 LCD 输出 c=0:1/2 偏置状态 c=1:1/3 偏置状态 BIAS&COM 1000 010 ab Xc X ab=00:2COM 端 ab=01:3COM 端 ab=10:4COM 端 黑体形式的 100 表明是命令模式 ID，如果出现连续命令模式 ID（除第一个命令）将被忽略。LCD OFF 命令通过中断 LCD 偏置发生器关闭 LCD 显示，而 LCD ON 命令通过启动 LCD 偏置发生器开启 LCD 显示。BIAS &COM 是与 LCD 显示器相关的命令，通过该命令 GN1621A可驱动许多类型的 LCD 显示器。 4.6 指令格式 GN1621A 可以通过 S/W 来设置，设置 GN1621A 和传送 LCD 显示数据的指令共有两种模式，分 别为命令模式和数据模式。对 GN1621A 的设置称作命令模式，其 ID 是 100，由系统设置命令、系统 频率选择命令、LCD 设置命令、蜂鸣频率选择命令和操作命令组成。数据模式包括 READ、WRITE 和 READ-MODIFY-WRITE 操作。下表是数据模式 ID 和命令模式 ID： 操 作 模 式 ID READ 数据 110 数据 WRITE 101 READ-MODIFY-WRITE 101 数据 COMMAND 命令 100 命令模式出现在数据和命令传送之前。如出现连续指令，命令模式 ID100 被忽略。当系统工作在 不连续命令或不连续地址数据模式， CS 管脚应设置为 1，而之前的工作模式将被复位。一旦 CS 管脚 为 0，将出现一个新的工作模式 ID。 中国(上海)自由贸易试验区芳春路400号1幢3层 http://www.gnsemic.com 电话:021-34125778 第 8 页，共 15 页 旌芯半导体科技(上海)有限公司 GN1621A GN Semiconductor (Shanghai) Co., Ltd. 4.7 接口 GN1621A 只需 4 线通信。CS 初始化串行接口电路和在主控制器和 G N 1 6 2 1 A 之间终接通信端。 CS 为 1 时，主控制器和 GN1621A 之间数据和命令被禁止和初始化。出现命令模式和模式转换之前， 需要一个高电平脉冲初始化 GN1621A 的串行接口。数据线是串行输入/输出线。读写数据或写入命令 必须通过数据线。 RD 线是 READ 时钟输入。RAM 中的数据在 RD 信号的下降沿被读出，读出数据将显 示在 DATA线上。主控制器在 READ 信号上升沿和下一个下降沿之间读出正确数据。 WR 线是 WRITE时 钟输入。数据线上的数据、地址、命令在 WR 信号上升沿全被读到 GN1621A IRQ 线被用作主控制 器和 GN1621A 之间的接口。 IRQ 脚作为定时器输出或 WDT 溢出标志输出，由 S/W 设定。主控制器 通过连接 GN1621A 的 IRQ 脚执行时间基准或 WDT 功能。 4.8 4.8.1 时序图 READ 模式（指令码：110） CS WR RD DATA 1 1 A5 A4 A3 A2 0 A1 A0 D0 D1 D2 D3 地址1（MA1） 4.8.2 1 1 0 A5 A4 A3 A2 数据（MA1） A1 A0 D0 D1 D2 D3 地址2（MA2） 数据（MA2） READ 模式（连续地址读） CS WR RD DATA 1 1 0 A5 A4 A3 A2 A1 A0 D0 D1 D2 D3 D0 D1 D2 D3 D0 D1 D2 D3 D0 D1 D2 D3 D0 地址（MA） 4.8.3 数据（MA） 数据（MA+1） 数据（MA+2） 数据（MA+3） WRITE 模式（指令码：101） CS WR DATA 1 0 1 A5 A4 A3 A2 A1 A0 D0 D1 D2 D3 地址1（MA1） 数据（MA1） 中国(上海)自由贸易试验区芳春路400号1幢3层 http://www.gnsemic.com 电话:021-34125778 1 0 1 A5 A4 A3 A2 A1 A0 D0 D1 D2 D3 地址2（MA2） 数据（MA2） 第 9 页，共 15 页 旌芯半导体科技(上海)有限公司 GN1621A GN Semiconductor (Shanghai) Co., Ltd. 4.8.4 WRITE 模式（连续地址写） CS WR DATA 1 0 1 A5 A4 A3 A2 A1 A0 D0 D1 D2 D3 D0 D1 D2 D3 D0 D1 D2 D3 D0 D1 D2 D3 D0 地址（MA） 4.8.5 数据（MA） 数据（MA+1） 数据（MA+2） 数据（MA+3） READ-MODIFY-WRITE 模式(指令码:101) CS WR RD DATA 1 0 1 A5 A4 A3 A2 A1 A0 D0 D1 D2 D3 D0 D1 D2 D3 地址1（MA1） 4.8.6 数据（MA1） 1 0 1 A5 A4 A3 A2 A1 A0 D3 D2 D1 D0 数据（MA1） 地址2（MA2） 数据（MA2） READ-MODIFY-WRITE 模式（连续地址存取） CS WR RD DATA 1 0 1 A5 A4 A3 A2 A1 A0 D0 D1 D2 D3 D0 D1 D2 D3 D0 D1 D2 D3 D0 D1 D2 D3 D0 D1 D2 D3 D0 地址（MA） 4.8.7 数据（MA） 数据（MA） 数据（MA+1） 数据（MA+1） 数据（MA+2） 命令模式 (命令码 : 100) 中国(上海)自由贸易试验区芳春路400号1幢3层 http://www.gnsemic.com 电话:021-34125778 第 10 页，共 15 页 旌芯半导体科技(上海)有限公司 GN1621A GN Semiconductor (Shanghai) Co., Ltd. 4.8.8 模式 (数据及命令模式) 注：推荐主控制器应在 RD 上升沿与下一周期 RD 下降沿之间从DATA端读取数据。 4.9、指令一览表 开启预置 复位 名称 ID 命令代码 D/C READ WRITE READMODIFY -WRITE 110 101 A5A4A3A2A1A0D0D1D2D3 A5A4A3A2A1A0D0D1D2D3 D D 读 RAM 中数据 写数据到 RAM 中 101 A5A4A3A2A1A0D0D1D2D3 D 读写 RAM SYS DIS 100 0000-0000-X C SYS EN LCD OFF LCD ON TIMER DIS WDT DIS TIMER EN WDT EN TONE OFF TONE ON CLR TIMER CLR WDT XTAL 32K RC 256K EXT 256K 100 100 100 100 100 100 100 100 100 100 100 100 100 100 0000-0001-X 0000-0010-X 0000-0011-X 0000-0100-X 0000-0101-X 0000-0110-X 0000-0111-X 0000-1000-X 0000-1001-X 0000-10XX-X 0000-111X-X 0001-01XX-X 0001-10XX-X 0001-11XX-X C C C C C C C C C C C C C C BIAS 1/ 2 100 0010-abX0-X C BIAS 1/ 3 100 0010-abX1-X C TONE 4K 100 010X-XXXX-X C 同 时 关 闭 系统 振 荡器 和 LCD 偏置发生器 开启系统振荡器 关闭 LCD 偏置发生器 开启 LCD 偏置发生器 禁止时间基准输出 禁止WDT 暂停标志输出 允许时间基准输出 允许WDT 暂停标志输出 关闭蜂鸣输出 开启蜂鸣输出 清除时基发生器的内容 清除 WDT 内容 系统时钟为晶体振荡器 系统时钟为片内RC 振荡器 系统时钟为外部时钟LCD1/2 LCD 1/2 偏置状态 ab=00:2COM 端 ab=01:3COM 端 ab=10:4COM 端 LCD 1/3 偏置状态 ab=00:2COM 端 ab=01:3COM 端 ab=10:4COM 端 蜂鸣频率:4KHz 中国(上海)自由贸易试验区芳春路400号1幢3层 http://www.gnsemic.com 电话:021-34125778 功 能 Yes Yes Yes Yes 第 11 页，共 15 页 旌芯半导体科技(上海)有限公司 GN1621A GN Semiconductor (Shanghai) Co., Ltd. TONE 2K 100 011X-XXXX-X C 蜂鸣频率:2KHz IRQ DIS 100 100X-0XXX-X C 禁止 IRQ 输出 IRQ EN 100 100X-1XXX-X C 允许 IRQ 输出 F1 100 101X-X000-X C F2 100 101X-X001-X C F4 100 101X-X010-X C F8 100 101X-X011-X C F16 100 101X-X100-X C F32 100 101X-X101-X C F64 100 101X-X110-X C F128 100 101X-X111-X C TOPT TNORMAL 100 100 1110-0000-X 1110-0011-X C C 中国(上海)自由贸易试验区芳春路400号1幢3层 http://www.gnsemic.com 电话:021-34125778 Yes 时基/WDT 时钟输出：1Hz WDT 暂停标志延时：4s 时基/WDT 时钟输出：2Hz WDT 暂停标志延时：2s 时基/WDT 时钟输出：4Hz WDT 暂停标志延时：1s 时基/WDT 时钟输出：8Hz WDT 暂停标志延时：1/2s 时基/WDT 时钟输出：16Hz WDT 暂停标志延时：1/4s 时基/WDT 时钟输出：32Hz WDT 暂停标志延时：1/8s 时基/WDT 时钟输出：64Hz WDT 暂停标志延时：1/16s 时基/WDT 时钟输出：128Hz WDT 暂停标志延时：1/32s 测试模式 标准模式 Yes Yes 第 12 页，共 15 页 旌芯半导体科技(上海)有限公司 GN1621A GN Semiconductor (Shanghai) Co., Ltd. 5、典型应用线路 5. 1、应用线路 A 5.2、使用说明：  本封装部分引脚未封出，请根据实际封装引脚使用。  IRQ 和 RD 引脚的连接视主控制器的要求而定。  VLCD 引脚的电压必须低于 VDD。  调节 VR 以适应 LCD 显示屏电压。VDD=5V，VLCD=4V，VR=13.75KΩ±20%。  调节 R（外接上拉电阻）以适应用户的基准时钟。  为了获得最佳性能，需要增加两个 2 个额外的负载电容 C1、C2，电容值的大小影响晶振的精度 建议按下表进行取值。 C1、C2 电容取值说明: 振荡精度 电容值 ±10ppm 0～10p 10～20ppm 10～20p 中国(上海)自由贸易试验区芳春路400号1幢3层 http://www.gnsemic.com 电话:021-34125778 第 13 页，共 15 页 旌芯半导体科技(上海)有限公司 GN Semiconductor (Shanghai) Co., Ltd. GN1621A 6、封装尺寸与外形图 6.1、LQFP44 外形图与封装尺寸 中国(上海)自由贸易试验区芳春路400号1幢3层 http://www.gnsemic.com 电话:021-34125778 第 14 页，共 15 页 旌芯半导体科技(上海)有限公司 GN1621A GN Semiconductor (Shanghai) Co., Ltd. 7、声明及注意事项： 7.1、产品中有毒有害物质或元素的名称及含量 有毒有害物质或元素 部件名称 铅（Pb） 汞（Hg） 镉（Cd） 六阶铬 多溴联苯 多溴联苯 （PBBs） 醚（PBDEs） （Cr（Ⅵ）） 引线框 ○ ○ ○ ○ ○ ○ 塑封树脂 ○ ○ ○ ○ ○ ○ 芯片 ○ ○ ○ ○ ○ ○ 内引线 ○ ○ ○ ○ ○ ○ 装片胶 ○ ○ ○ ○ ○ ○ 说明 ○：表示该有毒有害物质或元素的含量在 SJ/T11363-2006 标准的检出 限以下。 ×：表示该有毒有害物质或元素的含量超出 SJ/T11363-2006 标准的限 量要求。 7.2 注意 在使用本产品之前建议仔细阅读本资料； 本资料中的信息如有变化，恕不另行通知； 本资料仅供参考，本公司不承担任何由此而引起的任何损失； 本公司也不承担任何在使用过程中引起的侵犯第三方专利或其它权利的责任。 中国(上海)自由贸易试验区芳春路400号1幢3层 http://www.gnsemic.com 电话:021-34125778 第 15 页，共 15 页
