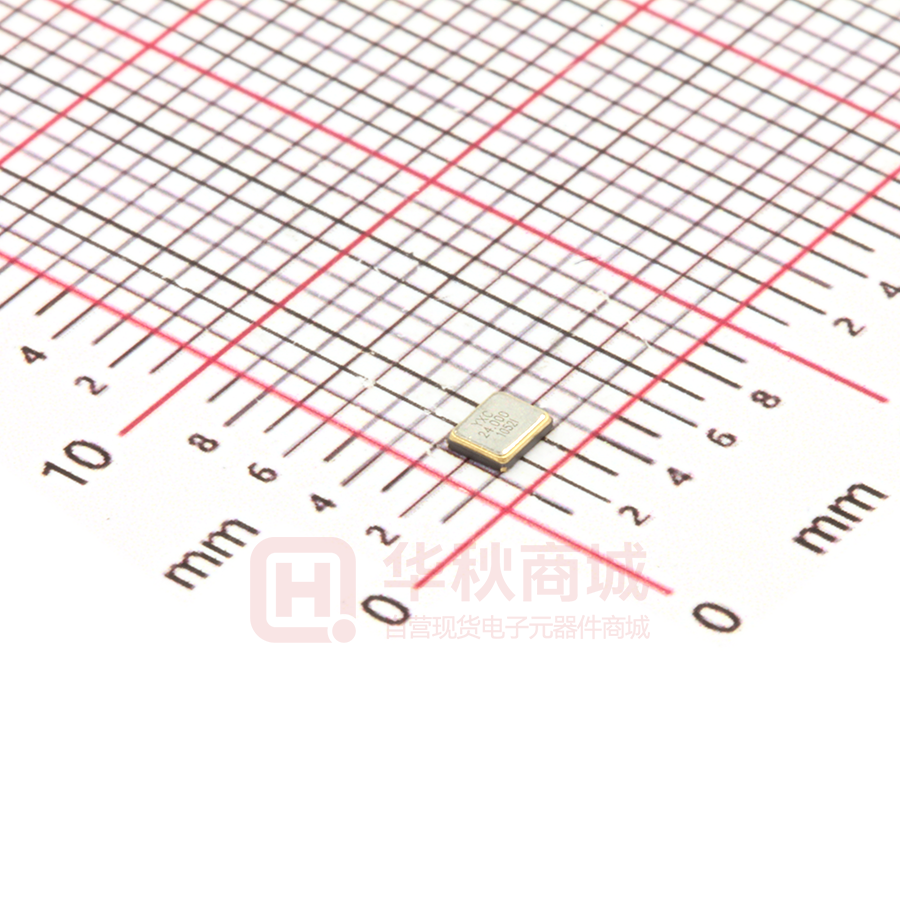

X252024MSB4SI

深圳扬兴科技有限公司 Shenzhen YangXing Technology Co.,Ltd. 产 品 规 格 书 SPECIFICATION 产 品 名 称 石英晶体谐振器 QUARTZ CRYSTAL UNITS 型 号 YSX221SL 料 号 X252024MSB4SI 标 称 频 率 24MHZ-20PF-10PPM 次 共 7 页 页 批 准 审 Kevin 核 拟 制 Sandy Andy 确 认 签 章 APPROVAL SIGNATURE 客 户 客户物料号 机种/ 型号 批 准 TEL: 0755-28444777 审 核 FAX: 0755-28444777-812 检 验 WEB: http://www.yxc.hk page 1 深圳扬兴科技有限公司 Y X C P/N: 产品规格书/ SPECIFICATION ● Y X C 1 5 0001 1 3 REV： A YSX221SL 型号 ELECTRICAL PARAMETERS Min 谐振器产品技术指标 Max 1.Holder Type(型号规格) SEAM 2.5*2.0 2.Mode of Oscillation（振动模式） Fundamental 3.Frequency（标称频率） Units 24.000000 MHZ 20 pF 4.Load Capacitance (CL)（负载电容） 5.Shunt Capacitance (Co)（静态电容） 3.0 pF 6.Equivalent Resistance（谐振电阻） 60 Ω 10 ppm 7.Frequency Tolerance at 25℃（调整频差） -10 8.Stability over operation temperance（温度频差） ppm ± 20 9.Insulation Resistance (at DC 100V)（绝缘电阻） MΩ 500 10.Drive Level（激励功率） uw 100 11.Operating Temperature Range（工作温度范围） -40 85 ℃ 12.Storage Temperature Range（储存温度范围） -40 85 ℃ ppm/year 13.Aging（老化率） ±3 0 14.Other(其他） 15．标字 Marking 1. 2. YXC 24.000 XXXXX Frequency Code YXC 24.000 X XX O I YANGXING Logo Operating Temperature Code Production Line * Year Code Production Cycle Code * Production Line：此代码为产线代码可随机变更，但不影响任何规格性能 16．外形尺寸 Dimensions 测试仪表 Equipment TEL: 0755-28444777 2.5*2.0*0.50mm 250B Crystal Impedance Meter FAX: 0755-28444777-812 WEB: http://www.yxc.hk page 2 深圳扬兴科技有限公司 Y X C P/N: 产品规格书/ SPECIFICATION Y X C 1 5 0001 1 3 型号 REV： A YSX221SL Ⅲ. 包装 PACKING 包装方式应符合运输和装卸要求，特殊包装须经双方认可。 Packing must prevent damage during transportation and handing. Specific method will be settled by mutual agreement。 Ⅳ.对环境影响 INFLUENCE TO ENVIRONMENT 本产品在生产过程中不使用 ODS Ⅰ，对臭氧层无破坏。 This product doesn’t use the class Ⅰ ODS at any of production process . Ⅴ. 生产厂家 MANUFACTURE 公司名称：深圳扬兴科技有限公司 Shenzhen YangXing Technology Co.,Ltd. Ⅵ.其它 OTHERS 1．如果您对本公司产品规格书有疑问或书中未列出，请与我方联系，协商解 决及改进。 If you have some doubt or unknowing about this specification, Please contact us for settlement or development. 2.我们按照产品规格书要求保证晶体品质，若客户要求具体数据，我们可提供。 We guarantee that quartz crystal unit satisfies this specification, If you need the data, we will provide it. 3.变更与联络（MODIFY AND CONTACT） 本产品在设计、工艺、材料、生产厂所、关键设备、操作人员等影响产品质 量的因素有变更时，应事先提供更改后的产品并经过质量认可后，方可大批 量供货。 When the quality is changed due to the changes of the design, technology, material, manufacture place, main equipment and workers, we will first supply the modified products and obtain approval from you, then start to supply mass production. 4.售后服务（AFTER SALE SERVICE） 若在生产过程中遇到不良品，本公司负责调换，并及时提交不良品的分析及 改进措施报告经认可。 If the defection product was found in the production process, we will exchange and provide the improving measures in time. TEL: 0755-28444777 FAX: 0755-28444777-812 WEB: http://www.yxc.hk page 3 深圳扬兴科技有限公司 Y X C P/N: Y X C 1 5 0001 1 3 产品规格书/ SPECIFICATION Ⅶ. SMD2520 晶体外型/编带尺寸 YSX221SL 型号 Dimensions REV： A UNIT: mm YXC 24.000 XXXXX Units: mm 4.0 φ1.5 1.75 12 0° φ13 2.0 C B D SMD2520 G A F E A B 178±2.0 8.0 ±0.3 C 2.70±0.05 D 2.25±0.05 E F G 4.0±0.1 1.05±0.05 60.5±1.0 3000 pcs per reel SMD2520 编带尺寸图（mm） TEL: 0755-28444777 FAX: 0755-28444777-812 WEB: http://www.yxc.hk page 4 深圳扬兴科技有限公司 Y X C P/N: ● Y X C 1 5 0001 1 3 REV： A SUGGESTED REFLOW PROFILE （回流焊曲线图） Total time:200sec.Max. （总时间：200秒　最大） Solder melting point:220℃（熔点220 ℃ ） Pb-Free Assembly Profiles Feature（特性） Average Ramp-up Rate(Ts max to Tp) 平均升温速度 Preheat 预热 ■ Temperature Min (Ts min) 最低温度 125℃ ■ Temperature Max (Ts max) 最高温度 200℃ ■ Time (ts min to ts max ) 从最低到最高时间 Time maintained above 维持上述时间 ■ Temperature(T1) 温度 217℃ ■ Time(tp) 时间 (60～150) seconds Peak/Classification Temperature(Tp) 最高点温度 Time within 5℃ of actual Peak Temperature(tp) 高温维持时间 (20～40) seconds Ramp-down rate 降温速度 6℃/second max Time 25℃ to Peak Temperature 从25℃到最高温度的时间 8 minutes max Suggest reflow times 建议 reflow次数 TEL: 0755-28444777 FAX: 0755-28444777-812 3℃/second Max (60～180) seconds 260 ℃ 3 Times max WEB: http://www.yxc.hk page 5 深圳扬兴科技有限公司 Y X C P/N: Y X C 1 5 0001 1 3 REV： A ● RELIABILITY SPECIFICATIONS（信赖度试验） 参照标准 序号 试验项目 1 跌落 JIS C 6701 试验条件 标准要求 试验前后,频率变化不超过±5ppm，电阻 从75cm位置高度,自由跌落在木板上,连续3次 变化不超过±15% or 5Ω 振动频率：10~55 Hz 2 振动 试验前后,频率变化不超过±5ppm，电阻 全振幅：1.5mm±15% 变化不超过±15% or 5Ω 时间：每个方位三面(X、Y、Z）各振动2小时 晶体放入试验箱中，高低温循环100次 低温为-40+0/-6℃保持30分钟,高温85+4/-0℃保持保持30分 钟，高、低温每3分钟变换一次 ℃ ±3min +85+4/-0 3 冷热冲击 30 +25 ±2℃ -40+0/-6℃ 30±3min 1 4 气密性 试验前后,频率变化不超过±5ppm，电阻 变化不超过±15% or 5Ω 循环 氦气气压标准：5.0~5.5Kg/cm2，氦气加压时间：120 分钟 波峰温度：260℃ ± 10℃ 漏率标准：≤1×10-9Pa.m3/s 时间：15±5 秒 15±5sec 260±10 5 217 耐焊接热 150~200 7 沾锡试验 高温高湿 ℃以上 试验前后,频率变化不超过±5ppm，电阻 变化不超过±15% or 5Ω ℃ 90±30sec 6 ℃ 105±45sec 温度：260℃ ± 10℃ 引脚沾锡后覆盖面积达 95%以上 浸泡时间：2±0.6 秒 温度：60℃ ± 2℃ 1. 试验前后,频率变化不超过±5ppm，电 湿度：90%~95% 阻变化不超过±15% or 5Ω 保持时间：500 个小时 2. 制品表面不可生锈 高温温度：85℃ ± 2℃ 8 高温试验 9 低温试验 时间：720±12 个小时 试验前后,频率变化不超过±5ppm，电阻 如果客户的温度要求是高于标准,温度测试必须完成客户的需求 变化不超过±15% or 5Ω 高温温度：-40℃ ± 2℃ 试验前后,频率变化不超过±5ppm，电阻 时间：500±12 个小时 变化不超过±15% or 5Ω TEL: 0755-28444777 FAX: 0755-28444777-812 WEB: http://www.yxc.hk page 6 深圳扬兴科技有限公司 Y X C P/N: Y X C 1 5 0001 1 3 REV： A ● RELIABILITY SPECIFICATIONS（信赖度试验） 高度：3mm 时间：5sec 速度：0.5mm/sec 10 折板弯曲试 试验前后,频率变化不超过±5ppm,电阻 验 变化不超过±15% or 5Ω 荷重：10N 时间：10 秒 治具：R0.5(制品侧边位置) 11 试验前后,频率变化不超过±5ppm,电阻 折板推力试 变化不超过±15% or 5Ω 验 荷重：10N 时间：10 秒 治具：R0.5(制品中心位置) 12 试验前后,频率变化不超过±5ppm,电阻 本体荷重试 变化不超过±15% or 5Ω 验 13 盐雾 14 寿命测试 盐雾浓度：5% 温度：25℃ 时间：36 小时 電壓 5V TEL: 0755-28444777 温度：25℃ 时间：1000小时 FAX: 0755-28444777-812 制品表面不可生锈 试验前后,频率变化不超过±5ppm，电阻 变化不超过±15% or 5Ω WEB: http://www.yxc.hk page 7
