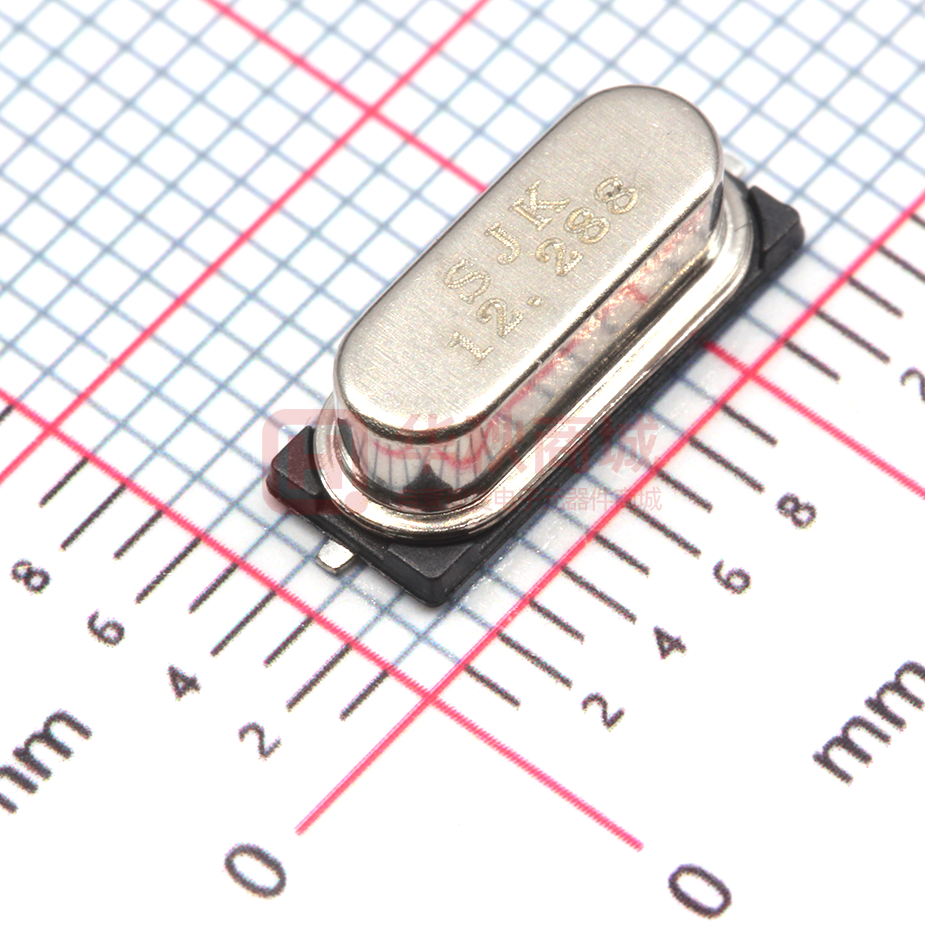

6CS12288F20UCG

QUARTZ CRYSTAL UNIT SERIES 6CS/SS, Resistance Welded HC-49S/SSMD Package 深圳市晶科鑫实业有限公司 样品承认书 客户代码： 物料名称： 49S 贴片晶振 规格型号： 49SMD 12.288MHZ 20PF ±20PPM P N/ SJK： 6CS12288F20UCG 环保属性： ■RoHS 版 A1 次： 湿敏等级： ■REACH 2014-6-10 初版 制定 □PAHS □其它 最小包装 1K/盘 一级 承 供 ■HF -40~85℃ 应 商 承 审 核 认 签 认 章 （ 核 准 工 程 师 ）公 司 承 认 审 核 批 准 贺丹斌 SJK 支持 盖章签署 FAE_EMAIL 日 日 期 期 批示： □接受 □有条件接受 备注: 电话：0755-88352810-837(Mr.huang) 传真：0755-88353718 http://www.q-crystal.com 公司地址: 深圳市龙岗区天安云谷产业园一期 3 栋 C 座 12 楼 1204～1206 室 1 /5 QUARTZ CRYSTAL UNIT SERIES 6CS/SS, Resistance Welded HC-49S/SSMD Package 1. FEATURE/产品特征      Leadless type High precision characteristic covering up to high frequency range Designed for automatic mounting and reflow soldering Embossed taping specification The best choice of Bluetooth wireless communication sets, DSN, PDA and mobile phone 2. ELECTRICAL SPECIFICATIONS/产品技术指标 Output Frequency Range/ 12.288000MHz 中心频率 Mode/振动模式 AT/Fundamental Frequency Tolerance/频率稳定度 ±20 ppm max Load Capacitance(C L )/ 负载电容 20.0 PF (at 25°C) Frequency Stability Over Operating Temperature Characteristics ±30ppm max 温度频率稳定度 Operating Temperature Range/ -40 °C to +85 °C 工作温度 Storage Temperature Range/ -40 °C to +125 °C 储存温度 Shunt Capacitance (C 0 )/静电容 3.0 PF Max Driver Level (Typical) /激励功率 100µW Equivalent Series Resistance(ESR)/ 等效电阻 Aging @25°C 1st year (Max) / 40Ω Max ±3ppm/year 年老化 电话：0755-88352810-837(Mr.huang) 传真：0755-88353718 http://www.q-crystal.com 公司地址: 深圳市龙岗区天安云谷产业园一期 3 栋 C 座 12 楼 1204～1206 室 2 /5 QUARTZ CRYSTAL UNIT SERIES 6CS/SS, Resistance Welded HC-49S/SSMD Package 3. DIMENSION /产品规格尺寸(Units: mm) 4. MARKING/丝印 5. REFLOW CONDITION / 回流焊 电话：0755-88352810-837(Mr.huang) 传真：0755-88353718 http://www.q-crystal.com 公司地址: 深圳市龙岗区天安云谷产业园一期 3 栋 C 座 12 楼 1204～1206 室 3 /5 QUARTZ CRYSTAL UNIT SERIES 6CS/SS, Resistance Welded HC-49S/SSMD Package 6. RELIABILITY TEST SPECIFICATION /可靠性试验 序号 试验项目 试验条件 标准要求 1 跌落 从 55cm 位置高度,自由跌落在木板上,连续 3 次 试验前后,频率变化不超过± 5ppm，电阻变化不超过±15% 2 振动 振动频率：10~55Hz 全振幅：1.5mm 时间：每个方位三面(X、Y、Z）各振动 2 小时 试验前后,频率变化不超过± 5ppm,电阻变化不超过±15% 晶体放入试验箱中，高低温循环25次 低温为-40±3℃保持30分钟,高温85±2℃保持保持30 分钟，高、低温每3分钟变换一次 3 冷热冲击 4 气密性 试验前后,频率变化不超过± 5ppm,电阻变化不超过±15% 氦气气压标准：5±0.5Kg/cm2，氦气加压时间：120 分钟 漏率标准：≤ 1×10-9Pa.m3/s 波峰温度：260ºC±10ºC 时间：15±5 秒 试验前后,频率变化不超过± 5ppm,电阻变化不超过±15% 耐焊接热 5 引脚沾锡后覆盖面积达 90%以 沾锡试验 温度：260ºC±10ºC 浸泡时间：3±1 秒 上 7 高温高湿 温度：60ºC±2ºC 湿度：90%~95% 保持时间：240 个小时 1.试验前后,频率变化不超过 ±5ppm,电阻变化不超过±15% 2. 制品表面不可生锈 8 高温试验 高温温度：85ºC±2ºC 时间：240 个小时 试验前后,频率变化不超过± 5ppm,电阻变化不超过±15% 9 低温试验 高温温度：-40ºC±2ºC 时间：240 个小时 试验前后,频率变化不超过± 5ppm,电阻变化不超过±15% 10 寿命测试 電壓 5V 温度：25℃ 6 时间：1000 小时 试验前后,频率变化不超过± 5ppm,电阻15% 备注： 电话：0755-88352810-837(Mr.huang) 传真：0755-88353718 http://www.q-crystal.com 公司地址: 深圳市龙岗区天安云谷产业园一期 3 栋 C 座 12 楼 1204～1206 室 4 /5 QUARTZ CRYSTAL UNIT SERIES 6CS/SS, Resistance Welded HC-49S/SSMD Package 电话：0755-88352810-837(Mr.huang) 传真：0755-88353718 http://www.q-crystal.com 公司地址: 深圳市龙岗区天安云谷产业园一期 3 栋 C 座 12 楼 1204～1206 室 5 /5
