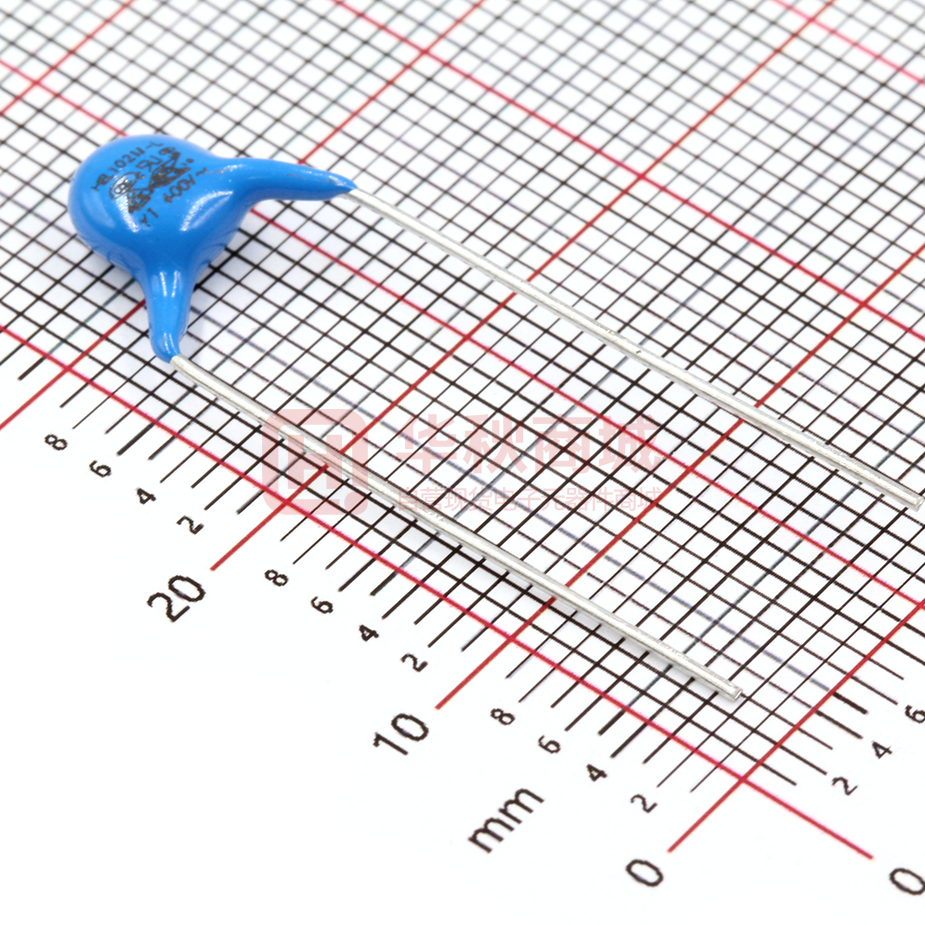

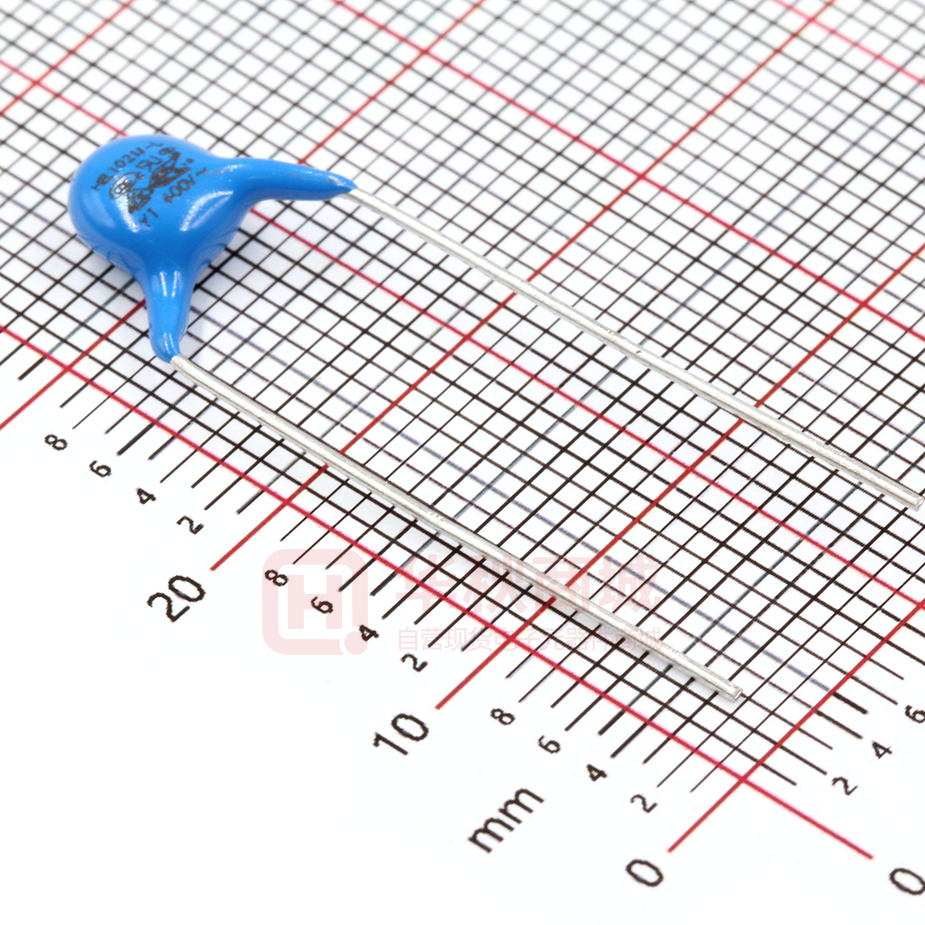

Y15F1D102ML

广东鸿志电子科技有限公司 电话：0754-88854060 传真：0754-88784178 规 格 承 认 书 SPECIFICATION FOR APPROVAL 安规陶瓷电容 Y Type Ceramic Capacitor 产 品 名 称 ProductName 产 品 型 号 ProductType 产 品 编 码 ProductCode HEL-Y1-F-5-102ML P=10.0(非标) 客 户 名 称 Customer 客 户 编 码 CustomerCode 承认厂商： 审核（Check） 制造商： 批准（Approval） 日期（Date） 广东鸿志电子科技有限公司 拟制（Draft） 批准（Approval） 日期（Date） 广 东鸿 志 电子 科 技有 限 公 司 地址:广东省汕头市龙湖区浦江路六 号 GUANGDONGHONGZHIELECTRONOICSTECHNOLOGYCO. , LTD No. 6, Pujiang Rd., Longhu District, Shantou City, Guangdong Province, China TEL: +86-754 -88854060 FAX:+86-754-88784178 http:www.hongzhi.net emquiry:hongzhi@hongzhi.net/hel@hongzhi.net Edit:A 广东鸿志电子科技有限公司 电话：0754-88854060 传真：0754-88784178 目 录 一、适用范围………………………………………………………………………………… 3/11 二、引用标准………………………………………………………………………………… 3/11 三、安全认证………………………………………………………………………………… 3/11 四、HEL 陶瓷电容产品型号说明…………………………………………………………… 3-4/11 五、产品组成及结构图……………………………………………………………………… 4/11 六、规格列表………………………………………………………………………………… 5/11 七、标准与试验方法……………………………………………………………………… 6-10/11 八、编带包装………………………………………………………………………………… 11/11 http:www.hongzhi.net emquiry:hongzhi@hongzhi.net/hel@hongzhi.net Edit:A 广东鸿志电子科技有限公司 电话：0754-88854060 传真：0754-88784178 一、适用范围； 适用于电子设备的电源电路噪音压制电路中，也可用于天线耦合跨接和旁路电路中。 二、引用标准 本规格书根据 GB/T2693-2001、GB/T 6346.14-2015 标准而制订。 三、安全认证 国家 认证 组织 标准号 证书号 容量范围 美国 加拿大 UL CUL UL60384-14 20140110-E192572 100～4700pF 中国 CQC CQC22001349959 22～4700pF 德国 VDE 40038760 22～4700pF 欧盟 ENEC 40038760 22～4700pF 美国 加拿大 UL CUL 20140110-E192572 100～10000pF CQC13001091408 100～10000pF 40038461 100～10000pF 40038461 100～10000pF 中国 CQC 德国 VDE 欧盟 ENEC GB/T 6346.14-2015 IEC60384-14:2013+AMD 1:2016 En 60384-14: 2017-04 En 60384-14: 2017-04 UL60384-14 GB/T 6346.14-2015 IEC60384-14:2013+AMD 1:2016 En 60384-14: 2017-04 En 60384-14: 2017-04 额定 电压 X1Y1: 400VAC X1Y2: 250VAC 四、HEL 陶瓷电容产品型号说明 HEL Y1 B 331 K P=10 鸿 志 企 业 商 标 UR 额定电压 Temp.Cof 温度系数 Capacitance 容量 Cap.Tol 容量精 度 Leadspacing 引脚间距 Hongzhi Y1 AC400V SL Logo Y2 AC300V YL Y2 AC250V Leadstyle 引线形状 100pF 101 ±10% K 脚距 10 图① 直脚长脚 YL 1000pF 102 ±20% M 脚距 7.5 图② 直脚短脚 B Y5P 2200pF 222 E Y5U 10000pF 103 SL F Y5V http:www.hongzhi.net 包装方式 emquiry:hongzhi@hongzhi.net/hel@hongzhi.net 图③ 编带孔距12.7mm 图④ 单外弯 图⑤ 前后弯 图⑥ Edit:A 编带孔距15.0mm 广东鸿志电子科技有限公司 电话：0754-88854060 传真：0754-88784178 图① 直脚长脚 图② 直脚短脚 图③ 编带孔距 12.7mm 图④单外弯 图⑤前后弯 图⑥ 编带孔距 15.0mm 五、产品组成及结构 尺寸图纸 产品组成及结构图 印字标示 序号 名 称 材 料 1 电极 铜镍合金 2 介质 陶瓷 3 焊锡 锡条 4 金属引脚 CP 线 5 包封料 环氧树脂 6 标志 激光打印 http:www.hongzhi.net 备 注 颜色：蓝色 emquiry:hongzhi@hongzhi.net/hel@hongzhi.net Edit:A 广东鸿志电子科技有限公司 电话：0754-88854060 传真：0754-88784178 六、规格列表： HEL 编号 Voltage 电压 材质 容量 （pF） 公差 HEL-Y1-F-5102ML P10.0 Y1(AC300V) Y5V 1000 ±20% http:www.hongzhi.net 产品外形尺寸（mm） D Max T Max 7.0 5.5 F±1.0 L min 10.0 20 emquiry:hongzhi@hongzhi.net/hel@hongzhi.net d±10% 0.57 包装方式 散装 Edit:A 广东鸿志电子科技有限公司 电话：0754-88854060 传真：0754-88784178 七、标准与试验方法 7.1 工作温度范围：-25℃～125℃ 7.2 试验条件： 试验与测试必须在标准条件（温度 15～35℃，相对湿度 25～75%，气压 86～106Kpa）下进行。 除非另有说明，如果对测量结果有疑问和被特别要求的情况下，电容必须在基准条件（温度 20±2℃，气压 101.3Kpa）下进行测试。 7.3 基本特性 No. 项目 1 外观与尺寸 2 3 标准 试验方法 外观形状没有明显的缺点 尺寸在标准范围内 电容必须用目视检查其明显的缺点 尺寸用游标卡尺测量 标示 清晰易于识别 目视检查 容量 在指定的允差范围内 S(SL) :容量与耗散因素必须在 25℃下，使用 1 ±0.1MHz 和 1.0V 电压下测量. B(Y5P), E(Y5U)，F(Y5V)：容量与耗散因素必须 在 25℃下，使用 1±0.1kHz 和 1.0V 电压下测 量 S(SL) :D.F.≤0.15% 4 (D.F.) 损耗角正切 5 (I.R.) 绝缘电阻 YL:D.F.≤0.30% B(Y5P), E(Y5U)，F(Y5V)： D.F.≤2.5% >6000MΩ 引脚与引 没有击穿或飞弧 脚之间 绝缘电阻必须在 100VDC 条件下充电 60±5 秒后 进行测试。 电容在被表 1 的测试电压施加两导线间 60 秒后 不被破坏。（充放电流不大于 50mA） 型号 测试电压 X1Y1 AC3000V (r.m.s.) X1Y2 AC2500V (r.m.s.) 建议电压爬升时间 0.3S 以上 6 耐电压 (非标L) 引脚与本 没有击穿或飞弧 体之间 首先，将电容器的端子拧在 一起，然后如右图所示，将 金属箔包住电容器离端子 3-4mm 的本体，接着将电容器 插入盛着直径为 1mm 的金属 球的容器中，最后施加如表 2 所示的 AC 电压 60 秒。（充放电电流3000MΩ 脉冲持续时间 6ms。 冲击： 峰值加速度 m/s2 脉冲持续时间 ms 500 11 1000 6 见7.3[基本特性]项目6 emquiry:hongzhi@hongzhi.net/hel@hongzhi.net Edit:A 广东鸿志电子科技有限公司 No. 项目 初始测量 电话：0754-88854060 传真：0754-88784178 标准 测量初始值 试验方法 测量初始值 温度：+110℃，持续时间：16h 干热 试验 Db，严酷度 b，第一次循环 循环湿热 外观无可见损伤，标志清晰 温度：-40℃，持续时间：2h 寒冷 6 气候 顺序 温度：+55℃，每次循环 24h，方法 2 试验 Db，严酷度 b，其余五次循环 循环湿热 温度：+55℃，每次循环 24h，方法 2 1）外观无可见伤痕； 2）电容量变化率≤±5%； 3）损耗角正切增加： 最后测量 ≤0.008（CR≤1.0μF） （10KZH） ≤0.005（CR＞1.0μF）（1KZH） ； 4）按初始条件测试耐电压无击穿与飞弧； 5）IR≥规定值 50%。 外观 7 稳态湿 热 容量 变化率 绝缘 电阻 耐电压 外观 8 耐湿 负荷 容量 变化率 绝缘 电阻 耐电压 http:www.hongzhi.net 无可见损伤。 电容保持在温度为40±2°C、相对湿度为 +2 93 -3%RH条件下500±12小时。 S(SL)/YL/B(Y5P)/ E(Y5U)/F(Y5V)： [预处理]: ≤±15% 电容器必须先贮存在85±2℃条件下1小 时，然后在室温下存放24±2小时，再进 >3000MΩ 行初始测量。 试验后处理： 电容必须贮存在室温条件下1至2小时。 见7.3[基本特性]项目6 电容保持在温度为40±2°C、相对湿度为 90-95%条件下施加额定电压500±12小时。 S(SL)/YL/B(Y5P)/ E(Y5U)/F(Y5V)： [预处理]: ≤±15% 电容器必须先贮存在85±2℃条件下1小 时，然后在室温下存放24±2小时，再进 >3000MΩ 行初始测量。 试验后处理： 见 7.3[基本特性]项目 6 电容必须贮存在室温条件下 1 至 2 小时。 无可见损伤。 emquiry:hongzhi@hongzhi.net/hel@hongzhi.net Edit:A 广东鸿志电子科技有限公司 No. 项目 电话：0754-88854060 传真：0754-88784178 标准 试验方法 试验的电容器应无永久性击穿和飞弧。 施加电压： 如果监视器显示有三次连续脉冲波形表 CR≤1.0μF，4.0KV 示电容器未发生自愈性击穿，则可以停 CR＞1.0μF，2.5/ 9 CR 止施加脉冲，认为电容器合格。若电容 最大脉冲次数：24 次 脉冲电压 器施加全部 24 次脉冲后，有三次或更多 脉冲间隔时间≥10s 次的波形表示未发生自愈性击穿，则认 为电容器也合格。但若规定波形的脉冲 少于三次，则认为电容器失效。 10 耐久性 外观 没有可见损伤 电容量 变化率 在±20%范围内 I.R. 绝缘 电阻 >3000MΩ 在脉冲电压试验完成后一周内进行。 使用下表所要求的电压在125+2/-0℃和相对 湿度不超过50%的条件下1000小时。 使用电压 1.7*UR，另在每小时将电压增加AC800V， 时间0.1秒。 试验后处理： 电容必须贮存在室温条件下1至2小时。 耐电压 见7.3[基本特性]项目6 充放电次数：10 000 次 充电持续时间：0.5s 电容量 变化率 在±20%范围内 放电持续时间：0.5s 充电电压： 2 URVd.c. -6 充电电阻：220*10 /CN (Ω)或电流≤1A 11 充放电试验 （取电流较大者） I.R. 绝缘 电阻 放电电阻： >3000MΩ CN 为标称电容量(μF) http:www.hongzhi.net emquiry:hongzhi@hongzhi.net/hel@hongzhi.net Edit:A 广东鸿志电子科技有限公司 No. 项目 电话：0754-88854060 传真：0754-88784178 标准 试验方法 测试的电容器应固定在最有助燃烧的火焰位 置处，每个样品应在火焰中暴露一次，具体如 12 阻燃性试验 拉力 13 引出端强 度 下 B 级要求； 电容器体积：V(mm3 ) ， 测试的电容器施加火焰的时间不得 在火焰上暴露时间为 10s 超出表中规定的数据，燃烧的滴落 3 物或落下灼热部分不应使薄棉纸烧 电容器体积：250V(mm )500， 在火焰上暴露时间为 20s 着。 电容器体积：500V(mm3)1 750， 在火焰上暴露时间为 30s 电容器体积：V(mm3 )1 750， 在火焰上暴露时间为 60s 如右图所示，固定电容器的本体， 使电容器每支导线均承受10N垂 直力，保持10±1秒钟。 导线无折断，电容无破损。 弯曲 14 自燃性 外观 15 温度快速 变化 纱布不着火 无可见损伤 电容量 变化率 S(SL)/YL/B(Y5P)/ E(Y5U)：± 20%； F(Y5V)：±30%。 D.F. 损耗角 正切 S(SL)/YL/B(Y5P)/E(Y5U)： D.F.≤5.0% F(Y5V)：D.F.≤7.5% I.R. 绝缘 电阻 耐电压 http:www.hongzhi.net >3000MΩ 见7.3[基本特性]项目6 电容器导线应承受5N重量，然后向外弯折成 90°，然后回复到原来位置；接着往反方向弯 折90°，再复原；弯折一次2-3秒钟;每个方向 连续进行两次弯曲。 样品用未处理过的纯棉布缠绕至少一 层，但不能多于两层； 被试电容充电电压：Ui=5.0kV（+7%/0） 电容器放电次数：20 次 放电间隔：5（+1/0）S 试验中样品两端一直施加 UR±5% 电压，并在最后一次放电后保持 120（+10/0）S ，除非熔断保险丝使电路开路。 电容器应按照下表的顺序试验（为一个循环）， 连续承受5次循环。 温度循环 顺序 (℃) (min) 1 -25 +0/-3 30 2 +25 +0/-3 3 3 125 +3/-0 30 4 +25 +0/-3 3 [预处理]: 电容器必须先贮存在85±2℃条件下1小时， 然后在室温下存放24±2小时，再进行初始 测量。 [试验后处理]: 电容必须贮存在室温条件下 24±2 小时。 emquiry:hongzhi@hongzhi.net/hel@hongzhi.net Edit:A 广东鸿志电子科技有限公司 电话：0754-88854060 传真：0754-88784178 八、编带包装 单位 UNIT: mm Symbol P P0 P1 P2 H W W0 W1 ΦD0 D Φd △T t F Image P=5mm 12.7 12.7 3.85 6.35 20 18 8 9 4 9 Φ0.5 0 0.7 5 Image 1 P=7.5mm 25.4 12.7 8.95 12.7 20 18 8 9 4 13.5 Φ0.57 0 0.7 7.5 Image 2 P=10mm 25.4 12.7 7.7 12.7 22 18 8 9 4 23 Φ0.57 0 0.7 10 Tolerance ±1 ±1 ±0.7 ±1.3 ±1 ±1 max ±0.5 ±0.3 max ±0.05 ±2 ±0.2 ±1 http:www.hongzhi.net emquiry:hongzhi@hongzhi.net/hel@hongzhi.net Edit:A
