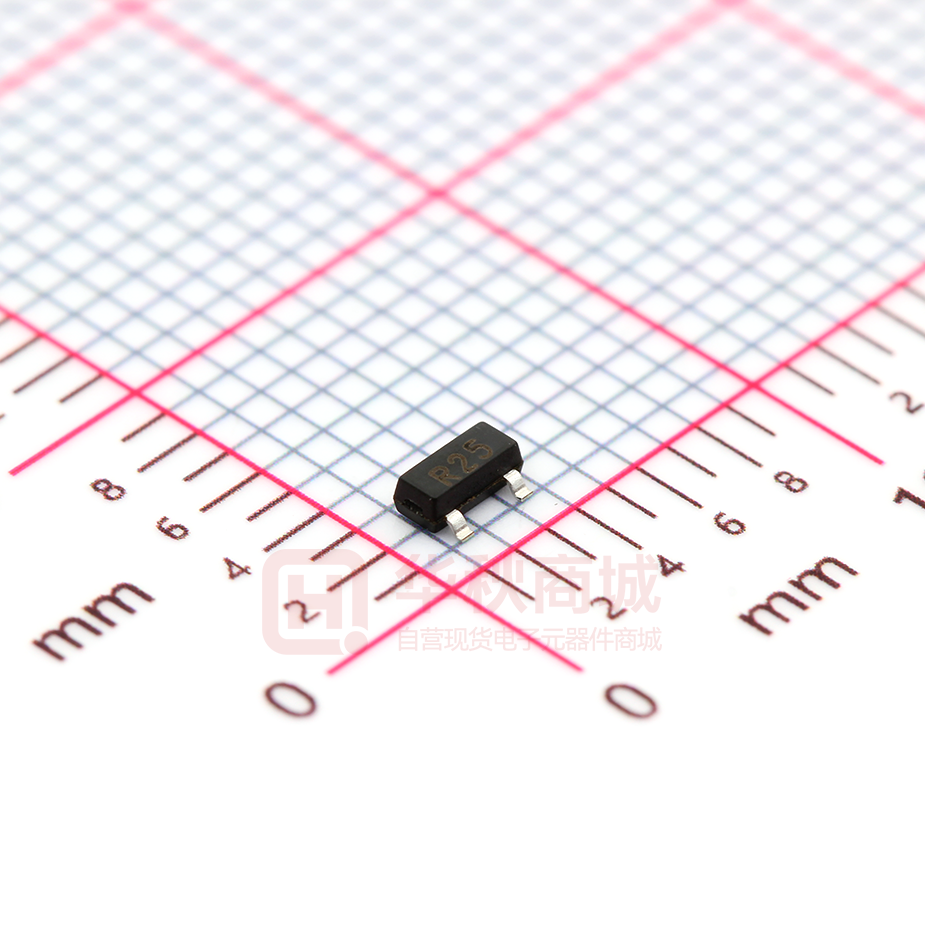

2SC3356 R25

2SC3356 NPN高频低噪声晶体管 描述 2SC3356 是超高频低噪声晶体管，采用平面 NPN 硅外延双极型工艺。 具有高功率增益、低噪声系数、大动态范围和理想的电流特性 、 、 ， 采用 SOT-23 贴片式封装，主要应用于 VHF，UHF 和 CATV 高频宽带低噪声放大器。 主要特性 高增益:︱S21e︱2 典型值为 12dB 低噪声: NF 典型值为 1.5dB 增益带宽乘积: fT 典型值为 7GHz @ VCE=10V，IC=20mA，f=1GHz @ VCE=10V，IC=7mA， f=1GHz @ VCE=10V，IC=20mA，f=1GHz 极限工作条件范围 (TA=25℃) 参数 符号 极值 单位 集电极基极击穿电压 VCBO 20 V 集电极发射极击穿电压 VCEO 12 V 发射极基极击穿电压 VEBO 3 V 集电极电流 IC 100 mA 功耗 PC 200 mW 结温度 Tj 150 ℃ Tstg -65 ~ +150 ℃ 存储温度 HFE 档位 分档 B C R25 标号 HFE www.slkormicro.com D 80-140 120-180 1 170-260 2SC3356 电学特性 (TA=25℃) 参数 符号 最小 集电极基极击穿电压 VCBO 20 集电极基极漏电流 ICBO 发射极基极漏电流 IEBO 5.5 典型 最大 单位 测试条件 V IC=1.0µA 0.1 µA VCB=10V 0.1 µA VEB=1V 7 GHz VCE=10V,IC=20mA 增益带宽乘积 fT 输出反馈电容 Cre 0.65 pF VCB=10V,IE=0mA,f=1MHz 功率增益 | S21e |2 12 dB VCE=10V,IC=20mA,f=1GHz 噪声因子 NF 1.5 dB VCE=10V,IC=7mA,f=1GHz 封装形式 SOT-23 管脚定义：1：基极（Base） 2：发射极（Emitter） 3：集电极（Collector） SOT-23 符号 最小值 最大值 （mm）（mm） A 0.3 0.5 B 1.2 1.4 C 2.25 2.55 D G 1.8 2 H 2.8 3 K 0.9 1.15 L M www.slkormicro.com 2 0.95 0.55 0.08 0.15 2SC3356 典型特性曲线（TA =25ºC） www.slkormicro.com 3 2SC3356 SMITH 图 测试条件：VCE=10V, IC=20mA S21e -FREQUENCY S12e -FREQUENCY S11e -FREQUENCY S22e -FREQUENCY www.slkormicro.com 4 2SC3356 散射参数 （S-PARAMETER) 测试条件：VCE=10V, IC=20mA, ZO=50Ω S11 测试频率 S21 S12 S22 GHz MAG ANG MAG ANG MAG ANG MAG ANG 0.1 -4.4887 -107.42 27.586 107.71 -36.76 49.128 -2.9397 -62.468 0.2 -6.7891 -140.98 24.2 103.81 -31.8 51.684 -6.0189 -57.342 0.3 -7.2322 -163.11 21.338 98.039 -28.868 57.605 -7.9522 -56.709 0.4 -7.1858 -176.01 19.392 92.782 -26.985 64.917 -8.6659 -57.373 0.5 -7.4501 172.11 17.747 90.058 -25.557 67.75 -8.9477 -59.875 0.6 -7.3244 160.46 16.1 86.005 -24.173 68.77 -9.3303 -64.141 0.7 -7.2467 153.42 15.174 83.595 -22.96 70.383 -9.3035 -68.472 0.8 -7.5163 144.71 14.099 79.671 -22.02 75.134 -9.169 -72.808 0.9 -7.3334 135.33 12.767 75.789 -20.838 75.774 -9.3152 -77.445 1 -7.2486 129.3 12.445 75.699 -20.221 75.086 -9.2763 -82.417 1.1 -7.6324 120.87 11.337 68.982 -19.773 83.079 -9.0412 -89.48 1.2 -7.5426 112.22 10.248 67.1 -18.25 80.563 -9.0646 -93.193 1.3 -7.4681 106.23 9.8065 68.457 -17.795 83.598 -9.1476 -98.654 1.4 -7.7615 99.036 9.069 60.986 -17.352 87.012 -9.0139 -105.22 1.5 -7.7131 93.069 7.8139 59.825 -15.394 86.83 -8.4818 -107.7 1.6 -7.418 84.714 7.4217 64.124 -15.545 84.385 -8.6765 -112.92 1.7 -7.7491 79.21 7.0271 55.497 -14.625 88.168 -8.7946 -120.51 1.8 -7.5523 73.983 5.7067 57.787 -13.122 86.822 -7.5139 -125.48 1.9 -6.427 62.268 5.4719 59.598 -13.185 79.194 -8.4837 -131.5 2 -6.8626 54.527 5.2739 53.898 -12.216 82.641 -9.2253 -140.88 2.1 -7.0205 44.405 3.8021 59.296 -11.669 76.371 -7.9545 -145.67 www.slkormicro.com 5
