KH-2400-2M-XP

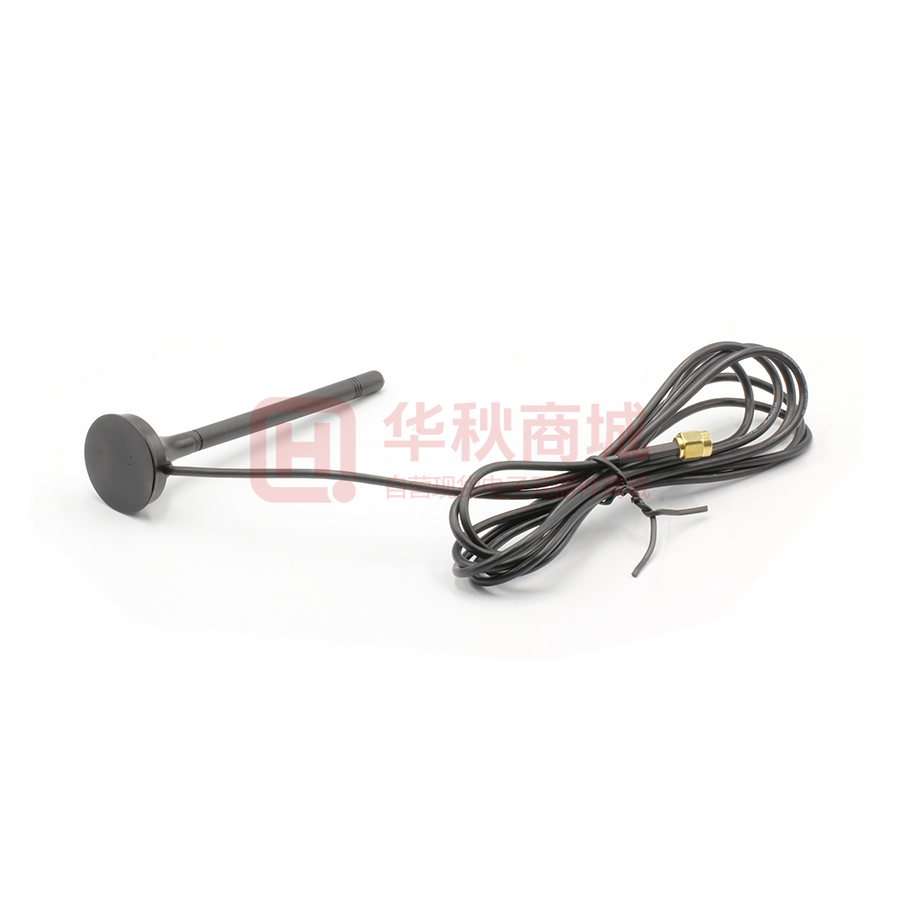

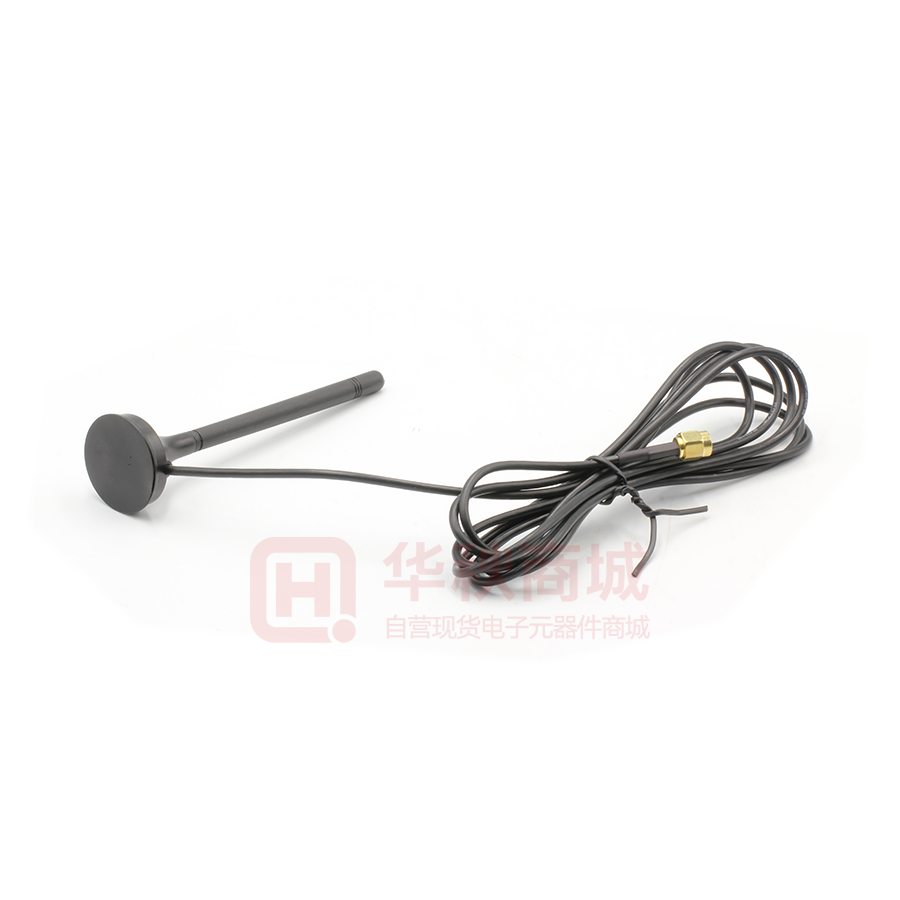

深圳市金航标电子有限公司 客户名称: 产品型号： KH-2400-2M-XP 产品名称： 2.4G 吸盘天线 规格描述： SMA（ZJ）-2.4G 吸盘天线-174 线-2m 公司料号： 承 制 造 厂 工 程 师 商 审 核 客 承 认 批 准 工 程 师 盖章签署 日 期 章 签 认 户 核 实 审 核 批 准 盖章签署 2020 年 12 月 28 日 日 期 批示：是否接受 □是 □否 备注： WWW.DBS666.COM 1 0755-83044319 目 序号 内 录 容 页码 1 封面 1 2 目录 2 3 外观尺寸图 3 4 产品机械参数 4 5 产品性能参数 4 6 连接器规格 4 7 电缆线规格 5 8 环境试验 9 产品性能测试图 7 10 产品实拍图 7 5-6 修改记录 版本 修改内容 工程师 日期 A0 新建 Zhan 2020.12.28 WWW.DBS666.COM 2 0755-83044319 3.产品尺寸图 2000±10MM 深圳市金航标电子有限公司 3 WWW.DBS666.COM 0755-83044319 4.产品机械参数 外型尺寸 Ø29.5*110mm 固定方式 磁铁安装 重量 / 连接器型号 SMA 镀金直公头 外壳颜色 黑 电缆 RG-174 线-3m 5.天线性能参数 项目 特性 单位 频率范围 输出阻抗 2400～2500 MHz 50 Ω 驻波比 ≦2.0 —— 增益 ≥2 dBi 极化方式 垂直极化 辐射方向 全向 最大输入功率 10 W 工作温度 -40～+80 ℃ 储存温度 -45～+55 ℃ 6.连接器规格 材料及镀层 序号 1 2 3 电气性能 序号 1 2 3 4 零件名称 内导体 绝缘体 壳体 检测项目 特性阻抗 温度范围 频率范围 介质耐压 5 接触电阻 6 7 绝缘电阻 电压驻波比 材质 黄铜 聚四氟乙烯 PTFE 黄铜 镀层 镀金 镀金 技术指标 50Ω -55～+155℃ 0～3GHZ 1000V(rms) 内导体≤3mΩ 外导体≤2mΩ ≥5000MΩ ≤1.25(软电缆) WWW.DBS666.COM 4 备注 备注 0755-83044319 7. 电缆线规格 RG 174 结构参数 Structure parameter 材料 裸铜丝 1. 内导体 直径（mm） 7/0.16 1.50±0.05 2. 绝缘体 实心聚乙烯（PE） 3. 外导体 铜包铝（64 编） 64/0.12 4.护套 黑色 PVC 2.80±0.1 电性能参数 Electric performance parameters 电容 (pF/m) 101.05 阻抗 (ohm) 速率 (%) 50 弯曲半径（mm） 10 最大工作电压(VMS) 1500 最大工作频率（MHz） 3000 工作温度范围(℃) -40 至 +85 66 编织丝单丝伸长率（%） ≧10 ≦140 成品线的拉力（N） 成品线缆干扰信号遮蔽率（%） ≧95 衰减 Attenuation 频率（MHz） 衰减(≯dB/m) 100 0.276 400 0.558 1000 0.899 2000 1.530 3000 2.165 8.环境实验 产品名称 4G 吸盘天线 试验项目 高温、低温、恒湿试验 检测设备 恒温恒湿试验箱 测试数量 3 检验标准 1.金属表面镀层无脱落、裂痕、起皱等不良；非金属部分不能有变色、裂痕、 变形、脱胶等现象。 试验名称 试验项目 要求 试验方法 结果判定 高温试验 温度（℃） 85±3 试验步骤： 试验温度时间（h） 1 a) 将被测件放入试验箱，再 合格 试验持续时间（h） 24 将高温箱温度调到 5 WWW.DBS666.COM 0755-83044319 恢复时间（h） 低温试验 恒定湿热 试验 1 85℃±3℃，监控时间。 b) 试验后放置常温 1 小时， 进行常规检验。 温度（℃） -45±3 试验温度时间（h） 1 试验持续时间（h） 24 恢复时间（h） 1 温度（℃） 相对湿度（%） 试验持续时间（h） 恢复时间（h） 试验步骤： a) 将被测件放入试验箱，再 将低温箱温度调到 -45℃±3℃，监控时间。 b) 试验后放置常温 1 小时， 进行常规检验。 a) 将被测件放入试验箱，再 将试验箱温度调到 +40℃±3℃，湿度为90-95%， 监控时间。 b) 试验后放置常温 1 小时， 进行常规检验。 +40±3 90-95 24 1 合格 合格 试验项目 检测设备 检验标准 试验名称 自由跌落 测试 自由跌落测试 1 米高桌面 测试数量 3 1.在 1 米高跌落，产品无脱落、裂痕、等不良，外观无变形等现象。 试验项目 要求 试验方法 结果判定 跌落高度 正反面跌落 试验步骤： 1000mm 2次 a) 将被测件在1000mm高度跌 落，试验后进行常规检验。 合格 试验项目 检测设备 检验标准 试验名称 盐雾试验 验雾试验 验雾测试机 测试数量 3 1.金属表面镀层无脱落；外观无生锈、腐蚀、氧化等不良现象。 试验项目 要求 试验方法 结果判定 40-60g/1kg 试验步骤： 1.NaCl 浓度： a) 将盐雾试验机，调 1.0±0.01kgf ㎡ 2.空气压力： 制到相关测试条件。 6.5-7.2 3.PH 值： 1.0-2.0ml/80c/h。 b) 将被测件放入盐 4.喷雾量： 雾试验机，放置 24 合格 5.盐水测试温度 小时。试验后用清水 设定 冲洗，目测被测件外 a.试验室温度： 35±1℃ 观，进行常规检验。 47±1℃ b.压力桶温度： 12H 6.测试时间： 检验员： 审核： WWW.DBS666.COM 6 批准： 0755-83044319 9.天线性能测试 10.产品实拍图 WWW.DBS666.COM 7 0755-83044319
