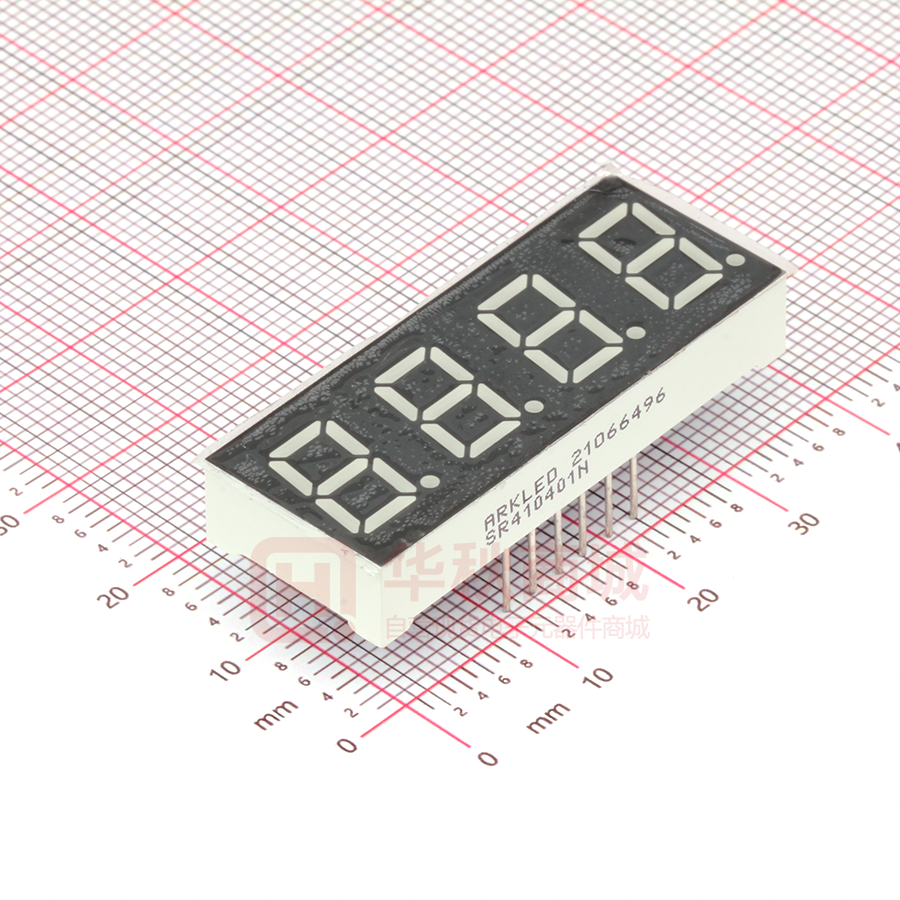

SR410401N/32

无锡市方舟科技电子有限公司 WUXI ARK TECHNOLOGY ELECTRONIC CO., LTD 规格(承认)书 Specification for Approval ※ 方舟 P/N（ARKLED P/N） ： SR410401N ※ 客户 P/N（CUSTOMER P/N） ： ※ 日期（DATE） ：2017 年 02 月 11 日 制定： 王德兴 审核： 地址：江苏省宜兴市金张渚工业集中区宇龙路 6 号 Add: NO.6, Yulong Road, Golden Zhangzhu Industrial Park, Yixing City, Jiangsu Province, China 电话(Tel): 销售(Sales): 0086-510-87341161 87395800 技术(Tech) : 0086-510-87341558 邮箱(Email)：销售(Sales):sales@arkchn.com 技术(Tech) : tech@arkchn.com 传真(Fax) : 0086-510-87342800 网址(Website) : www.arkch.com 型号 PART NUMBER: SR410401N ■ 产品特征 FEATURES： ● 高可靠性和高稳定性 High intensity and reliability ● 高品质、和低功耗、低成本 High quality, Low power requirement and low cost ● IC 易兼容、易装配 IC compatible, Easy assembly ● 符合 RoHS 指令要求 Meet RoHS EU Directive ● 静电承受能力 2000V(HBM) ● ESD 2000V(HBM) ■ 产品描述 DESCRIPTION： ●四位数码管 Four digits 7 segment LED display ● 极性: 共阳 Common Anode ● 表面颜色 Surface Color：黑面 Black surface ● 笔段颜色：白胶 White segment ● 发光颜色 luminous Color： 1、红色 Red 2、选择一项。 3、选择一项。 4、选择一项。 5、选择一项。 ●晶片材质 1、AlGaInP 2、选择一项。 3、选择一项。 4、选择一项。 5、选择一项。 Page1／5 型号 PART NUMBER: SR410401N Page2／5 ■ 产品最大绝对参数值（Ta：25℃）ABSOLUTE MAXIMUM RATINGS AT Ta=25℃： PARAMETER 项 目 SYMBOL RED 符 号 红色 UNIT 单 位 PAD 50 mw VR 5 V IAF 20 mA IPF 60 mA Power Dissipation Per Segment 功 耗 Reverse Voltage Per Segment 反 向 耐 压 Continuous Forward Current Per Segment 最 大 使 用 电 流 Peak Forward Current Per Segment(Duty-0.1,1KHz) 最 大 峰 值 电 流 Operating Temperature Range 工 作 温 度 TOPr -20℃ to 70℃ Storage Temperature Range 贮 藏 温 度 Tstg -20℃ to 80℃ Lead Soldering Temperature 260℃ at 1.6mm From Body for 3 second 焊接温度 260℃/3 秒 距离胶体 1.6mm 以上 ■ 产品光电参数值（Ta：25℃）ELECTRICAL/OPTICAL CHARACTERISTICS AT Ta=25℃： PARAMETER 项 目 SYMBOL 符 号 TEST CONDITION 测 试 条 件 Color 颜色 MIN 最小 值 TYP MAX UNIT 标准值 最大值 单位 2 2.5 V 50 μA 637 nm 37 mcd Forward Voltage ,Per Segment VF IF=20mA IR VR=5V λD IF=20mA IV IF=20mA 红色 RED 1.8 正 向 压 降 Reverse Current , Per Segment 反 向 漏 电 流 Dominant wavelength 主 波 长 Luminous Intensity Per Segment 法 向 光 强 红色 RED 红色 RED 红色 RED 630 30 633 型号 PART NUMBER: SR410401N ■ 光电曲线图 TYPICAL ELECTRO-OPTICAL CHARACTERISTICS CURVES Page3／5 型号 PART NUMBER: SR410401N Page 4／5 ■ 产品尺寸和原理图 DIMENTION AND DIAGRAM NOTES : 1.单位为毫米. All dimensions are in millimeters. (Inches) 2. 误差一般为±0.25. Tolerance is±0.25(0.010") unless otherwise specified.
