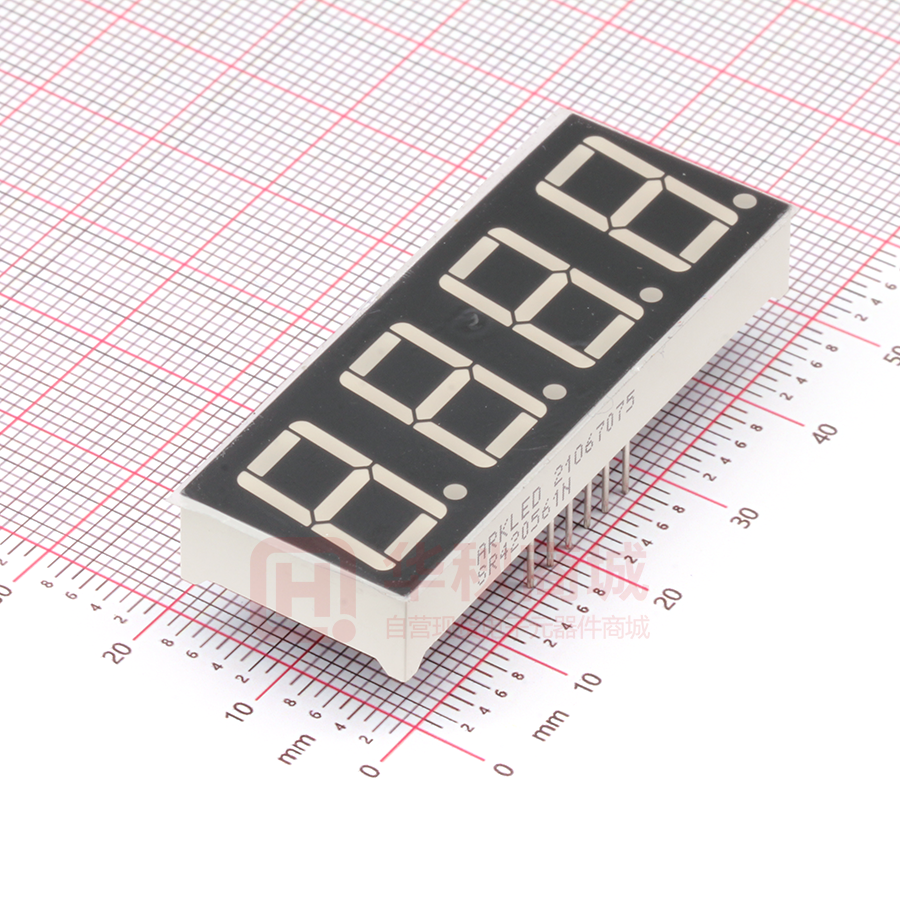

无锡市方舟科技电子有限公司 WUXI ARK TECHNOLOGY ELECTRONIC CO. , LTD 规格(承认)书 Specification for approval ※ 方舟 P/N（ARKLED P/N） ： SR420561N ※ 客户 P/N（CUSTOMER P/N） ： ※ 产品说明（DESCRIPTION） ： 1、 2、 3、 ※ 日期（DATE） ：2014 年 11 月 29 日 地址：江苏省宜兴市张渚镇金张渚工业区宇龙路 6 号 ADD：NO.6 Yulong Road，ZHANGZHU TOWN，YIXING CITY，JIANGSU PROVINCE， P.R.CHINA 电话（TEL）：0086-510-87341161 87345700 传真(FAX) ：0086-510-87342800 E-mail：zzp@arkchn.com 网址(http) ：www.arkch.com 型 号 Type ： SR420561N ■ 产品特征 FEATURES： ● 高可靠性和高稳定性 High intensity and reliability ● 高品质、和低功耗、低成本 High quality, Low power requirement and low cost ● IC 易兼容、易装配 IC compatible , Easy assembly ● 符合 RoHS 指令要求 Meet RoHS EU Directive ● 人体防静电承受能力 2000V（HMB） ESD 2000V（HMB） ■ 产品描述 DESCRIPTION： ● 0.56 英寸四位数码管 0.56 Inch Four Digits Display ● 极性共阴 Common Cathode ● 黑面，红胶 Black face, white segment ● 发光颜色 Lighting Color： 1、红色 RED 2、 3、 4、 5、 ●晶片材质 Chips Materials 1、AlGaInP 2、 3、 4、 5、 Page1／4 型 号 Type ： SR420561N Page2／4 ■ 产品最大绝对参数值（Ta：25℃）ABSOLUTE MAXIMUM RATINGS AT Ta=25℃： PARAMETER 项 SYMBOL RED UNIT 符 号 红色 单 位 PAD 50 mw VR 5 V IAF 20 mA IPF 60 mA 目 Power Dissipation Per Segment 功 耗 Reverse Voltage Per Segment 反 向 耐 压 Continuous Forward Current Per Segment 最 大 使 用 电 流 Peak Forward Current Per Segment(Duty-0.1,1KHz) 最 大 峰 值 电 流 Operating Temperature Range 工 作 温 度 Storage Temperature Range 贮 藏 温 度 TOPr -20℃ to 80℃ Tstg -30℃ to 85℃ Lead Soldering Temperature 260℃ at 1.6mm From Body for 3 second 焊接温度 260℃/3 秒 距离胶体 1.6mm 以上 ■ 产品光电参数值（Ta：25℃）ELECTRICAL/OPTICAL CHARACTERISTICS AT Ta=25℃： PARAMETER 项 目 SYMBOL 符 号 TEST CONDITION 测 试 条 件 Color MIN TYP MAX UNIT 颜色 最小值 标准值 最大值 单位 1.9 2 2.5 V 50 μA Forward Voltage ,Per Segment VF IF=20mA IR VR=5V λp IF=20mA IV IF=20mA 红色 RED 正 向 压 降 Reverse Current , Per Segment 反 向 漏 电 流 Peak Emission Wavelength 峰 值 波 长 Luminous Intensity Per Segment 法 向 光 强 红色 RED 红色 RED 红色 RED 630 633 637 nm 50 60 70 mcd 型 号 Type ： SR420561N Page3／4 型 号 Type ： SR420561N NOTES : 1. All dimensions are in millimeters. (inches) 2. Tolerance is ± 0.25(0.010") unless otherwise specified. Page4／4
