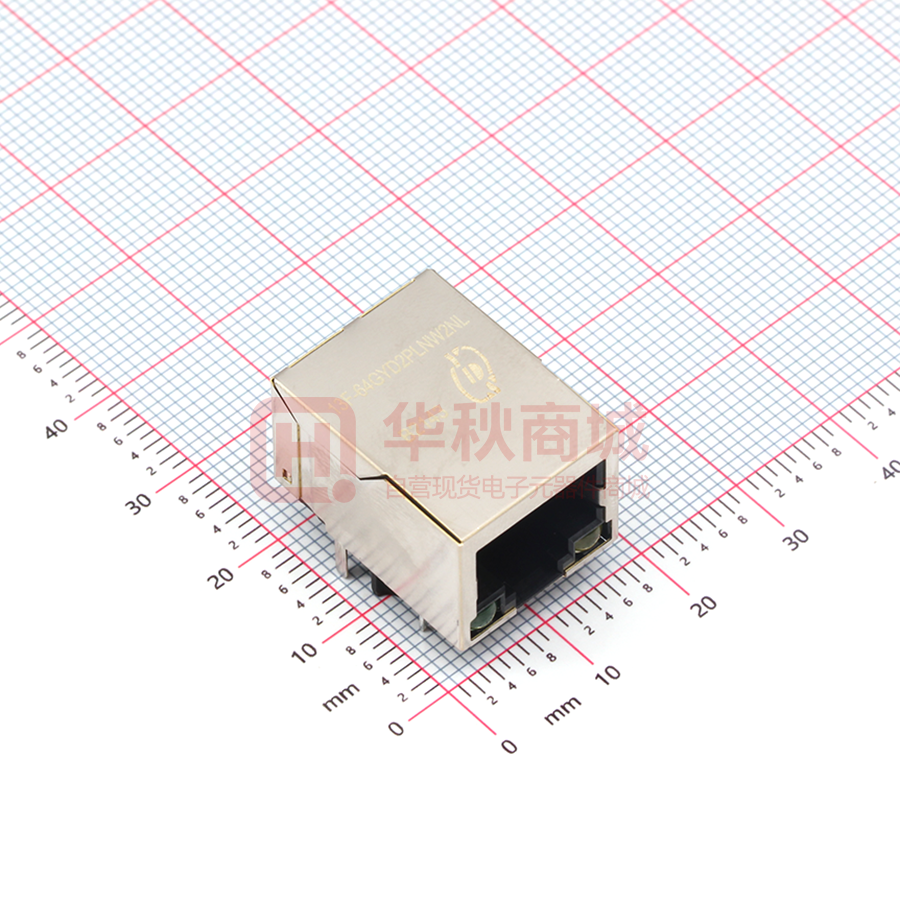

13F-64GYD2PLNW2NL

REV. 一、外观尺寸图 DESCRIPTION 0 DATE DWN AP’PD 09.12.2 Hu Li 1.0 Correct Operating Temperature 12.12.10 Guo Liu 2.0 Correct Housing 16.4.8 Huang Hsu 三、电气特性@25℃: 1. 圈比(±5%): 1CT:1CT 2. 电感(100KHz/0.1V@8mA): 350uH MIN 3. 插入损耗(dB MAX): -1.0dB(0.3-100MHz) 4. 反馈损耗(dB MIN): -18dB(1-30MHz),-16dB(40MHz),-12dB(50MHz), -10dB(60-80MHz) 5. 串音干扰(dB MIN): -40dB(30MHz),-35dB(60MHz),-30dB(100MHz) 6. 共模抑制(dB MIN): -30dB(30MHz),-20dB(60MHz),-20dB(100MHz) 7. 耐 压(Pri to Sec):1500Vrms 8. 操作温度:0℃ TO +70℃ 9. 符合 RoHS 标准 UNIT:mm Unless otherwise specified, all tolerances are ±0.25 二、线路图 1000pF/2KV J8 J7 P7 RD CT CT RD + TD TD + P6 75Ω P5 TX P4 75Ω P3 9 J3 J2 P1 10 J6 RIGHT J1 11 Yellow 12 RX - J5 J4 P2 Green LEFT 元冊科技股份有限公司 75Ω 75Ω P8 RX + TX TX + RJ-45 Front View PCB Top View RX Standard LED Wavelength Forward * V(MAX) TYP Green 565nm 2.5v 2.2v Yellow 585nm 2.5v 2.1v With a forward current of 20mA YUAN DEAN SCIENTIFIC CO., LTD. TITLE 10/100 BASE-T SINGLE PORT RJ-45 JACK MAGNETICS P/N 13F-64GYD2PLNWXNL REV. 2.0 PAGE NO 1-4 DATE 2016-4-8 AP’PD Hsu DWN Huang Cuili 四、材料 REV. DESCRIPTION DATE DWN AP’PD 外壳材料： 材料：尼龙 66 UL94V-0 标准颜色：黑色 七、包装信息 插入材料： 材料：磷酸青铜 C5210 EH---0.35 毫米厚度 1. 包装单位 2. 包装材质 : : 60 个/盘 PET 插入 –PBT GF UL94V-0 17.5±0.5 1.电镀(1) 镍 2.电镀(2) 100%锡 3.电镀(3) 金 (3u＂～50u＂) 板块材料: 29.4±0.5 PBT GF UL 94V-0 2.3±0.2 U nit=cm 3. 外箱单位：1320 个/ 22 盘/箱 接触脚材料: 材料：磷酸青铜 C5210 EH---0.35 毫米厚度 1.电镀(1) 镍 2.电镀(2) 100%锡 铁壳材料: 黄铜 C2680 镀镍 Unit=cm 产品寿命:750 周期最小. 五、环境 元冊科技股份有限公司 1. 储存温度:-40℃TO +85℃. 2. 操作温度:0℃TO +70℃ YUAN DEAN SCIENTIFIC CO., LTD. 3. 遵循于模块化插头 FCC 第 68 部分 TITLE 六、产品型号 13F-64GYD2PLNWXNL RoHS version Gold Plating:1=3u",2=6u",3=15u",4=30u",5=50u", 10/100 BASE-T SINGLE PORT RJ-45 JACK MAGNETICS P/N 13F-64GYD2PLNWXNL REV. 2.0 PAGE NO 2-4 DATE 2016-4-8 AP’PD Hsu DWN Huang Cuili REV. DESCRIPTION DATE DWN AP’PD 八、RJ 插头规范 元冊科技股份有限公司 YUAN DEAN SCIENTIFIC CO., LTD. TITLE 10/100 BASE-T SINGLE PORT RJ-45 JACK MAGNETICS P/N 13F-64GYD2PLNWXNL REV. 2.0 PAGE NO 3-4 DATE 2016-4-8 AP’PD Hsu DWN Huang Cuili REV. DESCRIPTION DATE DWN AP’PD 九、波峰焊建议 元冊科技股份有限公司 建议的波峰焊曲线 1.峰值温度（TP）：250±10℃ 2.峰值温度（TP）时间：5 秒最多 YUAN DEAN SCIENTIFIC CO., LTD. TITLE 10/100 BASE-T SINGLE PORT RJ-45 JACK MAGNETICS P/N 13F-64GYD2PLNWXNL REV. 2.0 PAGE NO 4-4 DATE 2016-4-8 AP’PD Hsu DWN Huang Cuili
