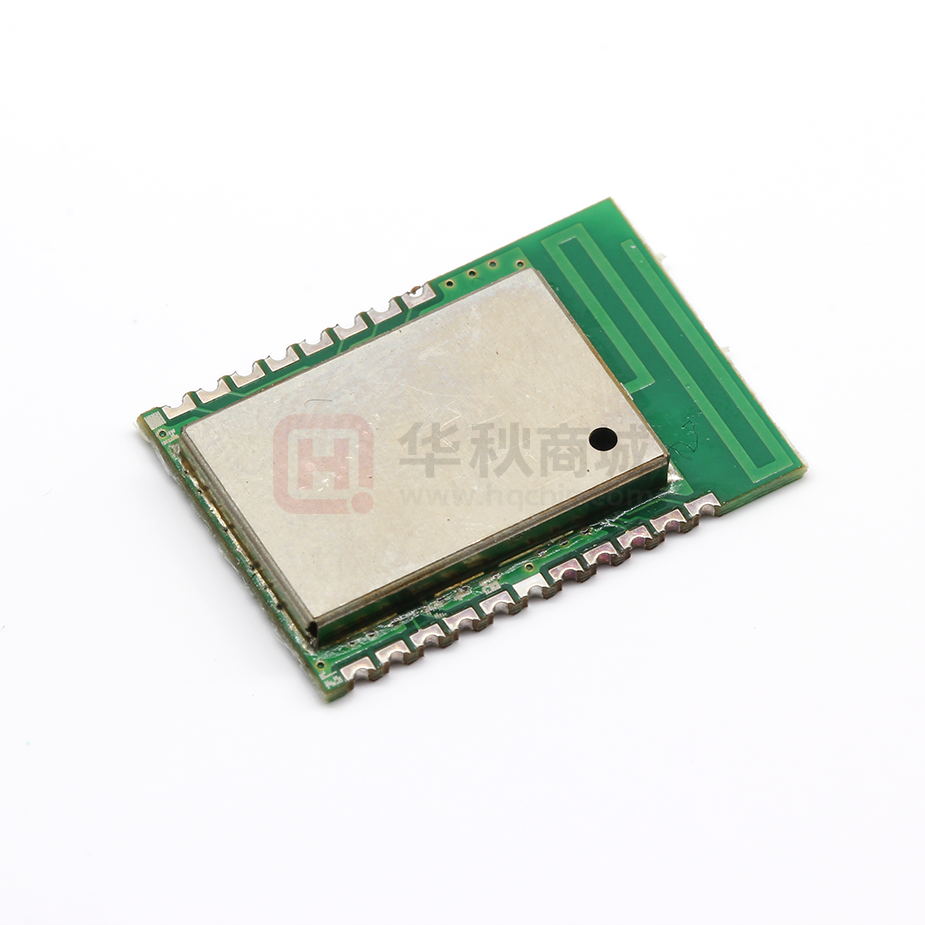

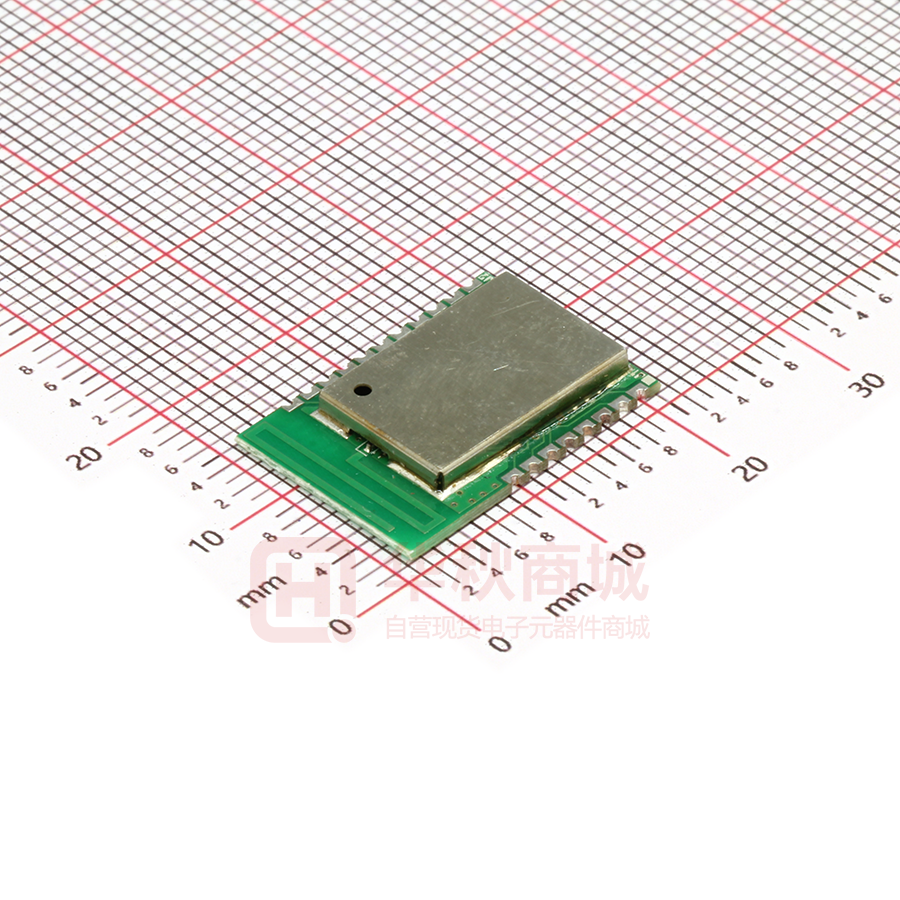

YTL YM09-CM01-V1.1 PCBA

蓝牙透传模组 YM09-CM01 特点： 本透传模块是基于蓝牙5.0协议标准，工作频2.4GHZ范围，调制方 式为GFSK，最大发射功率为+11.5dbm，最大发射距离60米，采用低功 耗芯片设计，支持用户通过AT命令修改设备名、波特率等指令，方便 快捷使用灵活。蓝牙模块可以实现模块与手机数据传输，默认无需配 置即可快速使用BLE蓝牙进行产品应用。 应用： 机器人控制，远程抄表，门禁安全管理，工业数据采集，无线遥控遥测 规格参数： 产品参数 型号 工作频段 发射功率 通信接口 工作电压 工作温度 天线 接收灵敏度 描述 YM09-CM01 2.4G +11.5dbm（TYP.） UART 1.8V – 3.6V -40℃ - 80℃ 内置PCB天线 -97dbm 传输距离 主从支持 模块尺寸 蓝牙版本 60米 从机 21 * 14.5*2.8 mm（长宽高） BLE 5.0（兼容BLE4.0、BLE4.2） 引脚定义： 1 引脚 功能 OUTPUT1 2 EINT1 3 ALED 4，5,6,9， NC 10，15，16 SWS 7 8 PWRC 11 EINT2 12 13 URX 14 17 18 GND UTX STAT 19 OUTPUT2 VDD 说明 IO1输出引脚（支持APP控制高低电平）连接内部芯片 的PD2，(PWM3) 中断输入引脚（连接状态下按下主动向 APP 发送 IO 状态 连接芯片的PA5 广播指示引脚 连接内部芯片的PA6 空 烧录口（仅模块烧录用） 睡眠唤醒引脚，低电平有效在连接状态下可通过PWRC 引脚拉低发AT指令 连接内部芯片的PD7 中断输入引脚（连接状态下按下主动向 APP 发送 IO 状态)连接内部芯片的PB6 (ADIN) 串口输入引脚（TTL电平 连接内部芯片的PB7 供电电源(1.8-3.6V) 电源地 串口输出引脚（TTL电平 连接内部芯片的PC2 (PWM0) 连接状态引脚，已连接高电平，未连接低电平, 连接 内部芯片的PC3，(PWM1) IO2输出引脚（支持APP控制高低电平）连接内部芯片 的PC4，支持(PWM2) 深圳市亚特联科技有限公司 技术支持 yzy@yatelian.com
