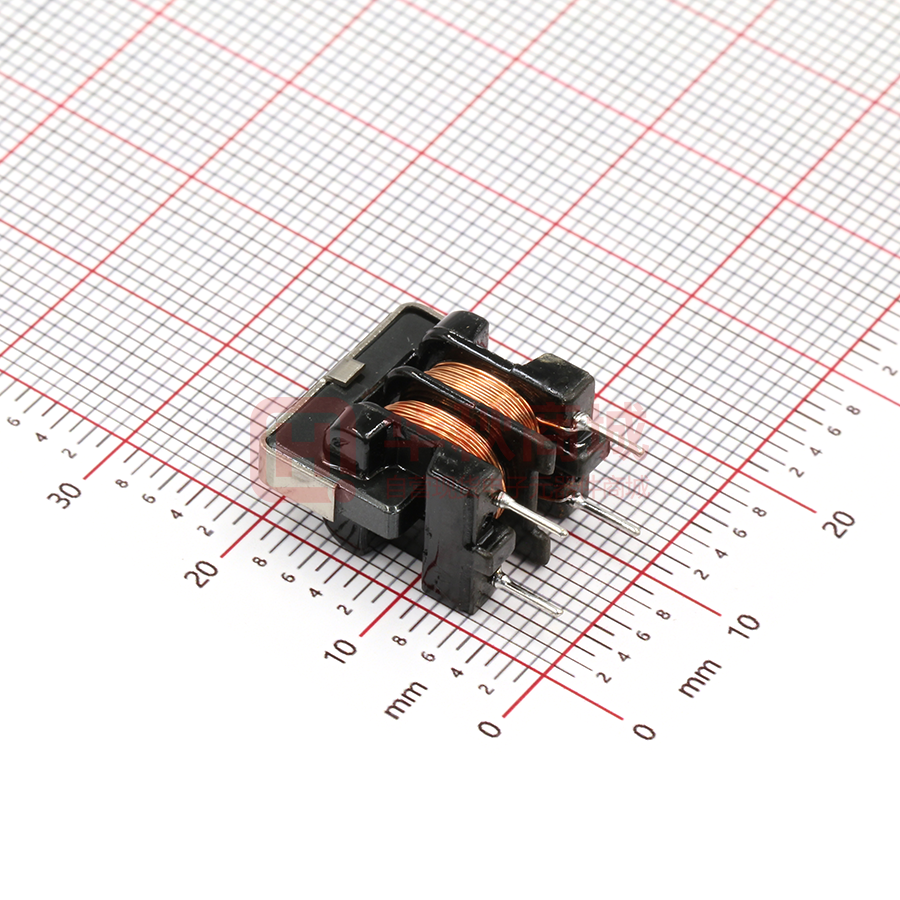

UU9.8-25mH

REV.NO.:0 承 认 书 SPECIFICATION FOR APPROVAL ROHS 客 品 名 Part Name 料 号 Model NO. 客 户 料 号 Part NO. 规格书编号 DocumentNO. 户 LINE FILTER UU9.8-25mH UU9.8-YH161014 请客户承认后回签本公司 Please return one copy after approved 变更记录表 Alter Record 版本 REV. 0 修改内容 Change Description 出图 广东风华高新科技股份有限公司 FENGHUA ADVANCED TECHNOLOGY (HOLDING) CO., LTD. 地址：广东省肇庆市风华路风华工业园 6 号楼 电感分公司 Tel:0758-6923466 Fax:0758-2223674 E-mail:tran@fenghua-yuehua.com 日期 Date 2017-8-30 修改人 Drafted By 审核 Checked By 批准 Approved By 拟制 Designer 审核 Checker 批准 Approver 黄思思 谭新霖 李有敏 CUSTOMER TYPE /DOC NO.:UU9.8-YH161014 1．DIMENSION AND WINDING ／ 卷线规格和外观寸法图 17.0 MAX [单位 mm] 3.5±0.5 CONNECTION / 接线图 7.0±0.5 8.0±0.5 φ0.6±0.05 UU9.8-25mH 17.0 MAX 12.0 MAX P 1/2 MARKING/标记 VARNISH / 含浸品 ● is winding start/●表示卷始端。 NOTE 1) The terminal length dimension excluding solder pendant. / 端子长度不包含锡尖 2.WINDING SPEC./卷线规格 WIRE /线材 PIN /端子 TURNS /圈数 2UEW0.20 1--2 120Ts 4--3 120Ts 3. ELECTRICAL CHARACTERISTICS ／电气特性 ITEM / 项目 PIN NO. / 测定端子 1--2 INDUCTANCE 电感 SPEC. / 规格 CONDITION ・EQUIPMENT/ 测定器・条件 25.0mH Min 4--3 L DIFFERENCE 电感偏差 |L1-L2| DC RESISTANCE 直流电阻 1--2 RATED CURRENT 额定电流 1--2 0.5mH MAX 2.0Ω MAX CH-502AC or EQUIVALENT (at 25℃) 0.5A MAX CH1062A+1320 or EQUIVALENT 温度上升 45 度以下。 4--3 WITHSTAND VOLTAGE 耐 電 圧 4--3 COIL.—COIL. AC1.0kV 1S 广东风华高新科技股份有限公司 FENGHUA ADVANCED TECHNOLOGY (HOLDING) CO., LTD. . DESIGNED:黄思思 CH-1062A or EQUIVALENT (f=1kHz, 0.3V) CHECKED:谭新霖 CH-9053A or EQUIVALENT (CC=5mA) MODEL NO. : PART NO. : PART NAME : UU9.8-25mH UU9.8-YH1601014 LINE FILTER APPROVED:李有敏 CUSTOMER TYPE /DOC NO.:UU9.8-YH161014 4. MATERIAL LIST / 材料明细表 COMPONENT 名称 NO. 1 2 3 4 5 MATERIAL 材质 MATERIAL SPEC. 材料规格 BOBBIN 骨架 CORE 磁芯 PHENOL 电木 T375J FERRITE 铁氧体 SY-0901 or EQUIVALENT UU9.8A/M L≥2500 or EQUIVALENT WIRE 线材 POLYURETHANE COPPER 聚氨基甲酸酯铜线 2UEW ф0.20mm CLIP 夹子 VARNISH 含浸液 STEEL 钢 UU9.8 EPOXY 1032、T4260 or EQUIVALENT 广东风华高新科技股份有限公司 FENGHUA ADVANCED TECHNOLOGY (HOLDING) CO., LTD. DESIGNED:黄思思 CHECKED:谭新霖 MODEL NO. : UU9.8-25mH PART NO. : UU9.8-YH161014 PART NAME : LINE FILTER APPROVED:李有敏 P 2/2
