REV.NO.:0
承 认 书
SPECIFICATION FOR APPROVAL
ROHS
品
名
LINE FILTER
Part Name
风华规格
FH.PartNumber
客 户 料 号
Part NO.
规格书编号
DocumentNO.

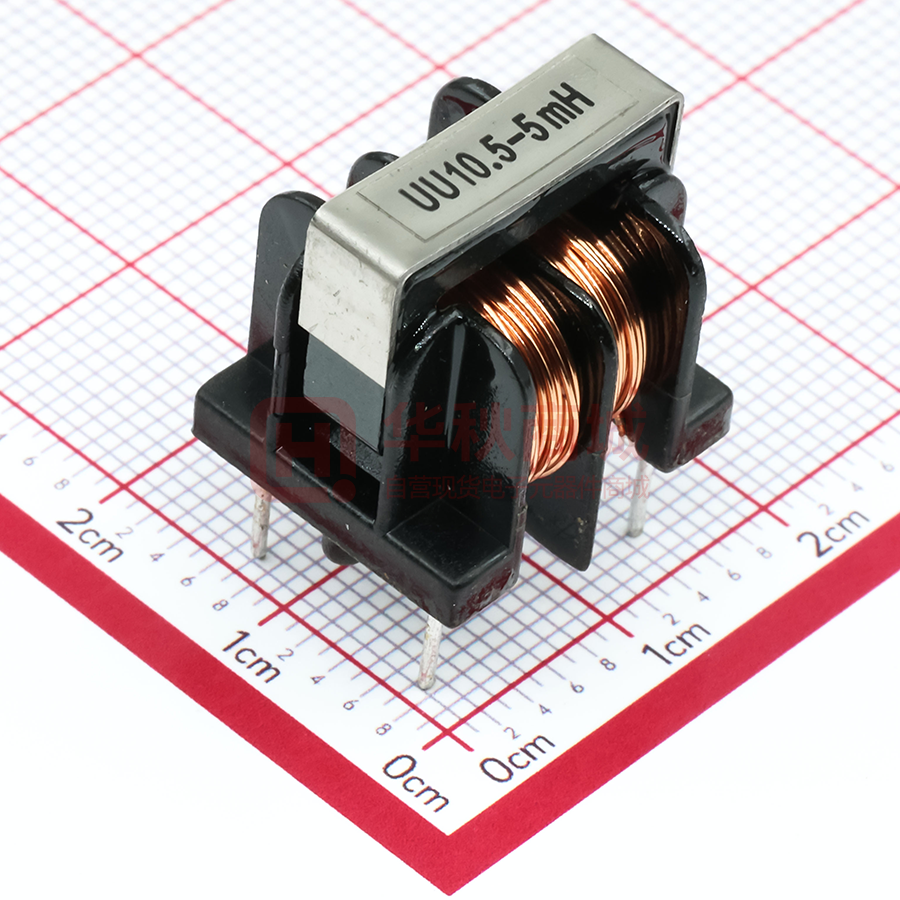

UU10.5-5mH
UU10.5-YH160179
请客户承认后回签本公司
Please return one copy after approved
变更记录表
Alter Record
版本
REV.
0
修改内容
Change Description
新版送样
广东风华高新科技股份有限公司
FENGHUA ADVANCED TECHNOLOGY (HOLDING) CO., LTD.
地址:广东省肇庆市风华路风华工业园 6 号楼 3
楼电感分公司.
Tel:0758-6923466
Fax:0758-2223674-8014
E-mail:dg@fenghua-yuehua.com
日期
Date
2016-6-16
修改人
Drafted By
审核
Checked By
批准
Approved By
拟制
Designer
审核
Checker
批准
Approver
谭新霖
李有敏
李有敏
OC NO.:UU10.5-YH160179
P 1/2
1. APPEARANCE AND DIMENSION. /外观图: [Unit/单位:mm]
CONNECTION / 接线图
1
10.0±0.5
0.7±0.1
3
YH160179
19.5MAX
4
23.0MAX
2
3
4
2
1
13.0±0.5
18.0MAX
4.5±0.5
MARKING/标记
●表示卷始端。
NOTE 1) The terminal length dimension excluding solder pendant. / 端子长度不包含锡尖
2.磁芯与线包用黄色 5.0*13.5 胶带隔离
2.WINDING SPEC./卷线规格
WIRE /线材
PIN /端子
TURNS /圈数
2UEW Φ0.5mm
1--2
45Ts
VARNISH / 含浸品
4--3
45Ts
3. ELECTRICAL CHARACTERISTICS /电气特性
ITEM /
项目
INDUCTANCE
电感
L DIFFERENCE
电感偏差
PIN NO. /
测定端子
1--2
4--3
SPEC. /
规格
|L1-L2|
0.5mH MAX
1--2
DC RESISTANCE
直流电阻
4--3
5mH MIN
CONDITION ・EQUIPMENT/
测定器・条件
CH3205or EQUIVALENT (f=1kHz,1V)
25℃
180mΩ MAX
CH3205or EQUIVALENT 25℃
INSULATION RESISTANCE
绝缘电阻
COIL--COIL
100MΩ MIN
CH-9053A or EQUIVALENT at DC500V
WITHSTAND VOLTAGE
耐 電 圧
COIL--COIL
AC1.0Kv 60S
CH-9053A or EQUIVALENT (CC=1mA)
广东风华高新科技股份有限公司
FENGHUA ADVANCED TECHNOLOGY (HOLDING) CO., LTD.
DESIGNED:
CHECKED:
MODEL NO.
: UU10.5-5mH MIN
PART NO.
:
PART NAME
: LINE FILTER
APPROVED:
OC NO.: UU10.5-YH160179
4. MATERIAL LIST / 材料明细表
NO.
1
2
3
4
5
6
COMPONENT
名称
BOBBIN
骨架
CORE
磁芯
MATERIAL
材质
MATERIAL SPEC.
材料规格
PHENOL
电木 T375J
FERRITE
铁氧体
SY-1001
or EQUIVALENT
SNH15UU10.5A(M) AL≥3500
or EQUIVALENT
WIRE
线材
POLYURETHANE COPPER
聚氨基甲酸酯铜线
2UEW ф0.5mm
CLIP
夹子
VARNISH
含浸液
STEEL
钢
UU10.5
EPOXY
T4260
or EQUIVALENT
BARRIER TAPE
隔离胶带
POLYESTER
聚酯
or EQUIVALENT
PZ281 W=5.0 mm
or EQUIVALENT
广东风华高新科技股份有限公司
FENGHUA ADVANCED TECHNOLOGY (HOLDING) CO., LTD.
DESIGNED:
CHECKED:
MODEL NO.
: UU10.5-5mH MIN
PART NO.
:
PART NAME
: LINE FILTER
APPROVED:
P 2/2
INSPECTION DATA SHEET
CUSTOMER:
CUST.PART NO.:
TEMPERATURE:
25 ℃
DATE:
2016-6-16
Approver
Checker
Designer
MODEL NO.:
UU10.5-YH160179
QUANTITY:
HUMIDITY:
66%
MARKING:
李有敏
李有敏
谭新霖
5pcs
(ELECTRICAL PERFORMANCE)
INDUCTANCE
SPEC.
5mH MIN 1KHz 1V
1-2
3-4
1
9.79
9.75
2
8.95
8.91
3
9.59
9.56
4
7.32
7.35
5
8.08
8.05
6
7
8
9
10
MEASURING CONDITION:
L DIFFERENCE
0.5mH MAX 1KHz 1V
|L1-L2|
0.04
0.04
0.03
0.03
0.03
DC RESISTANCE
180mΩ MAX
1-2
3-4
146.5
146.5
146.0
146.0
146.8
146.8
146.9
146.9
146.8
146.8
ZENTECH 3205 or EQUIVALENT(at 25℃)
ZENTECH 9053A or EQUVALENT
(DIMENSION)
检查项
规格(mm)
1
2
3
4
5
幅长
幅宽
幅高
端距 A
端距 B
端子长度
端径
19.5 MAX
17.97
18.18
18.10
18.15
18.16
18.0 MAX
16.25
16.34
16.35
16.28
16.30
23.0MAX
21.52
21.52
21.53
21.54
21.56
10.0±0.5
10.01
9.70
9.75
9.74
9.80
13.0±0.5
12.99
13.01
13.02
13.05
13.04
4.5±0.5
4.51
4.43
4.45
4.46
4.52
0.7±0.1
0.68
0.68
0.68
0.69
0.68
HI-POT
AC1.0kV 60S. 1mA
COIL~COIL
OK
OK
OK
OK
OK
INSULATION RESISTANCE
DC500V 100MΩ MIN
COIL~COIL
OK
OK
OK
OK
OK
