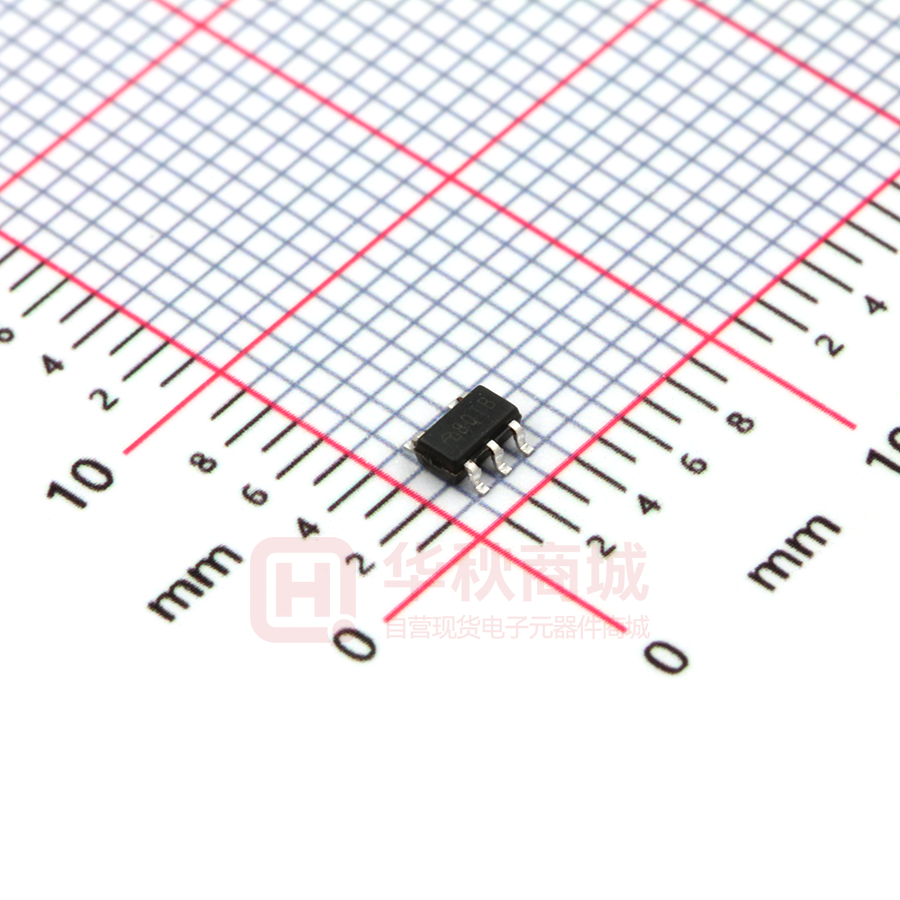

ME2107A50M5G

ME2107 带有真关断功能，高效PFM同步升压DC-DC转换器 概述 特点  高效率：93% 及短路保护功能的 PFM 控制同步升压 DC-DC 转换器。  低压启动：0.9V@IOUT=1mA 内置使能真关断功能，使能关断时，输入输出真正断开，  低静态电流：7.5uA 系统消耗电流极低，且具有短路保护功能，提高设备使  频率：320KHz 用周期和可靠性。  输出电压：1.8V~5.0V ME2107 可提供 1.8V~5.0V 输出电压， 步进 0.1V。  输出精度：±2% 芯片 0.9V 输入时可启动输出 3.3V 电压带 1mA 以上负  输出电流：300mA 以上 载。适合应用单节碱性、镍氢干电池供电设备。同步升  使能真关断 压，SOT23-5 封装，外围仅需要四个元件，就可以完成  短路保护 低输入电池电压升压到所需的工作电压。  同步整流 应用场合 封装形式  1~3 节干电池的电子设备、单节锂电供电设备   数码相机、LED 手电筒、LED 灯、血压计、遥控玩 ME2107 是一系列高效、低功耗、带有使能真关断 5-pin SOT23-5 具、无线耳机、无线鼠标键盘、医疗器械、汽车防 盗器、充电器、VCR、PDA 等手持电子设备 典型应用图 VIN 22uH VOUT LX ME2107 CIN 10uF V02 VBAT EN VOUT CO1 104 CO 100uF GND www.microne.com.cn Page 1 of 8 ME2107 选型指南 ME 21 07 X XX XX G 环保标识 封装形式 M5：SOT23-5 输出电压 版本/系列 产品品种号 产品类别号 公司标志 产品型号 产品说明 ME2107A30M5G VOUT =3.0V；封装形式：SOT23-5 ME2107A33M5G VOUT =3.3V；封装形式：SOT23-5 ME2107A50M5G VOUT =5.0V；封装形式：SOT23-5 注：如您需要其他电压值或者封装形式的产品，请联系我司销售人员。 产品脚位图 LX VOUT 5 4 1 2 3 EN GND VBAT SOT23-5 脚位功能说明 PIN 脚位 符号名 功能说明 1 EN 使能 2 GND 地 3 VBAT 输入端 4 VOUT 输出端 5 LX 能量转换端 V02 www.microne.com.cn Page 2 of 8 ME2107 芯片功能示意图 Backgate Comtrol LX VOUT VOUT VBAT VDD Max PG VDD Driver NG RFB1 Vb RFB2 + Ilimit PFM - GND OSC EA + FB VR VR EN EN VR Vb 绝对最大额定值 参数 符号 极限值 单位 VBAT 输入电压 VBAT -0.3~6 V EN输入电压 EN -0.3~6 V LX引脚电压 LX -0.3~6 V LX引脚电流 ILXmax 1000 mA VOUT引脚电压 VOUT -0.3~6 V 工作环境温度范围 TOPR -40~85 ºC 储存温度范围 TSTG -55~150 ºC 结温范围 TJ -40~150 ºC 焊接温度 TL 260 ºC 封装功耗 PD 0.6 W 封装热阻 θJA 210 ºC/W 注意：绝对最大额定值是本产品能够承受的最大物理伤害极限值，请在任何情况下勿超出该额定值。 外围元器件需求一览表 V02 元件名称 符号 数值 单位 电感 L 22 μH 输入电容 CIN 10 μF 输出电容 CO 100 μF 输出电容 CO1 0.1 μF www.microne.com.cn Page 3 of 8 ME2107 电气参数 正常条件 TA = 25 ºC, VIN =VEN=2V,VOUT=3.3V,L=22uH,CIN=10uF，CO=100uF 钽 ，CO1=104 参数 符号 测试条件 最小值 典型值 最大值 单位 启动电压 Vstart ILOAD=1mA,VIN:0→2V - 0.9 1.0 V 保持电压 Vhold ILOAD=1mA,VIN:2→0V 0.5 - - V 最大输入电压 Vinmax 0.9 - 5.5 V 输出电压精度 Vout ILOAD=1mA -2 - +2 % 电源调整 ΔVout1 VIN=1V-2V,IOUT=10mA - 5 20 mV 负载调整 ΔVout2 IOUT=0-100mA,VIN=2V - 20 30 mV 芯片静态电流 ISS VOUT=VOUT+0.5 - 7.5 10 uA 芯片关断电流 ISS0 VCE=0V - 0 0.1 uA 限流* Ilimit - 1000 - mA 空载输入电流* Iin0 VIN=2V - 15 - uA 关断输入电流 Iin1 VIN=1.5V,VEN=0 - 0.45 1 uA 短路电流* VIN=2V,Vout
