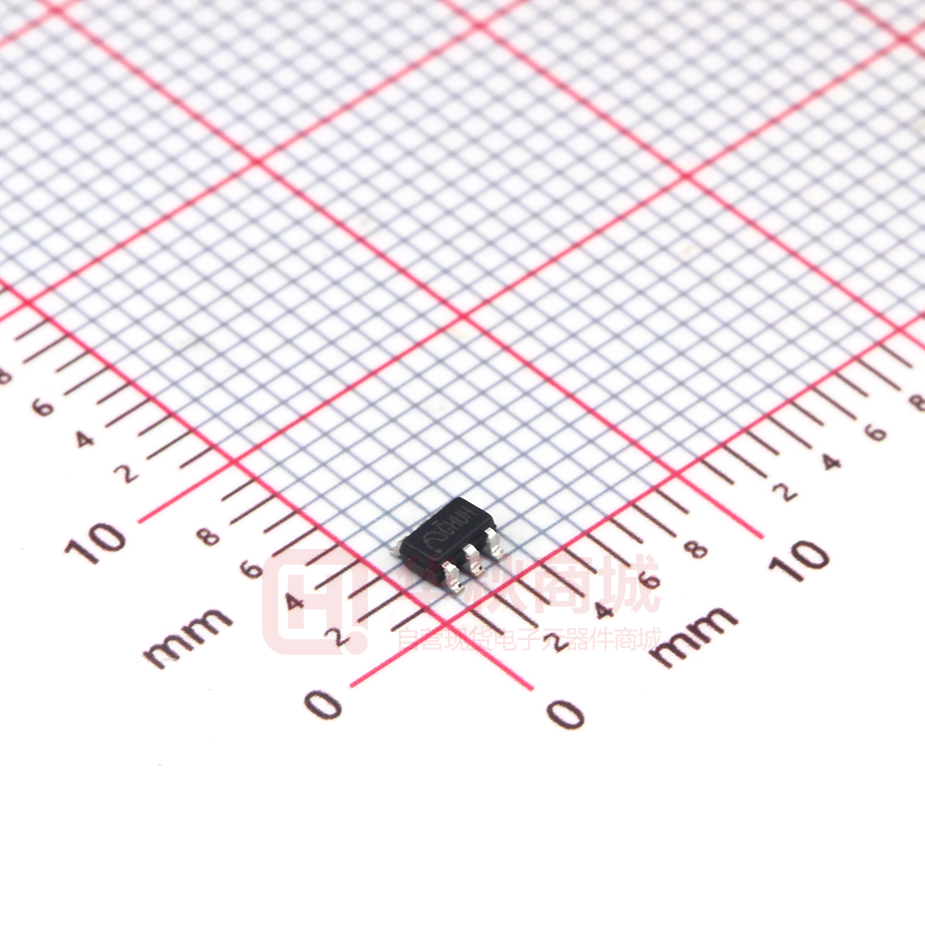

ME2169AM6G

ME2169 小封装PWM/PFM开关控制具有限流功能升压型 DC_DC控制器 描述 特点 ME2169是一款由基准电压源、振荡电路、误 差放大电路、相位补偿电路、电流限制电路、 PWM/PFM 控 制 电 路 等 构 成 的 CMOS 升 压 型 DC/DC控制器。 由于使用外接的低导通电阻的增强型N沟道功率 MOSFET，因此适用于需要高效率、高输出电流的 应用电路。 另外，可通过在VSENSE端子连接电流检测电 阻 (RSENSE ) 来限制输出电流。由于将电流检测电 压 (VSENSE) 设定为100 mV ± 10%，因此可减 少在RSENSE 端产生的损耗。 ME2169 外围的输出电容器可使用 陶瓷电容 器。并且，采用了小型的SOT23-6封装，因此可适 用于高密度安装高精度高效率的应用。          具有可自由设置的电流限制功能：如当设定 RSENSE=50mΩ 时，限流值是 2A。 占空比范围： 基于 PWM/PFM 开关控制电路，最 高可达 78 % (PWM 模式). 工作频率：1.0MHz 基准电压：1.25V±2.0% 消耗电流低 : 静止时 60 µA (典型值) 输出电流：3A(V IN = 3.6 V, VOUT = 5.0 V，且设定 限流值设定不低于 3A) 软启动时间: 2 ms（典型值） UVLO (欠压锁定) 功能：VDD
