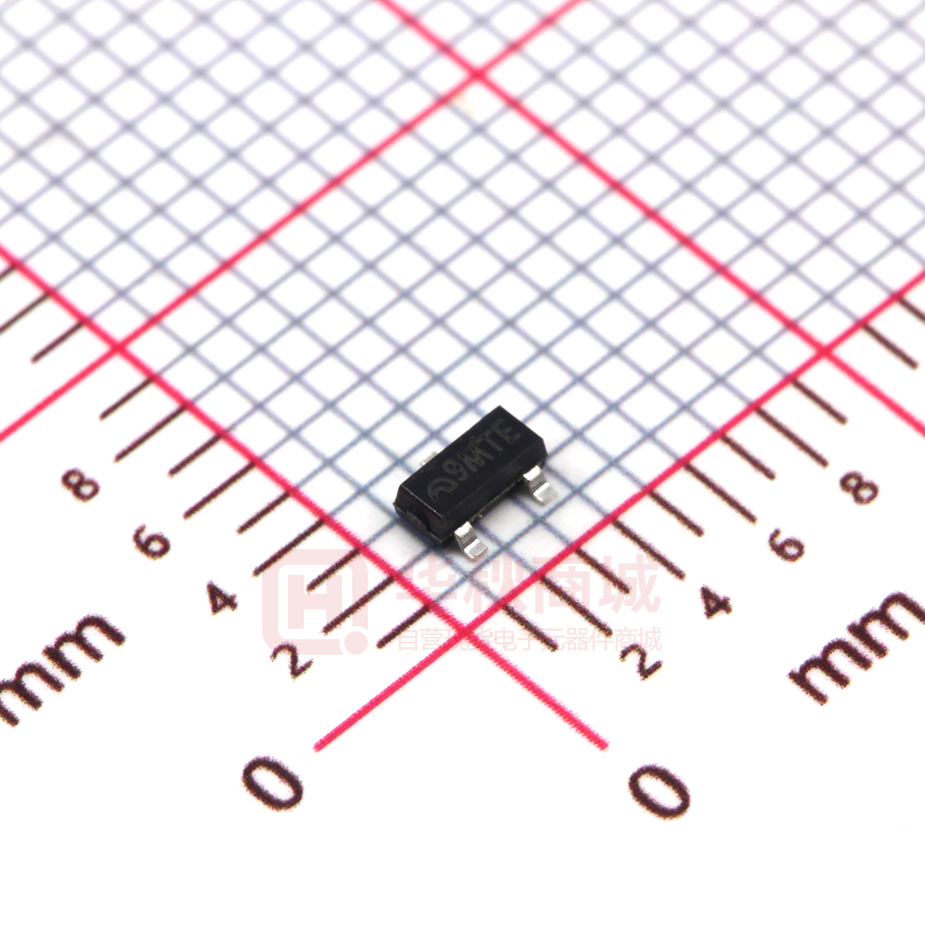

ME432AXG

ME432 低电压（1.25V）可编程精密稳压器 概述 特点 ME432是一款低电压三端可编程精密稳压器，在全  可编程输出电压范围1.25V到18V 温度范围内如同低温度系数的齐纳管一样稳定。ME432  高精度基准电压：典型值1.25V±0.5% 具有较宽的工作电流范围：70uA到100mA。较低的温  在电容负载下可保持较高的稳定性 度系数和较低的动态阻抗使其在开关电源、充电管理、  低温度偏差：典型值4mV 运放电路等许多应用中代替齐纳二极管。  全温度范围温度系数低：典型值30PPM/℃  低动态阻抗：典型值0.05Ω  较宽的负载电流范围：70uA到100mA  低输出噪声 ME432工作最高电压为18V，输出电压可以通过外 部电阻在Vref（1.25V）到18V之间灵活设置。 ME432提供0.5%和1%两种基准精度范围的产品。 应用场合 封装形式  充电器   电源适配器  开关电源供电  高精度电压基准 V04 www.microne.com.cn 3-pin SOT23、TO92 Page 1 of 11 ME432 选型指南 ME 432 XX XX G 环保标识 封装形式 X：SOT23 T：TO92 TB：TO92(编带) 版本或功能 A：0.5% B：1.0% NA：0.5%，脚位不同 NB：1.0%，脚位不同 产品类别号 公司标志 产品型号 产品说明 ME432AXG VREF=1.25V±0.5%； 封装类型：SOT23 ME432BXG VREF =1.25V±1.0%； 封装类型：SOT23 ME432ATG VREF =1.25V±0.5%； 封装类型：TO92 ME432BTG VREF =1.25V±1.0%； 封装类型：TO92 ME432ATBG VREF =1.25V±0.5%； 封装类型：TO92；编带 ME432BTBG VREF =1.25V±1.0%； 封装类型：TO92；编带 ME432NAXG VREF =1.25V±0.5%； 封装类型：SOT23； 反脚位 ME432NBXG VREF =1.25V±1.0%； 封装类型：SOT23； 反脚位 注：如果您需要其他电压值和封装形式的产品，请联系我司销售人员。 V04 www.microne.com.cn Page 2 of 11 ME432 芯片脚位图 2 1 2 1 3 TO92 3 SOT23 引脚功能说明 引脚编号 符号 功能 3 REF 基准电压 (REF) 2 2 A 阳极 (ANODE) 3 1 K 阴极 (CATHODE) ME432 ME432N 1 芯片功能示意图 CATHODE REF + - REF VREF ANODE CATHODE ANODE 绝对最大额定值 参数 符号 极限值 单位 阴极电压 VKA 20 V 阴极电流范围（连续） IKA -100~+100 mA 基准输入电流范围 IREF 10 mA 最大功率耗散 PD 结温范围 TJ -40~+150 ℃ 存储稳定范围 TSTG -55~+150 ℃ 封装热阻 θJA TO-92: 770 mW SOT23 :300 TO-92 :150 ℃/W SOT23 :350 注意：绝对最大额定值是本产品能够承受的最大物理伤害极限值，请在任何情况下勿超出该额定值。 V04 www.microne.com.cn Page 3 of 11 ME432 推荐工作条件 参数 符号 最小值 最大值 单位 阴极电压 VKA VREF 18 V 阴极电流 IKA 0.1 100 mA -40 85 ℃ 工作环境温度范围 电气参数 TA=25℃ ,除非另行标注 参数 最小 值 典型 值 最大 值 1.244 1.250 1.256 1.238 1.250 1.262 0 ~ 70℃ - 4 12 符号 条件 VREF VKA=VREF, IKA=10mA 0.5% 基准电压 1.0% 单位 测试 电路 V 图1 mV 图1 温度范围内 基准电压偏差 ∆VREF VKA=VREF, IKA=10mA -40 ~ 85℃ - 5 12 动态阻抗 | ZKA | VKA=VREF, IKA=1 ~ 100mA, f≤1.0KHz - 0.05 0.15 Ω 图1 最小阴极工作电流 IKA (MIN) VKA=VREF - 70 80 uA 图1 基准输入电压变化与阴极至 阳极电压变化的比值 ΔVREF ΔVKA - -1 -2.0 mV/V 图2 基准输入电流 IREF IKA=10mA, R1=10KΩ, R2=∝ - 0.15 0.4 μA 图2 在温度范围内 基准输入电流偏差 ∆IREF IKA=10mA, R1=10KΩ, R2=∝,TA=-40 ~150℃ - 0.1 0.4 μA 图2 截止态阴极电流 IKA (OFF) VKA=18V, VREF=0 - 0.01 0.05 μA 图3 IKA=10mA ΔVKA =16V to VREF 注意:动态阻抗的定义为: | ZKA | =△VKA/△IKA VIN R1 VKA IKA VREF Fig.1: VKA= VREF V04 VIN R3 VIN R1 IKA R1 R2 VKA VKA IOFF VREF Fig.2: VKA> VREF www.microne.com.cn Fig.3: IOFF Page 4 of 11 ME432 典型性能参数 VKA=VREF IKA=10mA R1=10KΩ IKA=10mA VKA=18V VREF =0 VKA=VREF TA=25℃ VKA=VREF TA=25℃ V04 www.microne.com.cn Page 5 of 11 ME432 Small Signal Voltage Gain vs. Frequency Output 6.8K 10μF 360Ω ME432 4.3K GND Dynamic Impedance vs. Frequency 100Ω Output 50Ω ME432 GND Pulse Response of Input and Output Voltage V04 www.microne.com.cn Page 6 of 11 ME432 Input 1.8KΩ Output Pulse Generator F=100KHZ Output 50Ω GND 典型应用电路图 R1 R3 VOUT VOUT VIN R4 R1 R2 VREF ME432 R2 ME432 R3 VO=(1+R1/R2)VREF VO=(1+R2/R3)VREF 图4: 分路稳压器 图5: 大电流分路稳压器 R2 VIN IOUT VIN R1 8.2K R1 VOUT 2.5V，1A ME1117 R2 250Ω R3 250Ω ME432 IOUT=VREF/R2+IKA 图6:恒流源 V04 图7: 精密2.5V 1A稳压器 www.microne.com.cn Page 7 of 11 ME432 封装信息 ● 封装类型:TO92 参数 尺寸（mm） 尺寸（Inch） 最小值 最大值 最小值 最大值 A 3.3 3.7 0.1299 0.1457 A1 1.1 1.4 0.0433 0.0551 b 0.38 0.55 0.015 0.0217 c 0.36 0.51 0.0142 0.0201 D 4.3 4.7 0.1693 0.185 D1 3.43 一 0.135 一 E 4.3 4.7 0.1693 0.185 e 1.27TYP 0.05TYP e1 2.44 2.64 0.0961 0.1039 L 14.1 14.5 0.5551 0.5709 h 0 0.38 0 0.015 Φ 一 1.6 一 0.063 V04 www.microne.com.cn Page 8 of 11 ME432 ● 封装类型:TO92（编带） 参数 尺寸（mm） 尺寸（Inch） 最小值 最大值 最小值 最大值 A 3.4 3.7 0.1339 0.1457 A1 1.15 1.4 0.0453 0.0551 b 0.36 0.5 0.0142 0.0197 c 0.38 0.0150 D 4.4 4.7 0.1732 0.1850 E 4.4 4.7 0.1732 0.1850 e 2.2 2.8 0.0866 0.1102 Φ 1.5 0.0591 θ 5° 5° h 0.2 0.0079 V04 www.microne.com.cn Page 9 of 11 ME432 ● 封装类型:SOT23 参数 尺寸（mm） 尺寸（Inch） 最小值 最大值 最小值 最大值 A 0.9 1.15 0.0354 0.0453 A1 0 0.14 0.0000 0.0055 A2 0.9 1.05 0.0354 0.0413 b 0.28 0.52 0.0110 0.0205 c 0.07 0.23 0.0028 0.0091 D 2.8 3.0 0.1102 0.1181 e1 1.8 2.0 0.0709 0.0787 E 1.2 1.4 0.0472 0.0551 E1 2.2 2.6 0.0866 0.1024 e 0.95(TYP) 0.0374(TYP) L 0.55(TYP) 0.0217(TYP) L1 0.25 0.55 0.0098 0.0217 θ 0 8° 0.0000 8° c1 V04 0.25(TYP) 0.0098(TYP) www.microne.com.cn Page 10 of 11 ME432  本资料内容，随产品的改进，会进行相应更新，恕不另行通知。使用本资料前请咨询我司销售人 员，以保证本资料内容为最新版本。  本资料所记载的应用电路示例仅用作表示产品的代表性用途，并非是保证批量生产的设计。  请在本资料所记载的极限范围内使用本产品，因使用不当造成的损失，我司不承担其责任。  本资料所记载的产品，未经本公司书面许可，不得用于会对人体产生影响的器械或装置，包括但 不限于：健康器械、医疗器械、防灾器械、燃料控制器械、车辆器械、航空器械及车载器械等。  尽管本公司一向致力于提高产品质量与可靠性，但是半导体产品本身有一定的概率发生故障或错 误工作，为防止因此类事故而造成的人身伤害或财产损失，请在使用过程中充分留心备用设计、 防火设计、防止错误动作设计等安全设计。  将本产品或者本资料出口海外时，应当遵守适用的进出口管制法律法规。  未经本公司许可，严禁以任何形式复制或转载本资料的部分或全部内容。  V04 www.microne.com.cn Page 11 of 11
